Intel 新世代 Z490 系列主機板搶先報:華擎 Z490 Taichi

2020.04.30 10:00PM
584
照片中提到了ASROCK、2490、A AMuer M,跟印度加爾各答管理學院、清醒汽車有關,包含了電腦機箱、電腦機箱、電腦硬件、電腦散熱、母板

華擎 Asrock 此次在第一時間提供的是旗下 Taichi 系列的Z490 Taichi ,該張主機板也延續 Taichi 系列結合齒輪機械感的蒸氣龐克風設計,雖然整體設計風格乍看下與去年針對 AMD 平台的 X570 Taichi 相仿,不過許多細部的設計概念都有相當程度的提升。

照片中提到了2490 TRICHI、2490 TAICHI、ASReck,包含了電腦硬件、電腦硬件、母板、電腦、中央處理器

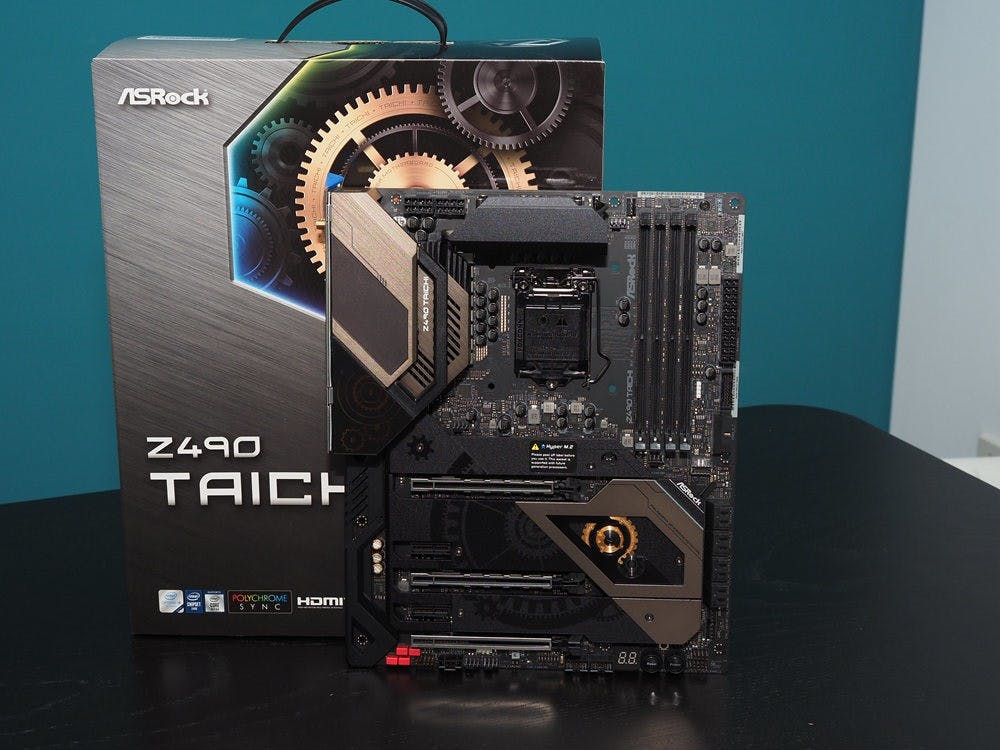

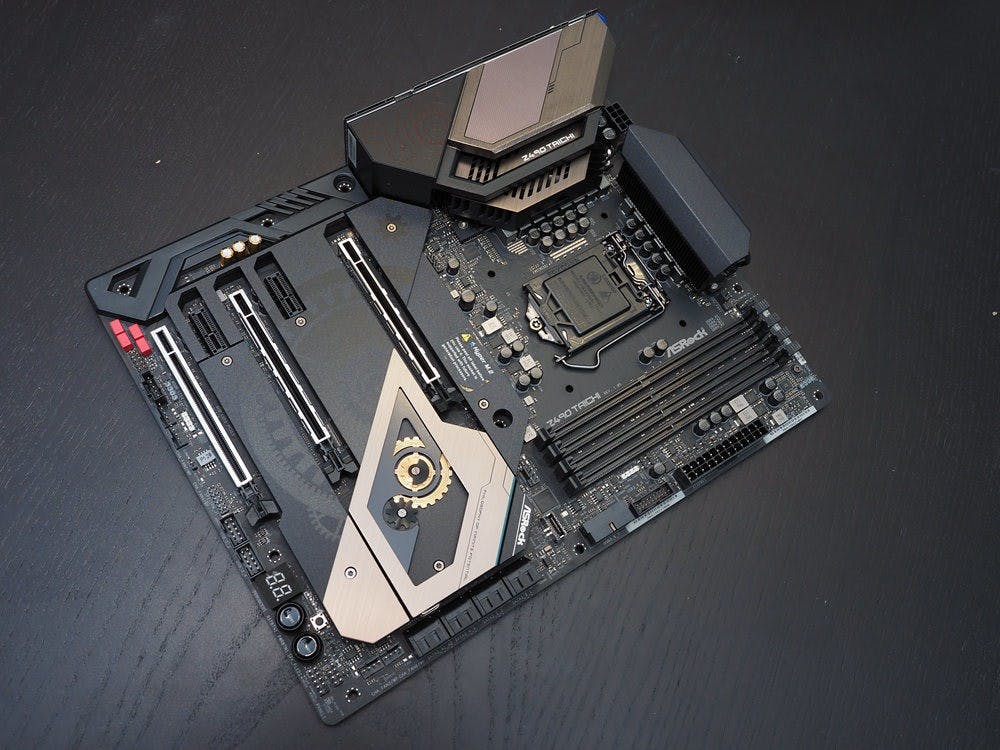

▲ Z490 Taichi 採 ATX 格局

照片中提到了2282、A ^Hyper M.2、Please peel off label before,包含了電子產品、電子產品、電腦硬件、電子零件、電腦

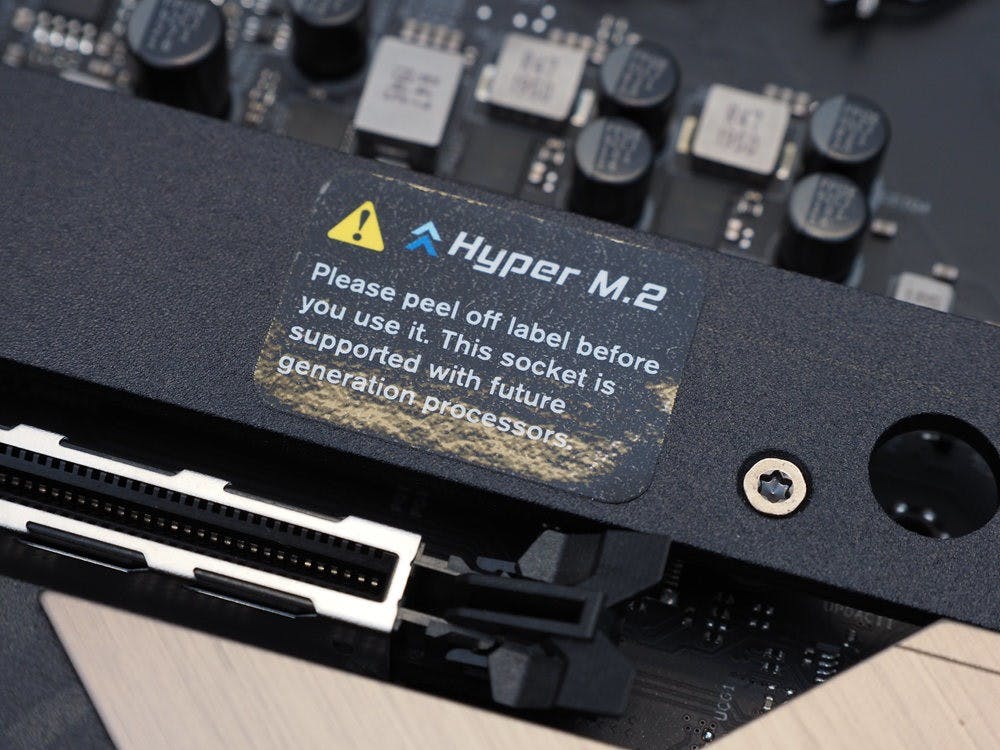

▲散熱片預告下一代處理器將會解鎖更快的傳輸性能

Z490 Taichi 維持 Taichi 系列以 ATX 單一尺寸的設定,同時定位在品牌的高階產品,也強調以發揮平台特色功能為訴求,不過華擎的包裝也透露 Intel 的 Z490 是一款超前部屬的晶片組,雖然在 Intel 第十代 Core 平台僅提到提供 40 條 PCIe 3.0 總線,但 Z490 Taichi 的包裝也直接透露 Intel 將在下一代處理器具備更先進的通道技術,而 Z490 應該屆時還可沿用。

照片中提到了R47、1950、R47,包含了電子產品、電腦硬件、母板、中央處理器、電子產品

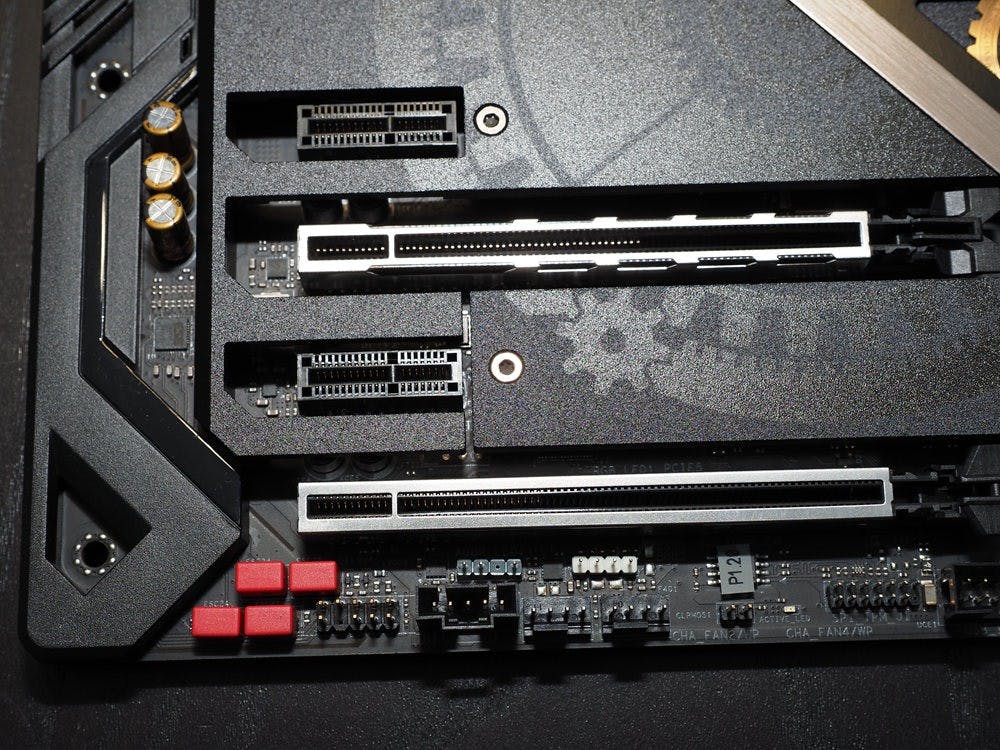

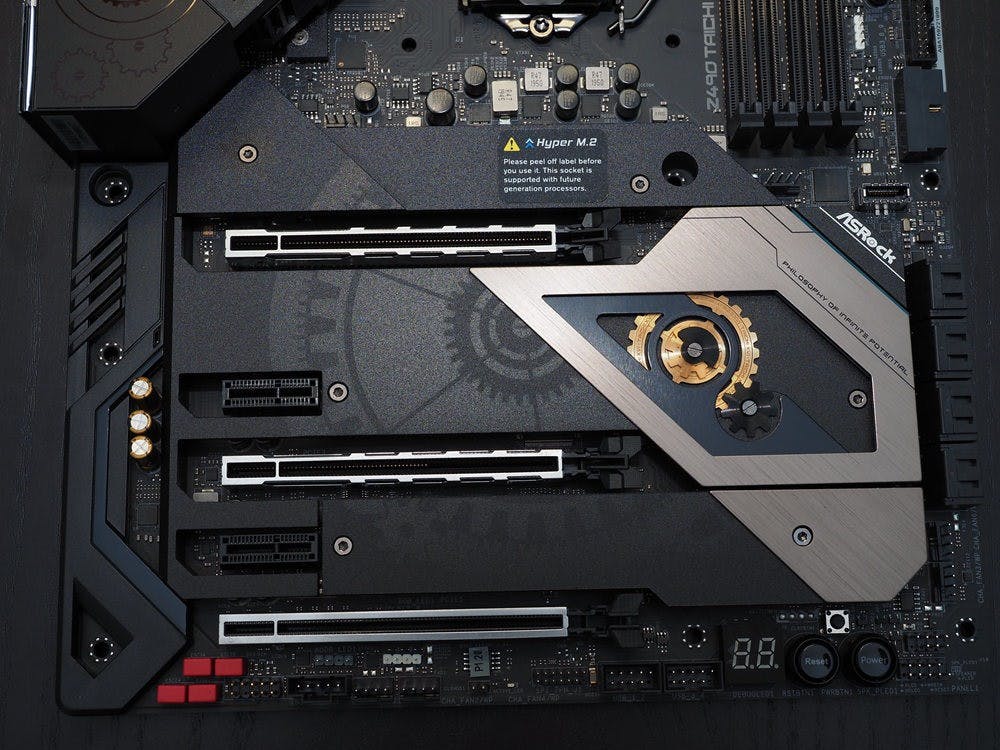

▲共三條 x16 插槽與兩條 x1 插槽,其中上方兩條已經超前部屬

作為一款品牌頂規的 ATX 主機板, Z490 Taichi 使用 2oz 的 PCB 之外,提供三條 x16 的 PCIe 插槽,其中兩條是超前部屬規格,配有兩條 PCIe 3 x 1 的插槽,另外前置的三條 M.2 插槽中,最上面的一條在散熱片就寫著為是針對未來處理器的 Hyper M.2 插槽,另外兩條則為 PCIe 3.0 x 4 的 M.2 介面。

照片中提到了B47、1950、।६६६ .,包含了電腦硬件、電腦硬件、母板、中央處理器、電子產品

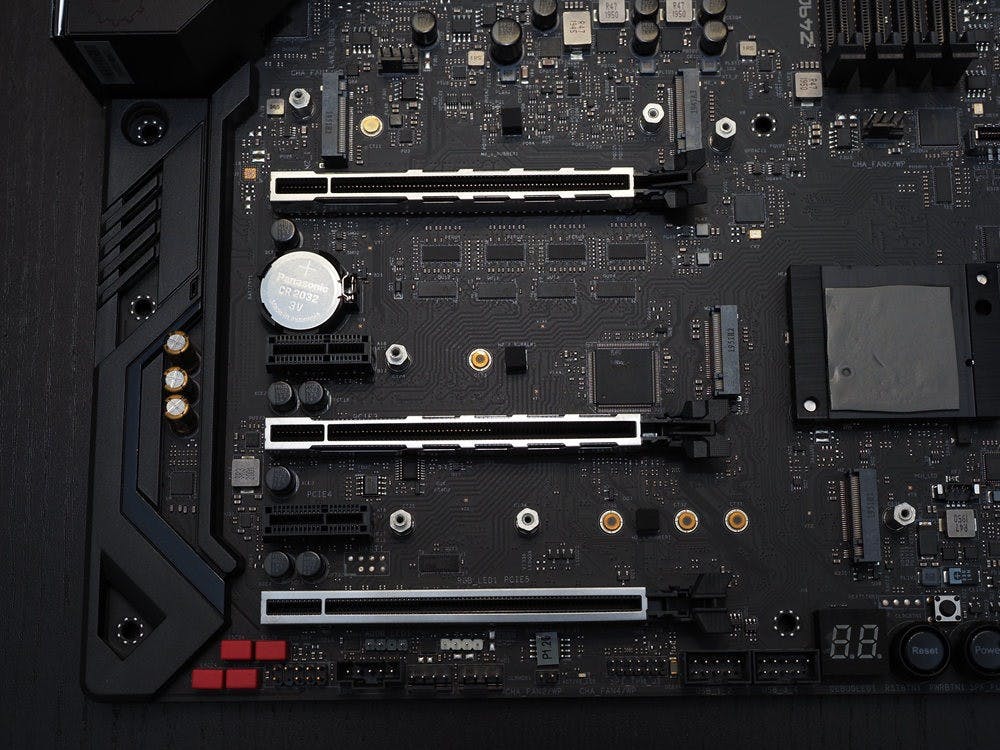

▲散熱板獨立成三片

照片中提到了PCH LEI、1951H2、!!!,包含了電腦硬件、電腦硬件、母板、中央處理器、電子零件

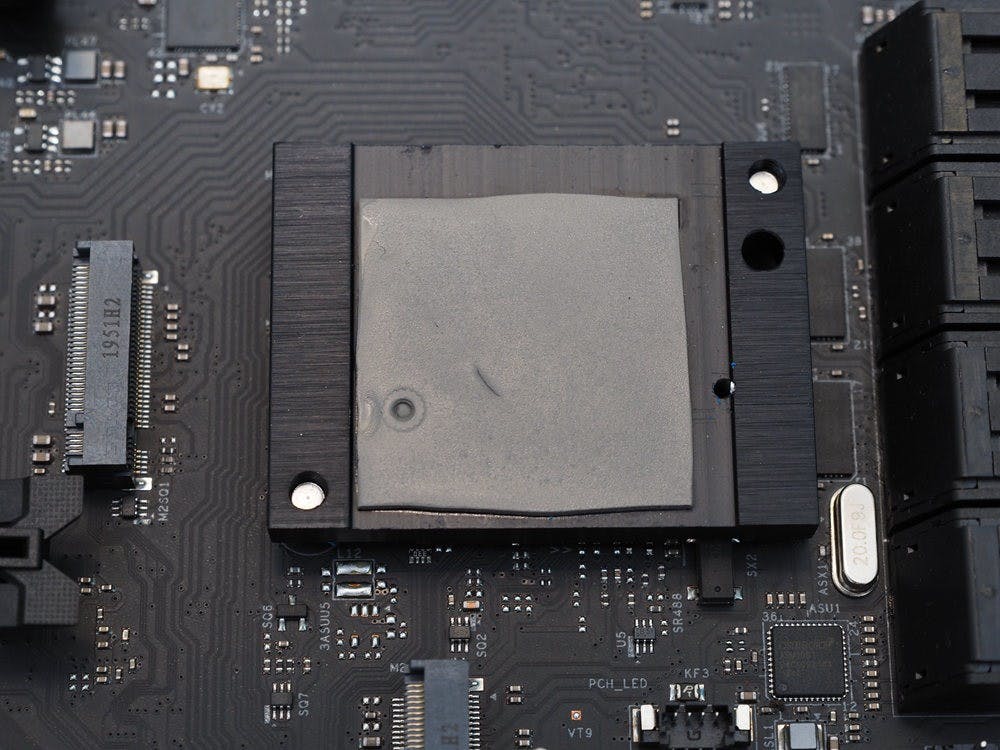

▲ Z490 晶片位於中央散熱片下方,帶有導熱介質

相較先前評測 X570 Taichi ,華擎 Z490 Taichi 的散熱片雖然造型相似,不過終於從單片式改為分割為三大塊,避免因為搭配有預載散熱片的 M.2 SSD 而需拆下整塊金屬散熱板;而中央面積最大的一片同時也覆蓋在 Z490 晶片上,拆卸時會受到導熱介質的粘力影響,較難拆卸,同時該片散熱片還帶有光效,故筆者建議以上、下兩條 SSD 為最優先使用。

照片中提到了ATX12V1 Designed in Taipei、CEVES、271,包含了電子產品、計算機鍵盤、電腦硬件、電子產品、電腦

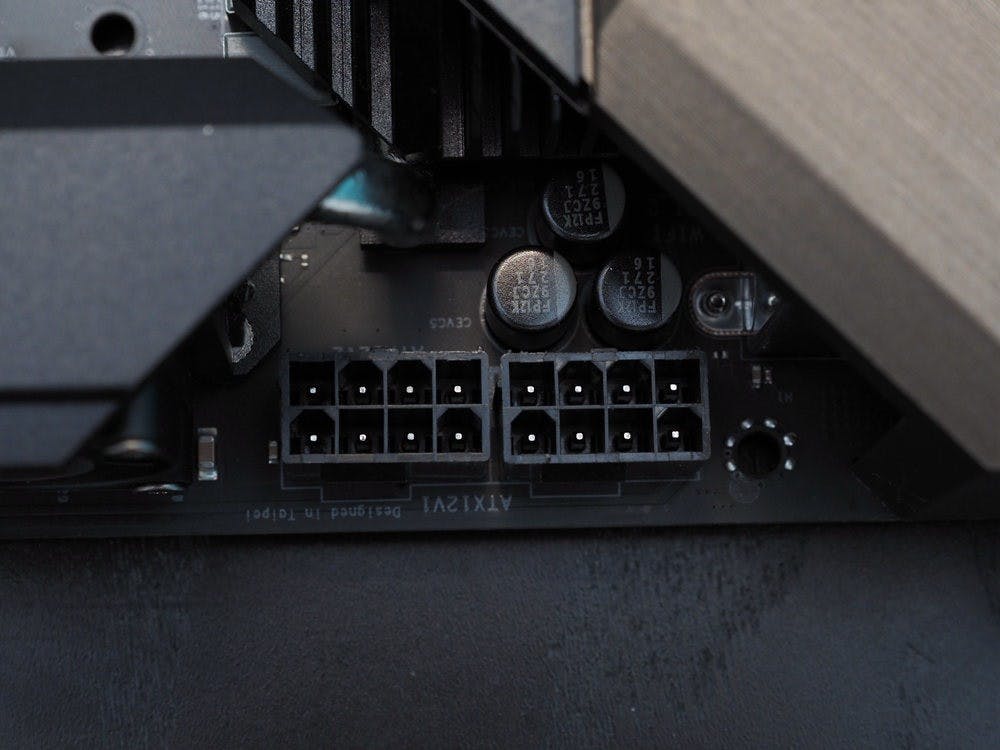

▲採雙 8 Pin CPU 供電

照片中提到了Designed in Taipei、23,跟德里運輸公司、德里運輸公司有關,包含了電子產品、電腦硬件、電子零件、電子產品、電腦

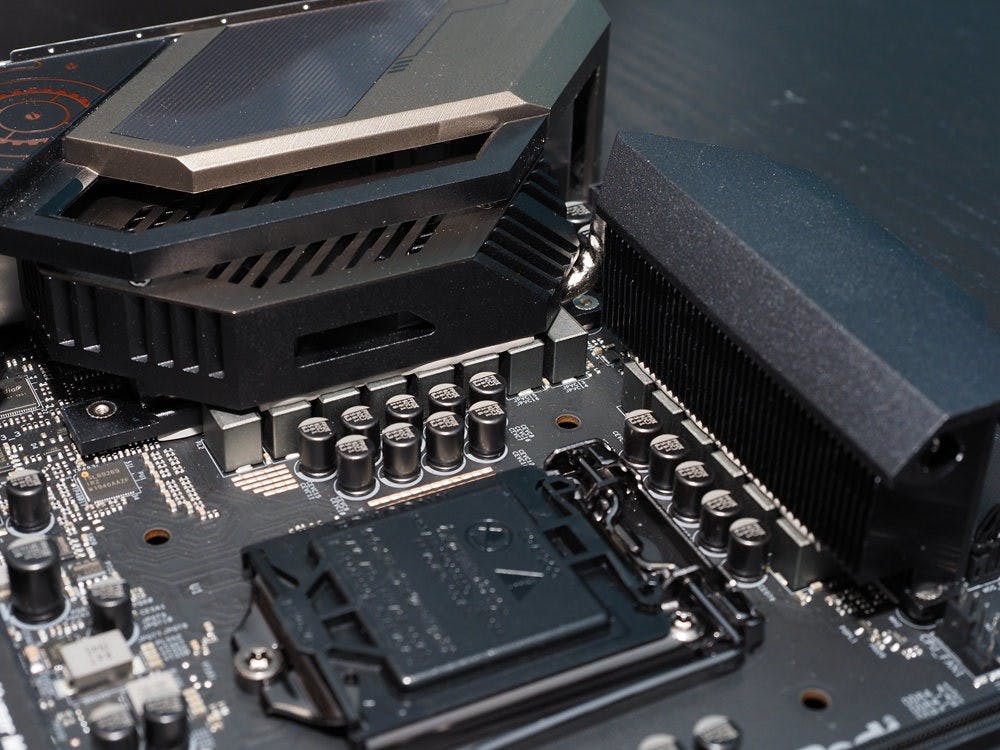

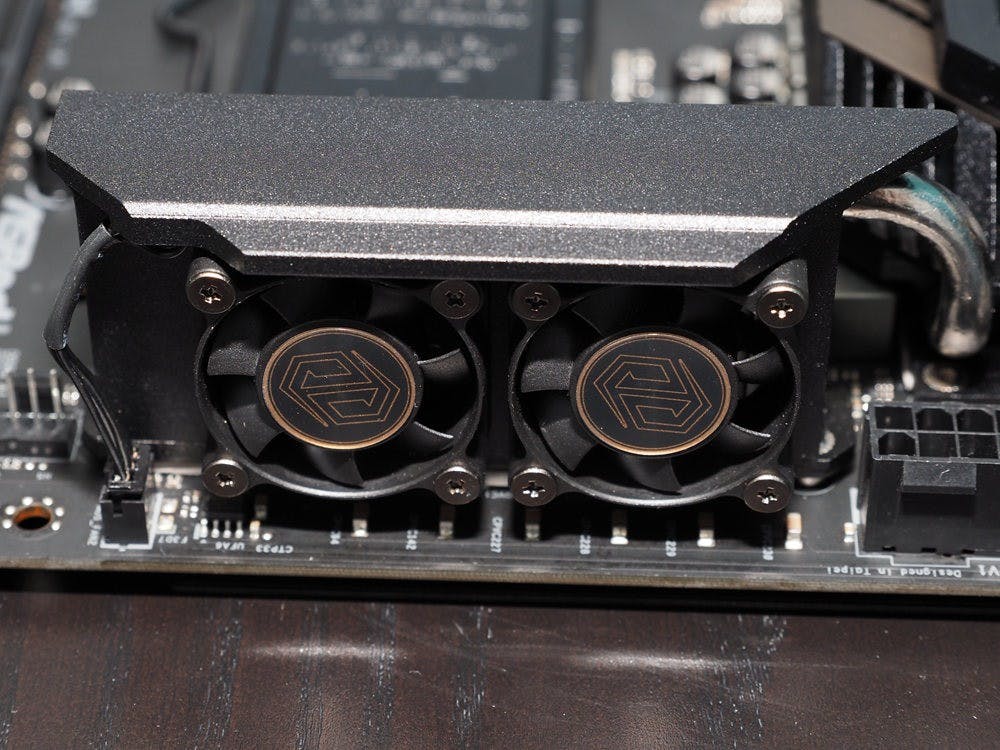

▲ MOSFET 的散熱片頂部有雙風扇由上往下帶風

照片中提到了2490 TAICHI、MINGIONOMOMO,跟鮑爾曲棍球有關,包含了電子產品、電腦硬件、電子樂器、電子產品、電腦

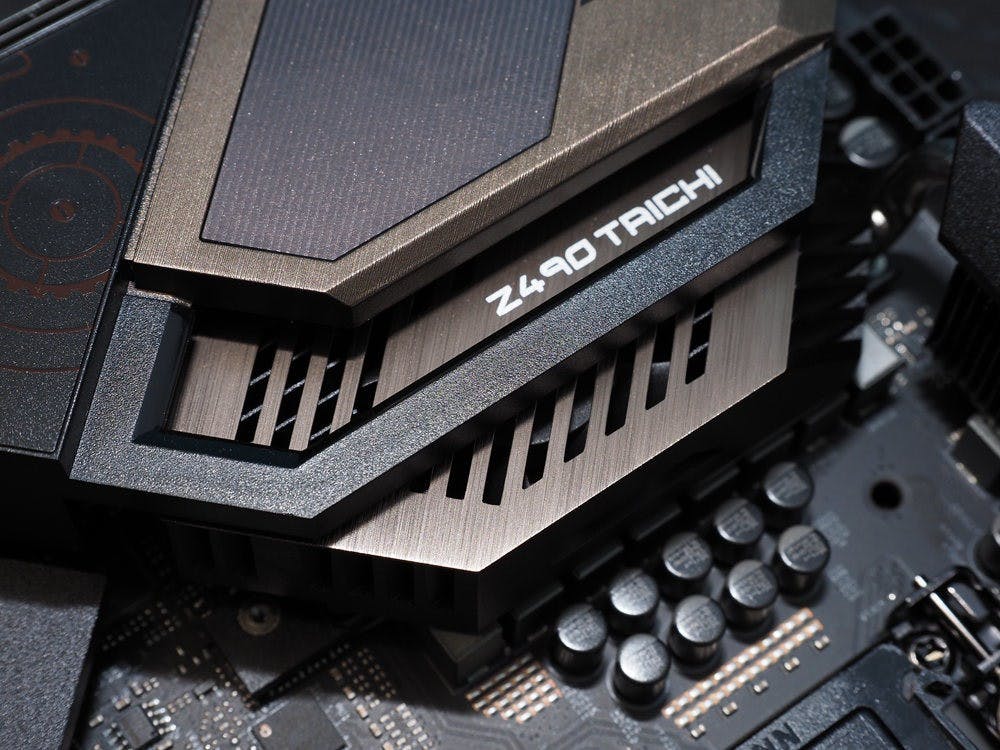

▲飾板下也有一組針對 MOSFET 散熱片的風扇

在供電的部分, Z490 Taichi 搭配共 14 相 CPU 供電,採用雙 8Pin 插槽,標榜最大可供 50A 的輸出,對於穩定使用或是超頻玩家都是相當有保障的;此外也由於鎖定超頻玩家, Z490 Taichi 除了使用於 MOSFET 搭配熱導管散熱片以外,也在散熱片共配置三個風扇,使 MOSFET 能在高輸出時以主動的方式將熱量帶走。

照片中提到了ASRock、USB3_6、SATA3 0_1,跟華擎有關,包含了電腦硬件、母板、電腦硬件、電腦、中央處理器

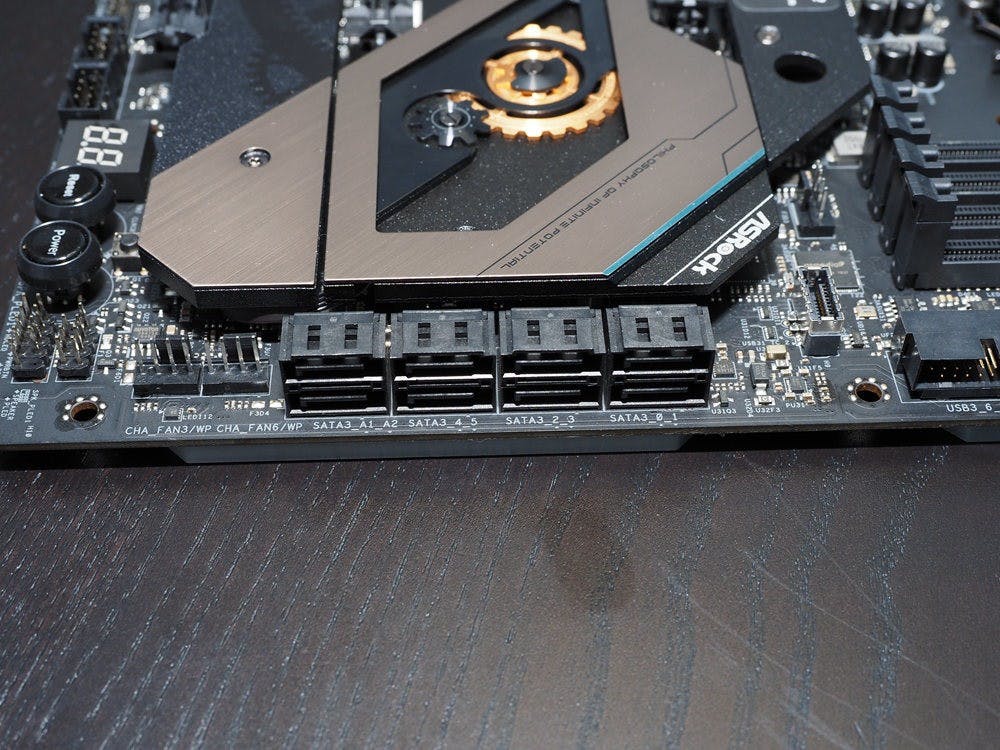

▲ 8 組 SATA 全部朝前

照片中提到了...........、CHA FAN2/P、CHA FANA/WP,包含了電腦硬件、電腦硬件、中央處理器、電子產品、電腦

▲預留 Thunderbolt 3 的針腳

照片中包含了電子產品、中央處理器、電腦硬件、電子零件、電子產品

▲ CPU 周圍的空間相當充裕

照片中提到了000000、2006、ROB_LEDZ,包含了電子產品、母板、電腦硬件、電子產品、電子零件

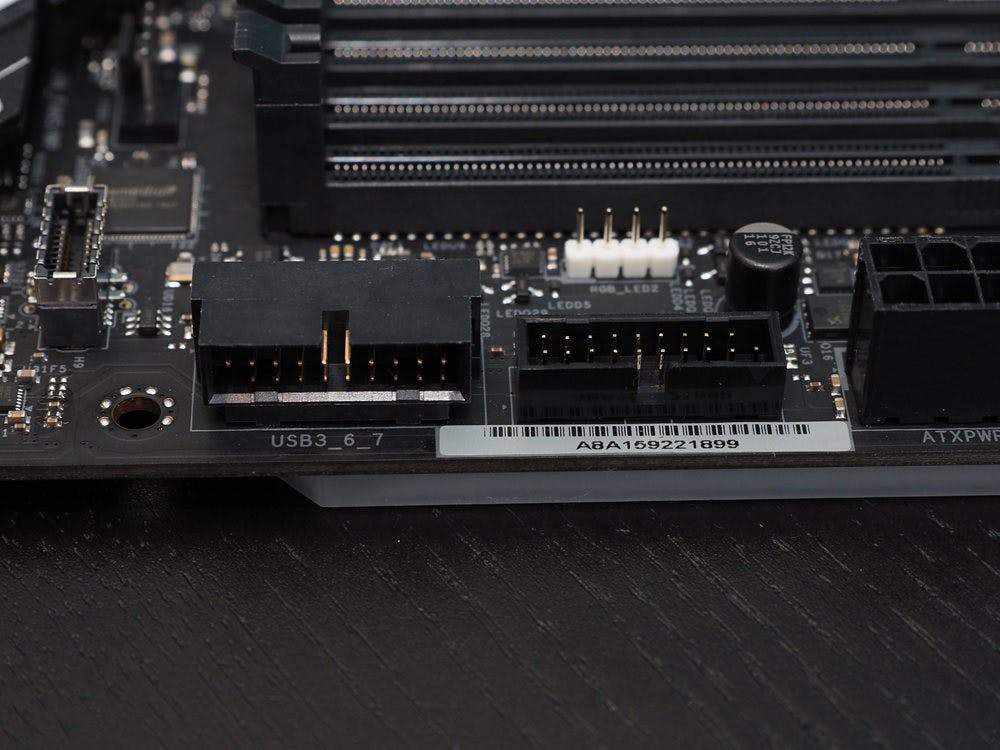

▲兩組 USB 3.0 19 Pin 分別為橫躺與朝上

照片中提到了........、TAICHI、DISPLAY PORT,包含了電子產品、中央處理器、電腦硬件、電子產品、電子樂器

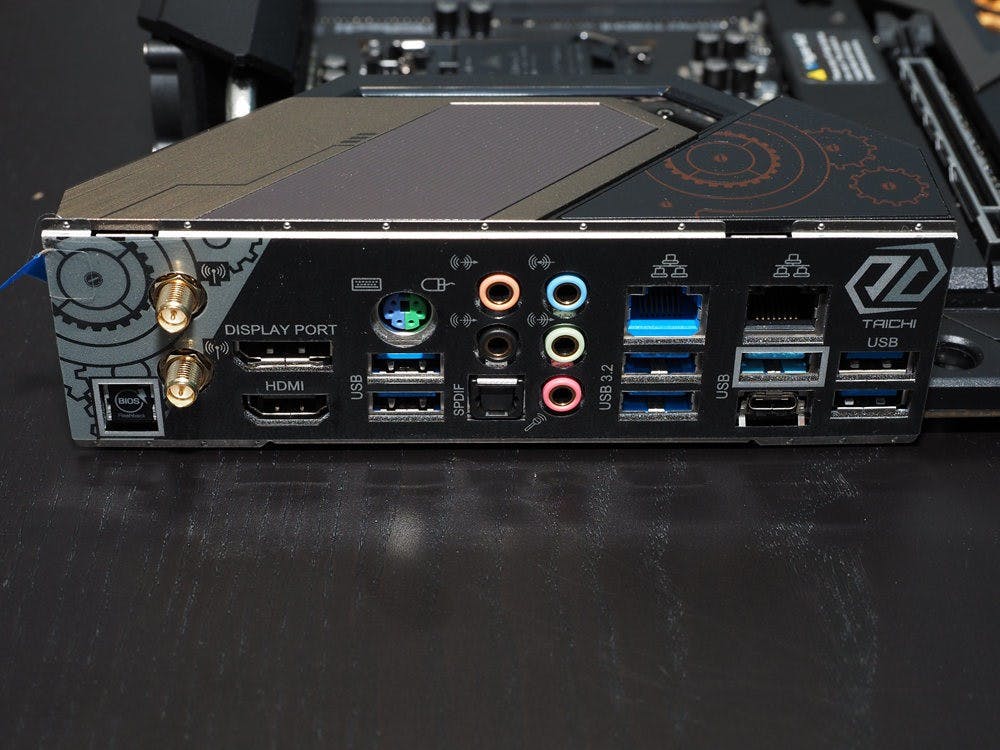

▲背面兩組乙太網路皆為 2.5Gbps ,而 USB Type-C 與淡藍色的 USB Type-A 為 USB 3.2 Gen.2 x 2

另外, Z490 Taichi 也豪華的搭載 Intel Z490 系列官方完整的選配項, WiFi 使用全新的 AX201  802.11ax 晶片,乙太網路也提供 2.5Gbps 的高速介面;雖然 Z490 Taichi 未提供原生 Thunderbolt 3 通道,但除了預留針腳,背板與乙太網路鄰近的 USB Type-C 與 USB Type-A 為 USB 3.2 Gen 2 x 2 的 20GBps 新介面,此外主板也提供新式的 USB 3.2 接口。
