微軟 Xbox Series X 、 Xbox Series S 模型機動眼看,簡約洗鍊外型與全新散熱概念

2020.10.08 06:07PM
358
照片中包含了移動電話、產品設計、通訊、設計、電子產品

首先還是要感謝再家靠父母、出外靠朋友的強者我朋友之 4Gamers 主編提供他們取得的樣機借拍,才能搶在微軟 Xbox Series X / Xbox Series S 正式開賣前一睹兩款主機的外觀設計,這兩台樣機是以實機的外殼輔以部分機構構成,其中 Xbox Series S 連 PCB 、散熱板都已經裝上,而 Xbox Series X 則是有著風扇的空殼。

尺寸比一比,大小差很多

照片中包含了音箱、擴音器、音箱、視聽設備、產品設計

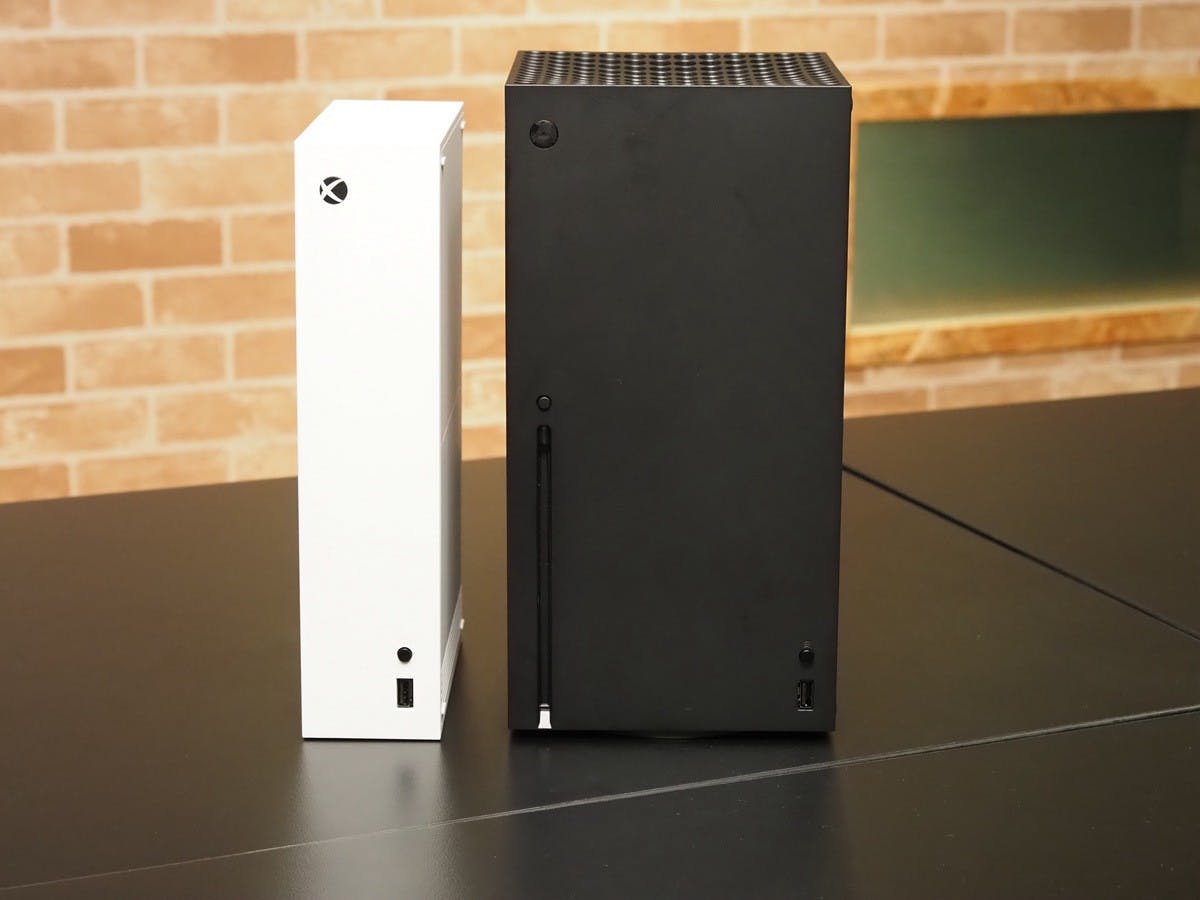

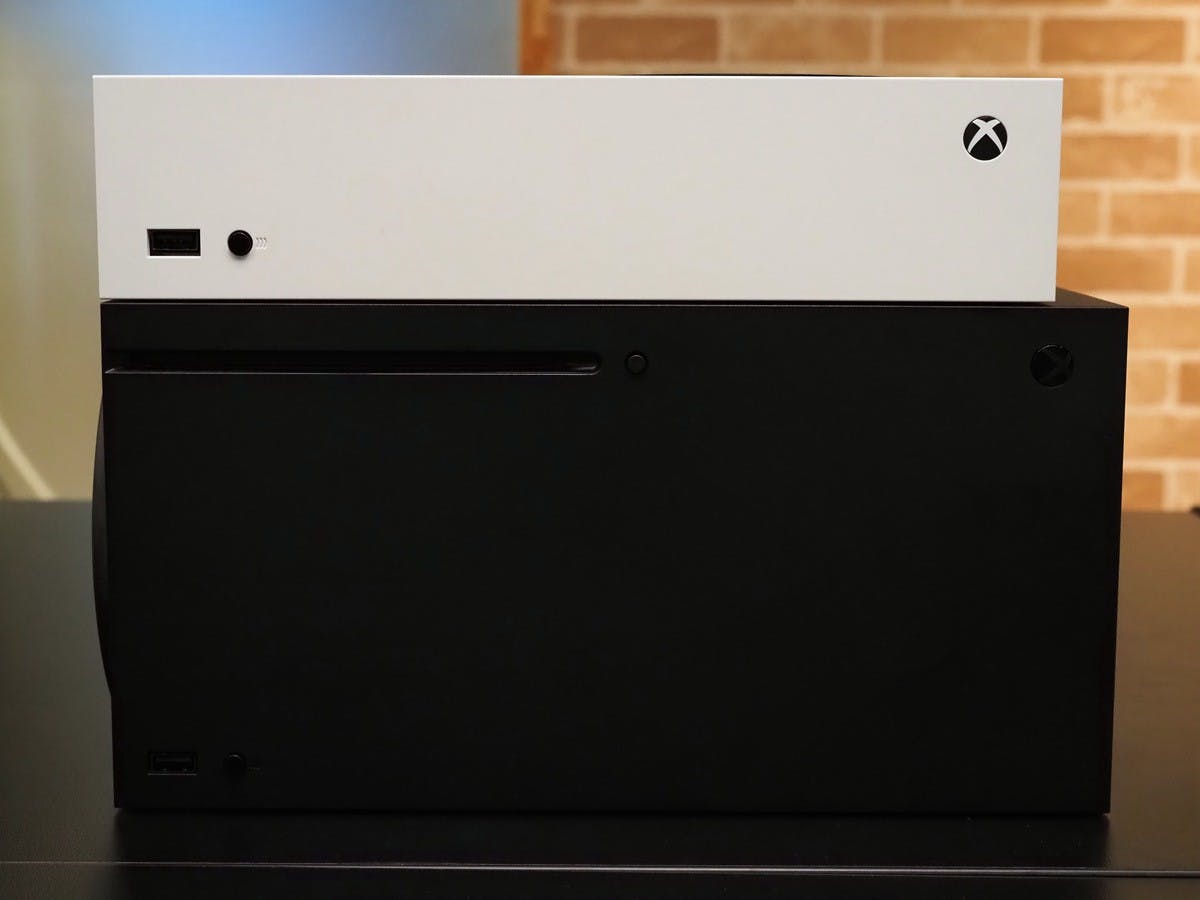

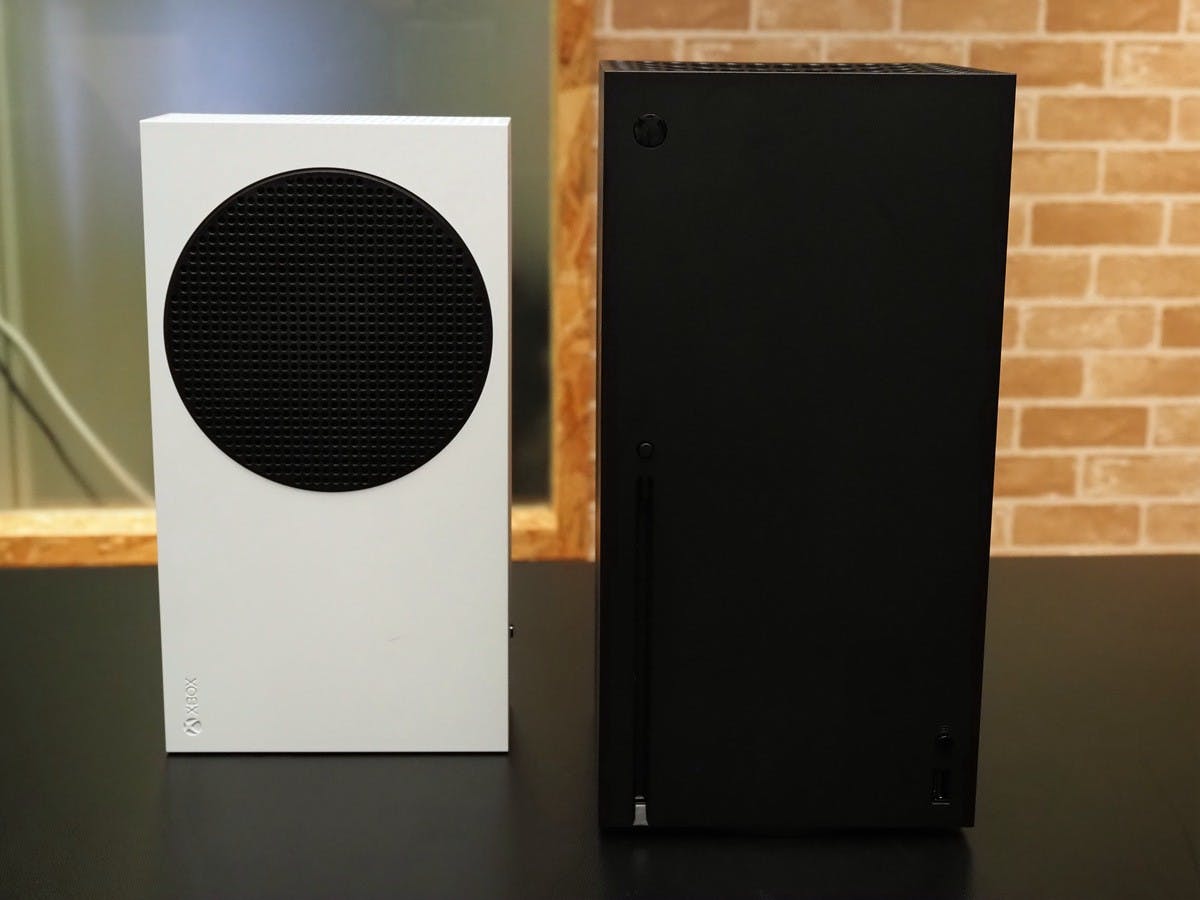

▲ Xbox Serie S 的尺寸僅 Xbox Series X 一半不到

照片中包含了低音炮、低音炮、視聽設備、電腦音箱、產品設計

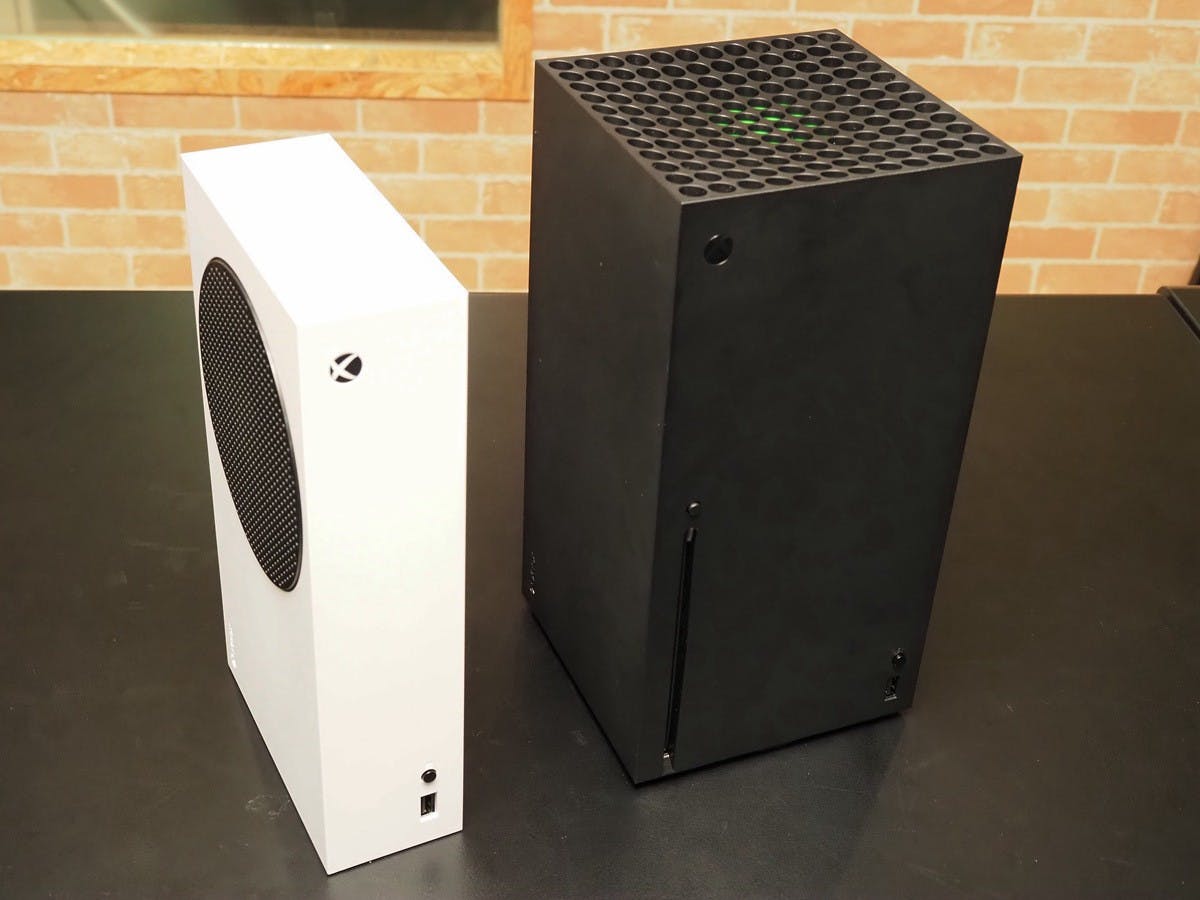

▲ Xbox Series S 像是紙盒, Xbox Series X 則像是空氣清淨機

照片中包含了小工具、電子產品、電子樂器、產品設計、視聽設備

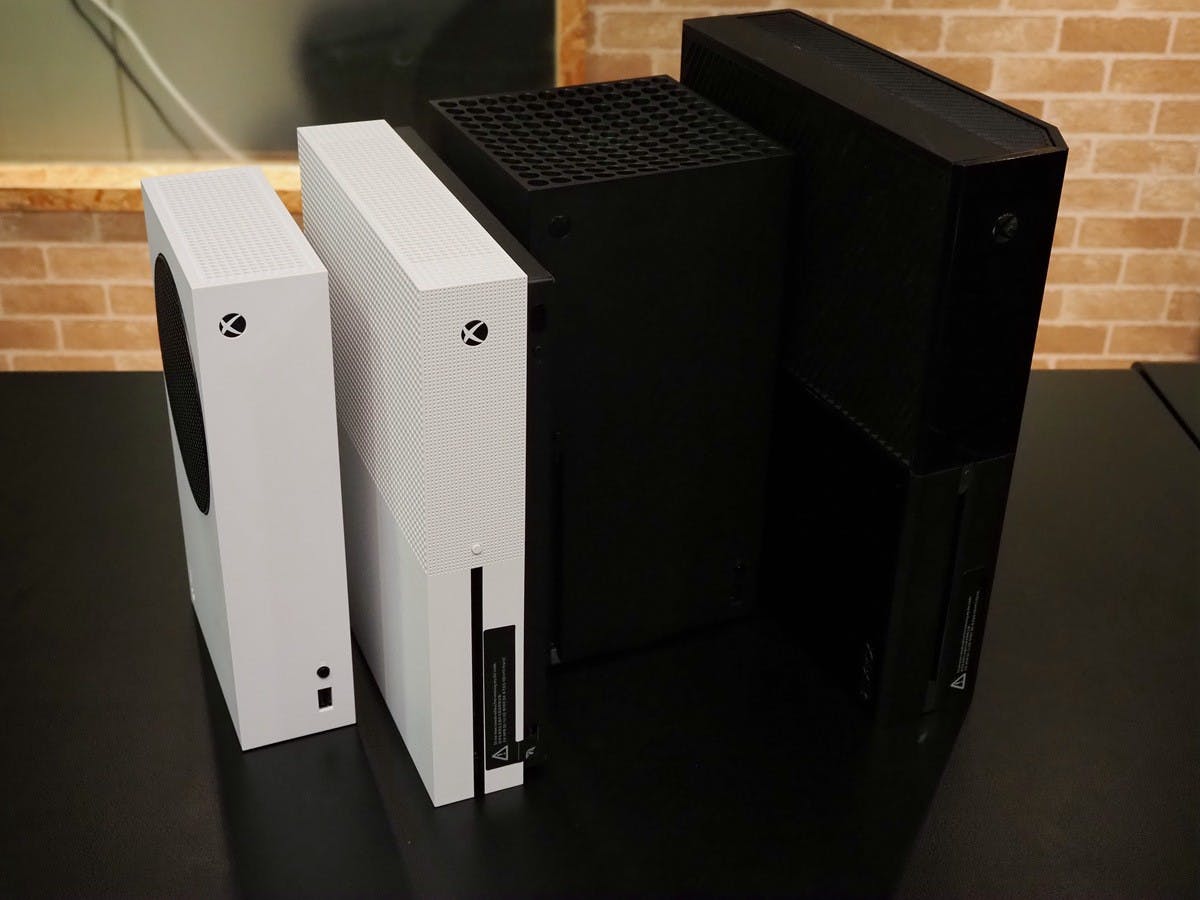

▲左起為 Xbox Series S 、 Xbox One S 、 Xbox Series X 、初代 Xbox One

照片中提到了PARANOAaaaaneannaanan、......、....,包含了電子產品、視聽設備、音箱、低音炮、產品設計

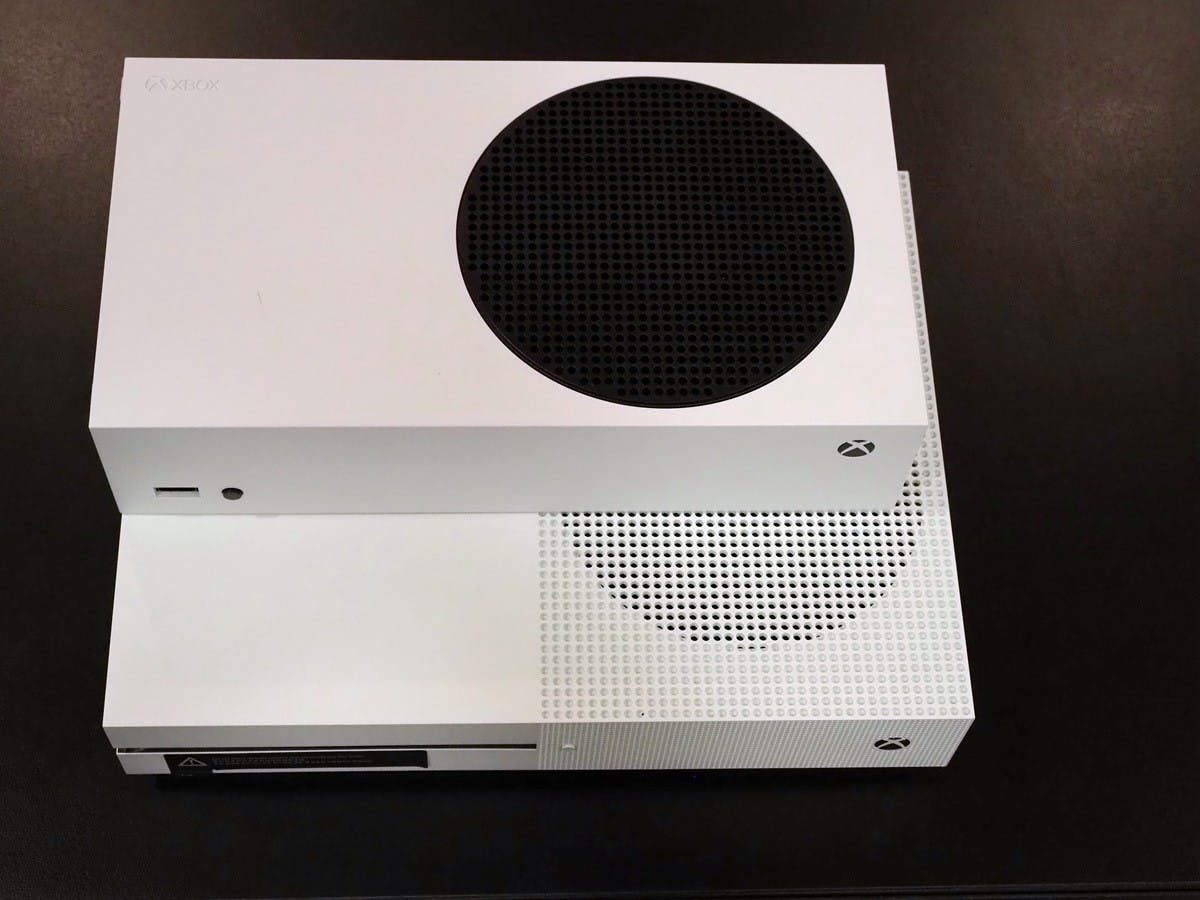

▲縱使是上一世代尺寸最小的 Xbox One S 在 Xbox Series S 前仍相當龐大

照片中包含了低音炮、低音炮、視聽設備、音箱、電腦音箱

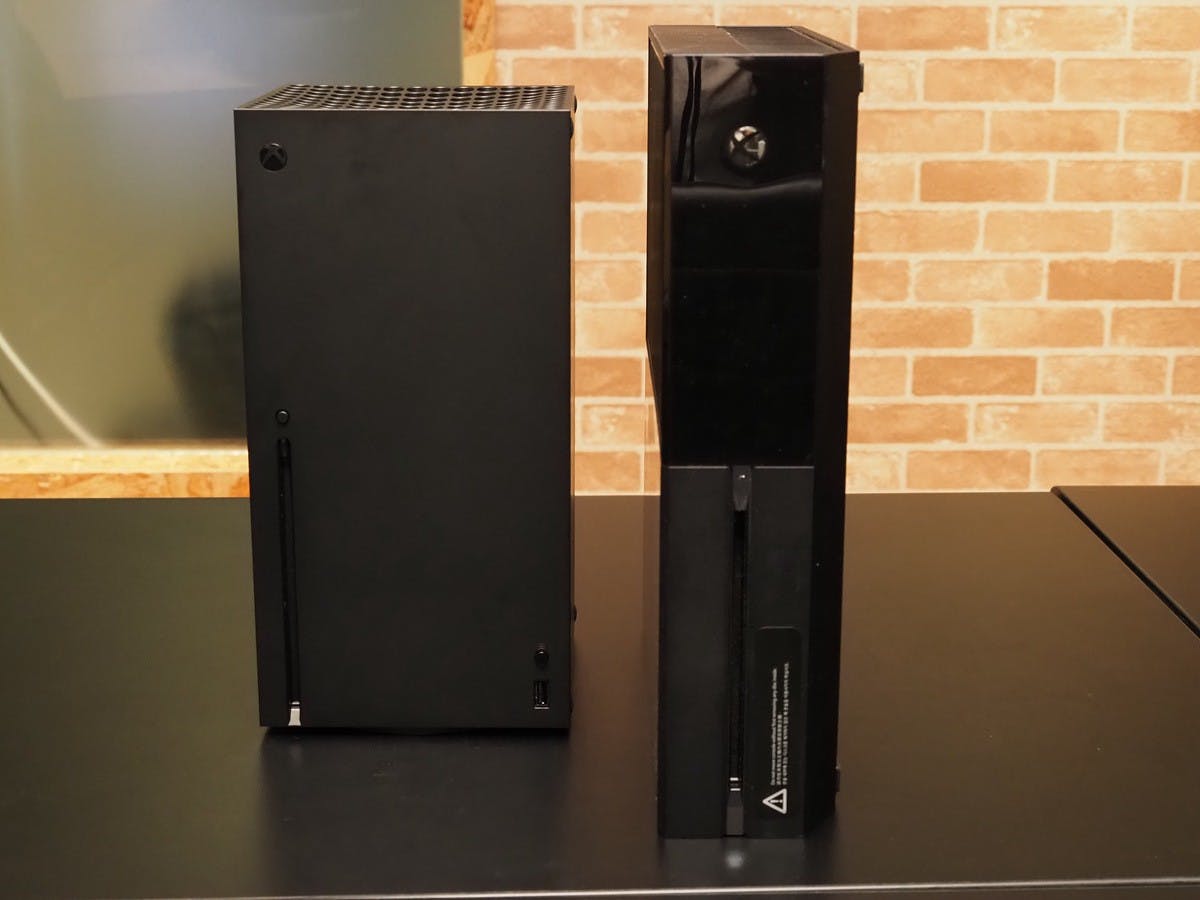

▲ Xbox Series X 整體仍比起初代 Xbox One 嬌小,不過桶型設計也顯示全新的設計思維

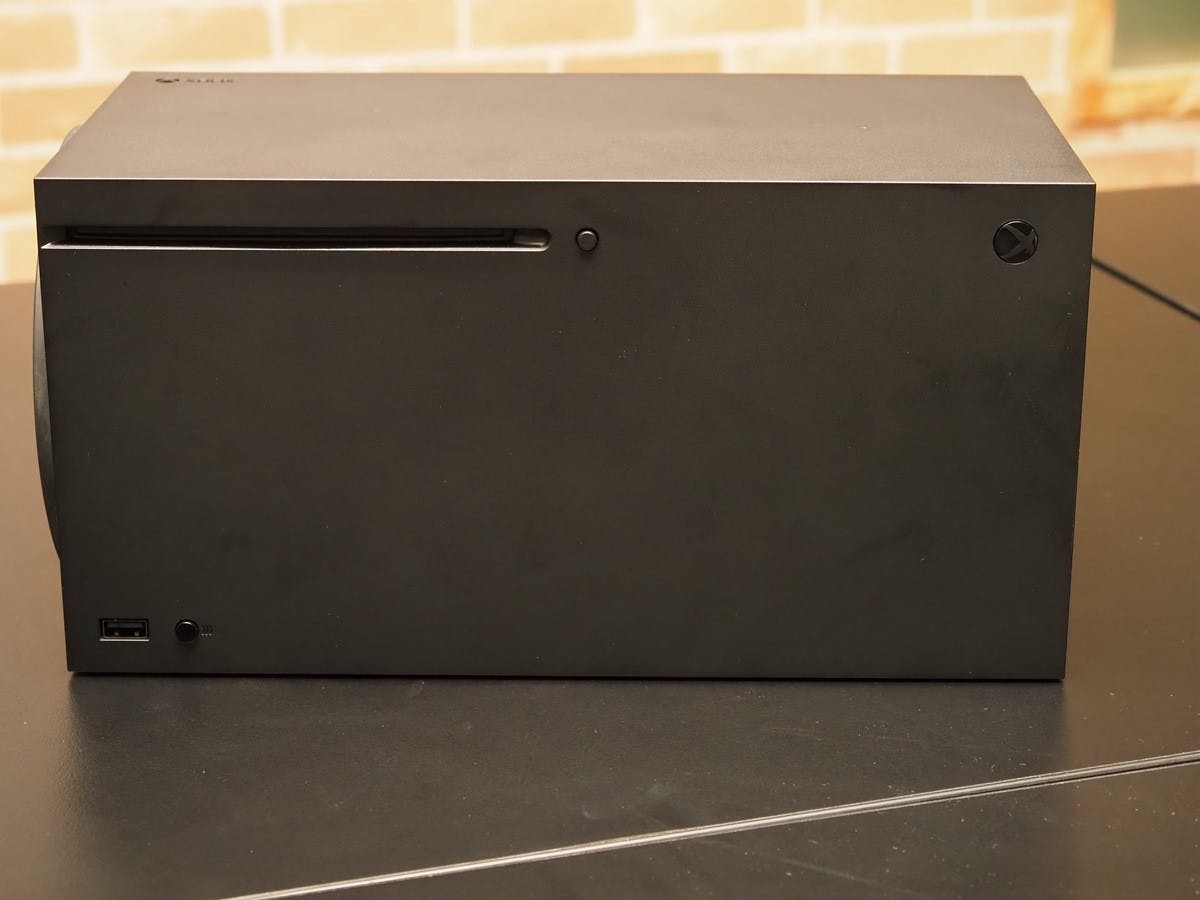

剛好 4Gamers 公司還有初代的 Xbox One (具備 HDMI 輸出入版本)與 Xbox Series S ,就一併當成對照組一起拍攝,可以看到新世代的主機尺寸較過往縮減許多,縱使是目前最小的 Xbox One S ,放在 Xbox Series S 旁也是龐然大物。兩台主機皆在正面配有一個 USB Type-A ,由於官方規定後方 I/O 就沒有拍攝,但比起以往主機省卻光纖,另外專屬 PCIe 儲存擴充卡也是自後方 IO 安裝。

不過這也是相當有趣的一點,因為過往遊戲機世代交替,通常新世代的第一款主機都會比起上衣世代還要龐大,主因是由於新硬體架構帶來效能大幅提升的代價,但這一世代的整體尺寸卻是相對縮小,其中也有許多原因,如半導體製程精進,儲存媒介的變革,電源供應器新材料的應用等等。

設計概念比一比

照片中包含了電子產品、家用電器、產品設計、電子產品、顯示裝置

▲ Xbox Series X 與 Xbox Series S 在風道的設計截然不同

照片中包含了電子產品、電子產品、電子樂器、產品設計、設計

▲Xbox Series X 藉由分離式主機板使整體設計自遊戲機典型較扁平的結構變成立體化

照片中包含了低音炮、低音炮、音箱、擴音器、視聽設備

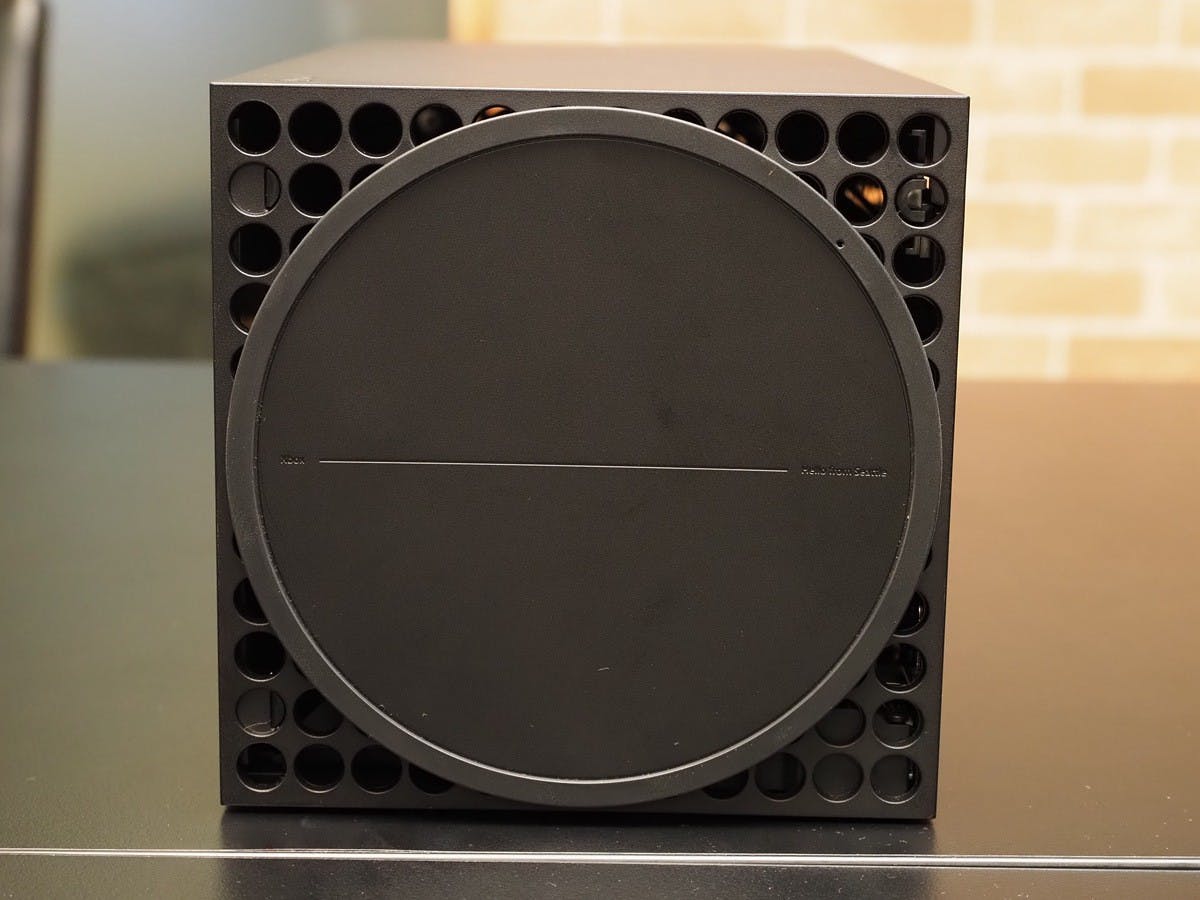

▲作為進氣的底部有相當大面積的開孔

照片中跟電腦機箱有關,包含了電子儀器、電子樂器、產品設計、電子產品、視聽設備

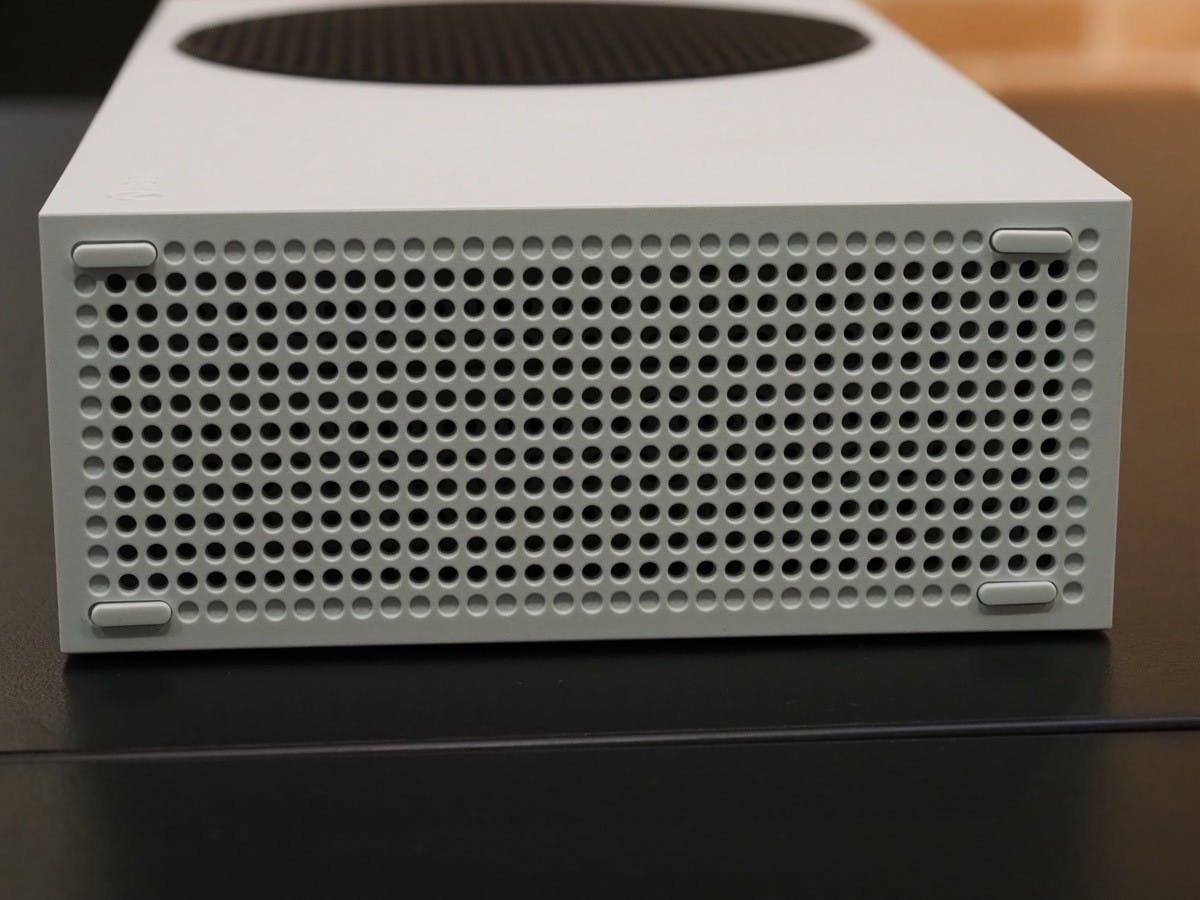

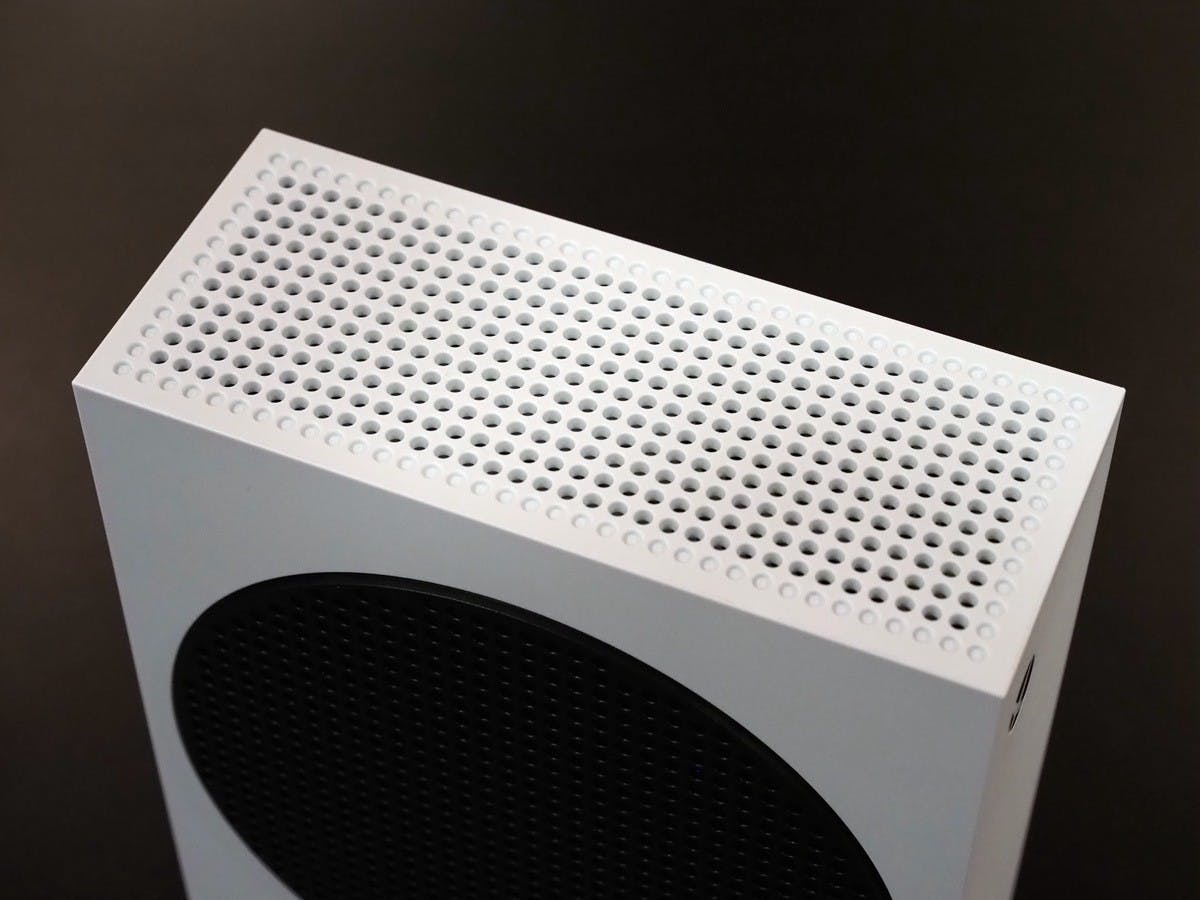

▲頂部後方有開孔

照片中提到了0000,包含了BNHNOONE戶外野餐毯特大號野餐毯80“ x80”,帶背包,適合家庭、毯、野餐、視頻剪輯、照片

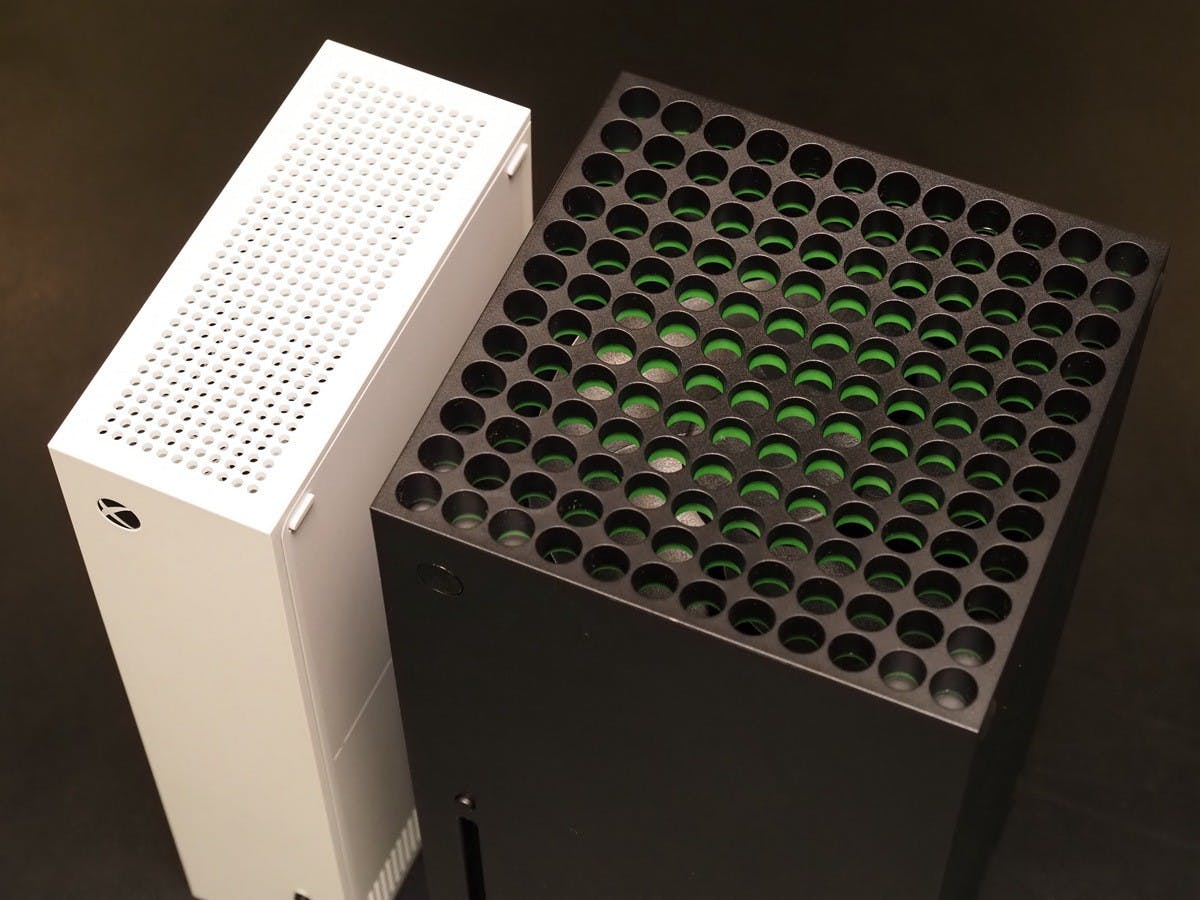

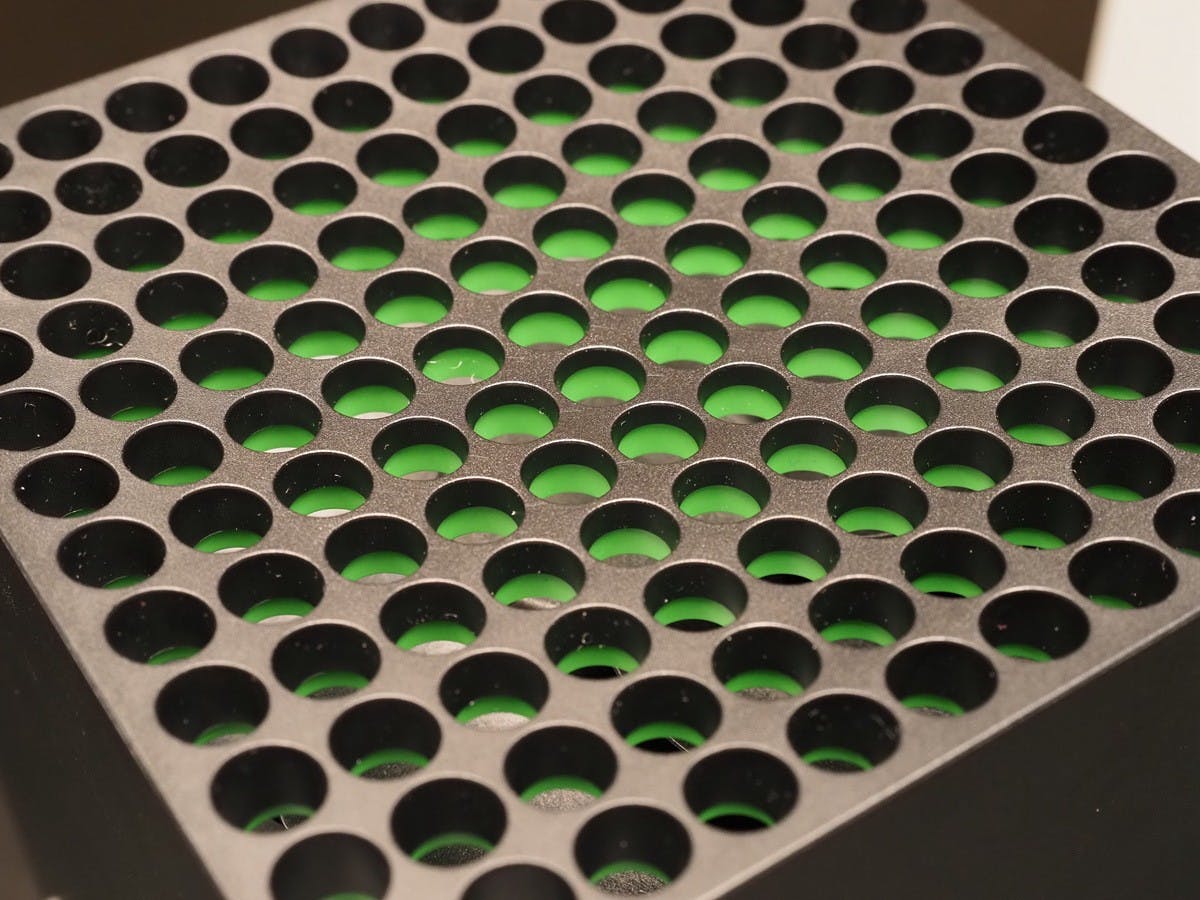

▲出風側的開孔側面為綠色,造成視覺上很像發出綠光

照片中提到了Oeo、Oincrews,包含了電子產品、產品設計、電子產品、產品、紫色

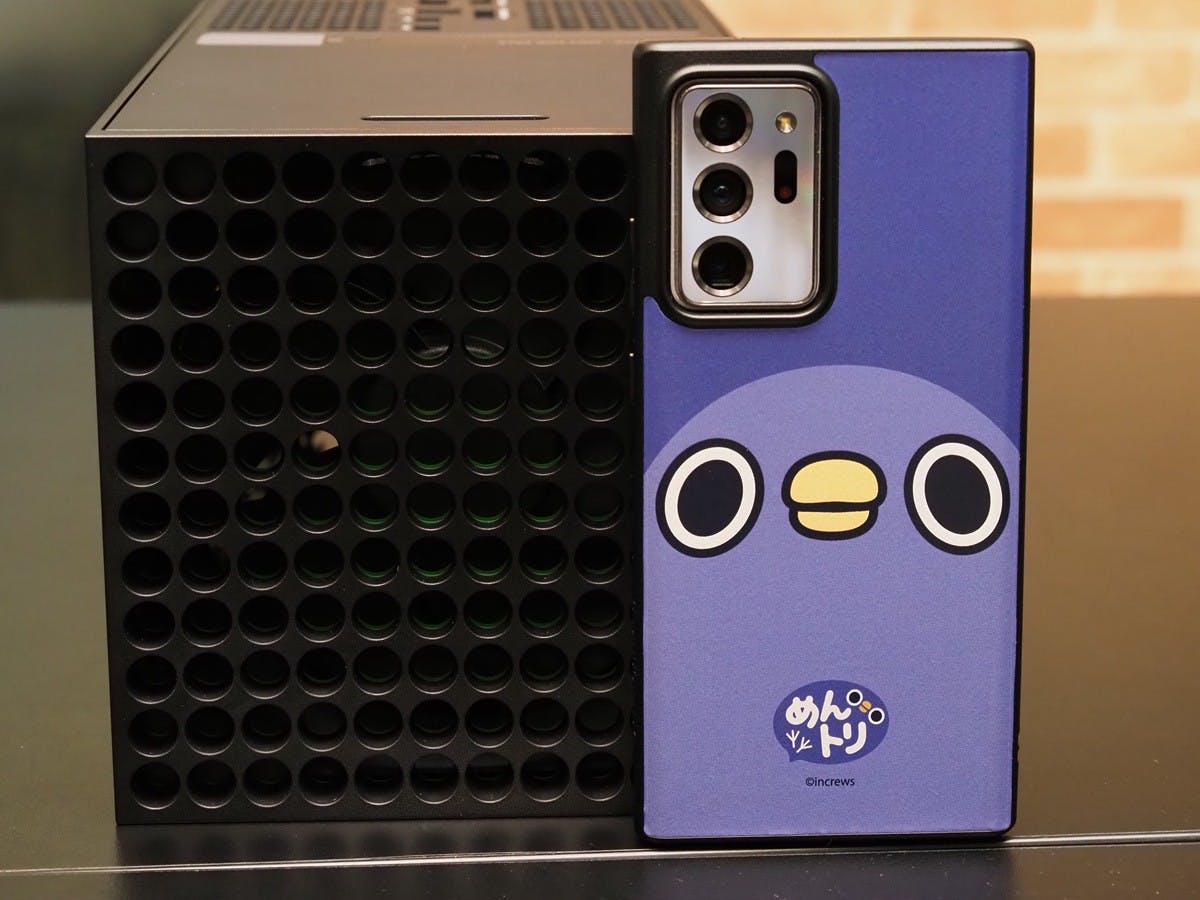

▲從裝了保護殼的 Galaxy Note 20 Ultra 對照,可感受 Xbox Series 搭載的風扇相當大

照片中提到了....、....、......,包含了音箱、亞馬遜網、票房Mojo、母板、電腦

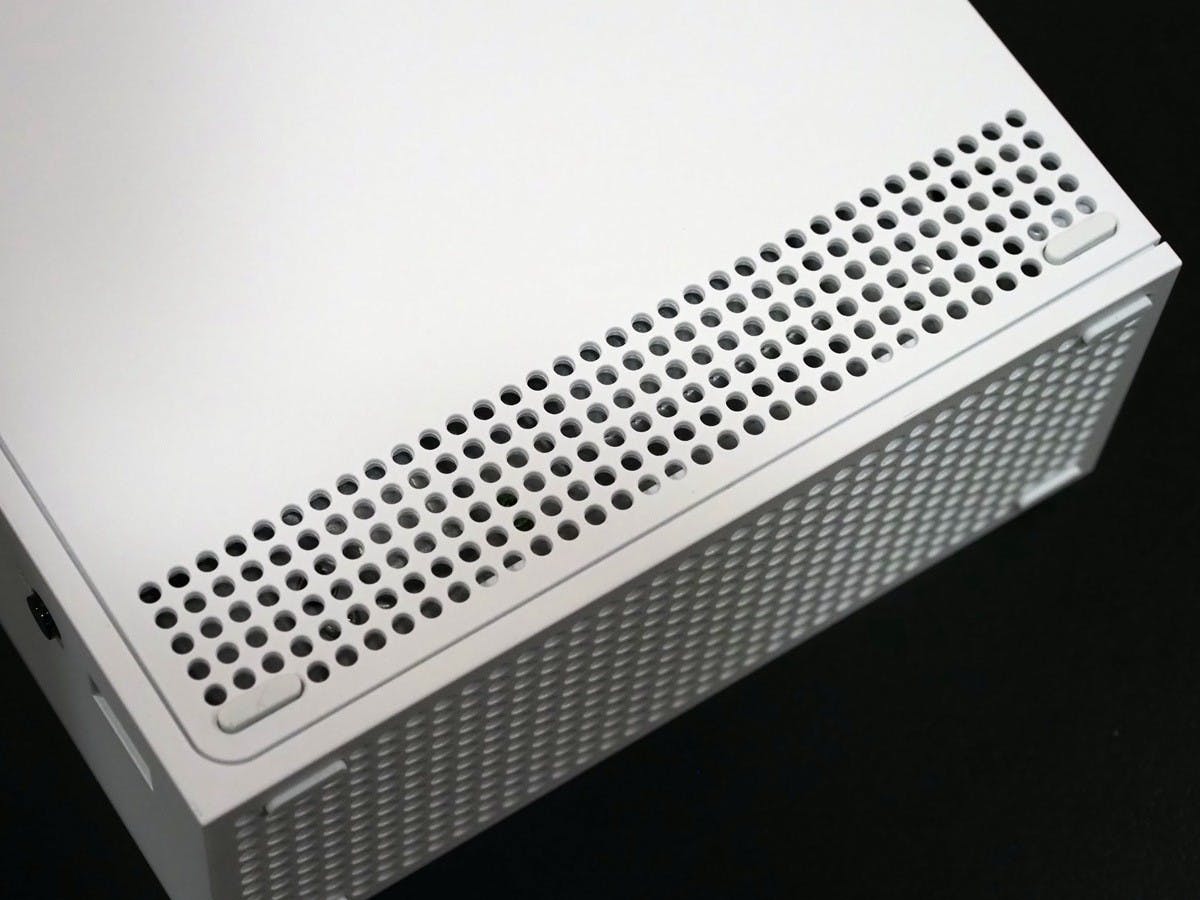

▲ Xbox Series S 採用傳統的下吹風道

照片中包含了vishal企業徽標、維沙爾企業、亞馬遜網、商標、Overstock.com

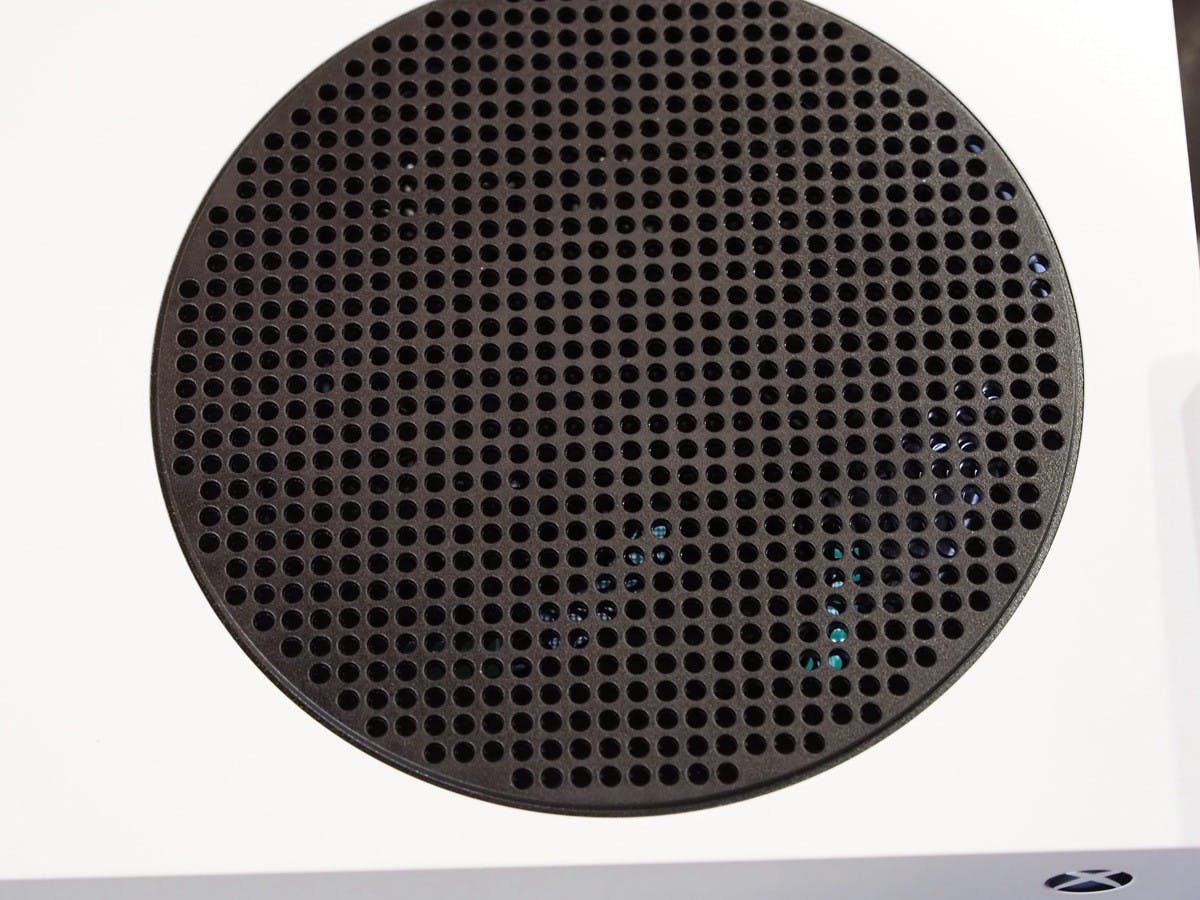

▲黑色圓圈下是風扇

照片中包含了電子儀器、金屬、歐幾里得向量、矢量圖形、鈑金

▲樣機底部可看到內建電源供應器的散熱片

照片中包含了Bandeja de Gotoo、產品、不銹鋼、除塵器、Vakuumtisch Sibel指甲6101101

▲直立放置電源供應器會位於底部

兩款新世代 Xbox 的造型雖都相當接近矩形,但呈現盒狀的 Xbox Series S 與方桶造型的 Xbox Series X 結構與散熱概念差異甚大; Xbox Series S 使用的是傳統由上往下吹到 PCB 後,再將熱風自 PCB 往左右兩側帶走的 L 型風道,而 Xbox Series X 則是藉由將主機板拆分兩塊,透過安裝 PCB 的金屬中框結合兩張主機板中間的縫隙構成風道,再統一由上方的大型風扇將熱風抽出。

Xbox Series X 的設計相當大膽,因為它的單風扇散熱架構是以頂部單風扇抽風而非底部單風扇進風,兩者的差異在於若是自底部進風,則可強制藉由風壓使冷空氣吹過 PCB 與散熱片等熱源,但抽風設計則是透過上方風扇把頂部空氣抽走,雖然理論上與底部進風同樣都可帶動熱對流,然而底下的熱氣在缺乏風壓推動,或許散熱效率會多少受到影響,只是實際情況仍須待實機現身才有機會了解;當然真的要考慮此種垂直風道設計,最好的方式還是上下都各別配置一個風扇,也許過不久會有副廠推出風扇底座也不一定。

而 Xbox Series S 的尺寸小巧,也是由於限制了 GPU 效能, Xbox Series S 的 GPU 性能甚至不如 Xboss One X ,但藉由高效能的 CPU 、 7nm 製程的加持,能夠進一步比起 Xbox One S 發熱量更低,搭配取消 2.5 吋硬碟改採純 SSD 、沒有預留光碟機位置、以及內建小型化電源供應器等條件,也使得 Xbox Series S 的尺寸能夠縮到如此精巧。

照片中提到了...,包含了家具類、廚房、絞肉機、家具類、直徑

▲平價精巧與性能攻頂的抉擇

由於架構的升級,兩款遊戲機較目前的 Xbox One 系列的表現會有更明確的提升感,縱使 Xbox Series S 的 GPU 不及 Xbox One X ,但除了 CPU  性能自 AMD  8 核心嵌入式架構大幅提升到 Zen 2 架構,搭配 RDNA2 的硬體光線追蹤與 SSD ,整體的遊戲體驗仍可預期有感提升。

不過筆者認為比較尷尬的是 Xbox Serie S 較 Xbox Series X 砍了一半,僅有 500GB 的容量,扣除系統占用,大概安裝幾款 AAA 大作空間就爆滿了,而當前專屬擴充的 SSD 雖較一般 PCIe 4.0 略為便宜,但也要台幣六千以上,對發燒玩家而言光是安裝 SSD 的價差已經可以直接升級到 Xbox Series X 。
