華碩 ASUS ProArt B660-CREATOR D4 主機板評測,搭載前置 USB 3.2 Gen 2 x 2 Type-C 60W PD 設計的高可靠性中階主板

2022.01.18 01:24PM

華碩針對 Intel 第 12 代 Core Alder Lake 平台推出隸屬 ProArt 系列的創作者主機板,其中 ProArt B660-CREATOR D4 是採用主流級的 B660 晶片的中階產品,但同樣著重內容創作者需求,除了低調簡約的設計並提供雙乙太網路、三條 M.2 插槽等特色外,還具備獨特的顯示卡 DisplayPort 轉換 USB Type-C Alt Mode 、前置PD3.0 + QC 4.0  + USB 3.2 Gen 2 x 2 。

ProArt B660-CREATOR D4 市場零售價為 5,990 元至 6,090 元之間

▲ ProArt 的定位介於 ROG 電競與 WS 工作站之間,偏向中高階、高可靠性定位

以往內容創作多需要工作站等級的系統,但近年由於消費級處理器、 GPU 性能提升,以及如 AMD 、 NVIDIA 也針對創作者提供著重繪圖軟體穩定性的 Creator 版驅動程式,中高階的消費級 PC 已經可滿足個人興趣、居家接案工作等專業創作所需的性能,隨著創作者族群增加,電腦產業也紛紛針對創作者需求推出專屬的產品線。

▲比起 TUF Gaming 或 ROG 低調許多

雖然不少產品號稱是針對創作者需求開發,但不少產品僅是將原本電競產品換上不同的裝飾設計即包裝為創作者產品,雖然不深究產品特殊性無論是性能或是配置也沒有太大問題,但從使用者角度只不過是因為一款外觀設計較為簡約的電競產品。不過華碩現在明確地把 ProArt 定位在介於電競與工作站之間的高階產品線,並把使用者需求與可靠度擺在酷炫之前。

▲拆掉散熱片後的樣子

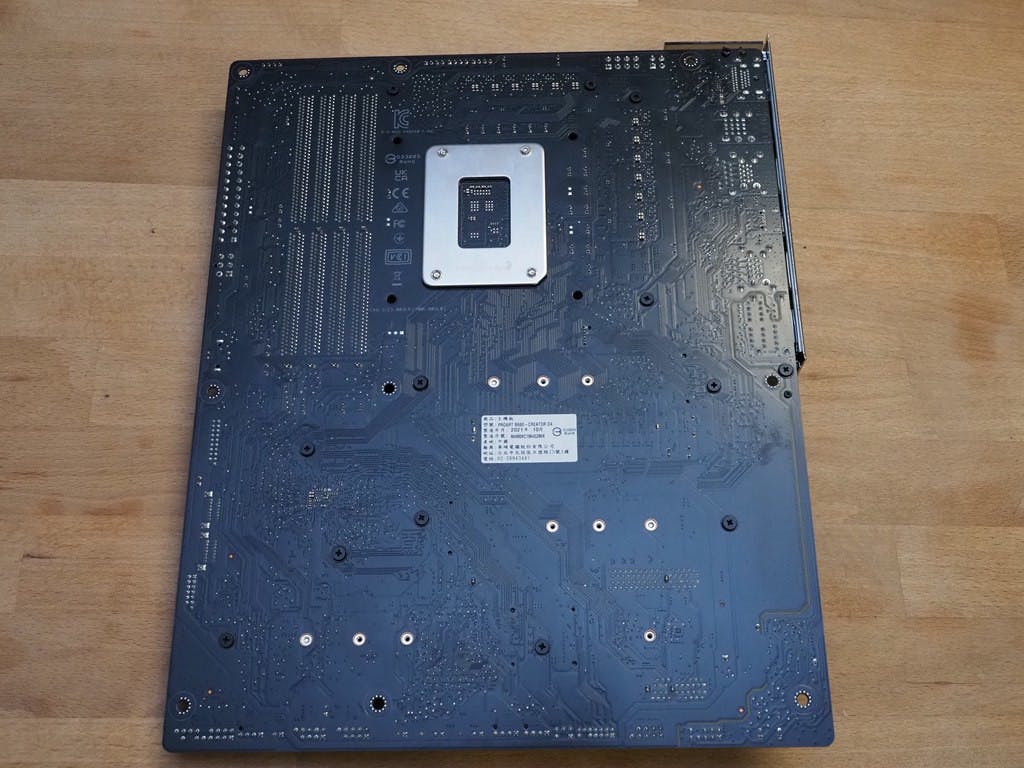

▲背面設計

華碩此次所推出的 ProArt B660-CREATOR D4 也與華碩的 TUF Gaming 或是 ROG 系列的理念不同,雖然零售價與 ROG STRIX B660-A GAMING WIFI D4 相同,但並非 ROG STRIX B660-A GAMING WIFI D4 的換皮版本,除了設計更為低調沉穩,無論是主板的格局或是功能配置皆有明顯的差異。

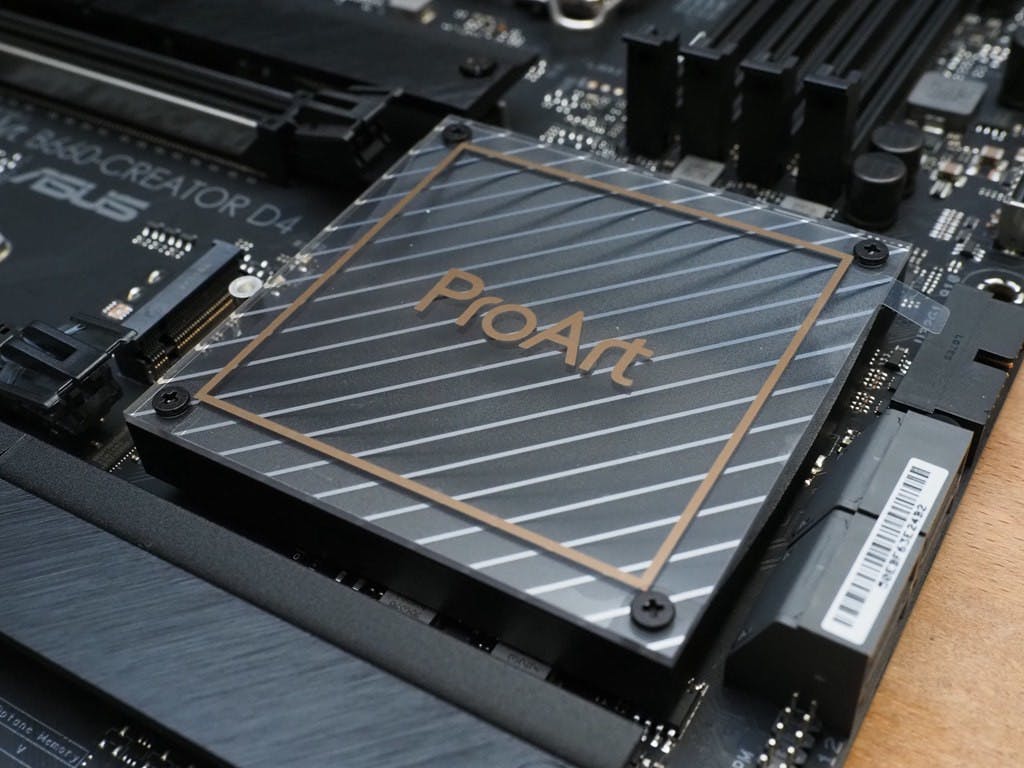

▲相當有個性的飾板設計,與浮誇的電競系列截然不同

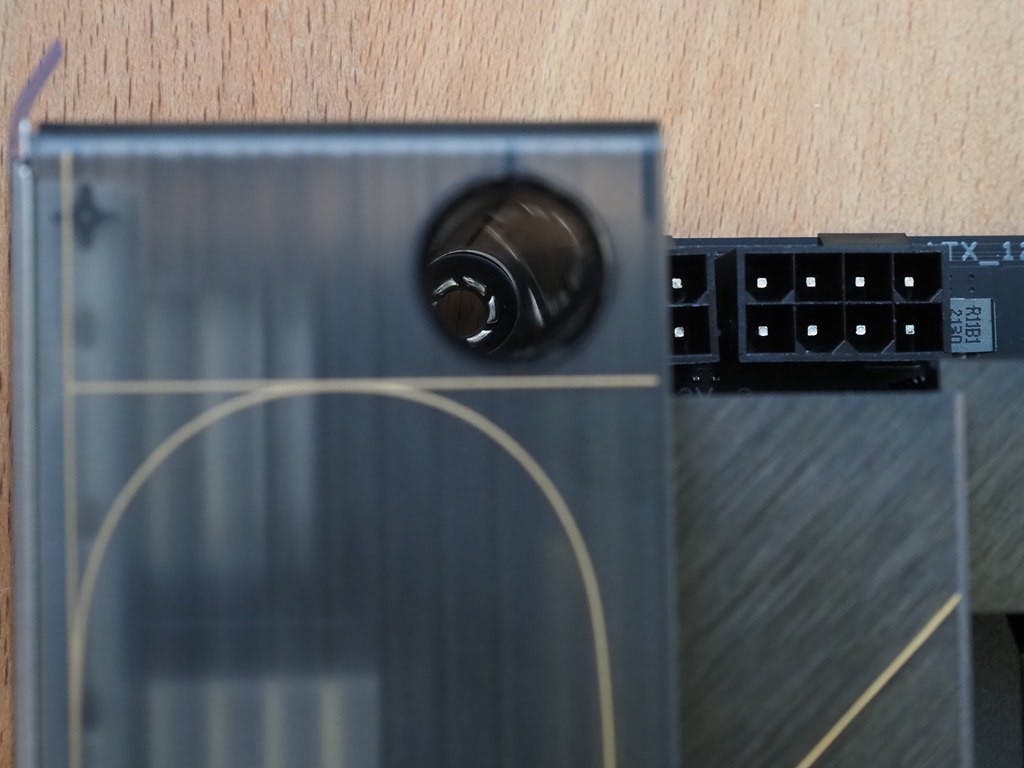

▲唯獨左上的螺絲孔因為飾板需要搭配較長的螺絲起子才能安裝

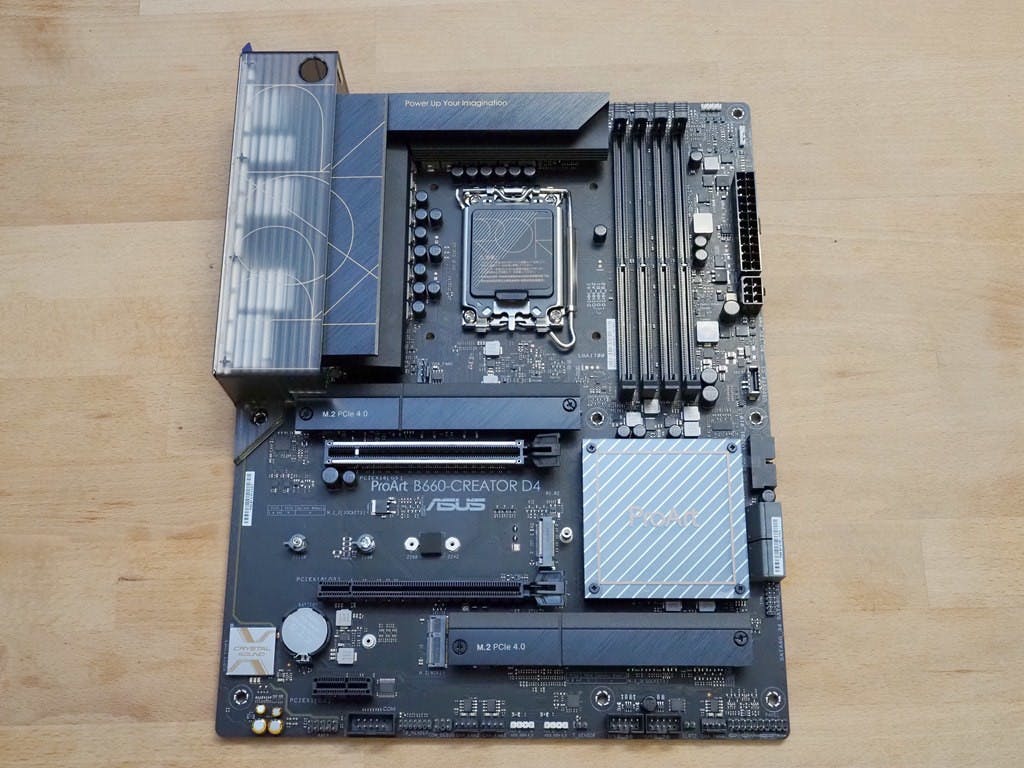

ProArt B660-CREATOR D4 採用黑色的 PCB 、散熱片與飾板,輔以金色的紋路設計,以柔和、本質與精準構成主機板與裝飾的主視覺,相對張牙舞爪、繽紛燈效的 TUF Gaming 、 ROG 相當不同, IO 飾蓋以帶有直紋路霧黑色飾蓋、晶片組散熱片則有類似精品招牌的透明飾板,不過板上仍順應趨勢留有 ARGB 與 RGB 的燈條介面可供擴充燈效。

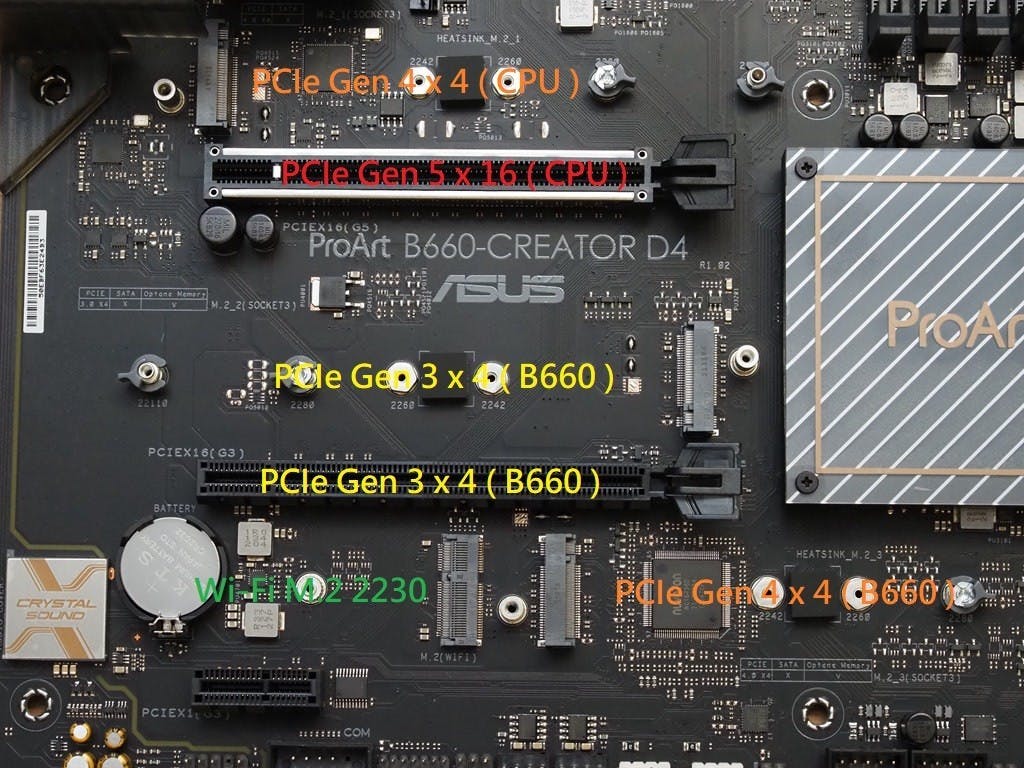

▲板上主要 PCIe 的規格

做為一張 B660 晶片搭配 DDR4 記憶體的高階板, ProArt B660-CREATOR D4 的配置是相當豐富的,搭載 12+1 相電源與厚實的被動散熱片,除了第一條具強化設計的插槽給予 PCIe Gen 5 以外,帶有散熱片的 M.2 插槽則為 PCIe Gen 4 x 4 ,第二條 PCIe X16 為 PCIe 3.0 x4 ,在兩條 PCI x 16 之間的 M.2 則為 PCIe Gen 3 x 4 。

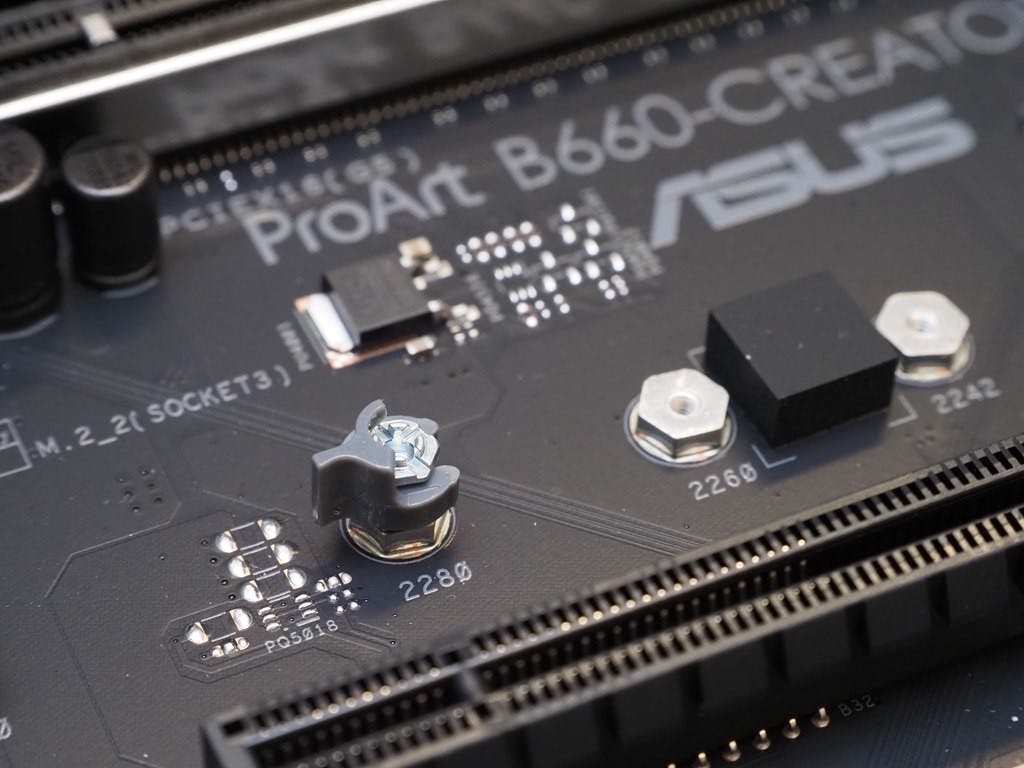

▲所有的 M.2 SSD 插槽皆為方便的 Q-Latch 免螺絲設計

此外只要對照即可確認 SSD 插槽位置配置亦與 ROG STRIX B660-A GAMING WIFI D4 不同,同時三條插槽皆可容納 M.2 22120 規格,並全部提供便利的 Q-Latch 扣具設計,不須另外準備較小的螺絲起子即可安裝 SSD 。不過由於 ProArt B660-CREATOR D4 的兩條 PCIe Gen 4 x 4 SSD 插槽板載為薄型單面散熱片,若搭配雙面顆粒產品或確保高速產品運作穩定,建議搭配第三方厚散熱片取代板載散熱片。

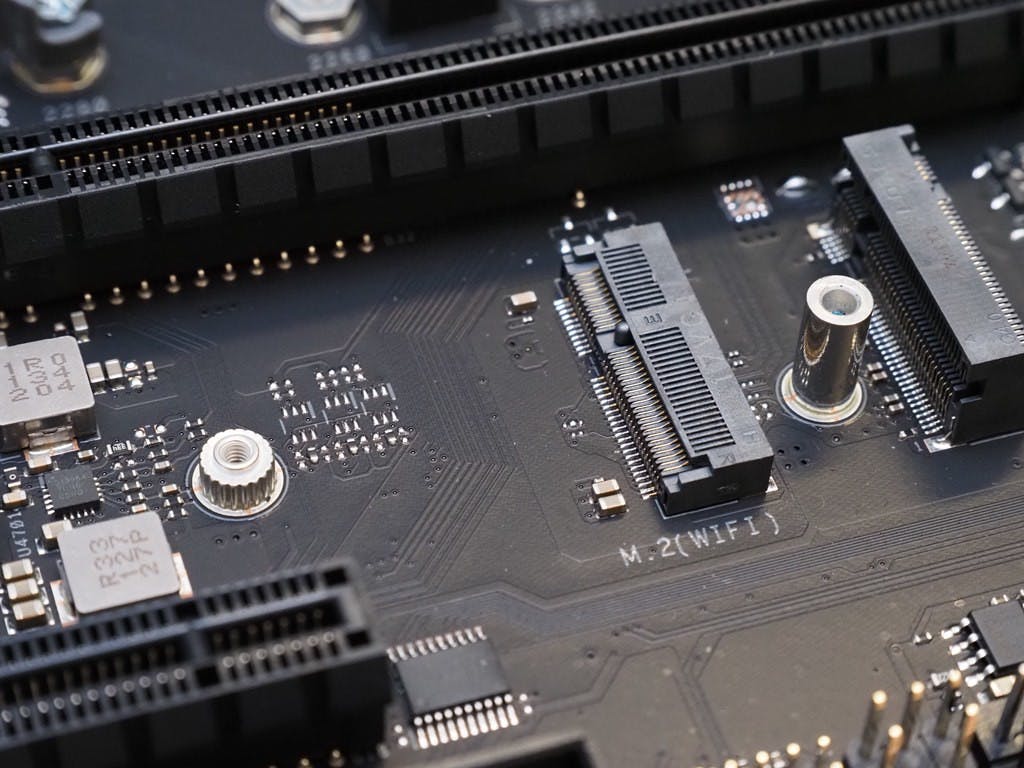

▲預留 Wi-Fi M.2 2230 模組卡的插槽

而在網路配置方面, ProArt B660-CREATOR D4 不同於同級主板多為單乙太網路搭配 Wi-Fi 無線網路, ProArt B660-CREATOR D4 預載 Intel 1Gbps Lan 搭配 Realtek 2.5Gbps Lan 組合,便於提供連接區域網路內的網路硬碟進行高速資料存取;若有需要使用 Wi-Fi ,除了 PCIe 或是 USB 外,主機板仍預留 Wi-Fi 用的 M.2 2230 插槽供擴充。

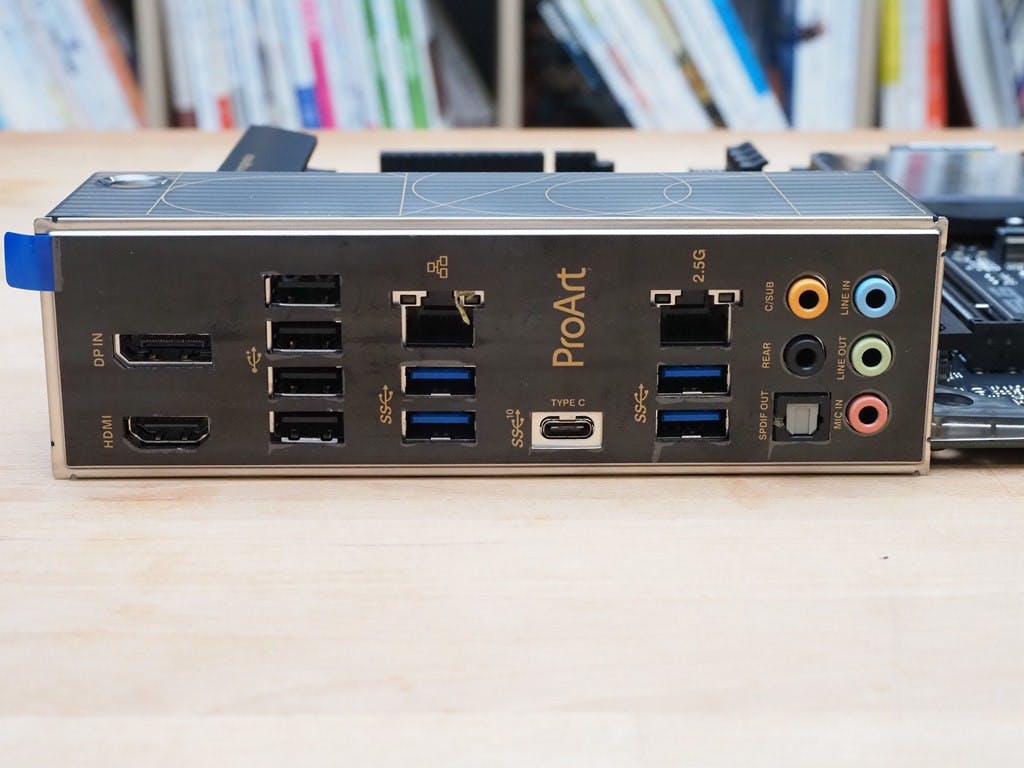

▲背板 IO 獨特的 DP 轉 USB Type-C DP Alt Mode 功能

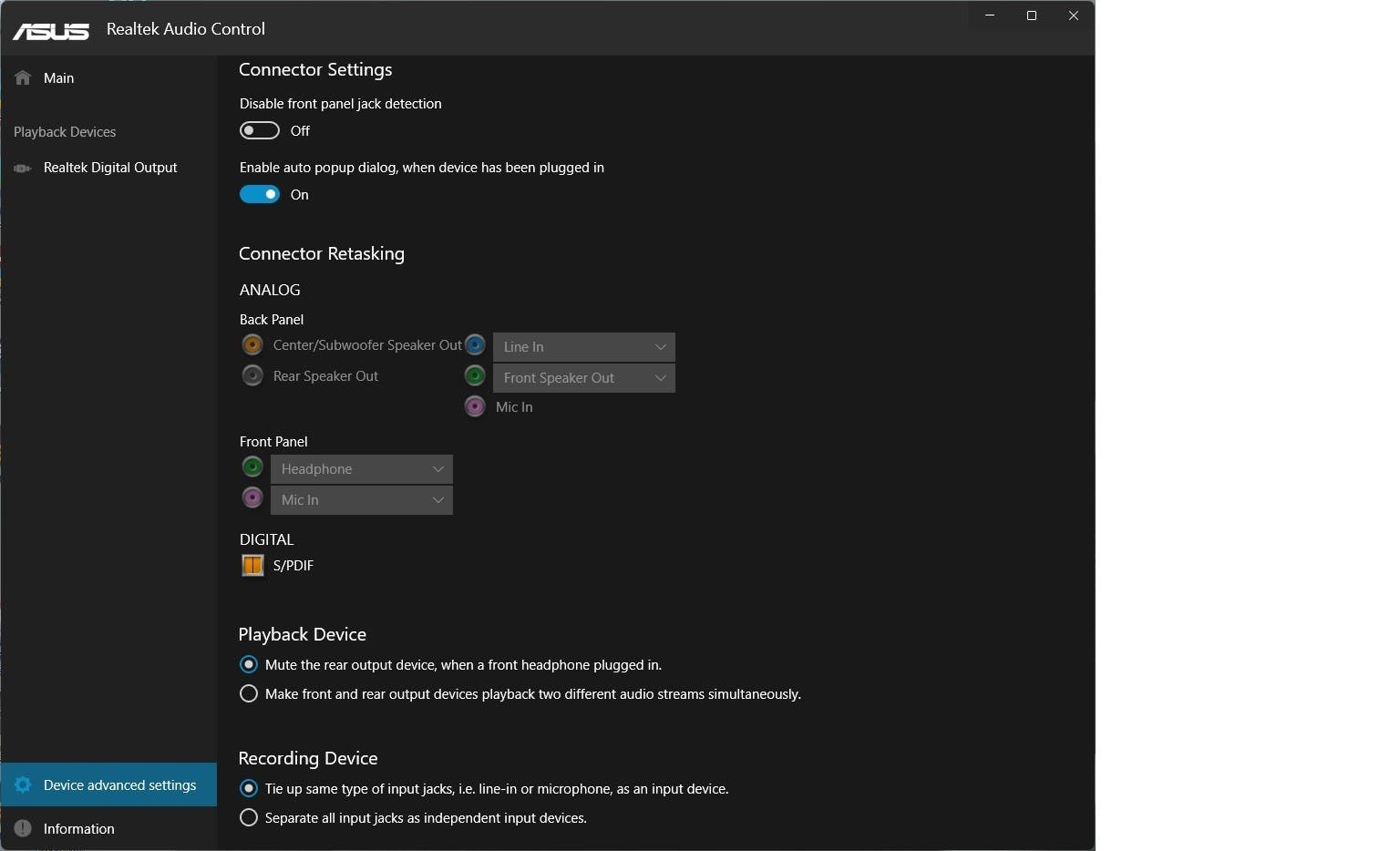

▲ CRYSTAL SOUND 3 音效模組

在後方 I/O 部分,提供 4 個 USB 2.0 、 4 個 USB 3.2 Gen1 與 1 個具備 DP Alt Mode 的 USB 3.2 Gen2 ,,另具備 Crystal Sound 3 的 7.1 聲道音效輸出與光纖輸出的音訊孔位。此外還有一組前面板的 USB 2.0 輸出、預留 Thunderbolt 擴充卡的連接埠,對使用者足以連接鍵鼠、繪圖板、高速外接 SSD 等周邊使用,但這還不是 ProArt B660-CREATOR D4 的獨到之處。

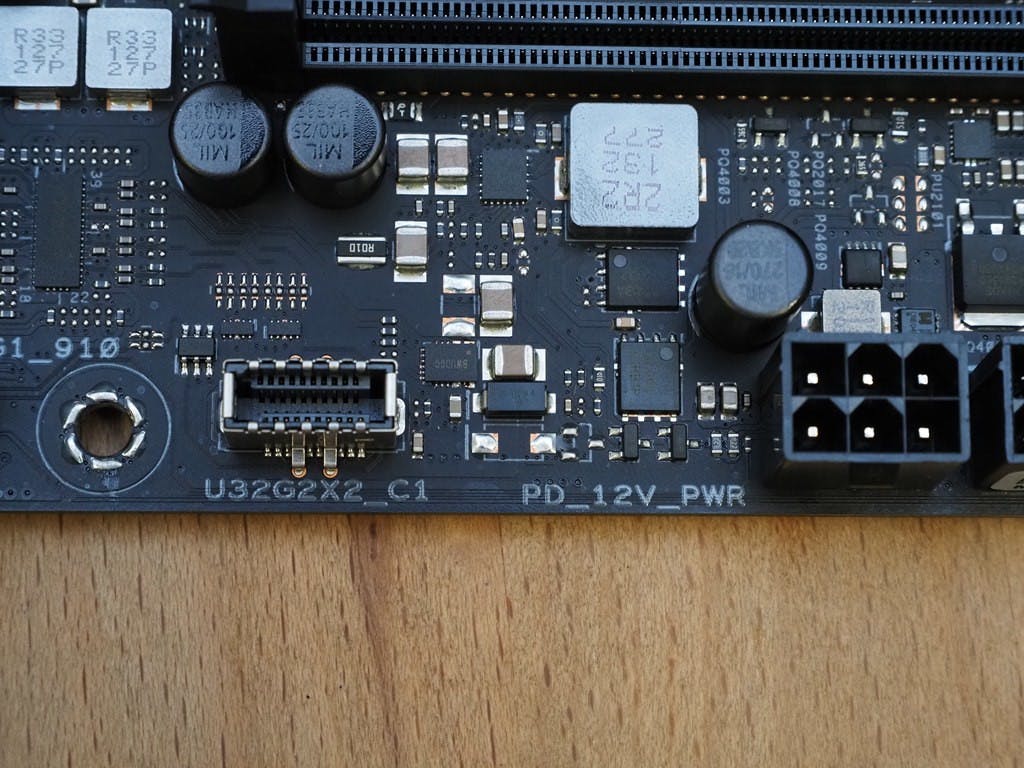

▲前面板除了是 USB 3.2 Gen 2 x 2 還兼具 60W 供電,不過要記得接上右方的 12V 供電

比較特別的針對前面板的 USB Type-C 插槽不僅提供高速的 USB 3.2 Gen 2 x 2 ,還提供最高 60W USB PD 3.0 與高通 QC4.0 的快充規格,無論是連接 USB SSD 或是提供裝置充電皆相當方便,不過若要使用前置 Type-C 提供高速充電,也記得要自電源供應器使用一組 6 Pin 12V 的 PCIe 供電,但這也意味著包括電源供應器與機殼前置面板的 USB Type-C 最好選擇較為可靠的產品,並免供電不足或是連接線品質不佳衍伸其它問題。

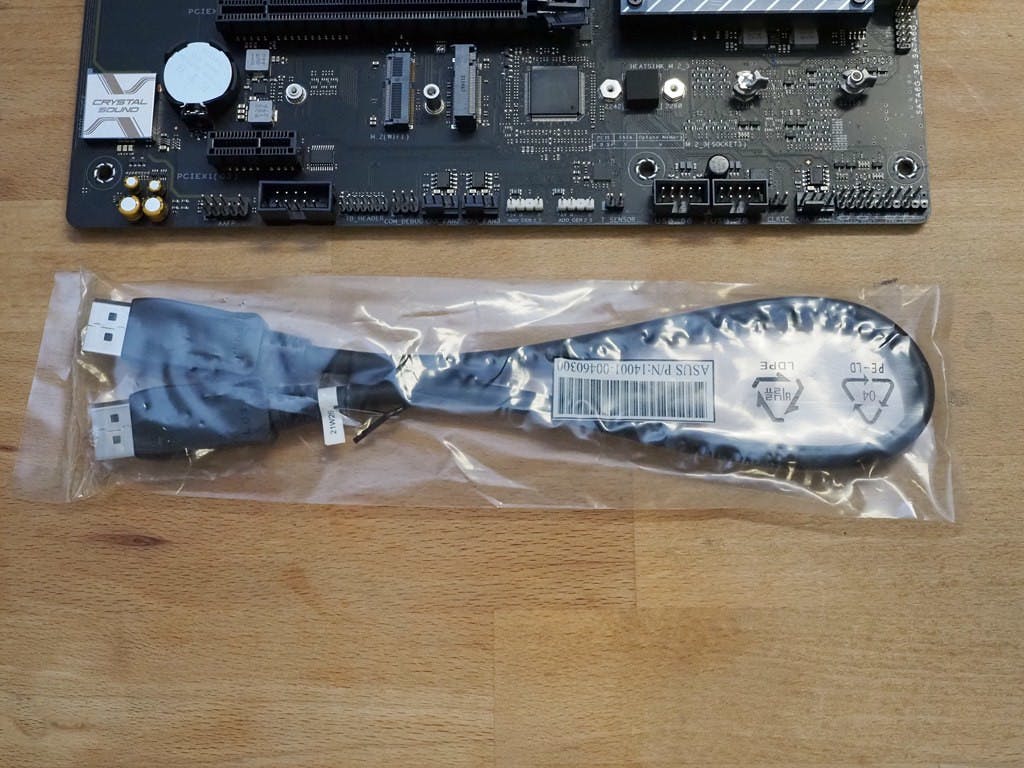

▲盒裝提供一條 DP 對接線供使用者自顯示卡把訊號轉到主板

此外背板的影像輸出除了 DP Alt Mode 的 USB 3.2 Gen2 與 HDMI 插槽以外, ProArt B660-CREATOR D4 背板還有一個特殊的 DP Input 介面,主要的功能是使用不具 USB Type-C 的獨立顯示卡時,可將顯示卡透過盒裝的 DP 線自此輸入,並轉換為 USB Type-C DP Alt Mode 輸出,主要是針對如外接顯示器或具備 USB Type-C 的專業顯示器需求所設計。

不過畢竟 ProArt B660-CREATOR D4 的 USB Type-C 並非 Thunderbolt 協定也非 USB 4 規格,故若作為 DP Alt Mode 輸出影像訊號時,無論是自 CPU 的 iGPU 原生輸出或是自 GPU 轉接,皆不能如 Thunderbolt 一樣進行影像與數位訊號的同步輸出入功能,不過對真正有使用 Type-C DP Alt Mode 顯示器的使用者則省了一條專屬傳輸線的額外價格。但要注意的是 DP In 功能的插槽無論是否使用內顯皆不具備輸出功能,若 ProArt B660-CREATOR D4 要輸出處理器內顯的 DP 訊號需透過 USB Type-C DP Alt Mode 。

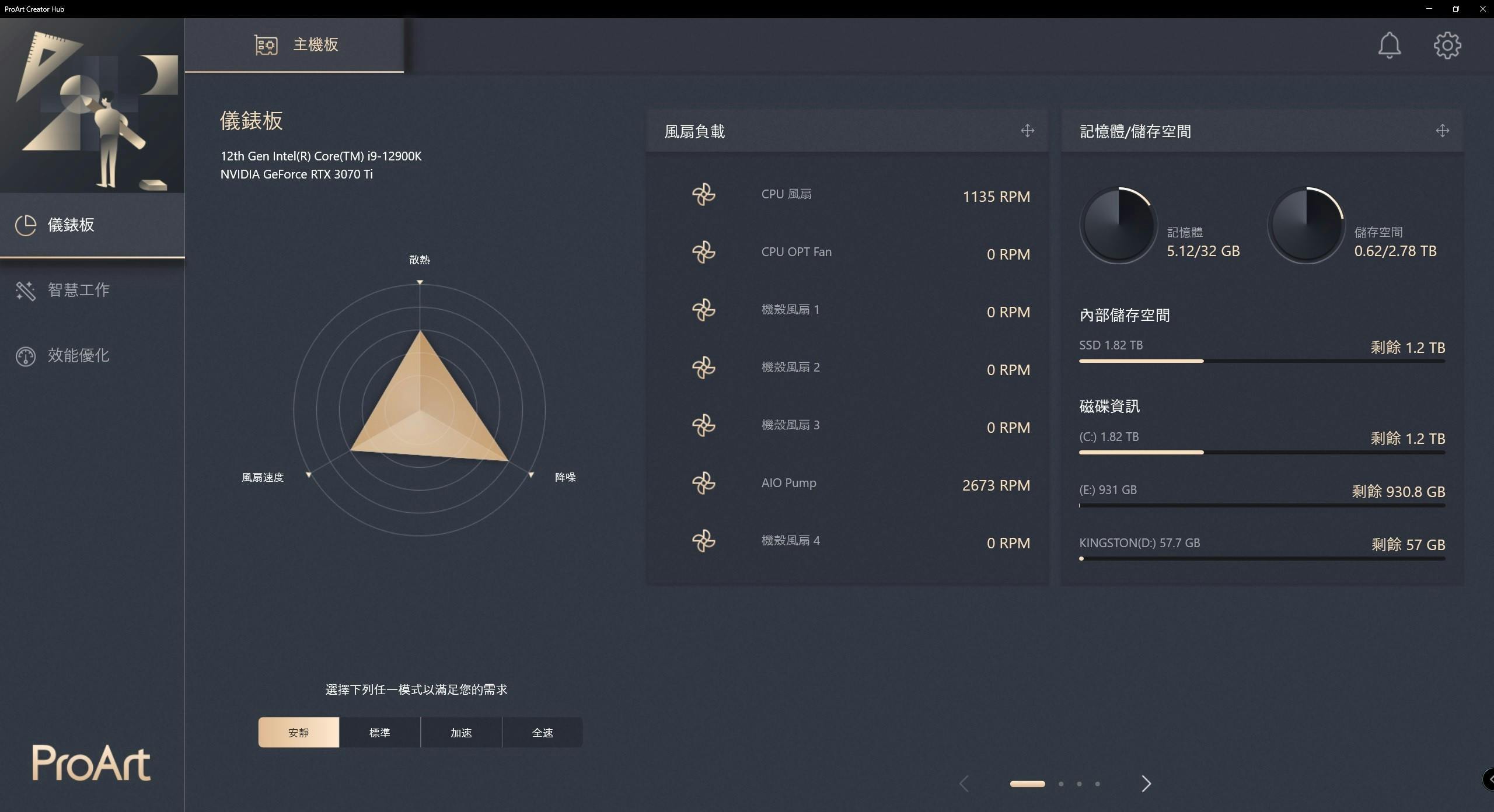

▲ ProArt CREATOR Hub 可監控與管理系統效能與模式

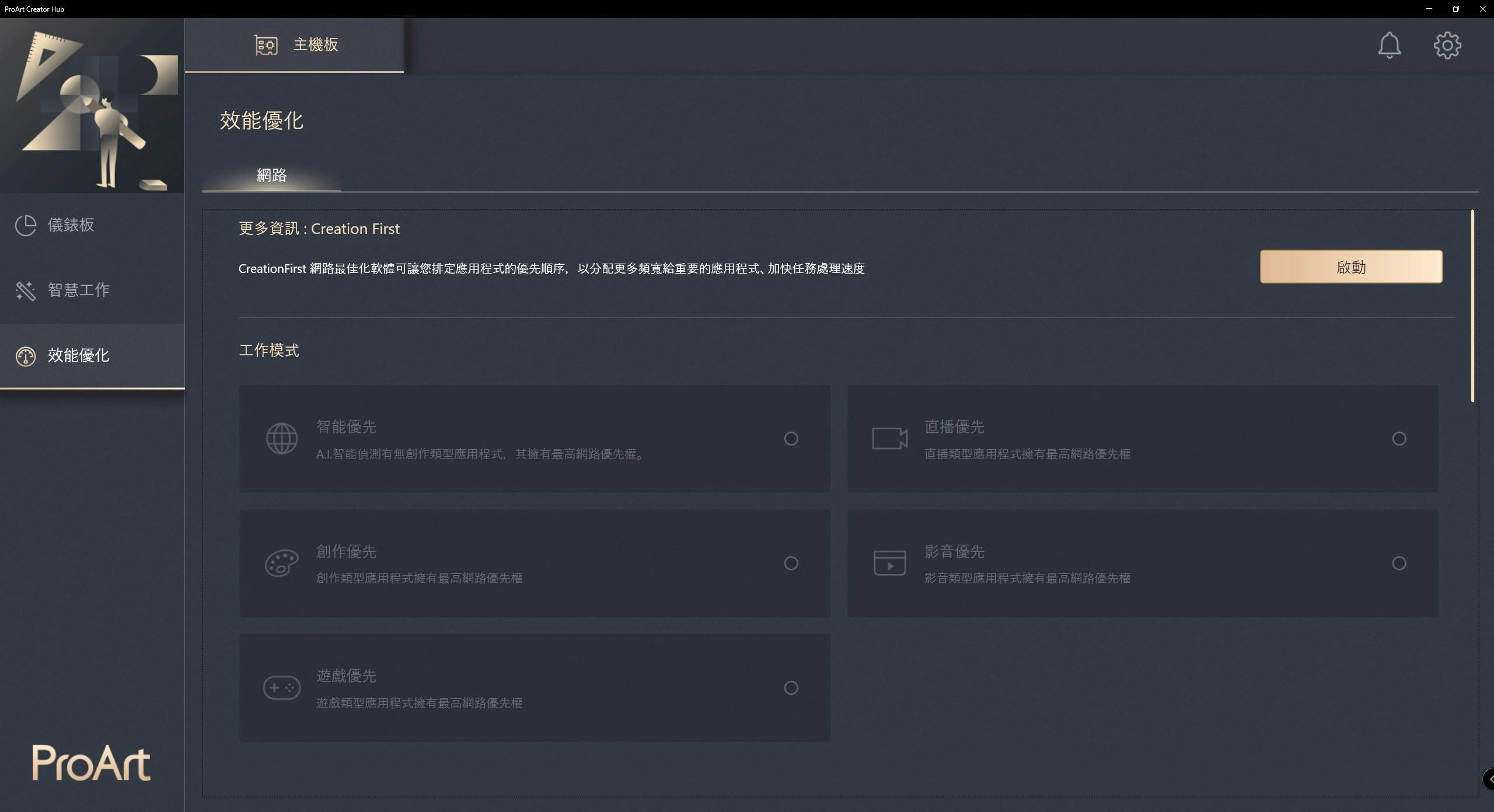

▲可針對網路資源管理進行分配

在軟體功能部分,稍微比較特殊的是 ProArt B660-CREATOR D4 除了開機即自動提示安裝 ARMOURY CREATE 管理軟體、華碩的 AI SUITE 以外,亦針對 CREATOR 包括板卡、顯示器、周邊產品等提供 ProArt Creator Hub ,包括系統效能的設定、硬體監測、風扇運轉、網路流量管理以外,若搭配 ProArt 顯示器還提供螢幕的完整設定,不過此次仍是搭配一般顯示器故只顯示主板相關資訊。另外,ProArt Creator Hub 建議透過 ARMOURY CREATE 下載與更新,筆者在 Windows 11 的環境下使用官網連結到 Windows Store 無法找到軟體,安裝完成後也無法透過 Windows Store 更新,但直接使用 ARMOURY CREATE 就可正常安裝。

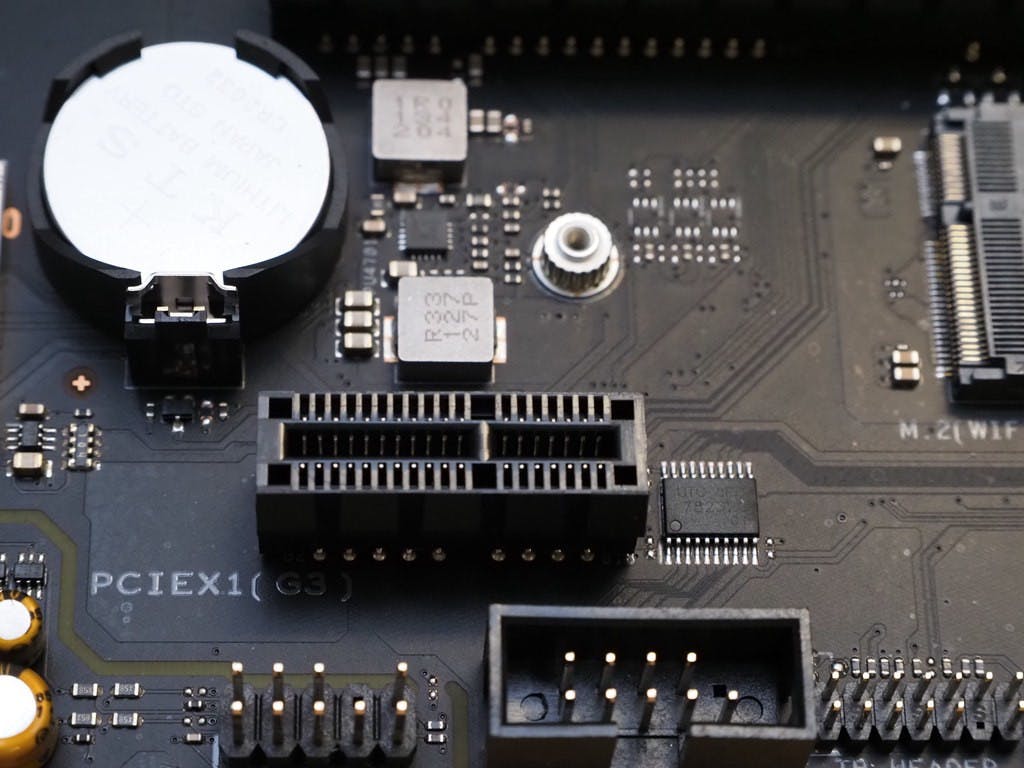

▲ Thunderbolt 的插針與預留一條安裝擴充卡用的 PCIe x 1 Gen 3 在靠近的位置

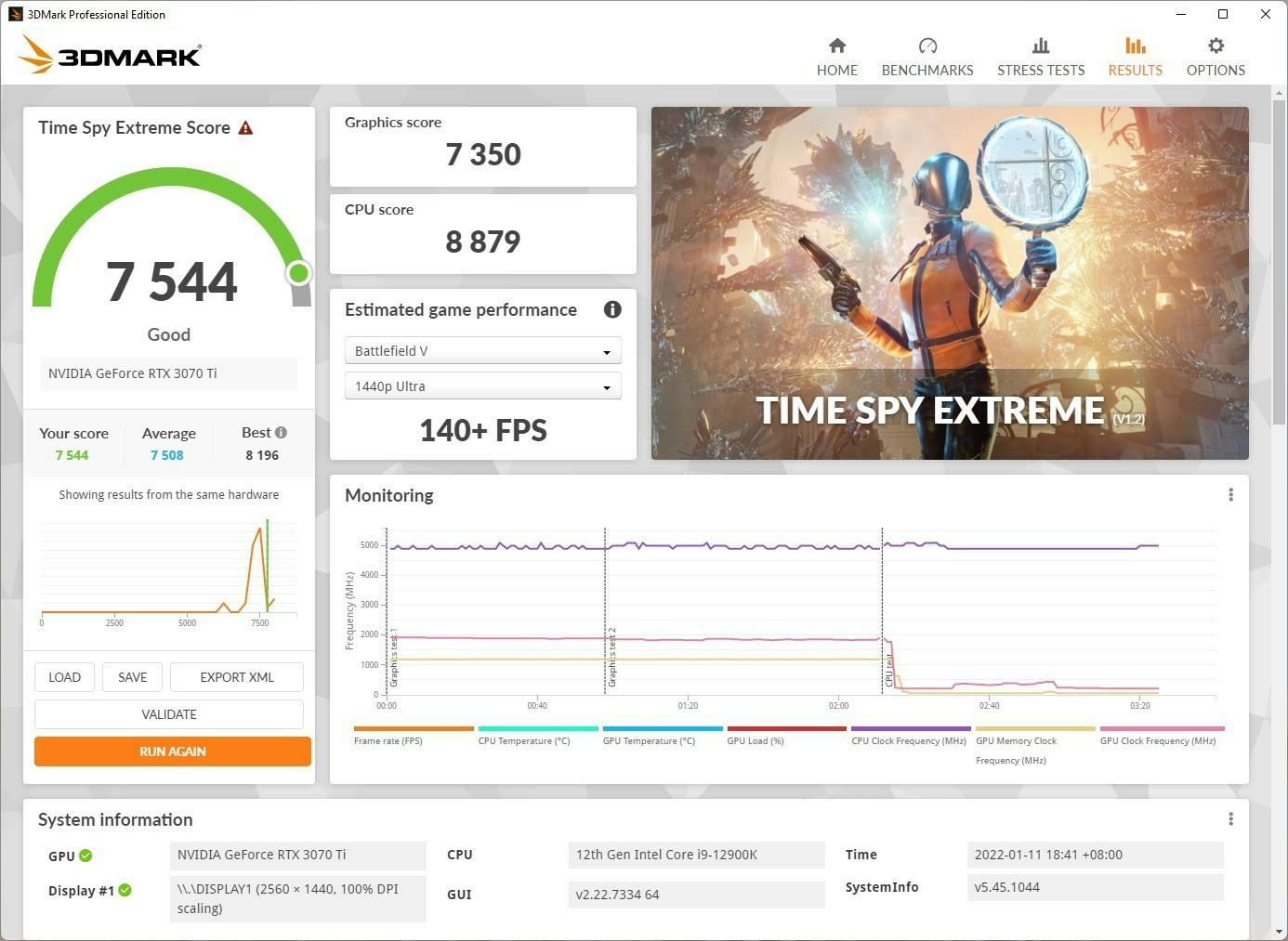

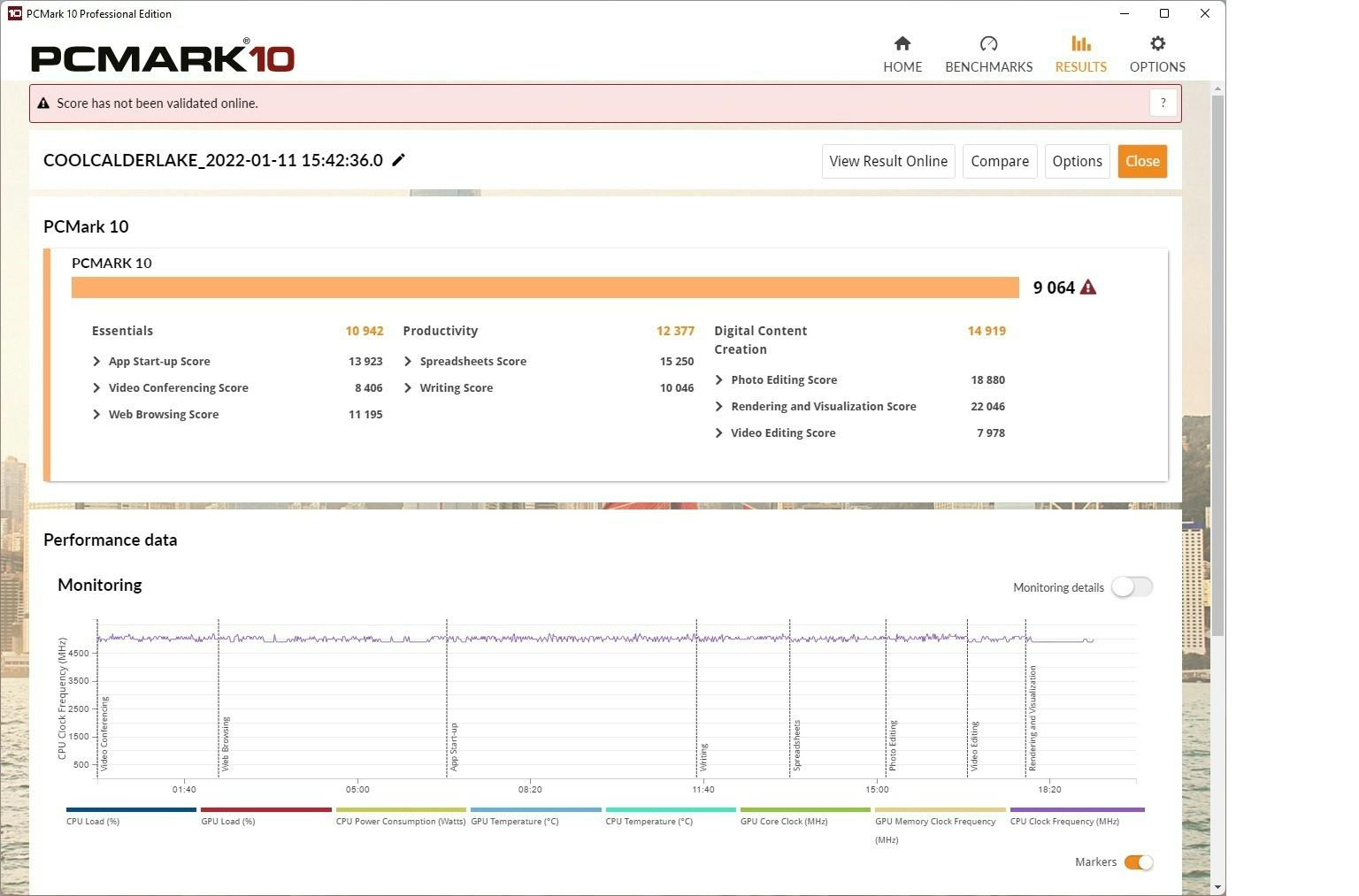

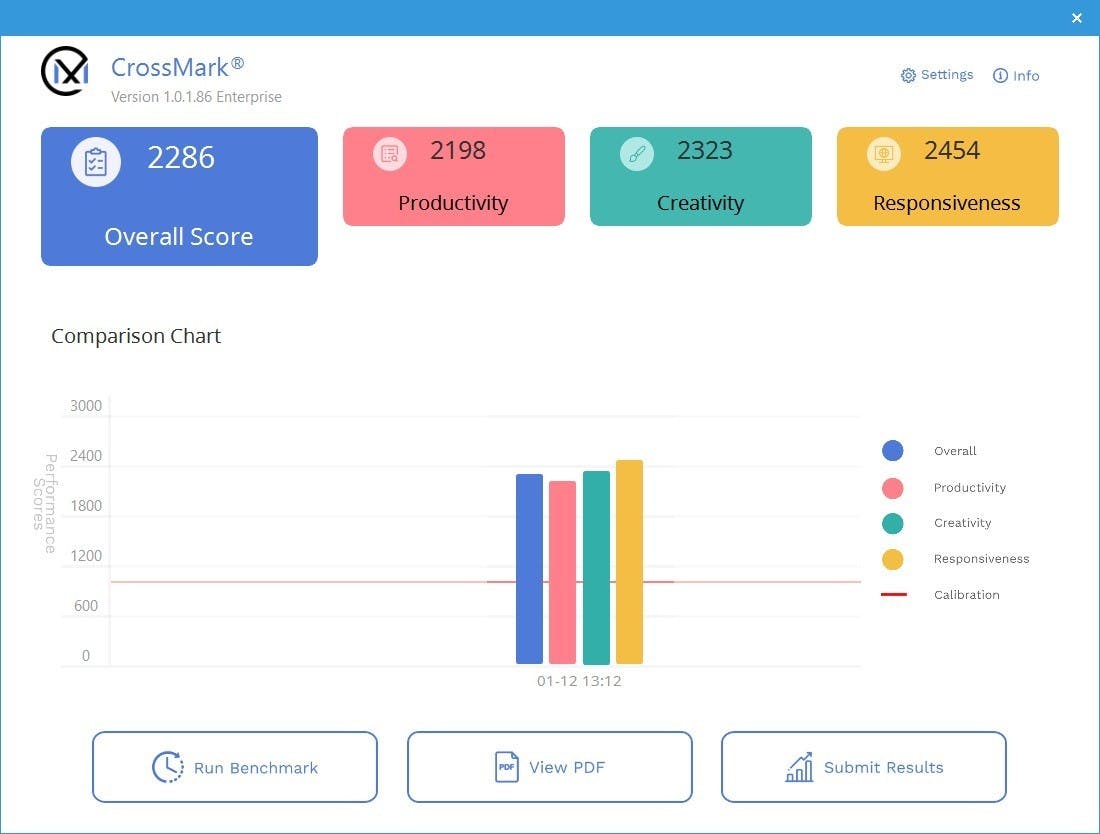

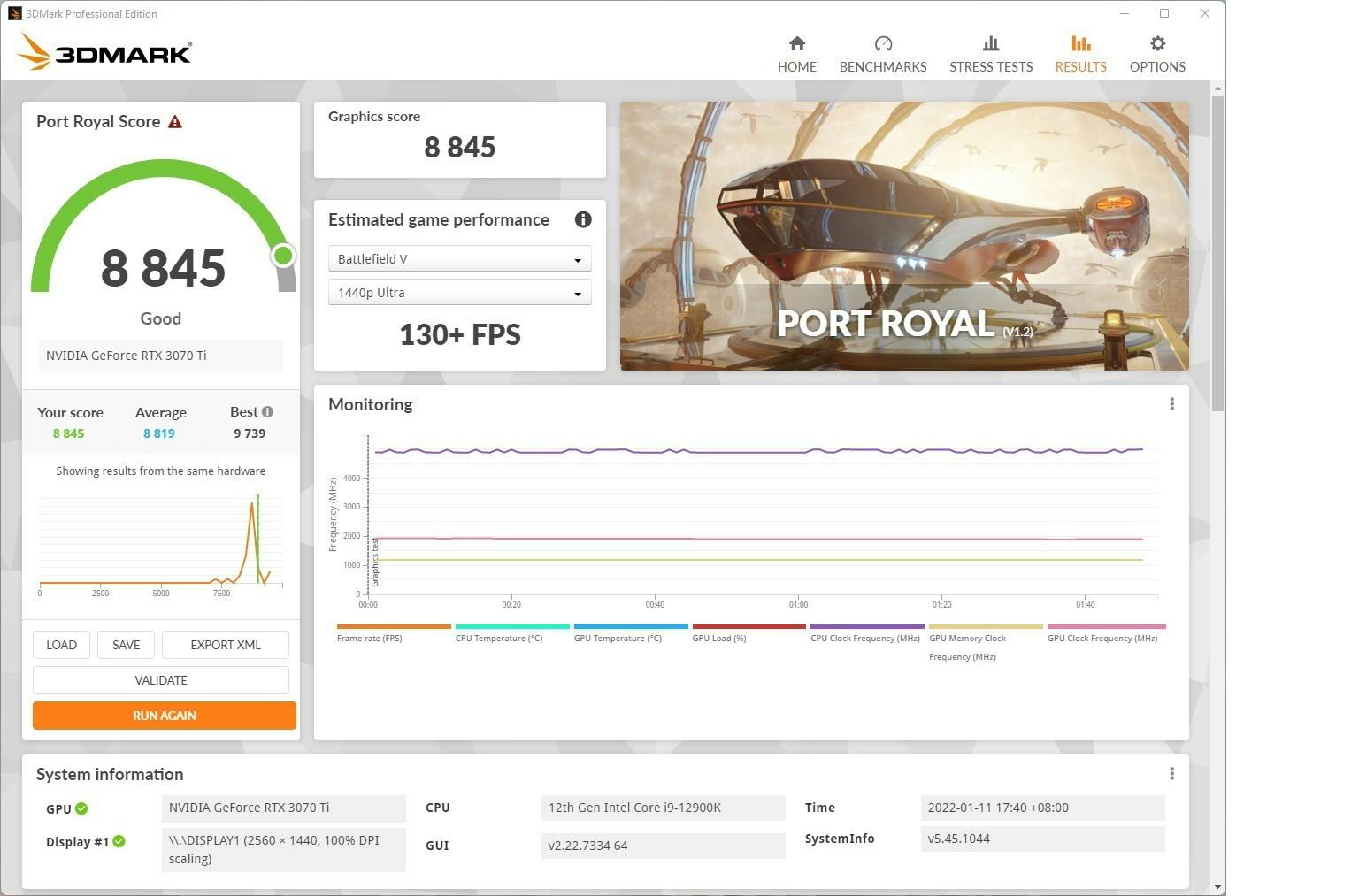

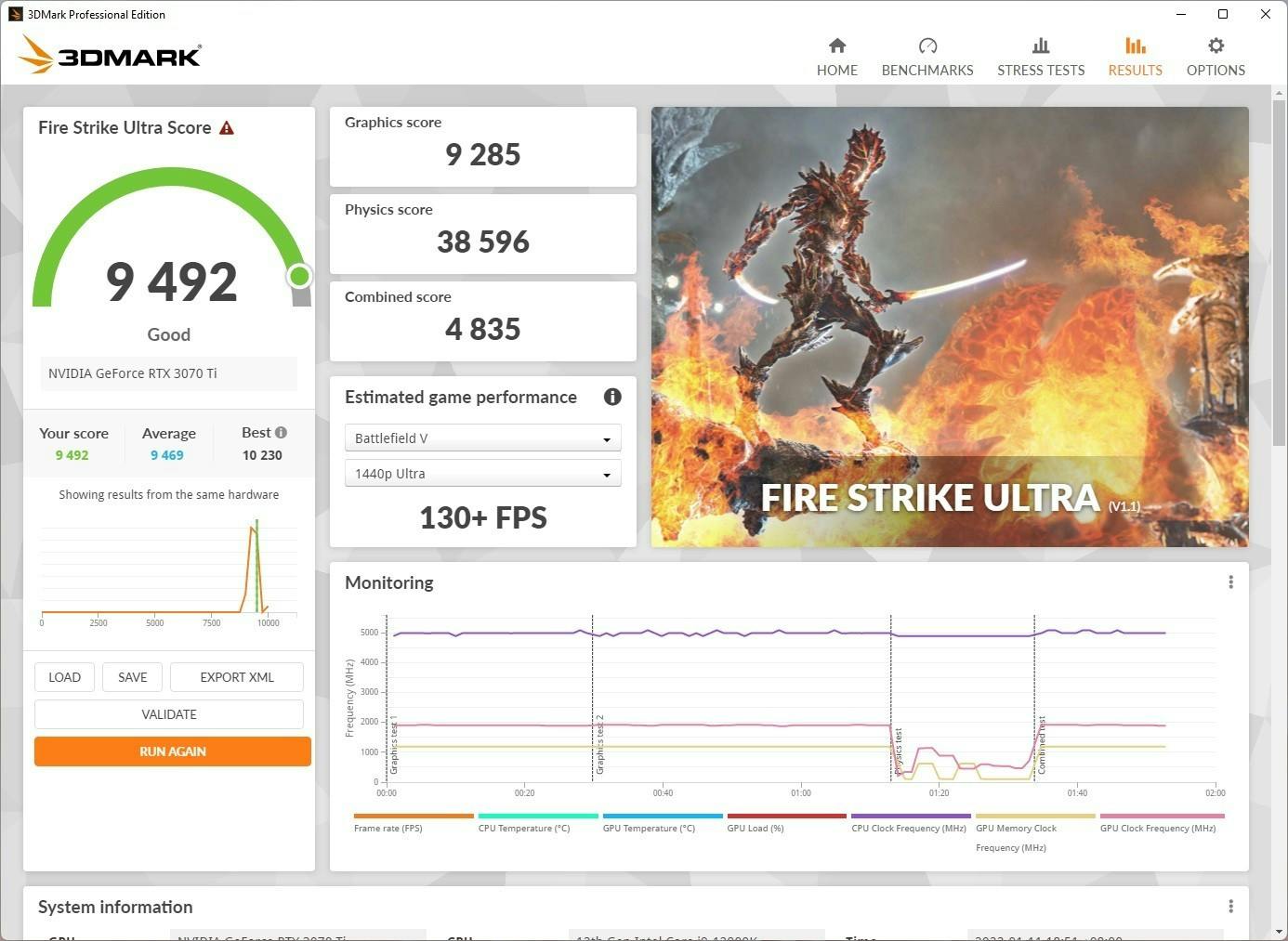

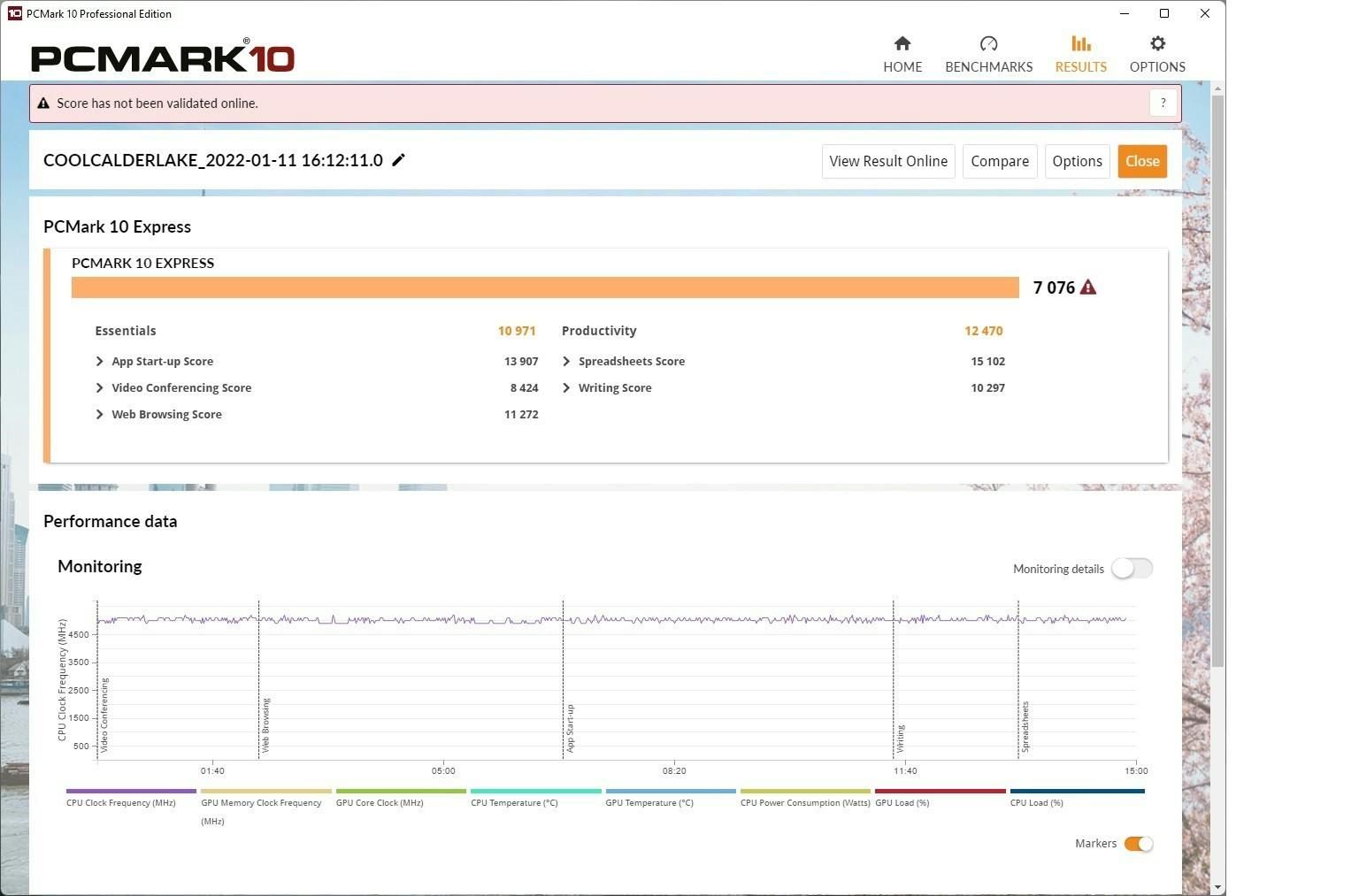

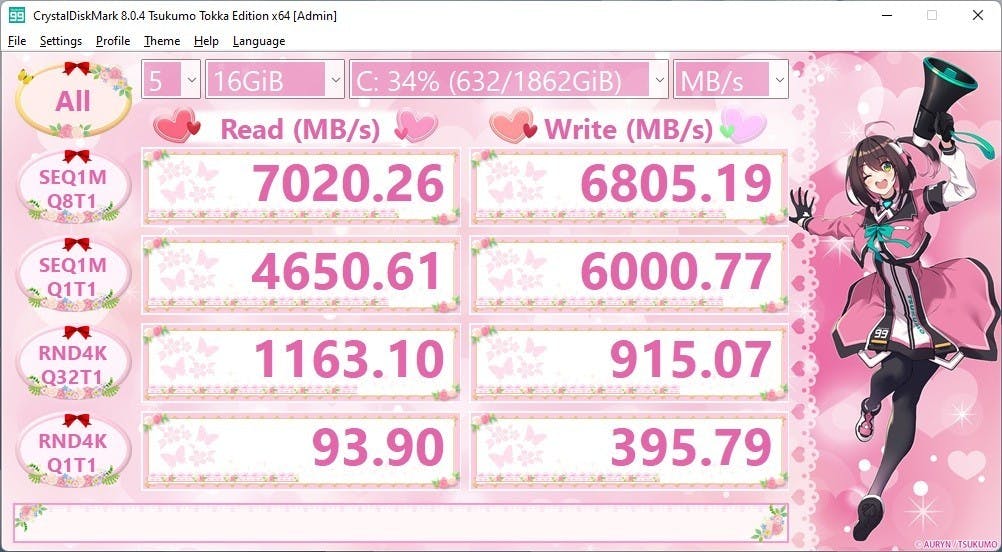

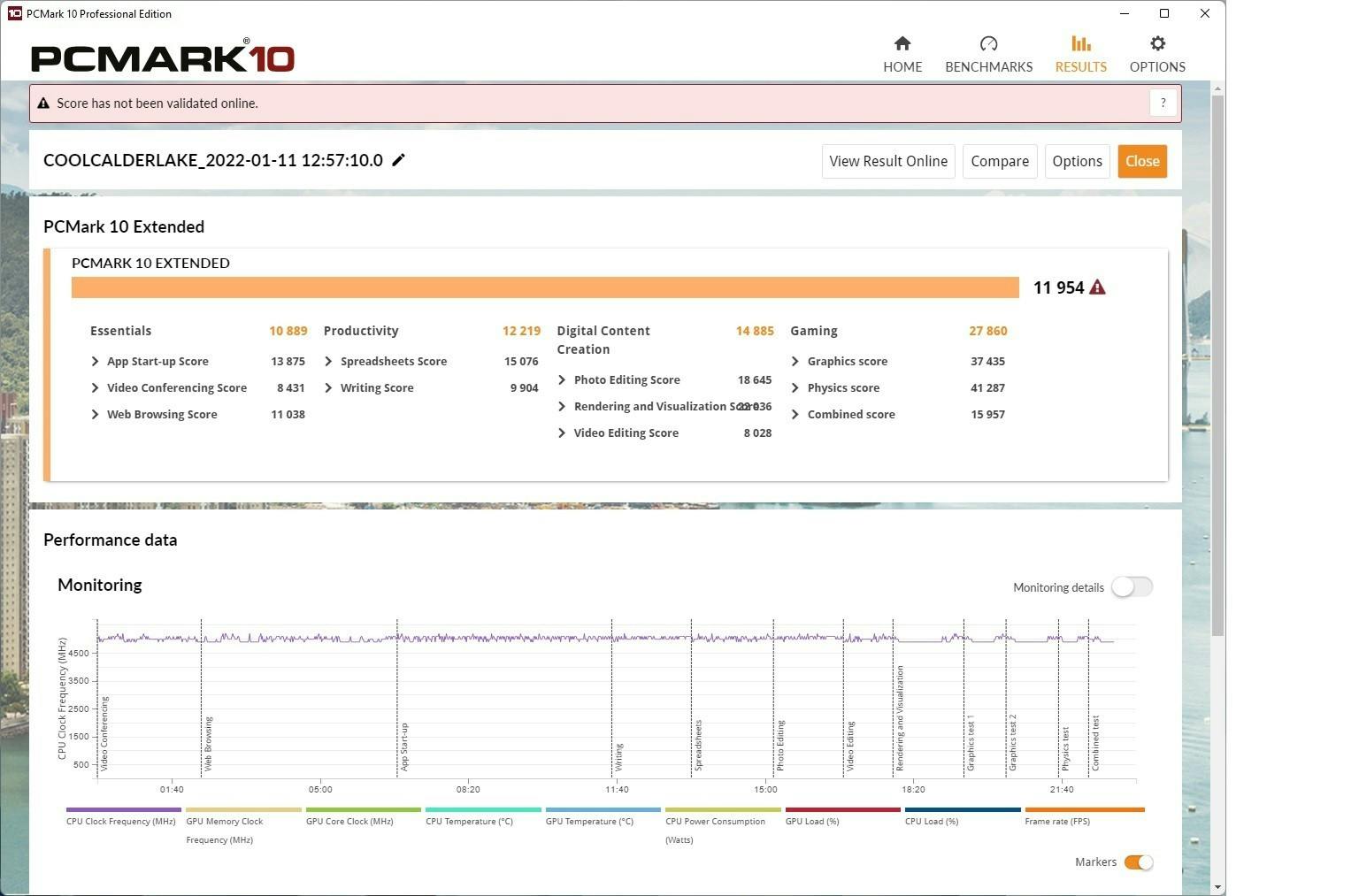

此次測試使用 Intel i9-12900K ,搭配 NVIDIA RTX 3070 Ti 顯示卡,金士頓 Fury DDR4 3200 16GB x 2 、金士頓 FURY Renegade 2TB SSD ,CPU 散熱則採用華碩 OG STRIX LC II 360 ARGB 水冷散熱器,搭配 Fractal Design Ion+ 白金 860W 模組化電源供應器。當然以一般的配置而言應該會搭配非 K 版本處理器,不過畢竟手邊只有 Intel 提供的平台樣品可用...

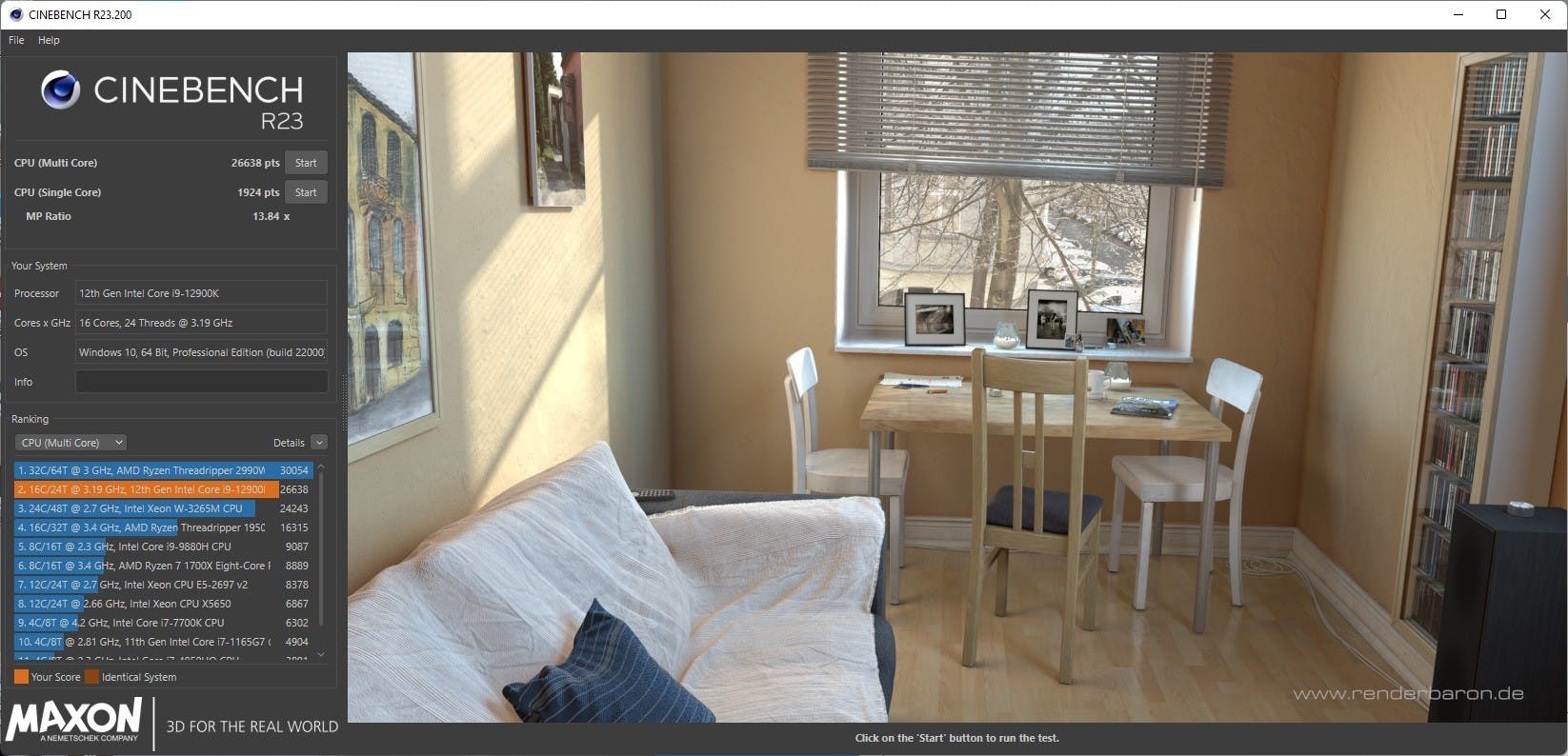

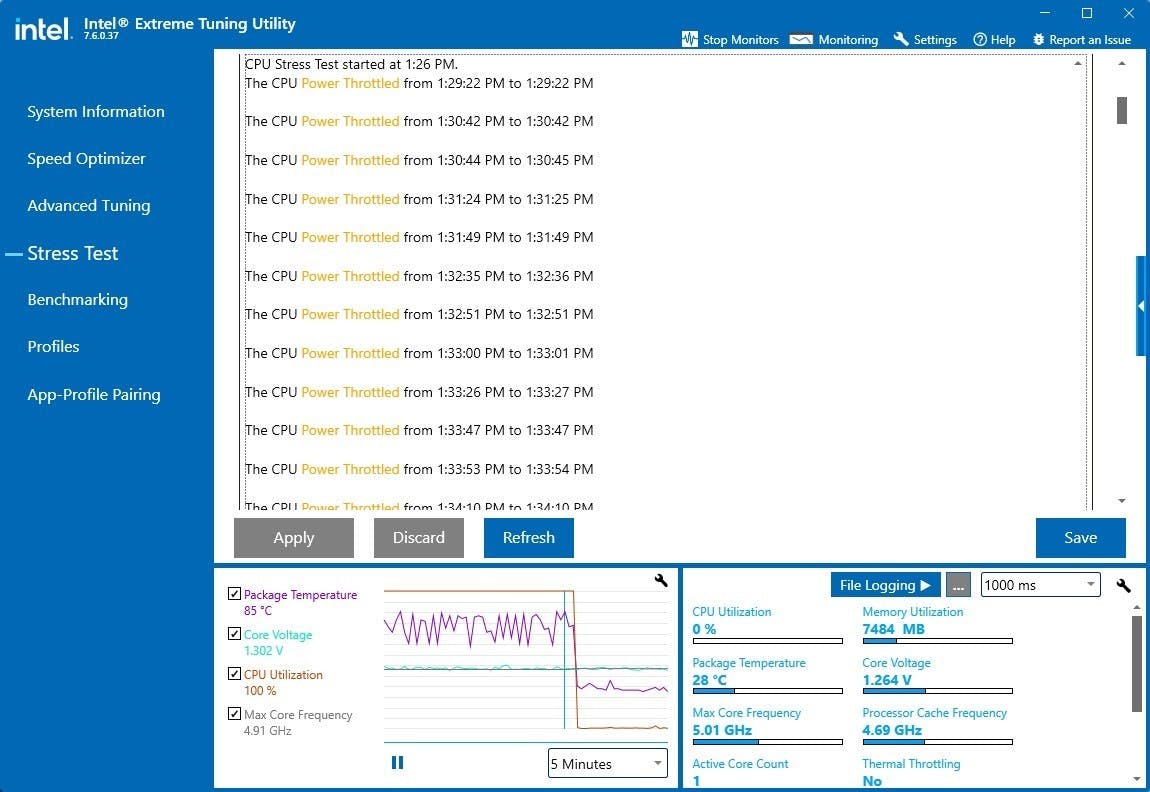

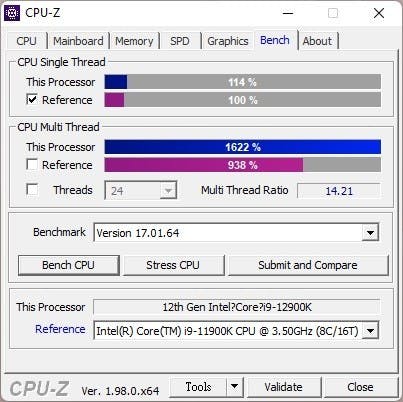

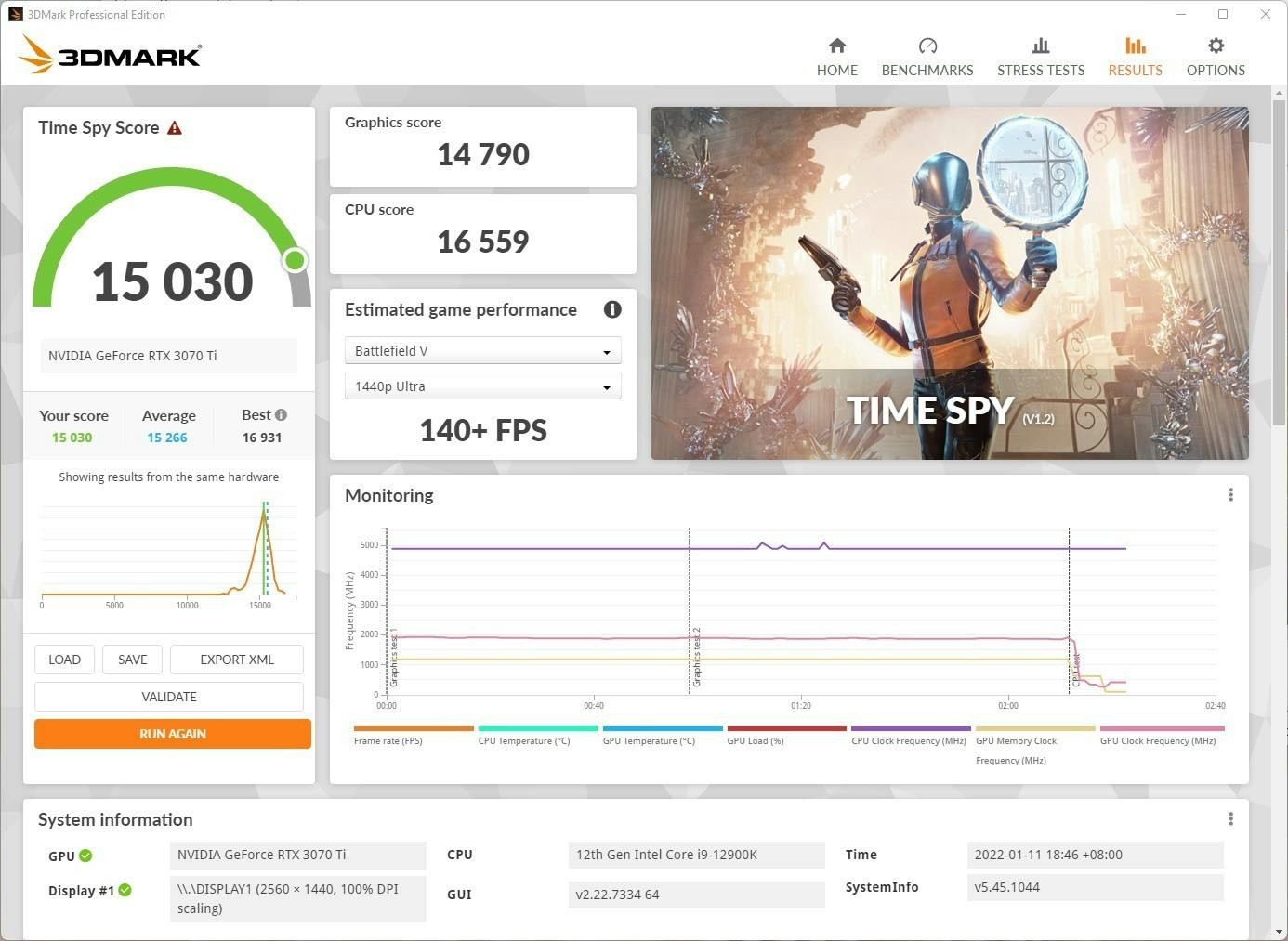

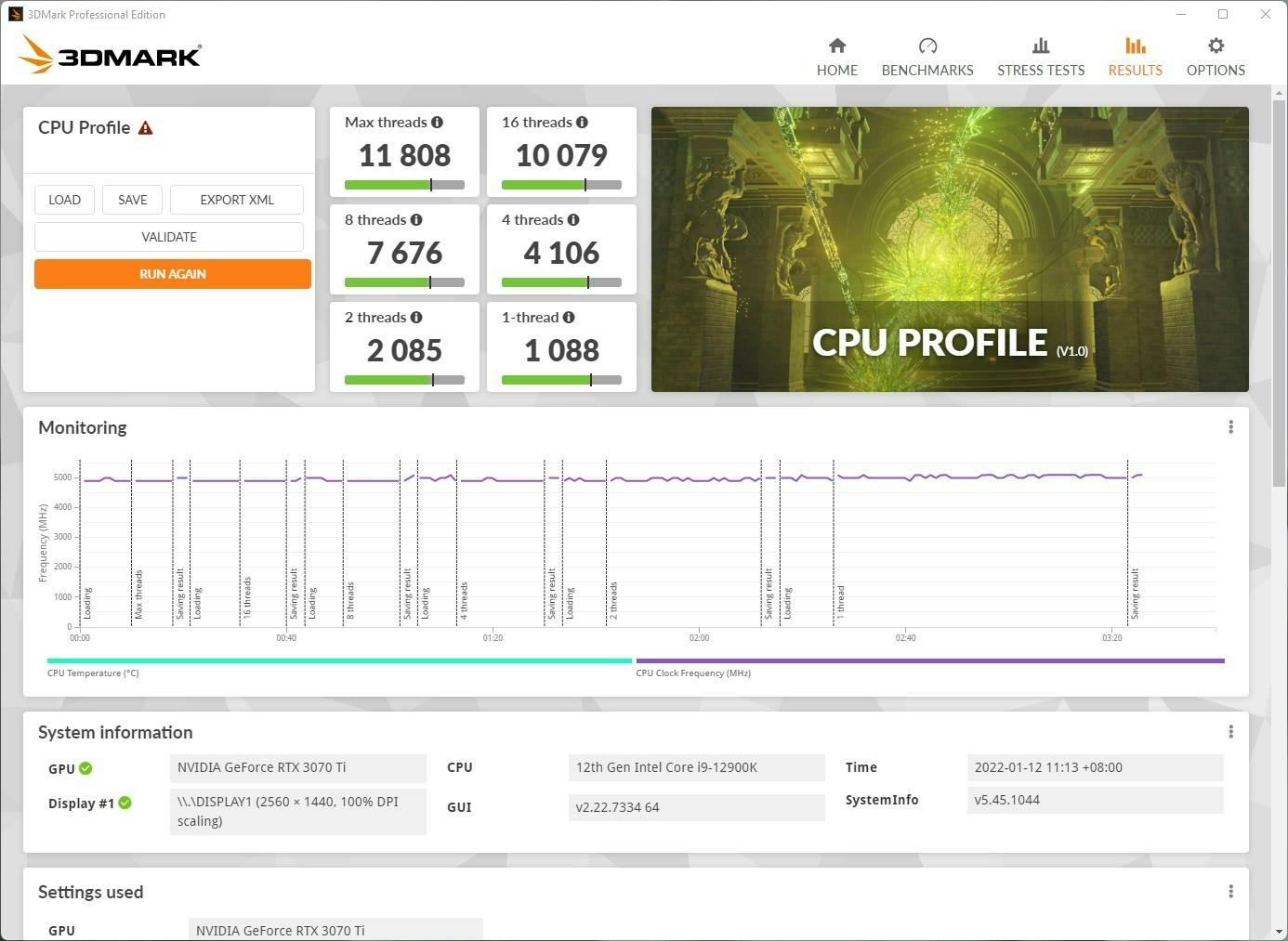

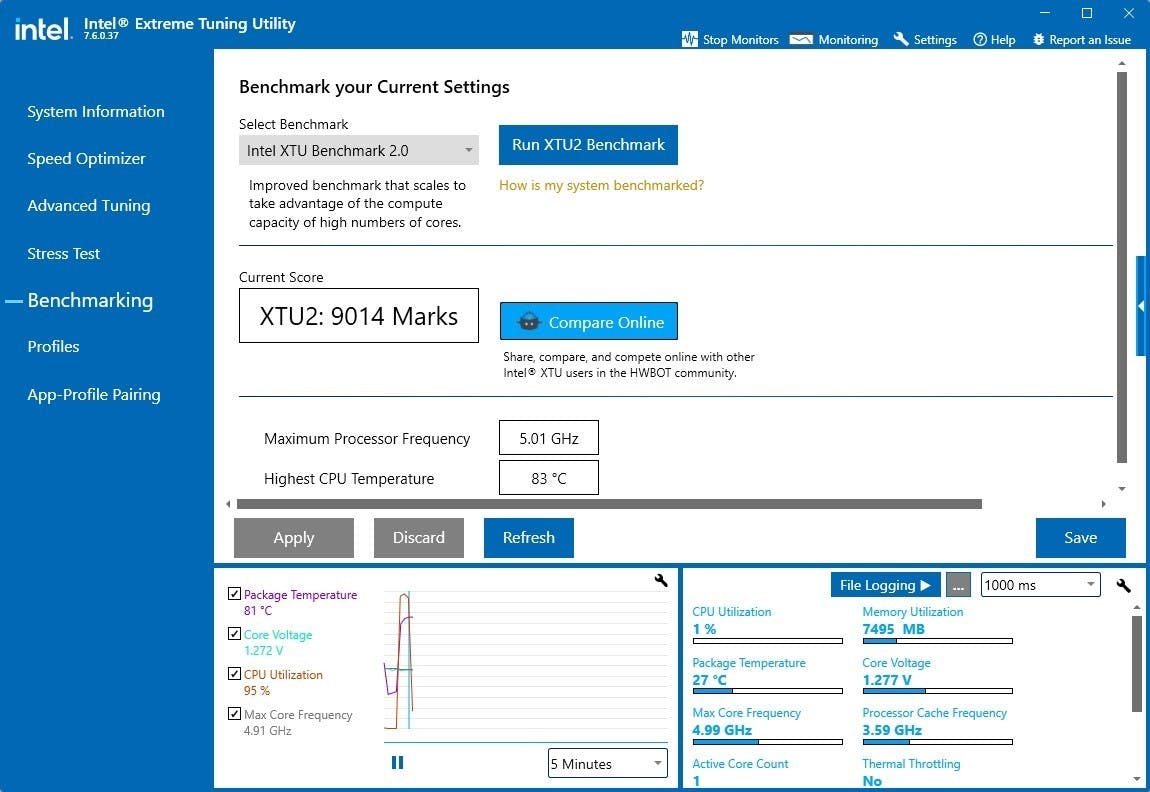

▲雖然無法超頻,不過預設高時脈的 i9-12900K 仍有一定的優勢

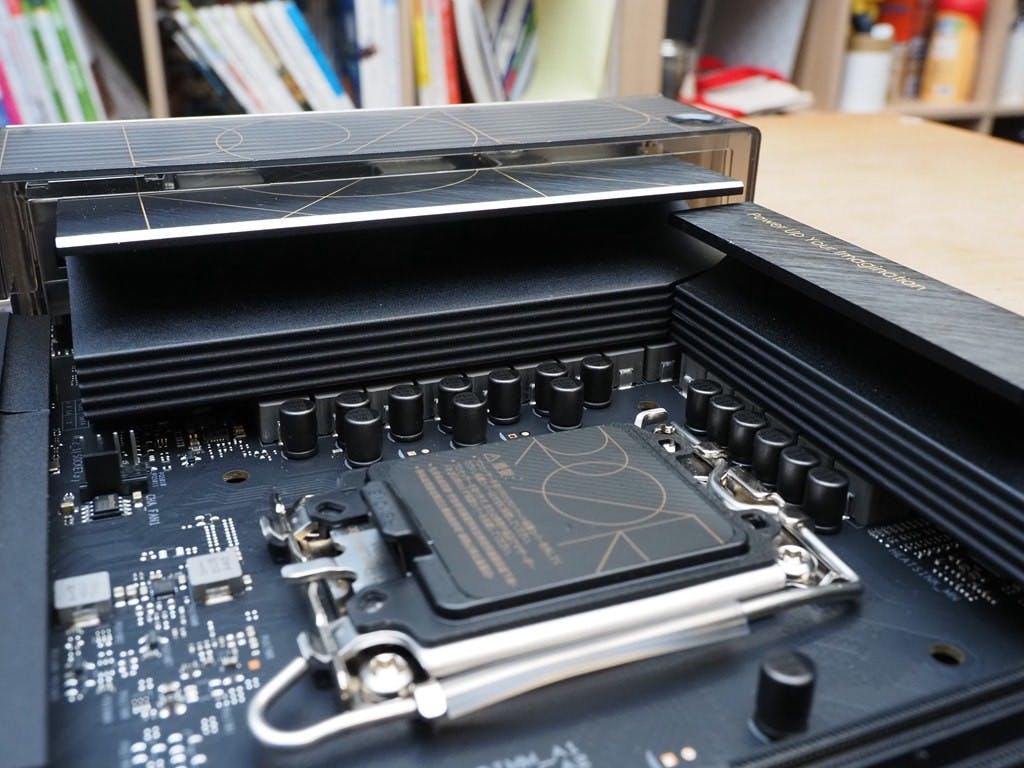

雖然 ProArt B660-CREATOR D4 的 12+1 相電源算是中規中矩,但以 B660 晶片組的 DDR4 主機板已經是偏中高階的配置,加上 B660 晶片並無 CPU 超頻能力,以這樣的供電配置也足以穩定與長時間連續驅動 i9-12900K ,華碩官方也強調 ProArt B660-CREATOR D4 的元件在出廠前就進行過 168 小時的耐久測試預,並在 45 度環境與 80% 濕度環境進行驗證,就是為提供 24/7 的連續運作可靠度。

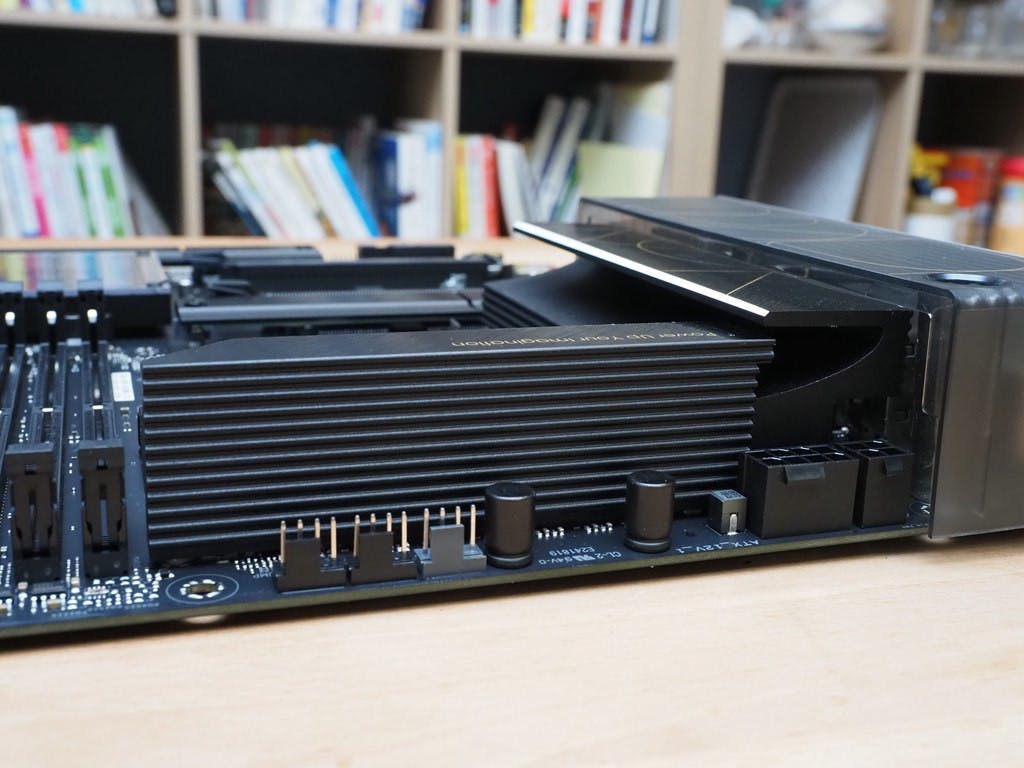

▲厚實的電源模組被動散熱片

ProArt B660-CREATOR D4 鎖定的使用者客群相較電競產品線是更重視特殊需求與連續高負載可靠性,畢竟如轉檔一類的內容處理就很可能是以滿載的情況連續執行,而 ProArt B660-CREATOR D4 則是以工作站等級的 24/7 可靠性作為產品訴求,高於一般消費級產品 8/5 的耐用可靠度,並提供 1Gbps + 2.5Gbps 雙有線網卡與預留 Wi-Fi 網卡模組升級插槽。

▲著重可靠與低調設計的 ProArt 很適合搭配設計簡約的機殼

且 ProArt B660-CREATOR D4 特別把高速的 USB Type-C 3 Gen 2x2 改為前置面板的 Type-C 插槽,便於使用者從前面板連接高速外接硬碟,不須把手伸到後方 IO 板,同時還相容 60W 的 USB PD 3.0 與 QC 4.0 快充,與特殊的獨立顯示卡轉 USB Type-C DP Alt Mode 功能等,輔以更為低調簡約的視覺設計,自設計感、可靠性與功能滿足創作族群所需。
