COMPUTEX 2023 :華碩展出 360 水冷頂級顯示卡 ROG Matrix GeForce RTX 4090 ,以及橋接 PCIe 電源的背 I/O 主機板與無電源母座顯示卡概念

2023.05.31 05:58PM

華碩在 COMPUTEX 2023 展示兩項有趣的技術,一項是將於 2023 年第三季推出的頂級水冷散熱顯示卡 ROG Matrix 4090 ,另一項則是因應當前 PC DIY 玩家藏線需求,透過結合背插 IO 主機板與供電金手指的主機板對顯示卡直接供電概念。

採用液態金屬介質與磁吸風扇的 ROG Matrix GeForce RTX 4090

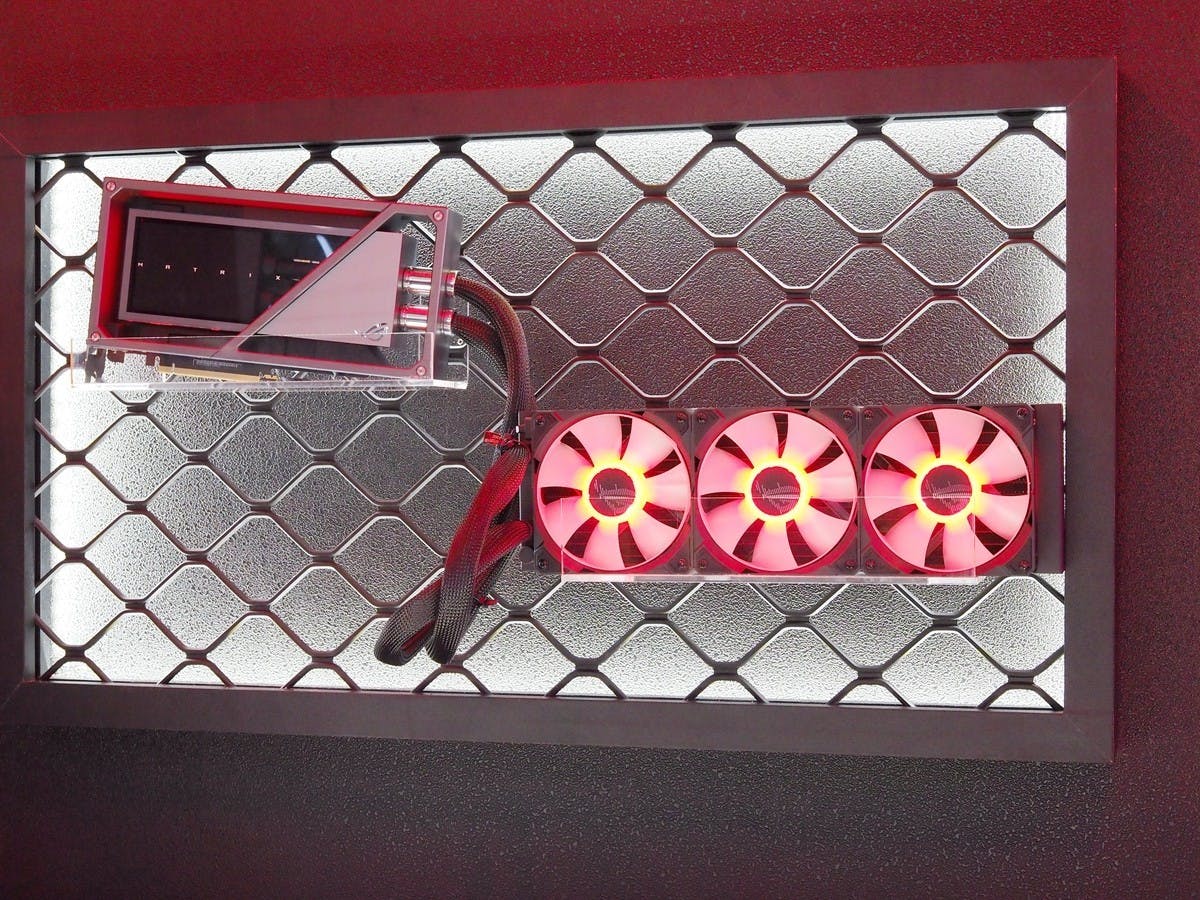

▲ ROG Matrix GeForce RTX 3090 借助散熱系統與 360 水冷將時脈提升到更高的境界,預計第三季問世

ROG Matrix 是 ROG 系列顯示卡的金字塔頂峰產品, ROG Matrix GeForce RTX 4090 藉由搭配大型散熱模組與連接至 360mm 一體式水冷,在維持系統峰值效能的同時進一步榨出更高的時脈,也預計是業界設定最高時脈的 GeForce RTX 3090 ;其位於顯示卡主體的散熱片強調不僅覆蓋 GPU 晶片、 VRM 與記憶體,還同步覆蓋發熱元件,同時亦在 GPU 晶片與散熱之間使用液態金屬散熱膏,能進一步減少 10 度發熱;而 360 水冷排的風扇則為磁吸模組化設計,可大幅降低風扇供電與 RGB 同步的線材。

TUF Gaming 主機板對顯示卡直接供電的概念組合

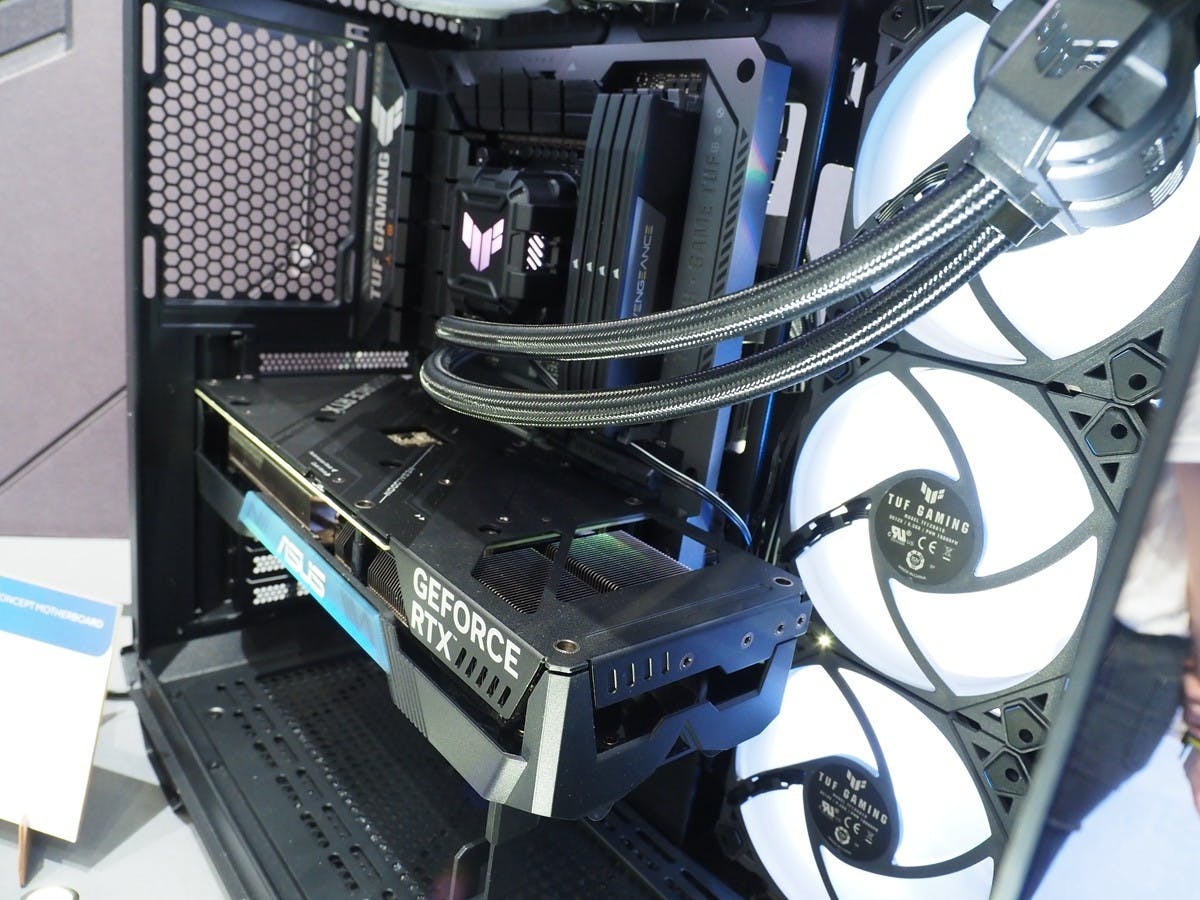

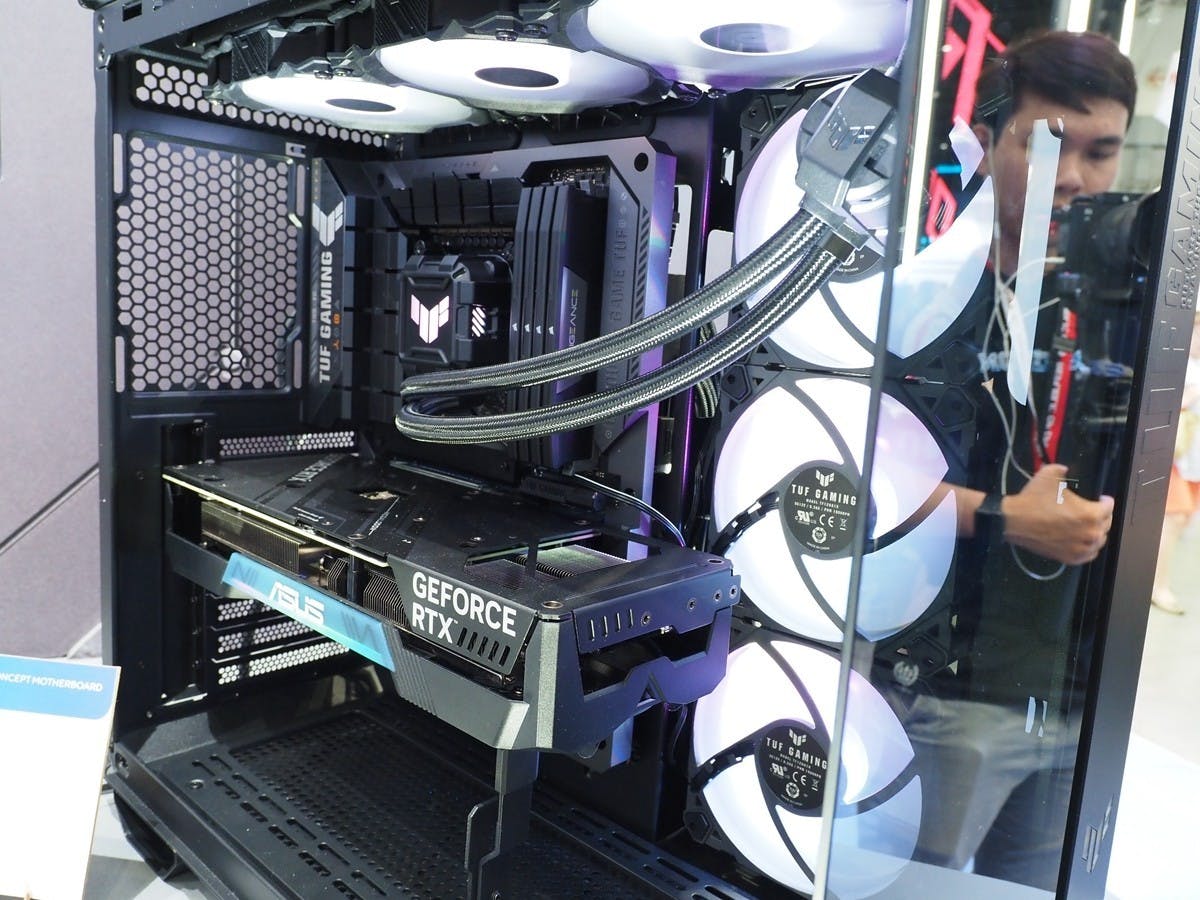

▲利用將顯示卡供電轉移到金手指,解決顯示卡供電線材無處可藏的問題

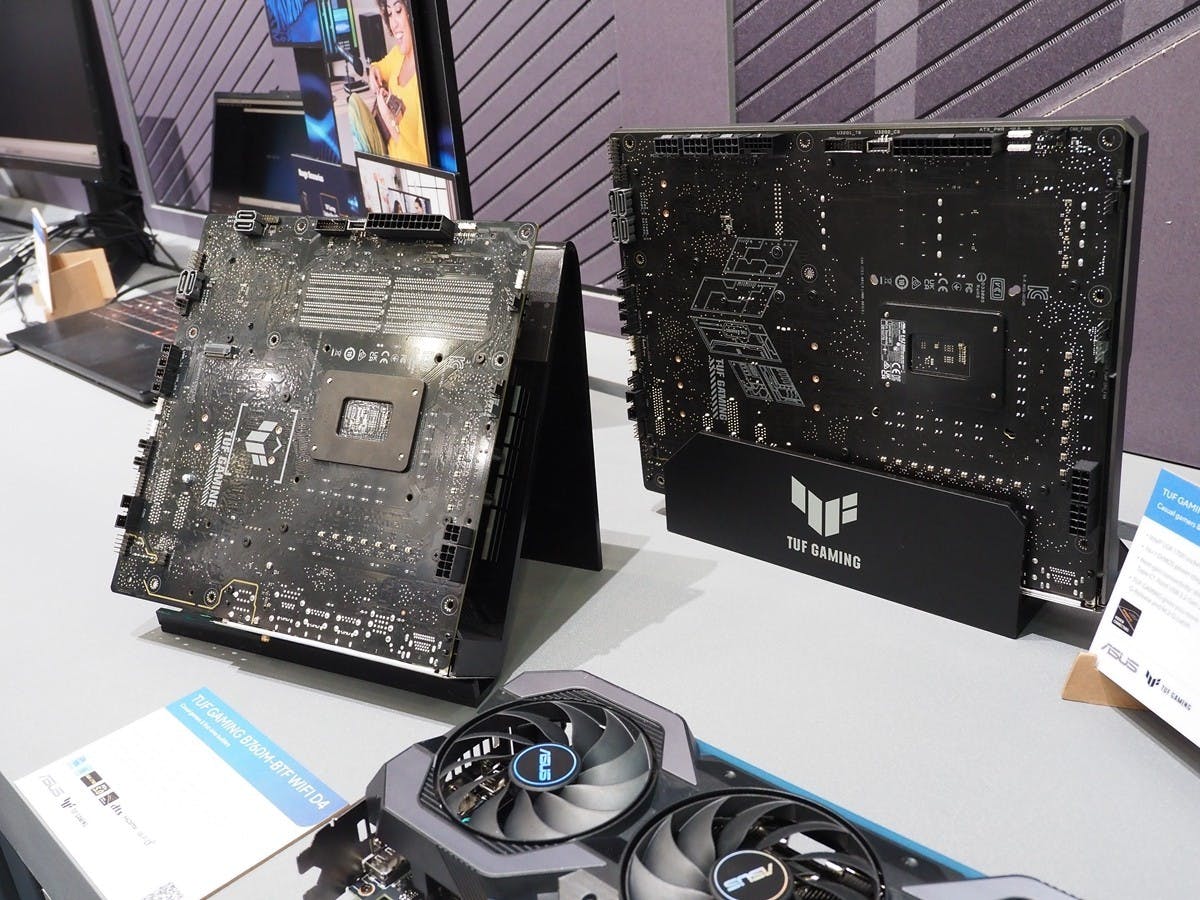

▲左為已上市的 TUF Gaming 的 M-ATX 背插主機板,右為此次可直接對顯示卡供電的概念主機板

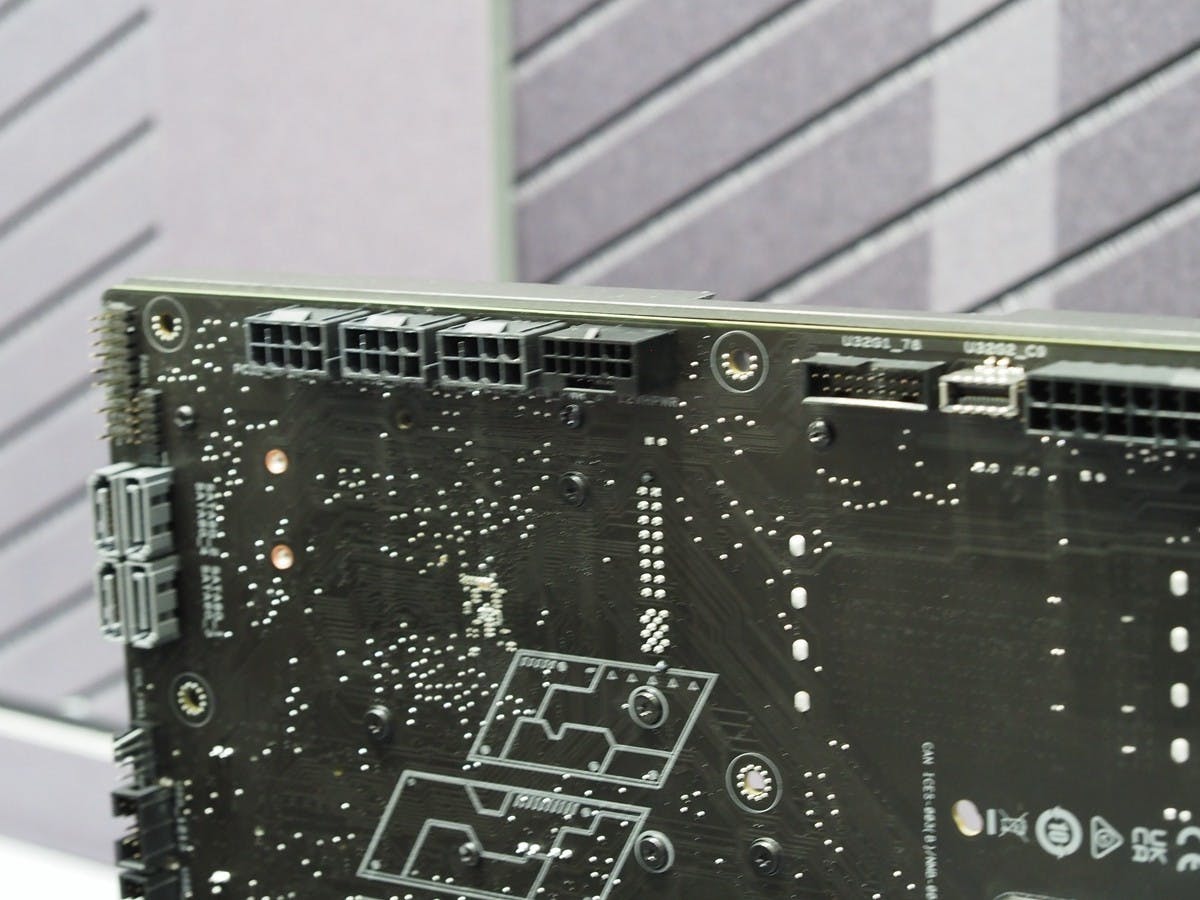

▲主機板後方提供顯示卡用的電源輸入母座

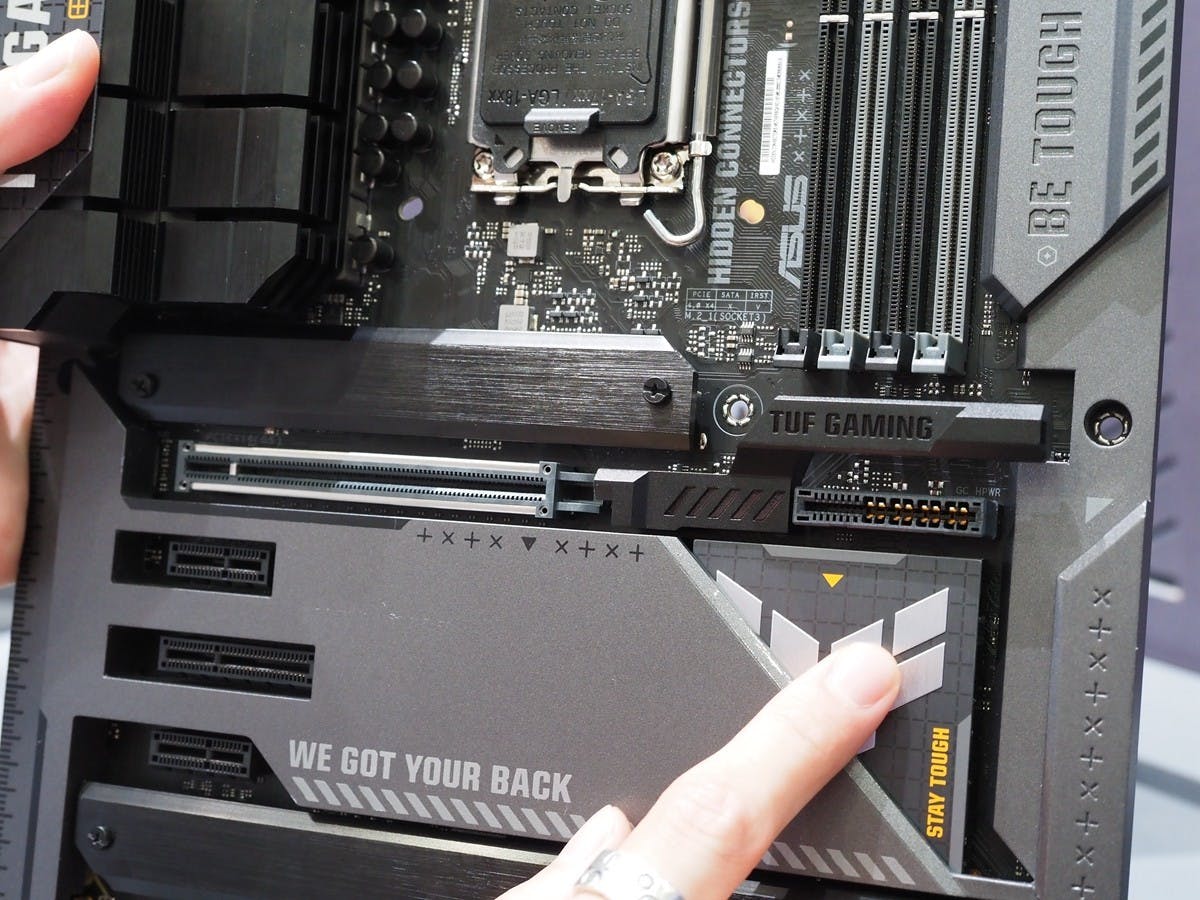

▲在 PCIe x 16 後方追加一組供電金手指

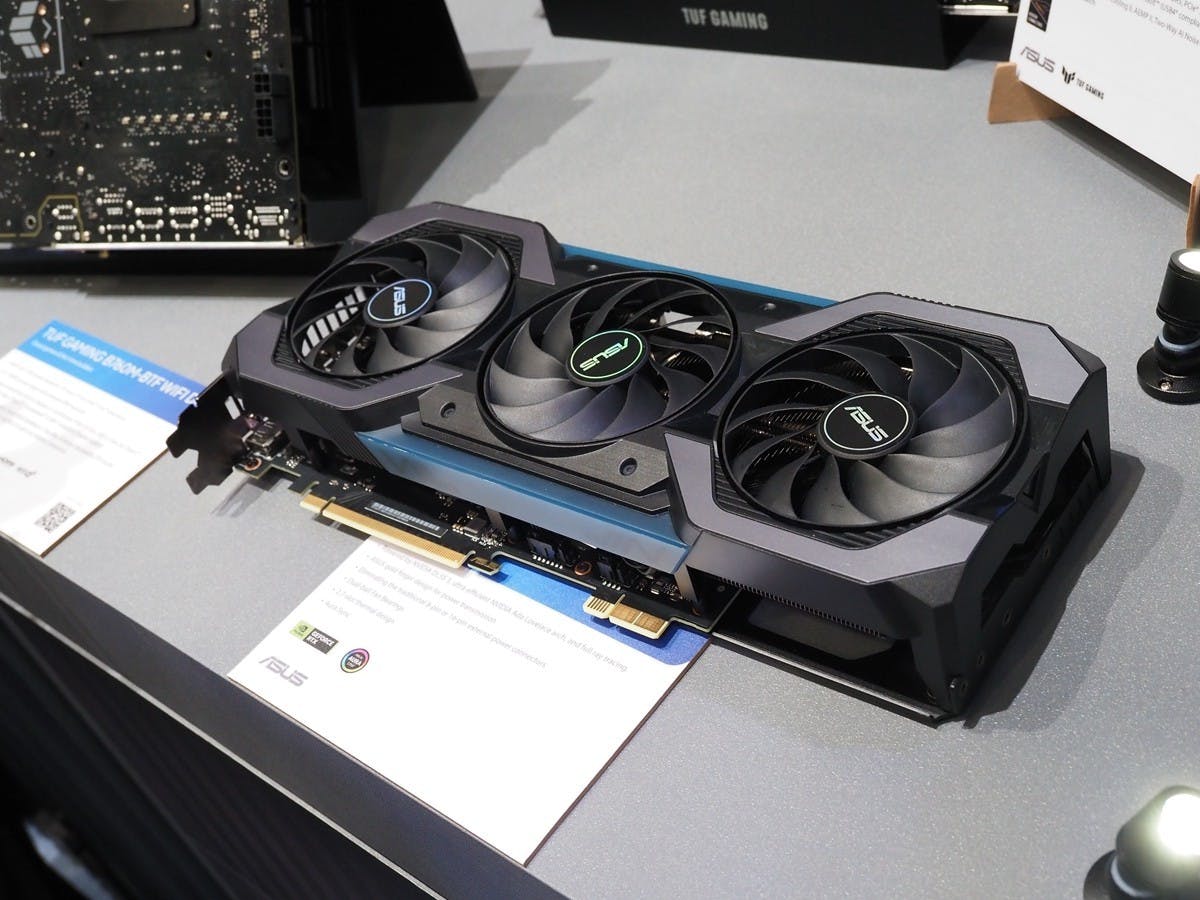

▲改用主機板供電的 GeForce RTX 4060 Ti 顯示卡

華碩團隊在日前已經推出採用背插式 IO 設計的 TUF 主機板,藉由將主機板包括供電、 SATA 、 USB 等 IO 反轉到 PCB 背面,使裝機玩家能將線路藏於機殼背面,不過即便主機板 I/O 翻轉,但顯示卡仍須至少一條纜線進行供電;華碩在一張 TUF Z790 的主機板背面配置三路的 PCIe 8 Pin 與 12VPHWR 母座,並透過主機板 PCIe x 16 連接器後方的金手指母座,與同樣在 PCIe x 16 後方多一組供電用金手指的 GeForce RTX 4060 Ti 顯示卡連接。根據華碩的說法,他們在搭配 GeForce RTX 4060 Ti 時並不需為了供電再增加 PCB 層數(相較同級 TUF Z790 ATX 主機板),不過畢竟是概念階段展示,並未測試更高功率的組合,確實若搭配更高功率的顯示卡有可能需要再追加層數,但此次主要仍為概念展示,暫無商品化的規劃。
