讓IDE裝置持續喘息的H67 ASUS P8H67 圖賞

2011.09.27 04:31PM
是讓IDE裝置持續喘息的H67 ASUS P8H67 圖賞這篇文章的首圖

這是幫朋友公司弄來的


雖然大家都知道


IDE的效能在現在已算是龜速了


IDE的接口也已在主機板內建的內容上逐漸淘汰


但...在中小企業的環境中...偏偏就是還需要這種規格


理由不要問...想了解老闆的邏輯是一件很可怕的事


與其花這個時間來想破頭...不如直接找個解會比較快一點


這張主機板對此狀況算是個解了


所以大夥就來看看吧

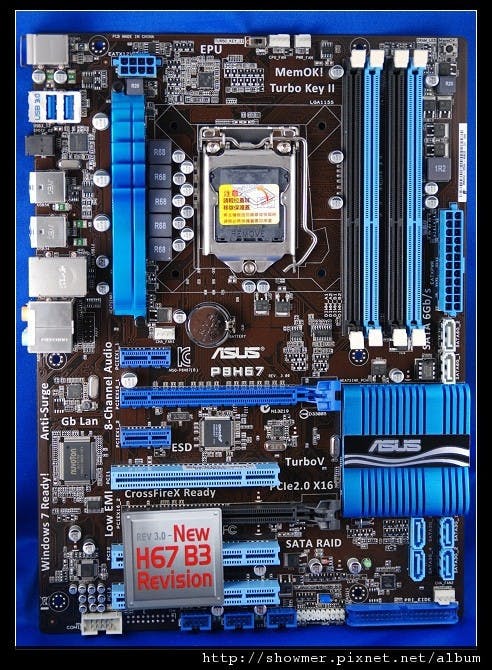

這是ASUS推出的板子


老實講...頗讓我意外的...以現在來說這板子算是怪規格了XD

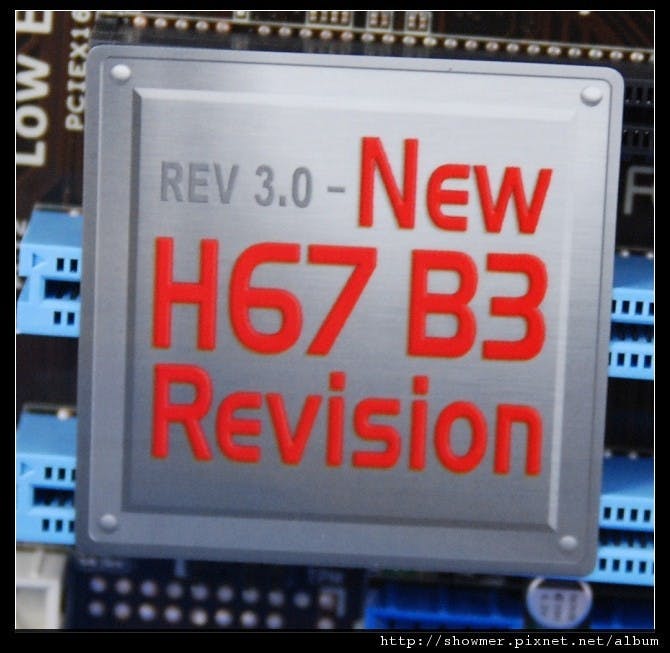

雖然現在很難買到B3以前的版本...但還是要大大的宣告一下


按這裡檢視外部圖片

直接來看點細節吧

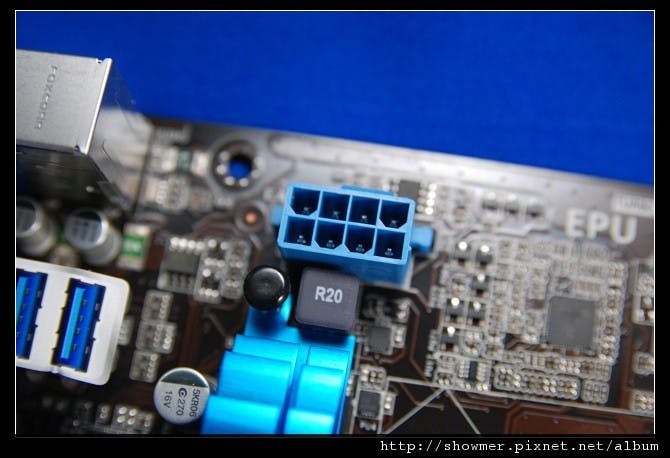

此主機板的ATX 12V使用8Pin輸入


當然了...只上4PIN還是可以啟動的


按這裡檢視外部圖片

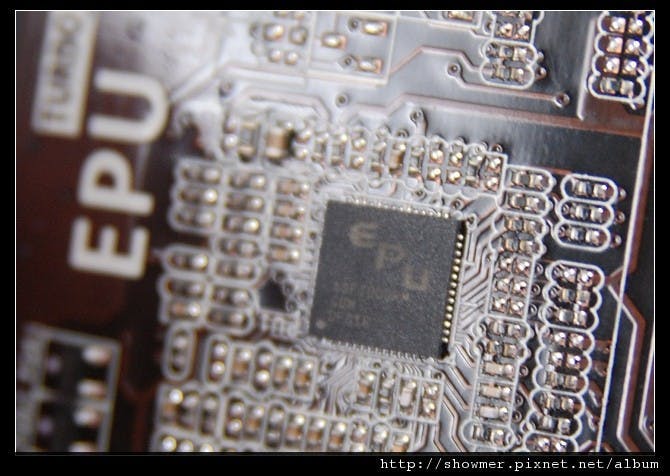

ASUS導入頗久的EPU技術


按這裡檢視外部圖片

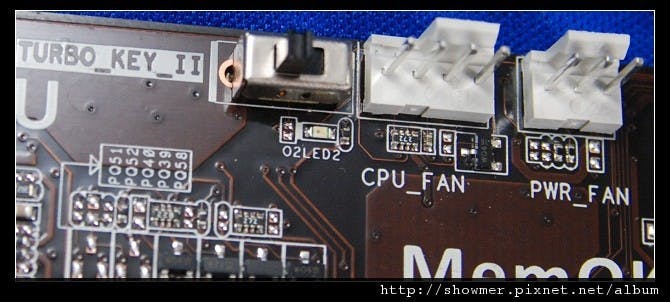

Turbo Key在近期的ASUS產品中都被改成指撥式開關


這是一種防止誤觸的防呆改良


按這裡檢視外部圖片

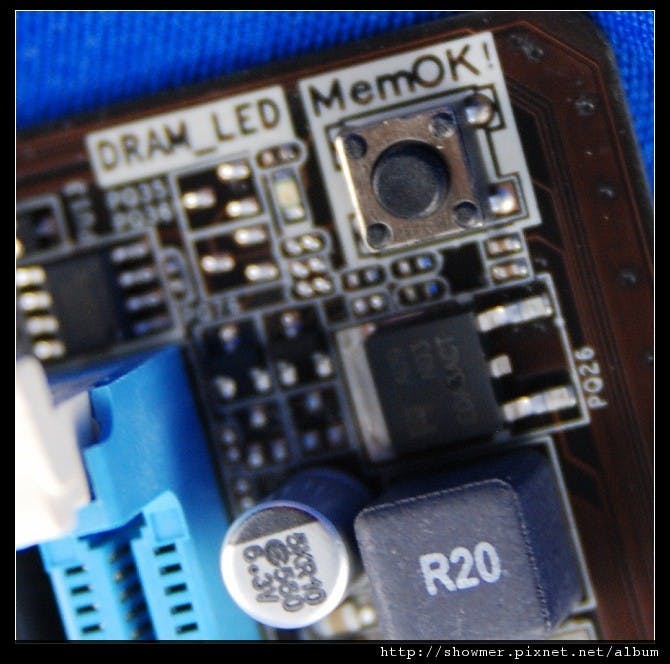

調整ram的相容性技術...memok同樣也導入許久了


按這裡檢視外部圖片

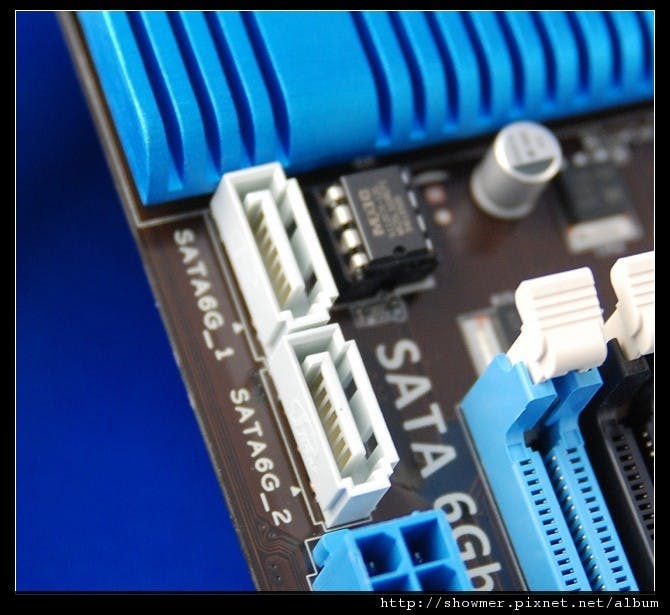

H67只有兩個SATA 6G的接口


此主機板將其設置在南橋散熱器的上方...與SATA 3G的接口群分開


按這裡檢視外部圖片

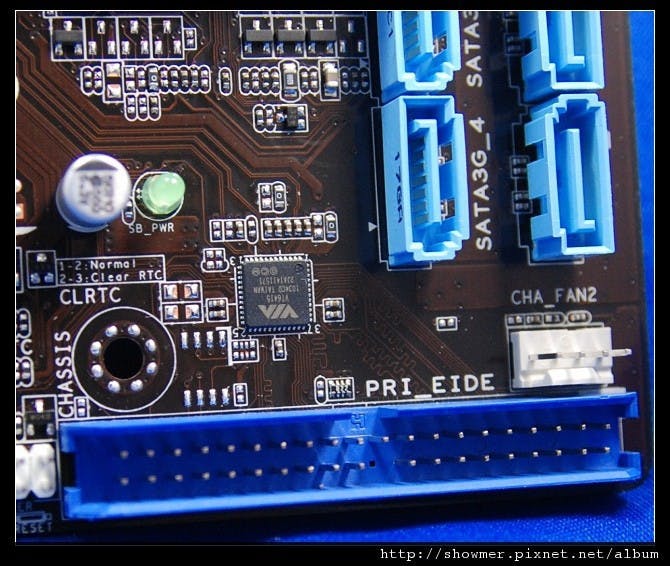

我購買這張板的重點...使用VIA出產晶片組Lay出來的IDE


雖然只可以接兩個IDE裝置...但比買張外接卡來說...不外是個選擇


按這裡檢視外部圖片

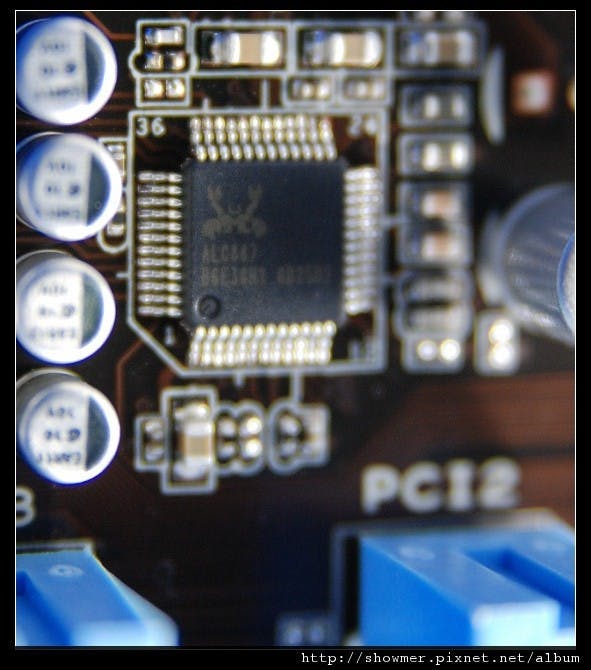

音效使用ALC887


狐仔無法知道其效果如何(木耳來著)

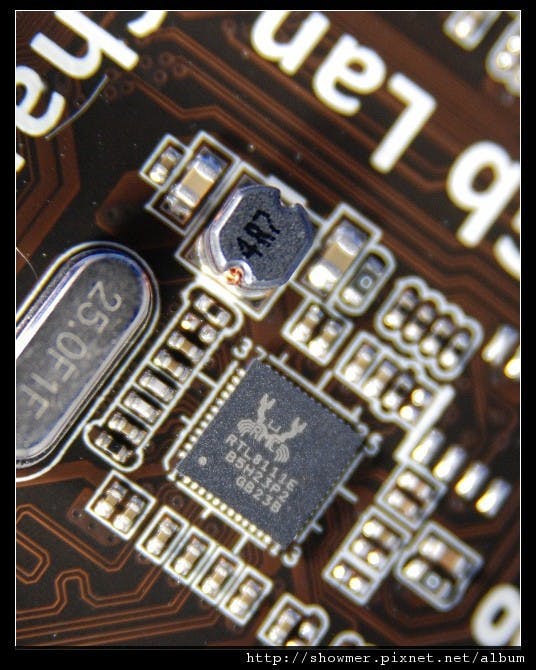

網卡使用RTL8111系列產品

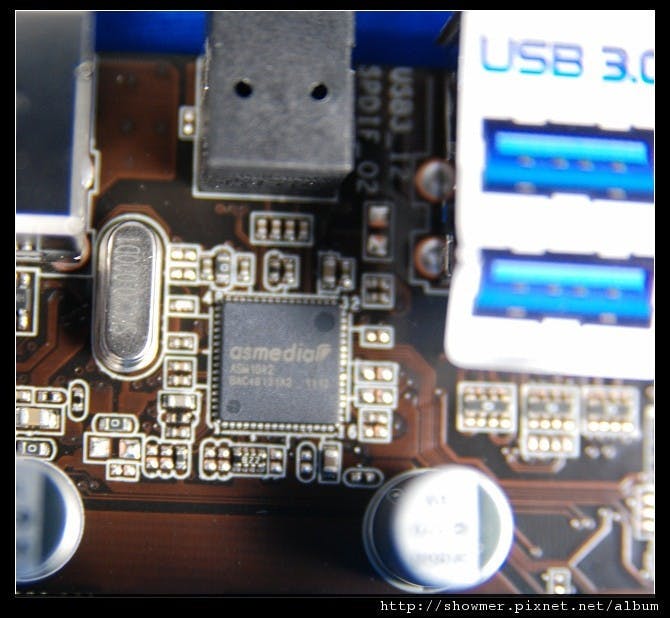

USB3.0部份則是使用asmedia的晶片


此晶片同樣也被使用在ROG系列的主機板


按這裡檢視外部圖片

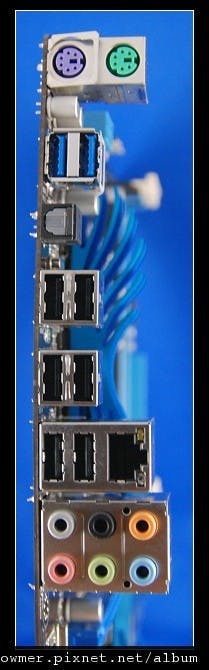

這是背面的i/o


沒有印表機阜...以願意設置IDE的主機板來說...可惜了點



最後一張照片請各位朋友對照一下主機板全景圖一起看


主機板上設有一藍一黑的16X PCIE


雖然也都標了16X...但其實H67僅能提供16X與4X各一


也就是說黑色的PCIE其實是4X的

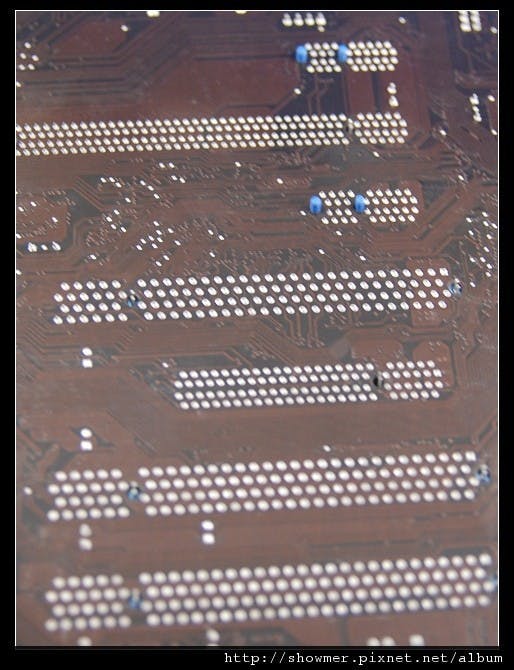

這點從主機板背面的焊點也可以明顯發現



以上大約就是這張主機板外表上的重點圖解


Bios部份...因為今天就要拿到朋友公司去...所以也無時間裝上機拍照了...請見諒嚕^^








原文發表於傻瓜狐狸的雜碎物品
