上次很意外的從家裡的角落挖出了一顆風扇
才想到...原來我之前有出手這一顆散熱器
這是一顆理念頗為有趣的散熱器
為市場端常在討論的塔式...下吹式該如何選
提供了一個折中的辦法
現在把它挖出來了...就大夥一起來聊聊這一顆散熱器吧
這一篇為了各位的福利著想...強列建議各位朋友看完後善用Google

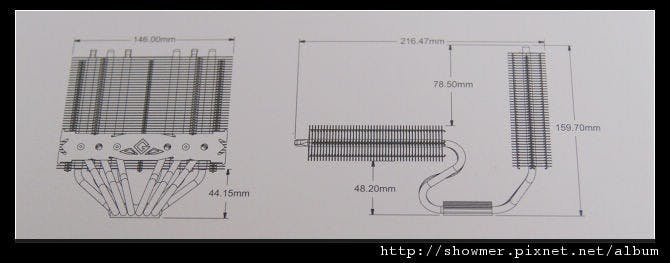

現在直接開始吧...外箱上很直接標有此散熱器的外型與尺寸
想選購的朋友建議先依此規格自己量一下自己的裝備先
先從底座開始吧

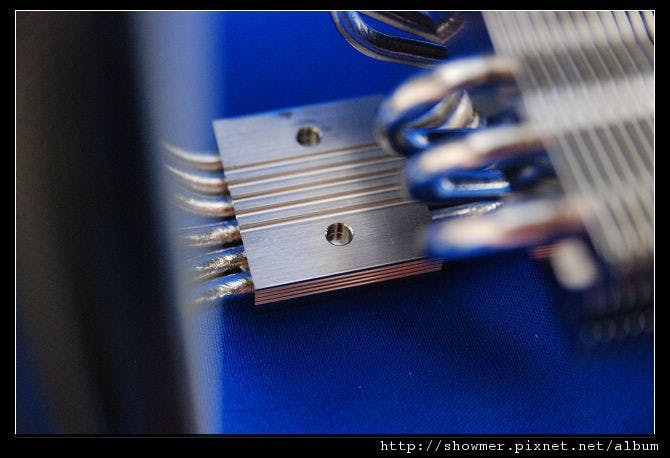

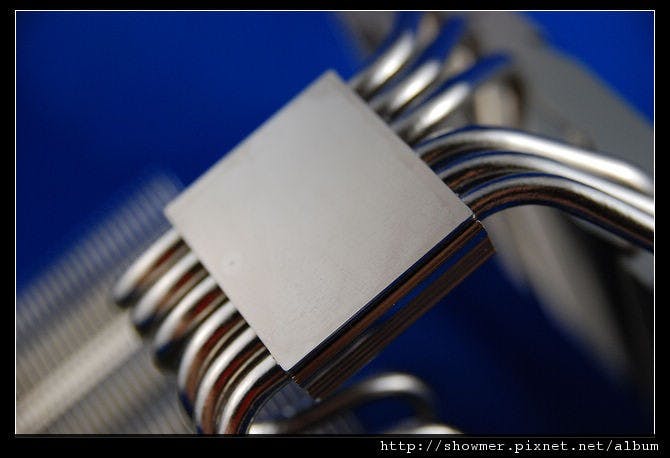

鍍鎳處理...平整度頗佳

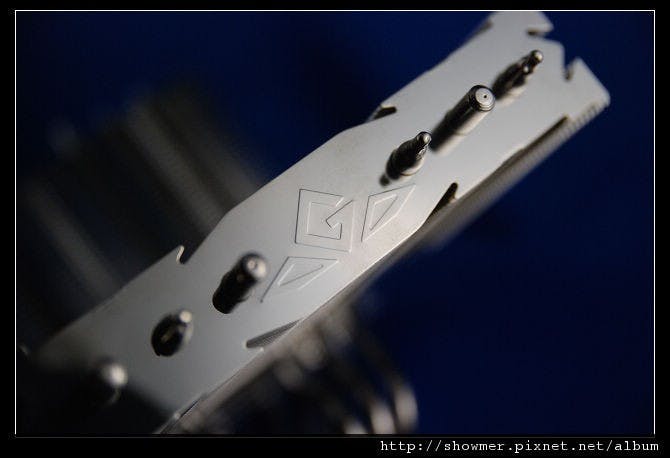

鰭片上有此散熱器的Logo

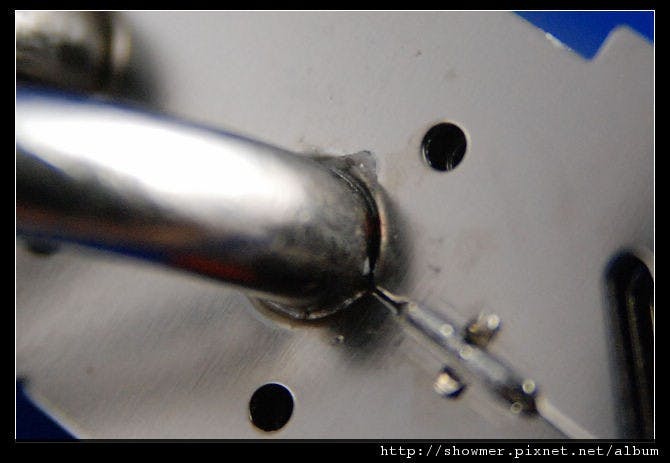

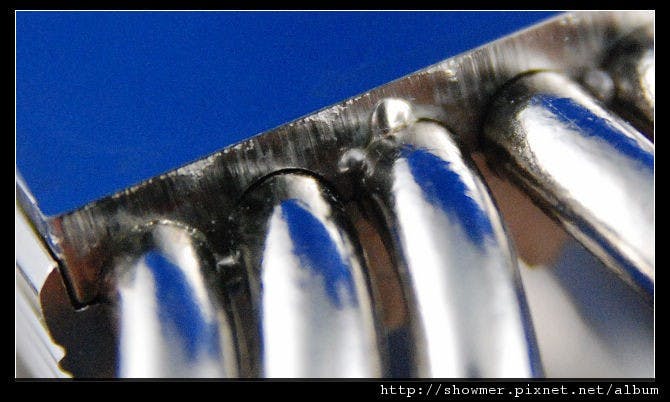

使用焊接來與熱管固定
但與市面上其他散熱器不同的

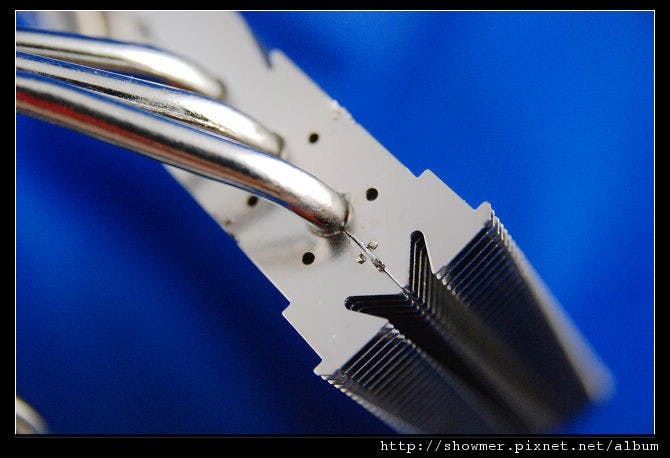

此熱熱器是使用兩片組合焊起的

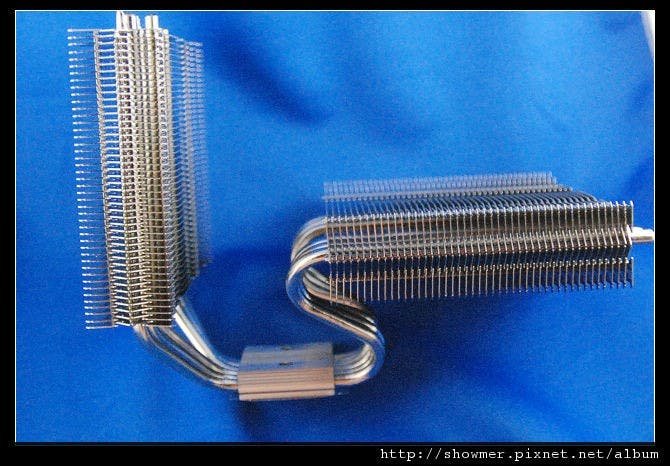

回頭來看熱管的部份
下吹式這一端因為空間問題

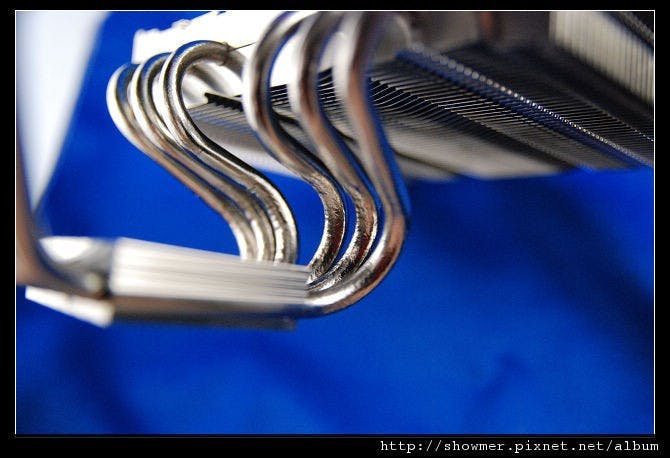

熱管被迫彎折成S型...這對熱管的效能來說是殺手
狐仔手中沒有精算的數字...只能粗估此區效能約是塔型那邊的60%

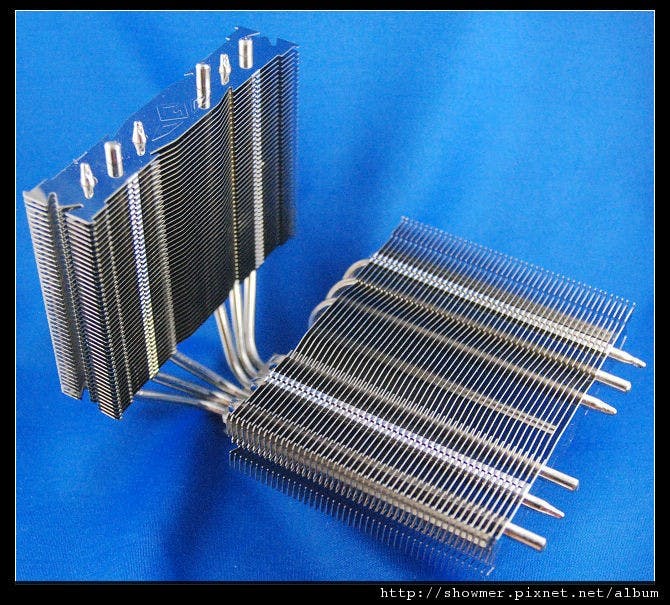

即便如此...此散熱器的散熱面積仍然頗大
且下吹式可有效幫住主機板熱源的降溫
以整體使用上來說...不見得是壞處(在CPU有效降溫的情況下...主機板上熱源的熱會經過線路轉移到CPU處)
這部份後面有兩三張圖給各位參考一下
在這之前還是要先來看一下狐仔更為重視的扣件設計部份
直接拿一張板子一邊裝一邊拍比較快^^

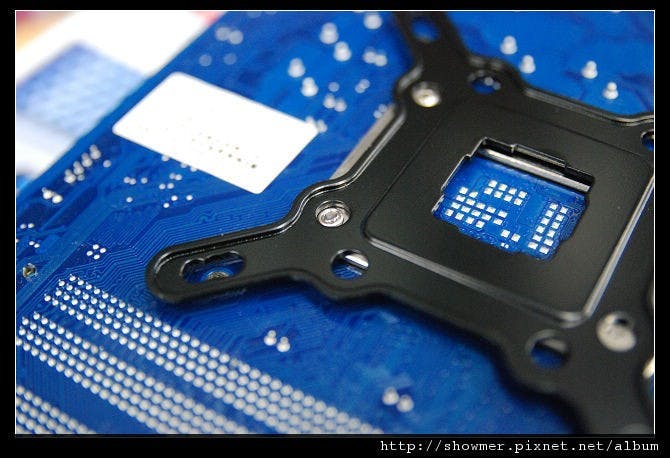

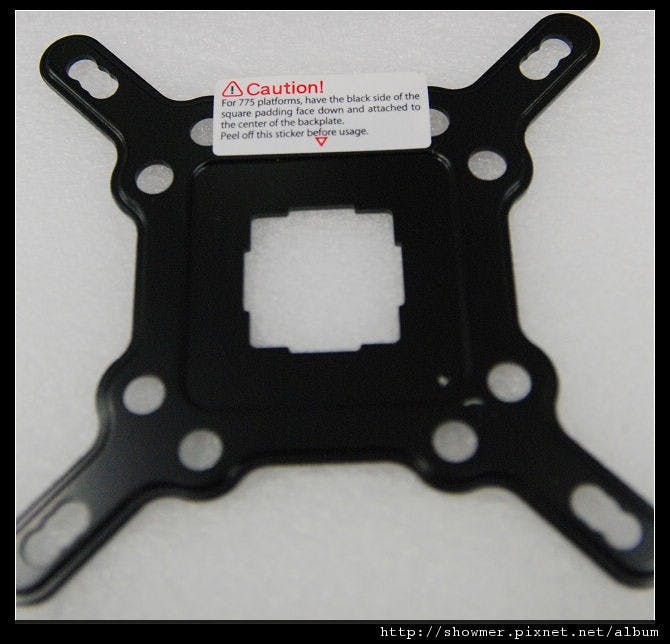

這是背板...intel系通用(775>>>1366...2011我還得確認一下)

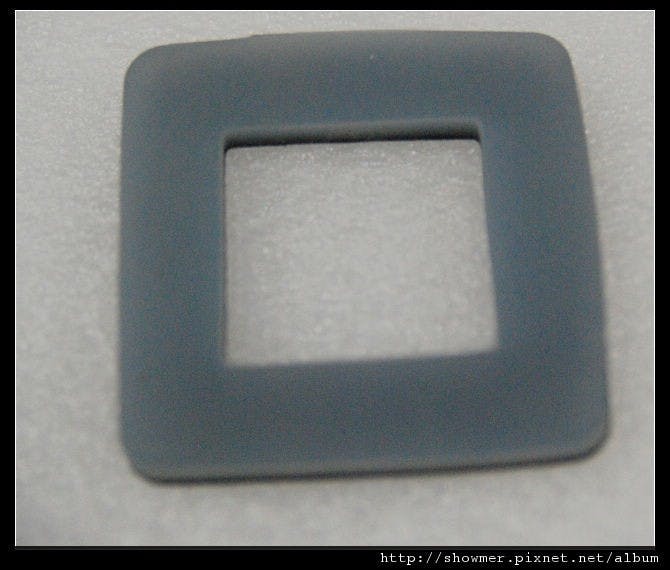

如果您是要安裝在775上...需要加墊這一塊

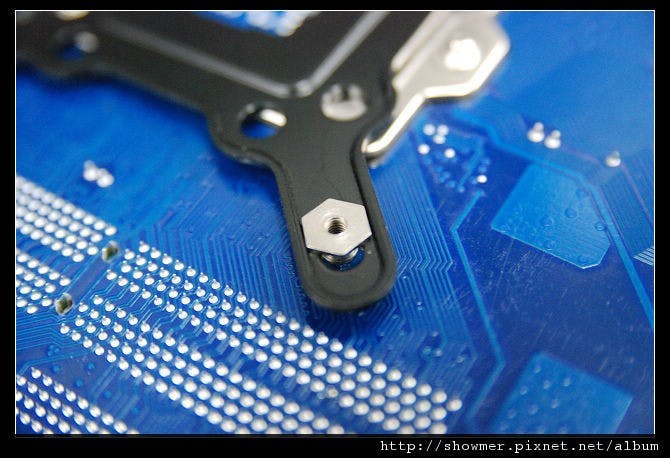

先放上背板確認一下安裝的孔距(如果您跟我一樣熟了...就省下吧)

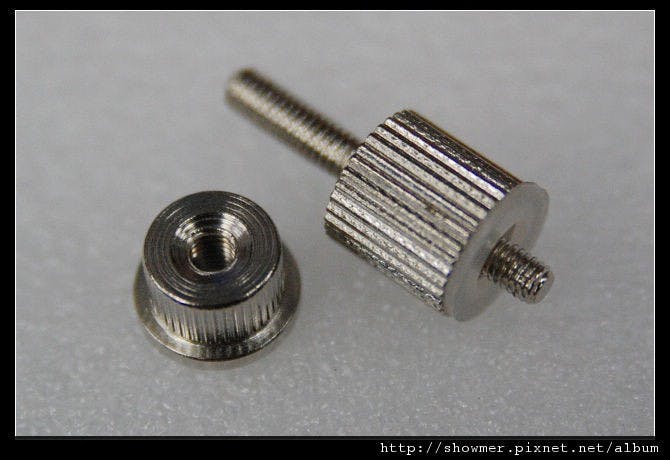

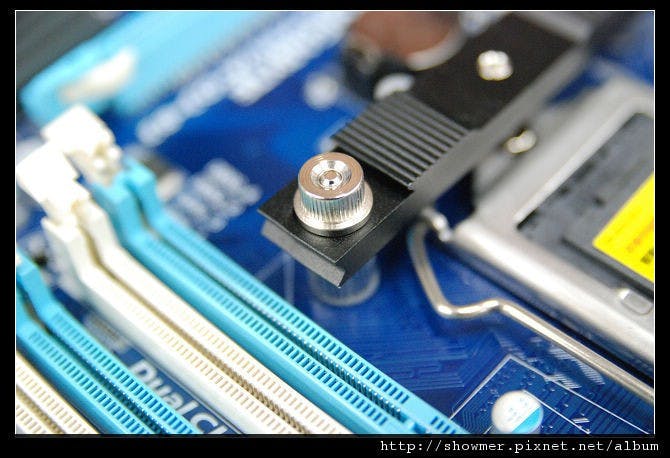

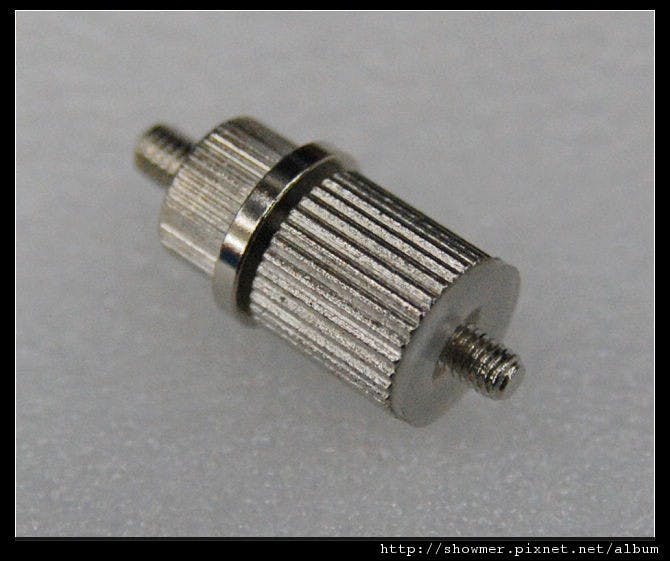

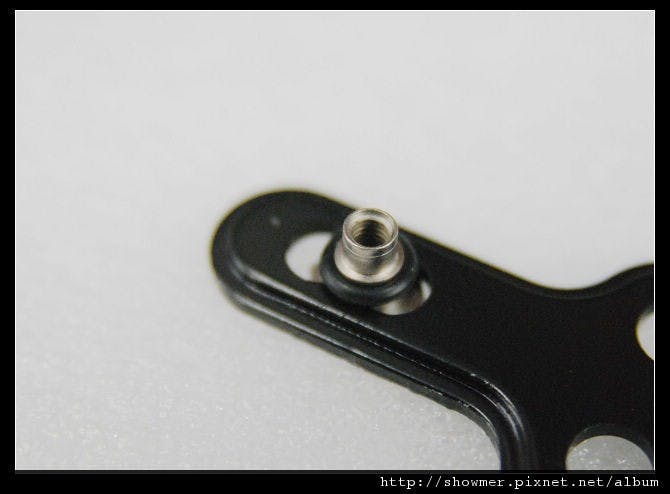

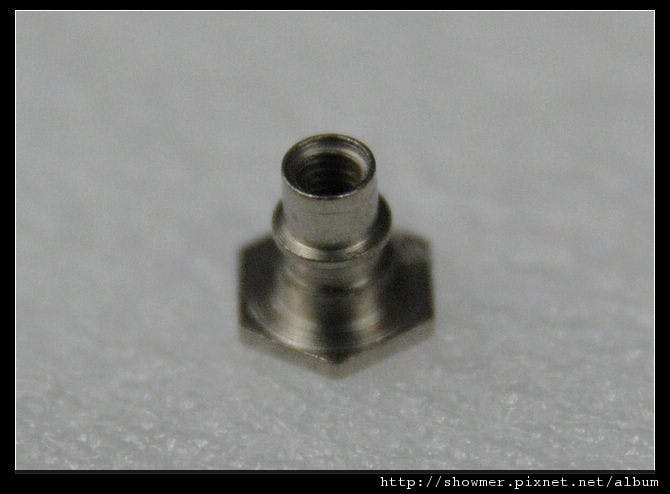

分解開...大顆的是用來裝在主機板上以固定背板的

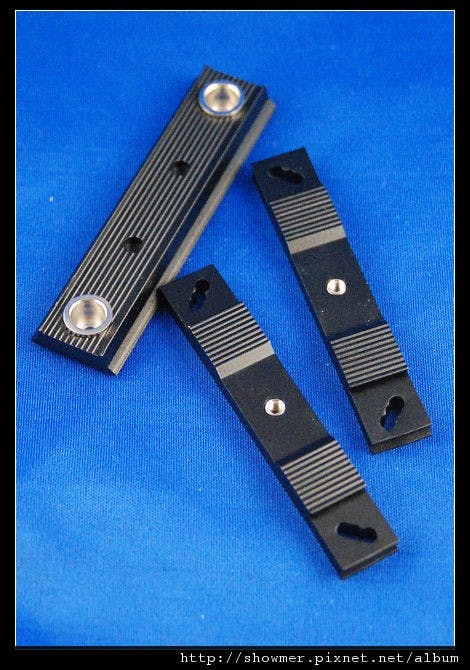

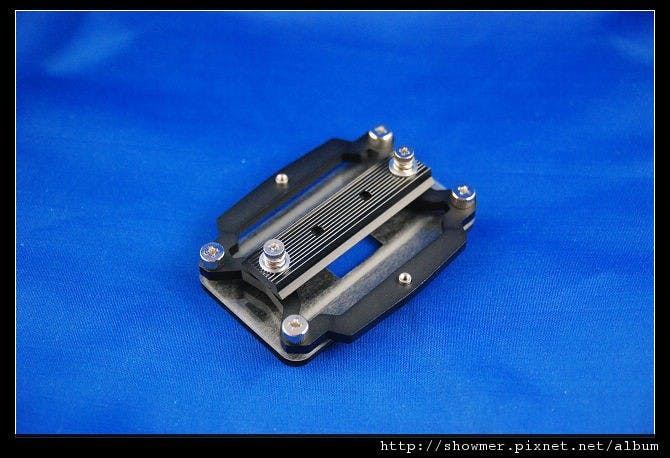

配合intel用扣件

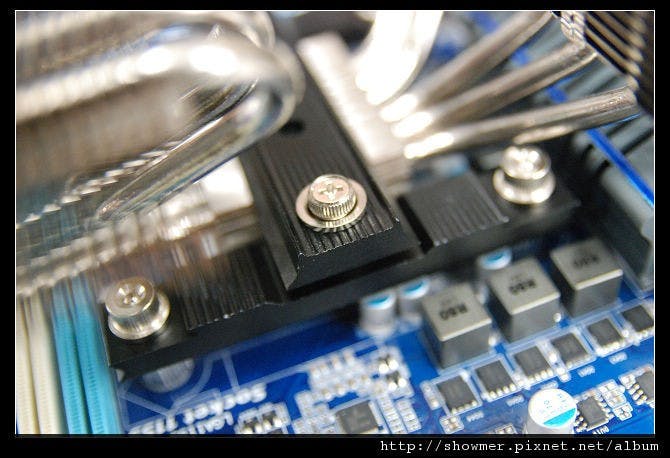

接下來認準那兩個孔

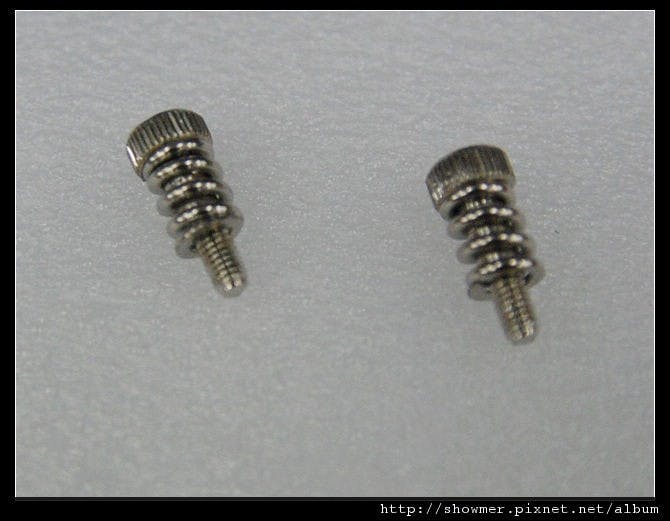

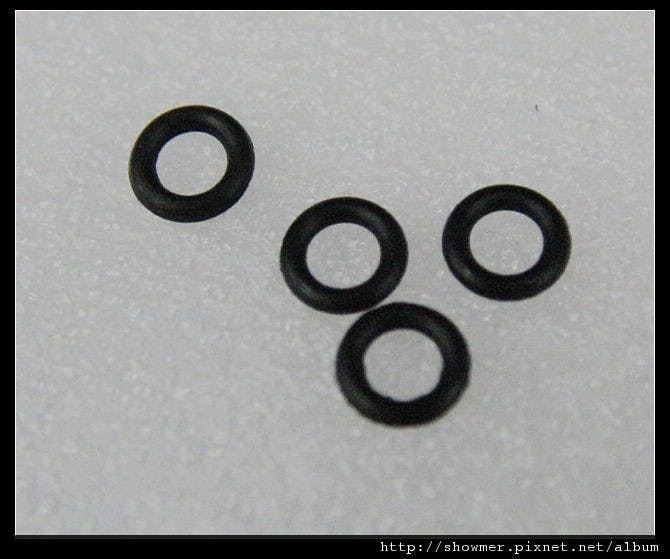

配合intel扣具與彈簧螺絲
接下來就是試跑了

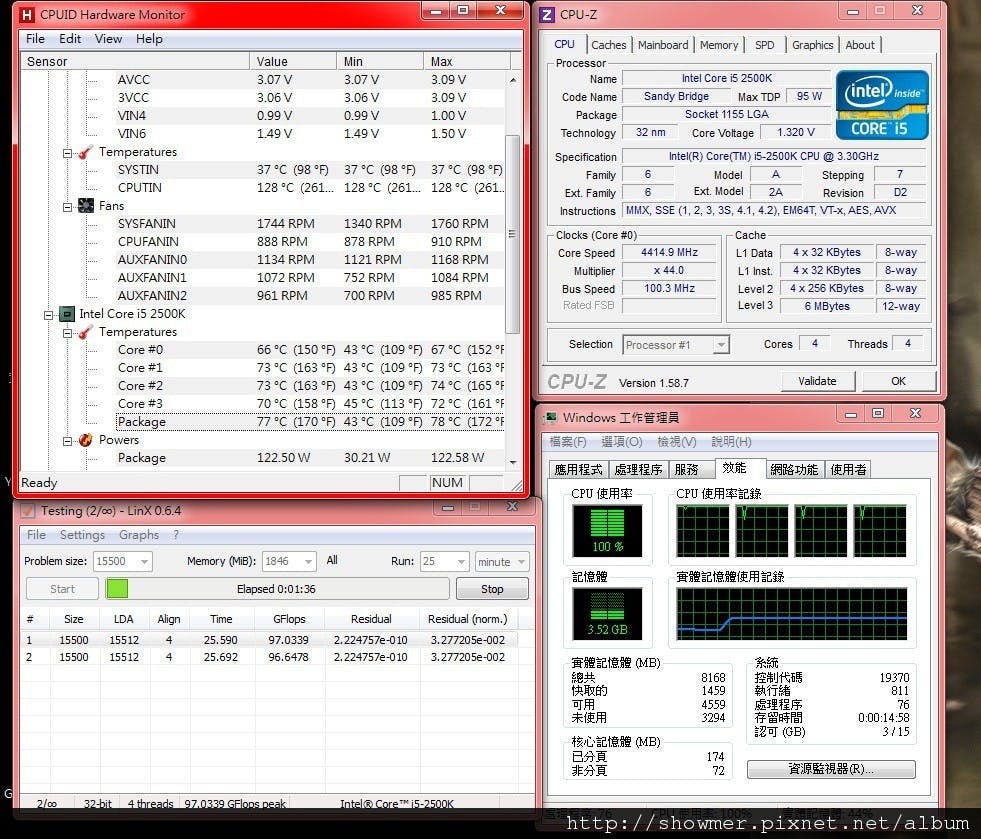

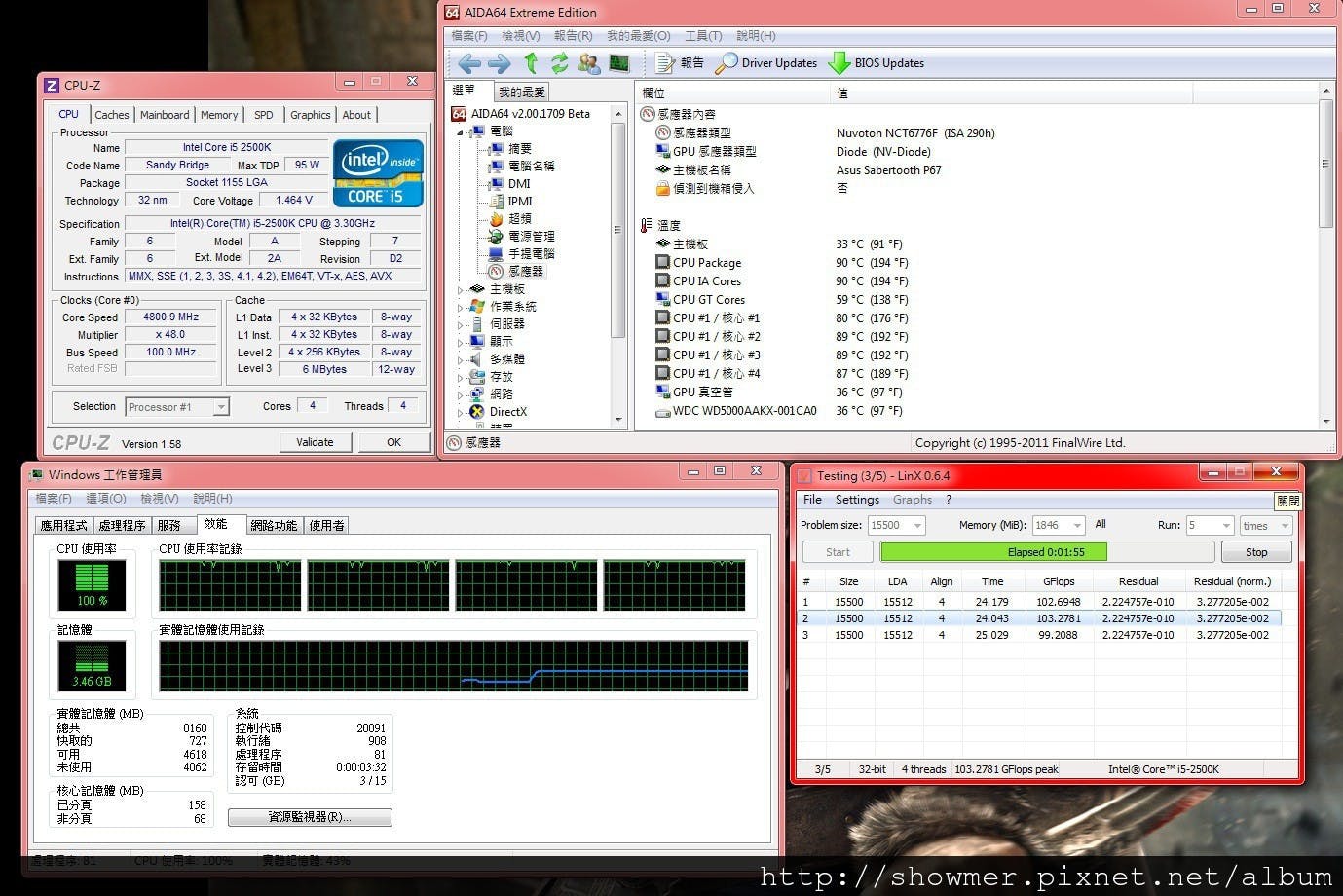

先上一張參考圖...晚上有空再來弄一張重壓圖
最後是支持我才有的福利照
各位自行找^^
原文發表於傻瓜狐狸的雜碎物品
