狐仔最近幫人組機...發現了一件事
原來Sandy Bridge在我與組機這檔事脫勾的這段小時間內
被intel送入了歷史(還真他娘親的快!!!)
好吧!!!既然買了Ivy Bridge那麼連主機板也稍稍跟上時代一些些
所以這次選用的主機板是技嘉的H77-D3H
在此intel 7系列晶片中算是中階品...是市場端很容易看到的玩具
從包裝上可以發現...是的...它現在是四年保了
即便許多的消費者對於各原廠端的延長保固充滿著不信任感
但這四年保的確增加了消費者不少採購意願(至少委任狐仔的朋友很開心)

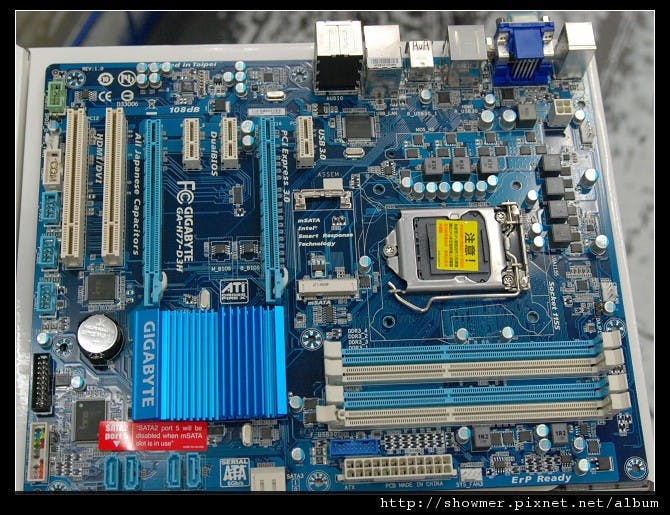

這是主機板的鳥瞰照...那PCB板的顏色正是濃濃的技嘉味

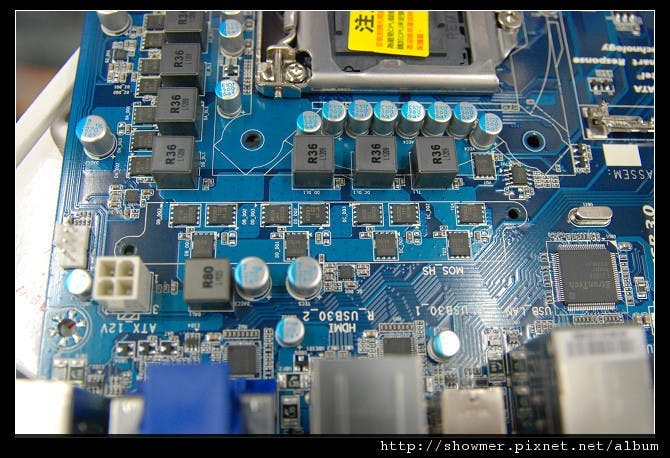

這是電源區的用料
整張主機本都是用一樣的料件
技嘉對此料非常有信心...也因此給了這張主機板"超耐久"的宣傳詞
我想這大約也是延長保固到四年的原因之一
但常在摸主機板的朋友一定會發現...這一區少了點什麼
沒錯...就是散熱器
但其實換個角度來想...無法拿來玩超頻的H77
這一區並不會發出太多的熱量...不裝散熱器其實也是可以的

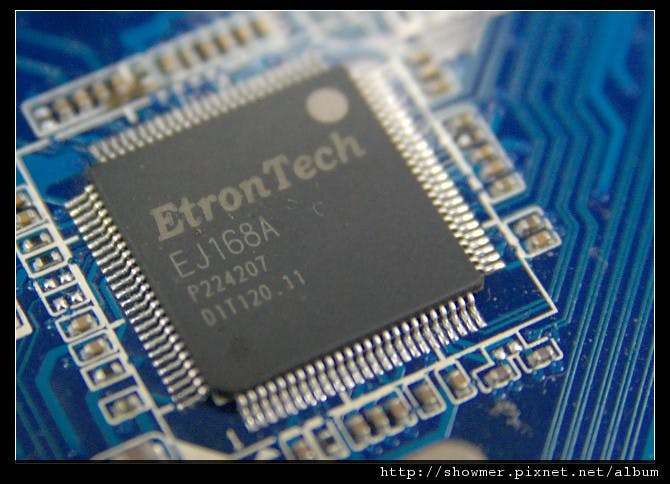

旁邊那顆大型的晶片是EtronTech出品的USB3.0晶片

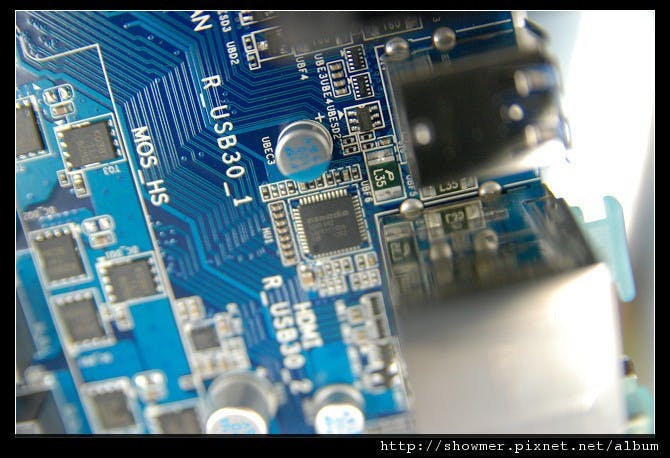

或許是因為空間問題...另一組USB3.0則是選用晶片較小的asmedia
(因logo印的不清楚...怎樣都拍不出來...只好放棄放圖)

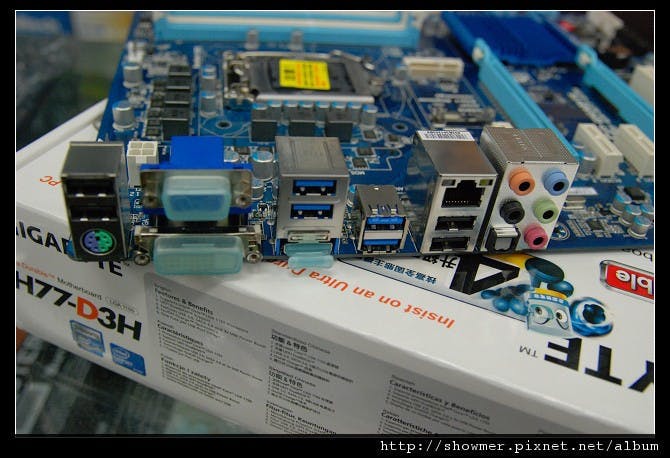

所以...背後的IO是長這個樣子的
一樣要提醒的...您的USB鍵盤或滑鼠在第一次安裝系統完成前切勿接在USB3.0上

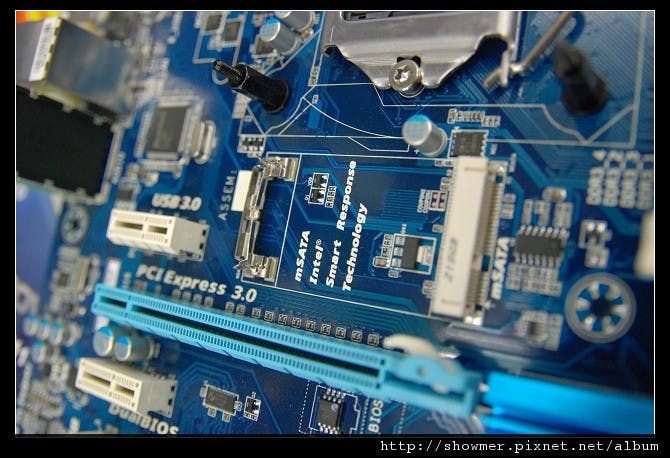

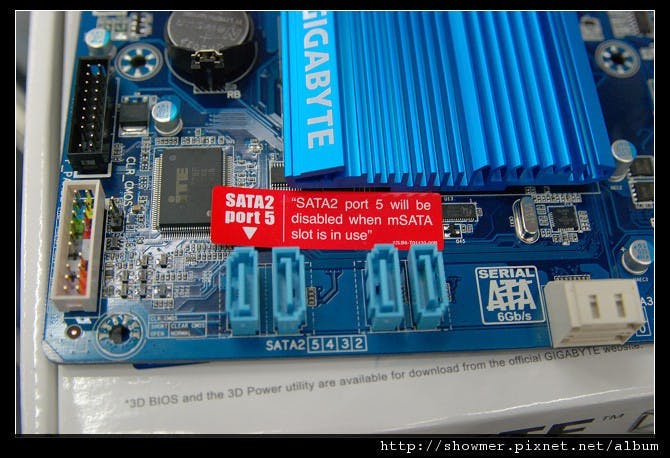

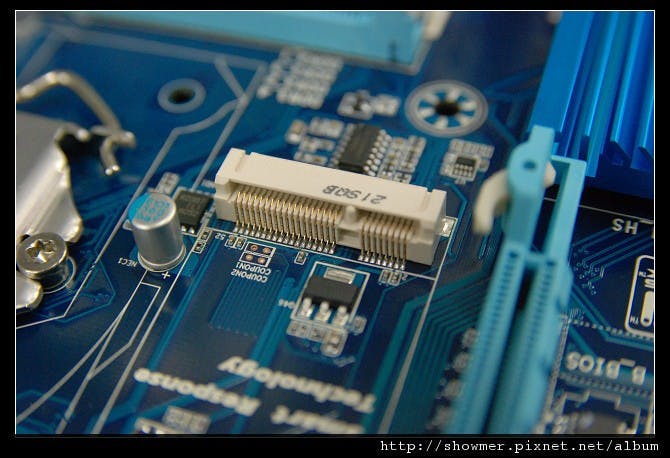

如果使用了此設定...則SATA poet 5則會被佔去(兩者共用管線)

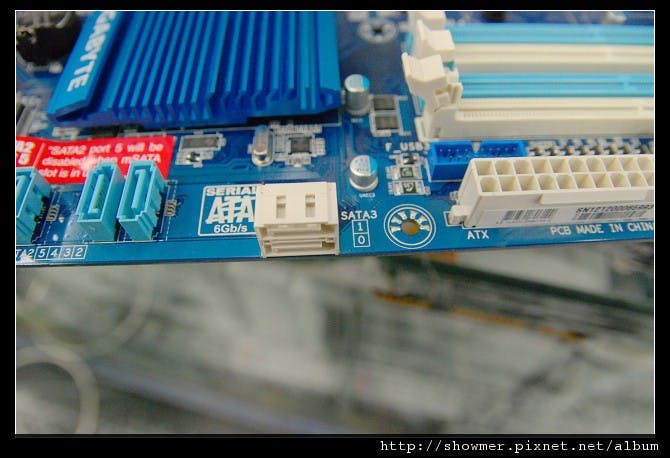

SATA 6Gb的接口做成白色的以供區別

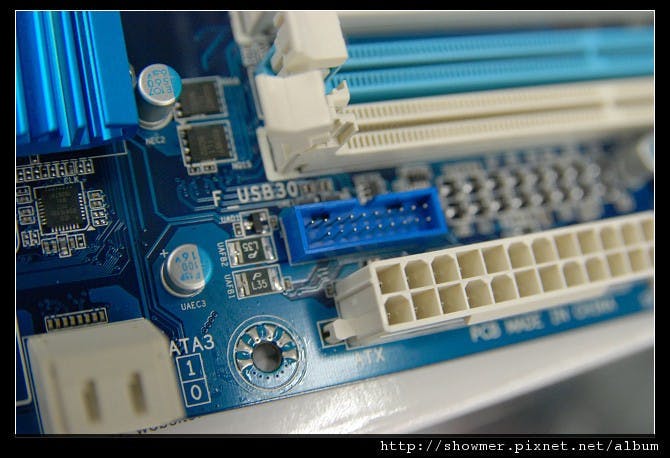

原生的USB3.0則設置成 19 pin的前置接口

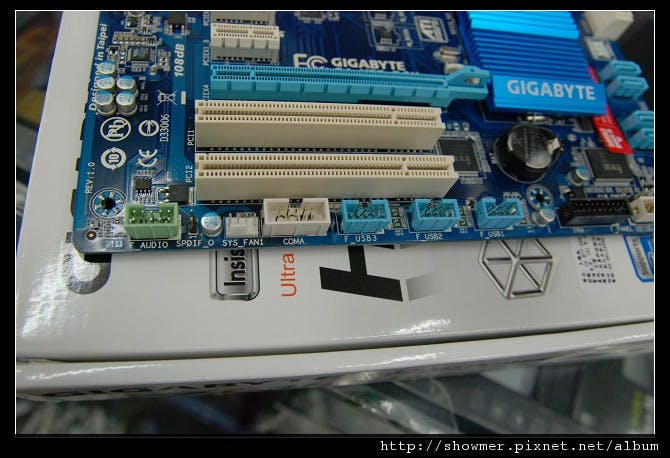

再來咱們來瞧瞧PCIE部份

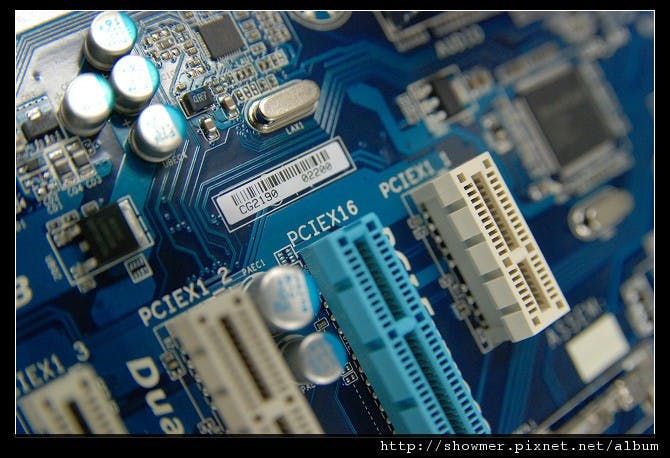

此主機板有兩根PCIEX16的Slot
第一根是標準的X16

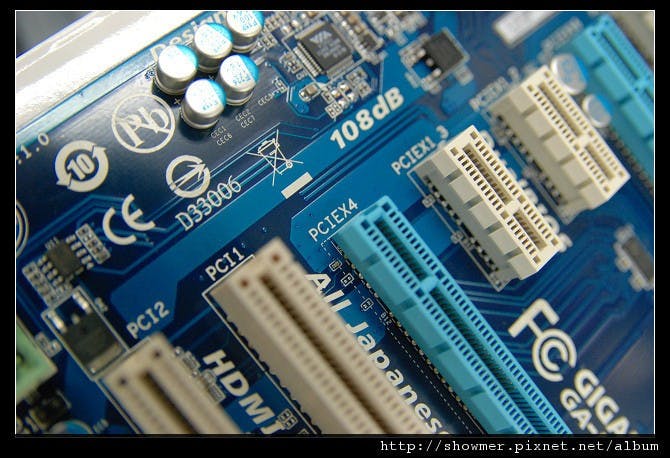

第二根則是 X4
(這張板非常的老實標出來...沒有某些板子印X16實際上是另外一回事的這種情況發生)

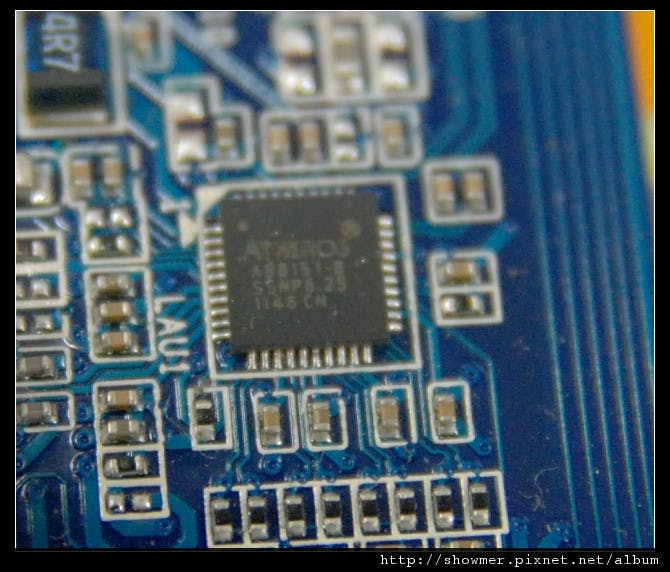

網卡則是使用Atheros出品的產品

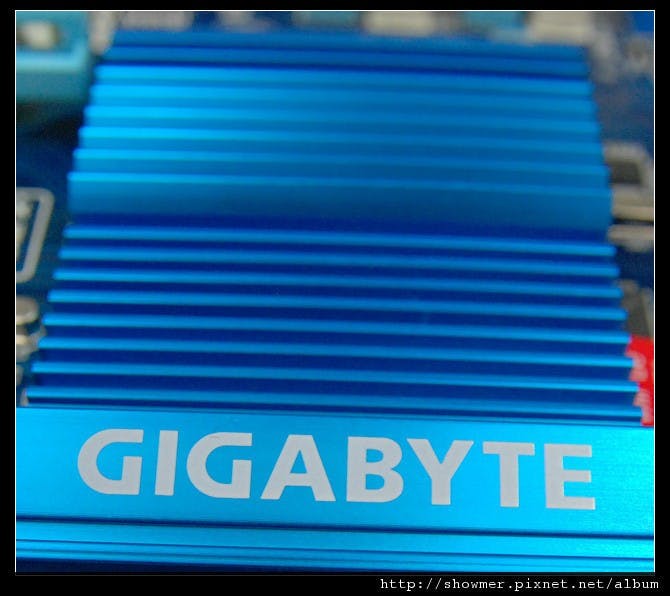

H77的散熱片...技嘉給的SIZE還算蠻大的...表面積非常的足夠

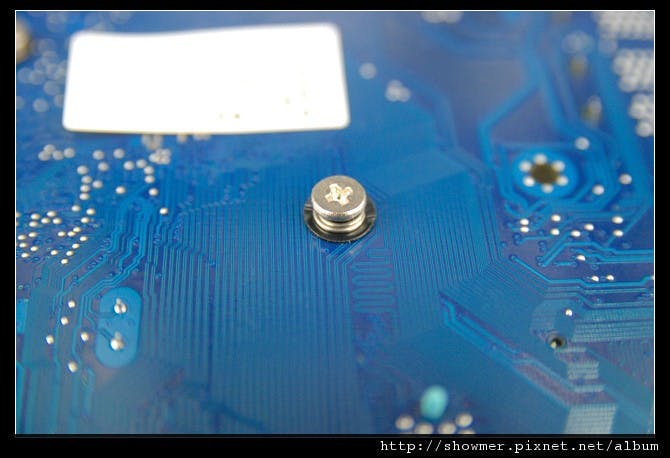

更重要的是...它是用螺絲栓上的...不是用PUSH PIN
(我想...大家都知道Push Pin非常的無力)

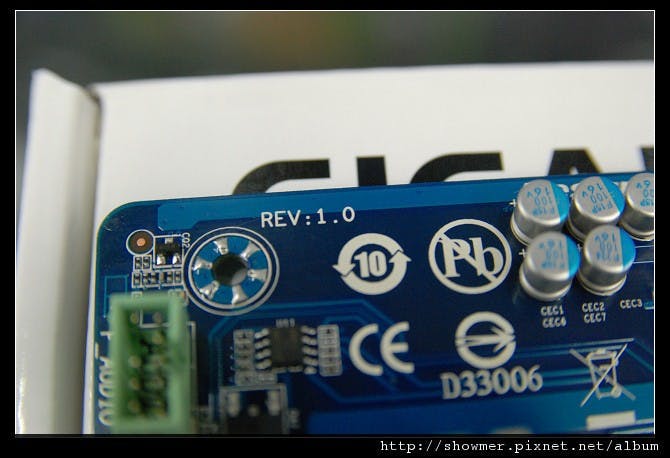

最後此板為rev 1.0版XD
以上報告完畢
如果您對BIOS的內容還有興趣了解的話...再前往看狐仔的BIOS篇(很基礎)
沒有的話就到此為止^^
