在DIY實作下讓你解背後的原理知識,兼具動手與學習意義的數位相機Bigshot

2014.01.29 12:06PM
2715
是在DIY實作下讓你解背後的原理知識,兼具動手與學習意義的數位相機Bigshot這篇文章的首圖

所謂的知行合一,大概就是這個樣子吧。能夠讓你在實際做的過程當中感到興趣,然後學些什麼東西。而數位相機Bigshot正是這樣的東西,你買來還不能用,一定要了解各個部件組裝之後,才能拿來拍照使用。

而這正是最為可貴的地方,僅花較少的錢就可以組裝數位相機來了解相關基礎知識,相當不錯,除非是有相關需求或是從業人員,一般人很難自己買數千元的數位相機,冒著會壞掉的危險自己來拆(想當初我也是等壽司機壞了後才拆,不過拆完就完全不想裝回去了,還不知道怎麼裝XDDD)。

如果你想要了解相關原理,或是想要教育小孩,激發小孩想要了解相關的原理,拿個東西給他拆拆裝裝是必要的(唉唉,想當初小的時候還想拿鐵絲和幾個罐子來弄成戰車,結果東西都丟在院子被老爸罵。那個時候,如果老爸鼓勵的話,也許現在所寫的不是這類動手玩文章,是軍武相關評論也說不定XDDD)

我們家業務找了這個商品,談了一點優惠。不管你是不是兒女口中的老爸老媽,只要是想要從硬到軟知道一些攝影相關的知識,從這台開始是不錯的主意。(價格不用三千元,商品連結由此進)。至於這樣的花費有沒有價值,看完本文可以好好評估一下:


一目了然的產品盒裝


6f4846280103b366a777e74c18a96100

其實根本不用說太多,當一打開產品盒子的時候,你就懂了。



b3ef68d94f1ebcc6e8a151165ab2074a

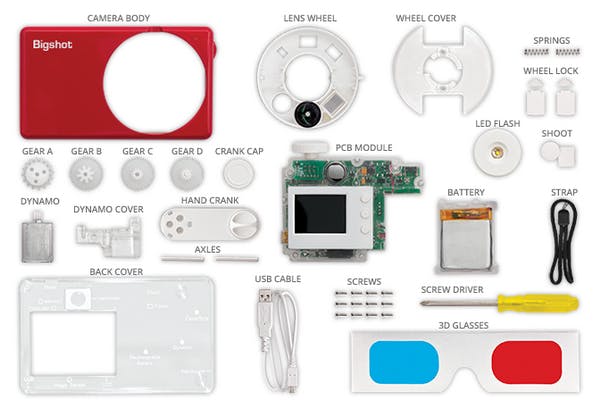

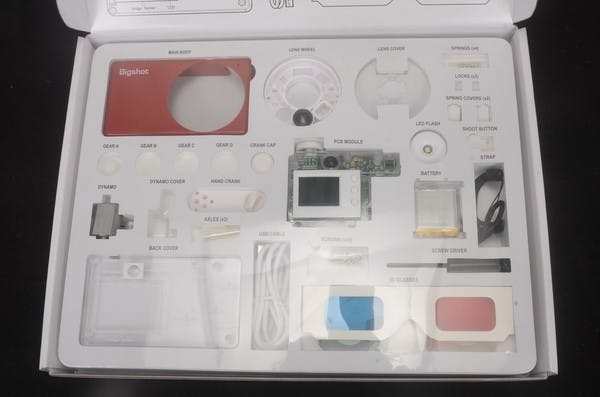

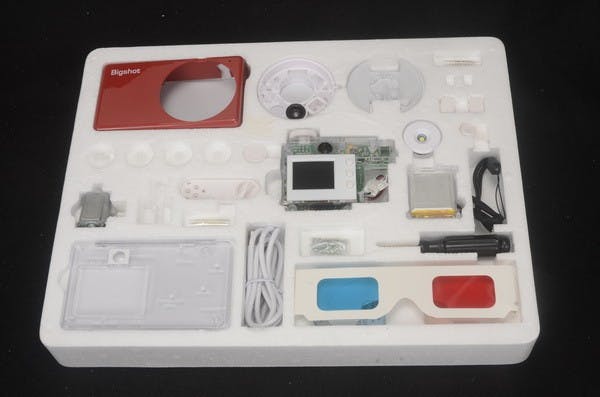

盒內有產品零件整整齊齊放著,在零件上方還有名稱。



645ed6a053406e591fb4127df6fd08f7

然後再看看盒蓋內部,有零件圖示、名稱,萬一你東西拿出來一時忘了,還可以對照放回去。


即便是了解攝影相關原理,在拆裝的過程中也獲得不少收穫

現在正好要過年,時間上相對要多一些(有塞到……,年前的時間我剛好相對少一點,還要寫這篇文章),如果你想了知道背後的相關原理知識,那就來試試這款數位相機吧,組裝不會很難,雖然說明書沒有中文更新:噢喔……原來有附中文說明,怎麼沒附一份給我Orz),但看圖就可以大致了解如何組裝,就當作學習的過程之一吧,基本上你不要把零件弄不見,這相機就不會有什麼大問題。

即便是我曾經拆過壽司機,曾經看攝影相關原理,在玩這個產品時也有獲得不到收穫,果然還是要做中學,能夠相互驗證,印象才會深刻。



0b68594c8f32945174da02dfc2f9eb6a

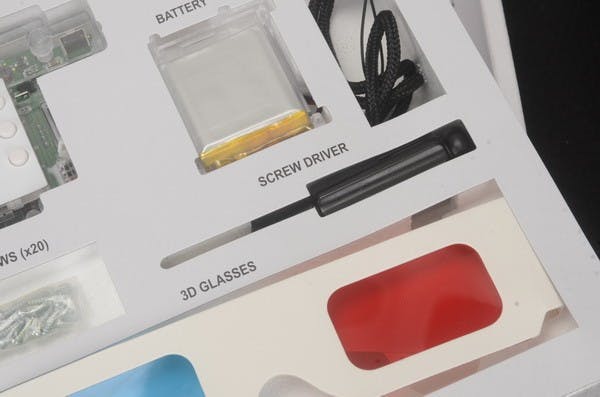

這個產品我覺得做得最不錯的地方是,為了能夠讓小孩子也懂得,東西都標示得非常清楚,每一個部件都有相關的名稱。而且還怕產品買來沒有辦法立即組裝,連螺絲起子都送給你了。



c53cb4016bf57d62c4bb017e56716b7d

盒子內的名稱雖然是英文



642cca4bcb113556d84427d0271a890b

不過這裡有中文翻譯,就中英對照看一下吧。

組裝實作

e37bccc63575e2a199a4fe3aadc53e3e

將零件整盒拿出來

依照說明說來實作,雖然沒有中文,但基本看圖示來操作其實也就夠了(尤其是小孩子玩,就算不是很懂英文,也是會想辦法組裝起來的)。



4ab17480c6e1262351540765bb21e5c6

a69aeebe62e822851334f93c13bb8cb9

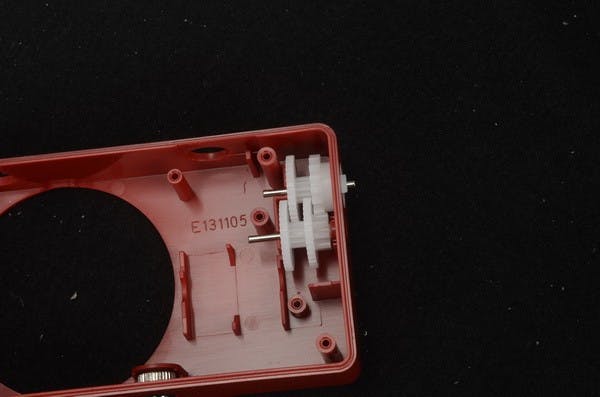

首先從齒輪安裝。齒輪安裝大概是我覺得在組裝過程中最難的XDD,難的地方並不是在於不知道如何組,而是我的手比較笨一點,要把下方齒輪塞到裡面然後不要讓上方掉出來稍微費一點時間。





c1009398b0090d65a77385f596231dc3

f3e1c3d3c2c617ba21d2e49d0e23919e

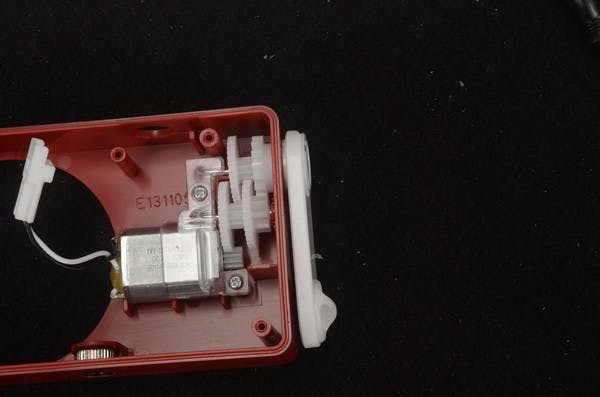

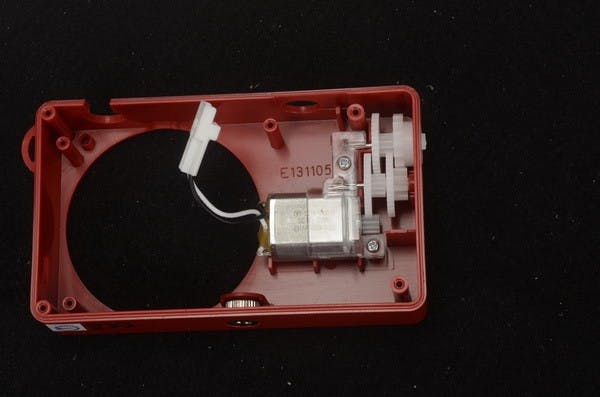

接下來就是放發電馬達與馬達上的保護蓋了



267eb7ccaad119fb8ee80f7f5d306777

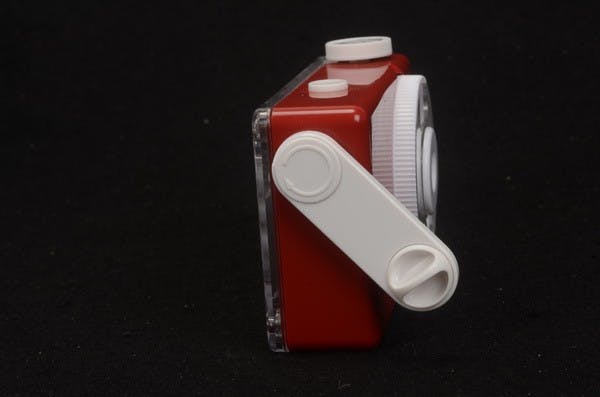

然後裝上手搖桿


1075de3ccd910dd9b8730cb4da0c6b6b

裝上快門鈕


d22f0c62bbb80df25af183635e9ff099

e65724eddcc91cad3704e7a5afe8f627

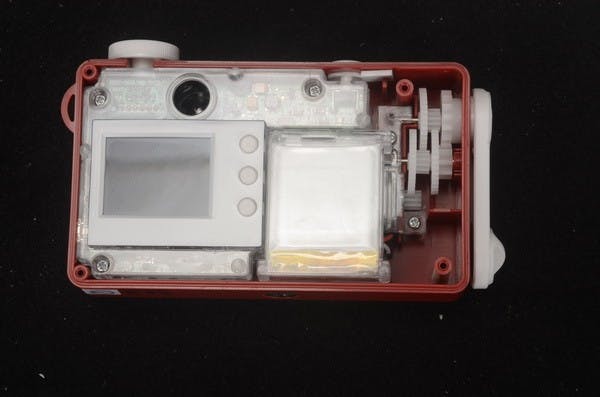

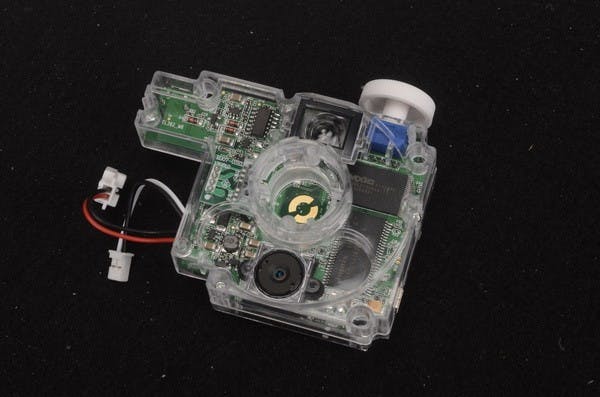

把PCB模組放上去,這樣看來是不是有個樣子了?




a39f5dc31837a90cd45c5dc03c0389b8

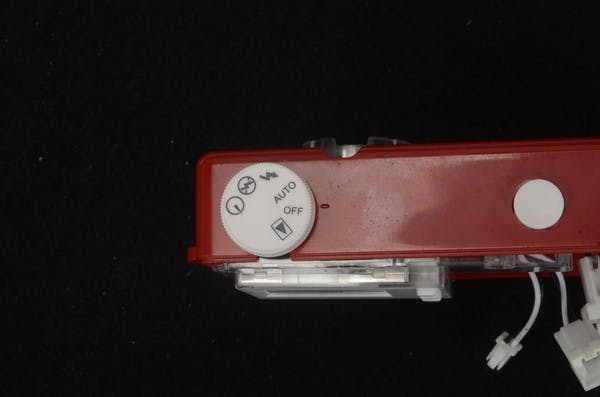

將轉盤轉到OFF的位置。



31a48f4b1e14eae4973d3959d30fdc1c

c2caaeb38821c7c8ff94ae92319eae28

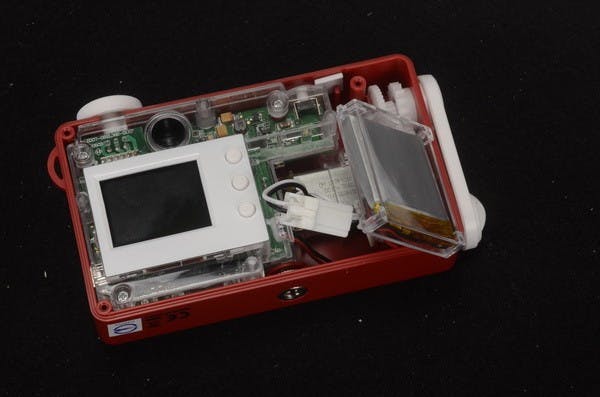

塞上電池,要注意線的連接,要同樣顏色接上去



29fbd9ecbb429095cc58a8d0ad2a9c42

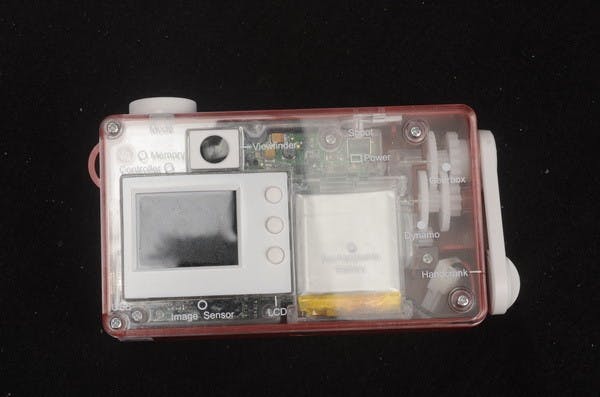

再放上機身背蓋,這樣就只剩下鏡頭轉輪的部分了。



27bb705b78967a01e4b9d2cd4d1ea9cf

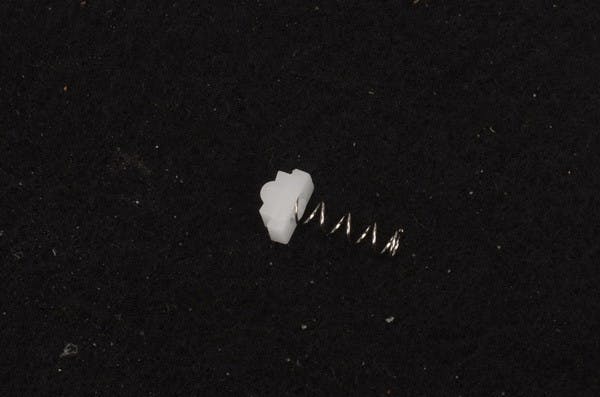

拿起轉盤扣與彈簧裝好



fe79ff51ccfd53a745ffc6045a0c2607

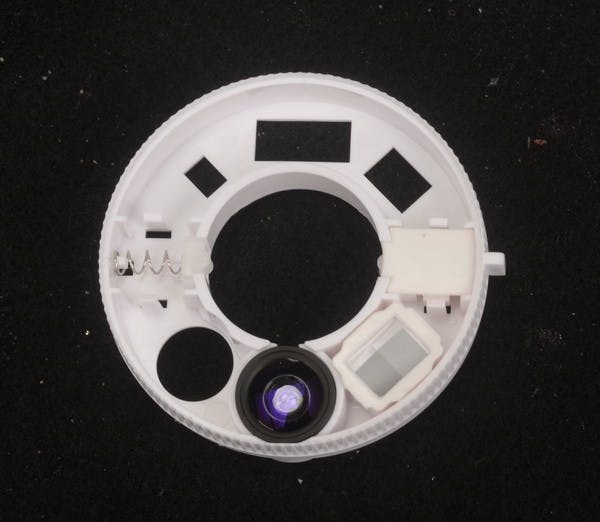

依上圖裝進鏡頭轉盤



353304afa8ed9881ea7846c0ae34bb07

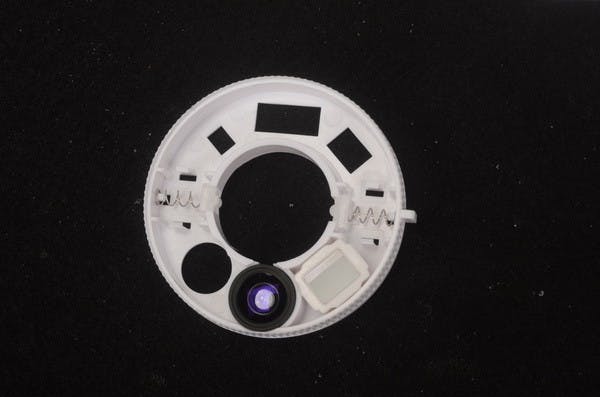

然後將小蓋子(Spring Cover,中文沒有翻譯到,在轉盤扣下方)蓋上



e0d5ca89880d755c56cfa75b5d580c62

將鏡頭轉輪裝上機身



e24c3405f3b7075079c587025740f949

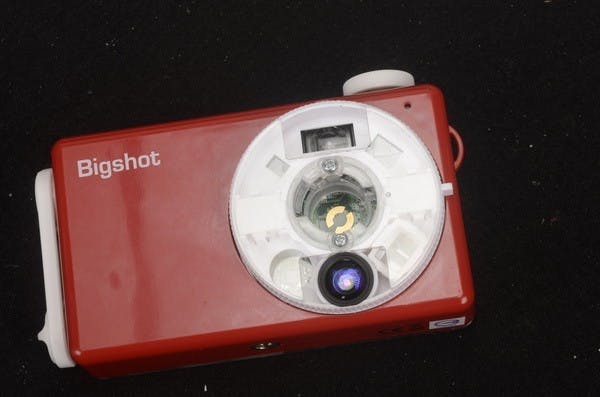

再鎖上透明的鏡頭轉盤蓋


812d52aa357dcf223089d6f82af902e6

351d81bd8b29f562b14865999c266cb4

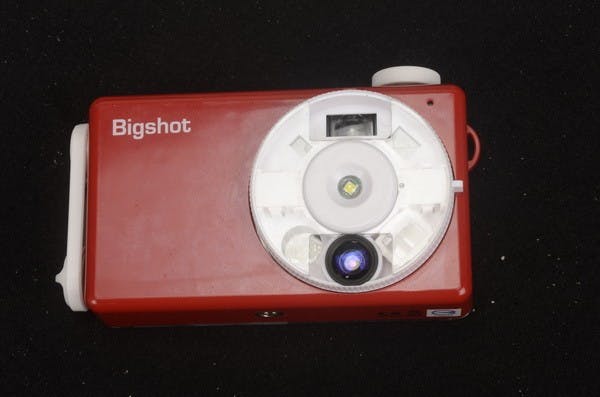

最後裝上LED閃光燈就完成了。



所能拍的種類與相片效果

602d0de4b5068cff991cf0f235c20cd6

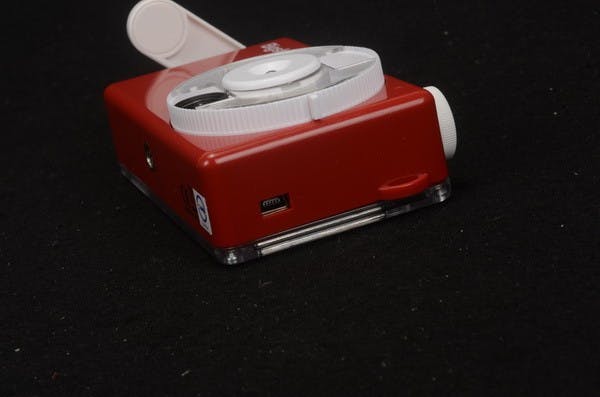

當然,安裝完成後總是要試試效果的。不過這樣的產品基本上我想應該不會有人期待照片的品質吧?不過這也要感謝科技的進步,即便是不訴求相片品質的相片,仍然有一定的水準。就算是玩具相機等級的相片,在紀錄上來說我想也是足夠了。順帶一提,相機的充電以及相片的傳輸,主要是靠機身旁的Mini USB。

要特別提一下,Bigshot實在不愧是教育用的數位相機,所關注的並不僅僅是在組裝過程,最重要的是為了貫徹攝影原理,連鏡頭都有分標準、廣角以及3D(要搭配下載軟體以及所附的紅藍眼鏡)。讓你知道在同樣機身與條件下,除了所見即所得的標準相片之外,簡易的立體相片是如何形成的,而廣角照片是如何形成的,會有什麼樣的現象,都可以很輕易的判斷與了解。



27e1934ba805daa642f98ffa179f95f3

標準鏡頭所拍的相片,拿起相機按下快門大概就是這個樣子了。



ada719f975b4f42dee51fef69b771893

晚上標準鏡頭所拍的效果。


5132a94462e7c853996ab155b63db212

廣角鏡頭所拍的相片(與標準鏡頭第一張照片所站的位置、拍攝角度差不多一樣,可以與標準鏡頭所拍的做對照),廣角的特性就是可以看到範圍更廣的畫面。但影像品質會有變化,像是色散、畫面邊緣模糊以及桶狀變形等等,不過在拍攝上可以帶來與標準鏡頭完全不同的效果。



59e0a3300912fea1cc732f70ee6a74be

上面那張的桶狀沒有很明顯,可以另外參考這張用廣角拍的照片,其中的建築物可以很明顯觀察出來。



d6d0acdaada856cec6d154a8157b0546

3D鏡頭所拍的照片(與標準鏡頭第一張照片所站的位置、拍攝角度差不多一樣,可以與標準鏡頭、廣角照片一起做對照),可以看得到一張照片內被分成兩張。也因為這樣,其實可以看得出來視角變得比較窄。



ca5034b3d30039b835c54a7b4aa13b28

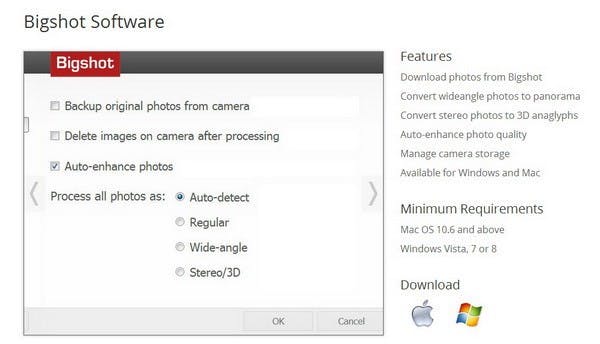

要看相片真正內容,還請先下載軟體。在使用軟體時有遇到一個狀況,就是我將要處理的相片以及所存的資料夾設為中文名稱,結果就無法處理了。所以建議在使用這軟體轉的時候,相片檔名不要改,另外設定的資料夾名稱不要用中文。



aff9ebc50a06ee22a23e2d1de9280fd2

最後處理完成的紅藍立體相片,請利用所附的紅藍眼鏡來看吧。

底下是產品各部分說明以及相關規格:

a10bb2c95d63e724334a0168ffa9dd1b



使用心得

0ee1934240969e677d49ff7eaa2e9869

在自己組裝以及使用這台相機,其實很容易可以感受到這台數位相機的教育理念。從零件詳細標示,要自己組裝,藉由DIY精神來了解內部結構。組裝完成後就可以拍照,不僅僅是單純的標準照片,還包括了廣角與3D,藉以了解攝影原理。甚至沒電的時候可以自己手搖充電,在在顯示了這台相機寓教於樂的價值。也建議購買的朋友,在自己試作完成之後,可以上官網看看,裡面有不少資料很值得一讀(尤其是Learn與Fun可以了解一下)。

最後順帶一提,如果你像我一樣沒有什麼組裝經驗,反應不快,實在沒什麼天份的話,花個半小時組裝應該就很多了。一般人大約二十分鐘上下我想應該是沒有問題。如果是拆裝個二、三次,五分鐘內應該是OK(講一講好像是在拆槍一樣XDDD)。

商品連結:Bigshot 大眼仔 DIY 數位 3D 相機(慶祝 Bigshot 上架,癮科技會員獨家限量價 TWD 2,980
