全平衡端子定義將統一?日本 JEITA 打算以 5 極 4.4mm 端子一統江湖

2016.04.25 12:25PM
8175

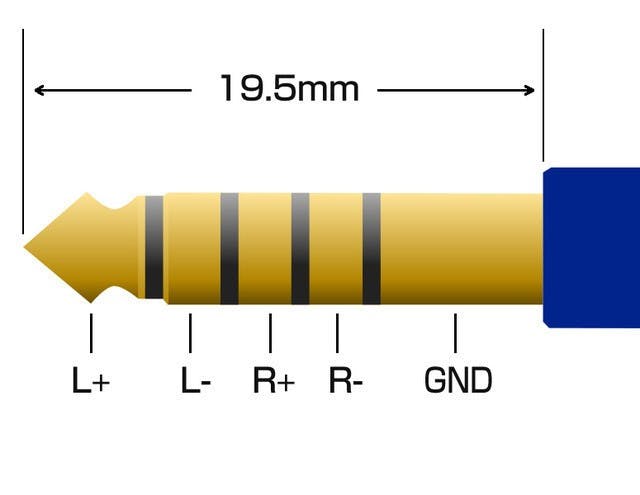

是全平衡端子定義將統一?日本 JEITA 打算以 5 極 4.4mm 端子一統江湖這篇文章的首圖

圖片來源: Phile-web

由於耳機市場正盛行,不少廠商為了強調耳機的聲音可以更純淨或是發揮耳機單體的潛力,或是強調擴大機設計架構,紛紛支援平衡輸出/輸入,不過目前的端子定義相當繁雜,有單一四極端子、雙三極端子,也有透過 3.5mm 端子、 2.5mm 端子、 XLR 端子或是自定義端子,而日本電子信息技術產業協會 JEITA 在三月份公布耳機定義標準 RC-8141C ,其中也將平衡耳機的端子進行定義,最終選擇了 4.4mm 的 5 極端子。

至於採用 4.4mm 的原因,多半也是為了目前的市場趨勢,考慮到使用 2.5mm 與 3.5mm 插針的接點面積較小(可參考 Sony Mobile Xperia 系列採用的主動降噪耳機)容易影響聲音, 6.3mm 端子又太佔面積,乾脆採用 4.4mm 的規格,況且 4.4mm 規格原本就是已經用於工業,也不是全新的設計。

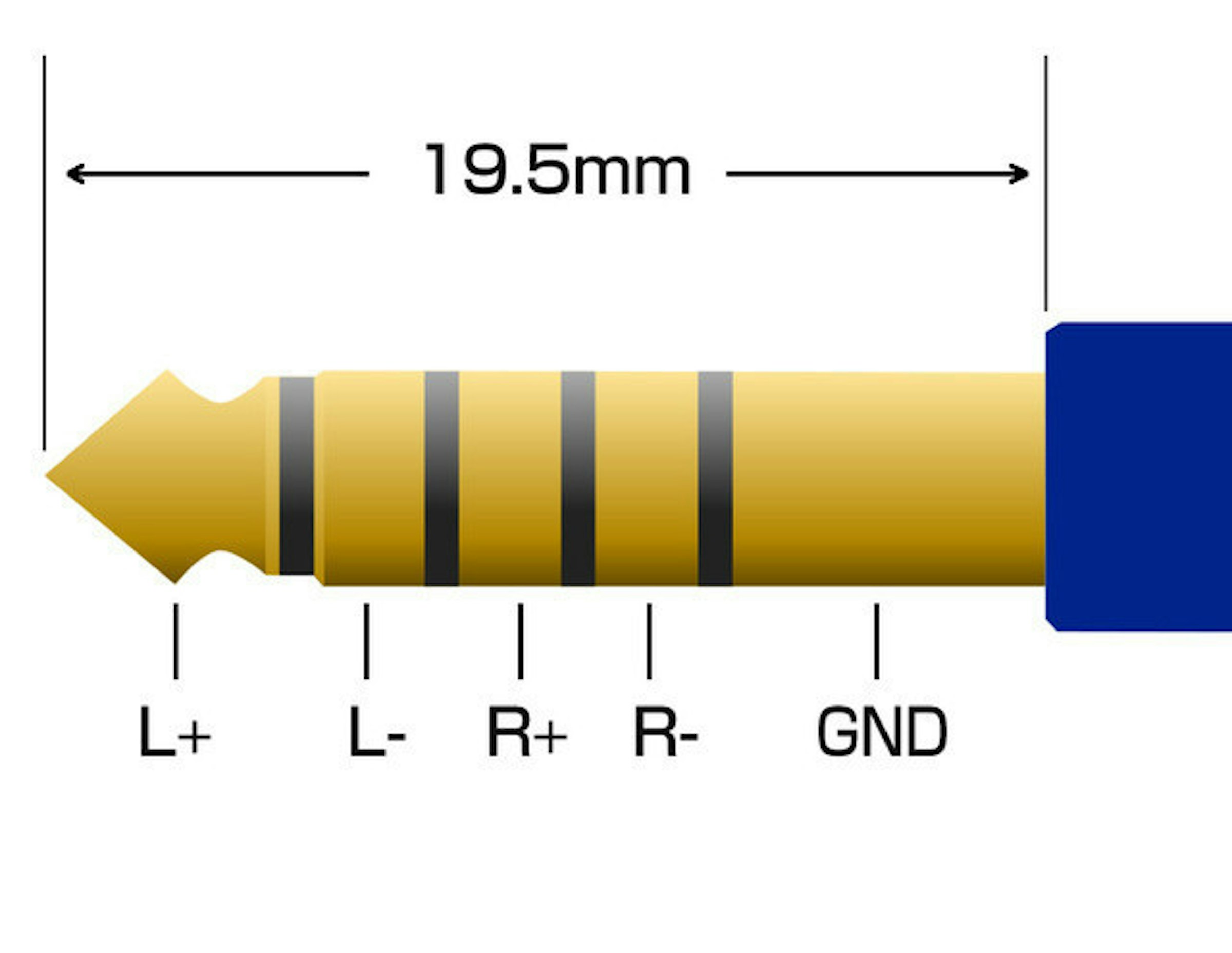

為何定義五極?因為已正式的平衡音訊輸出,需要做到左右聲道正極分離以及接地,而 XLR 六針定義是最嚴謹的作法,但實際上接地與否與訊源到擴大機的影響比較明顯,從擴大機到耳機反而影響較小,故多半針對隨身的平衡輸出端子與耳機選擇四針,但採用五針實際上還是有考量過的。

加入接地的原因主要是用於播放機以及擴大機的連接,與耳機連接可不需要連接接地,但為了讓這個 4.4mm 五極端子定義也可支援單端模式,故要使用此端子進行單端輸出時,就把左右聲道的負極連接地極訊號即可。

目前日本的 NDICS 已經著手製作 4.4mm 平衡的公頭與母座,預計七、八月開始量產,最快可能在秋冬就可開始販售,而其它的端子廠也陸陸續續著手生產五針的公頭與母座。

新聞來源: Phile-web
