未搭載Touch Bar的新款13.3吋MacBook Pro拆解

2016.11.01 08:42PM
2659
首圖

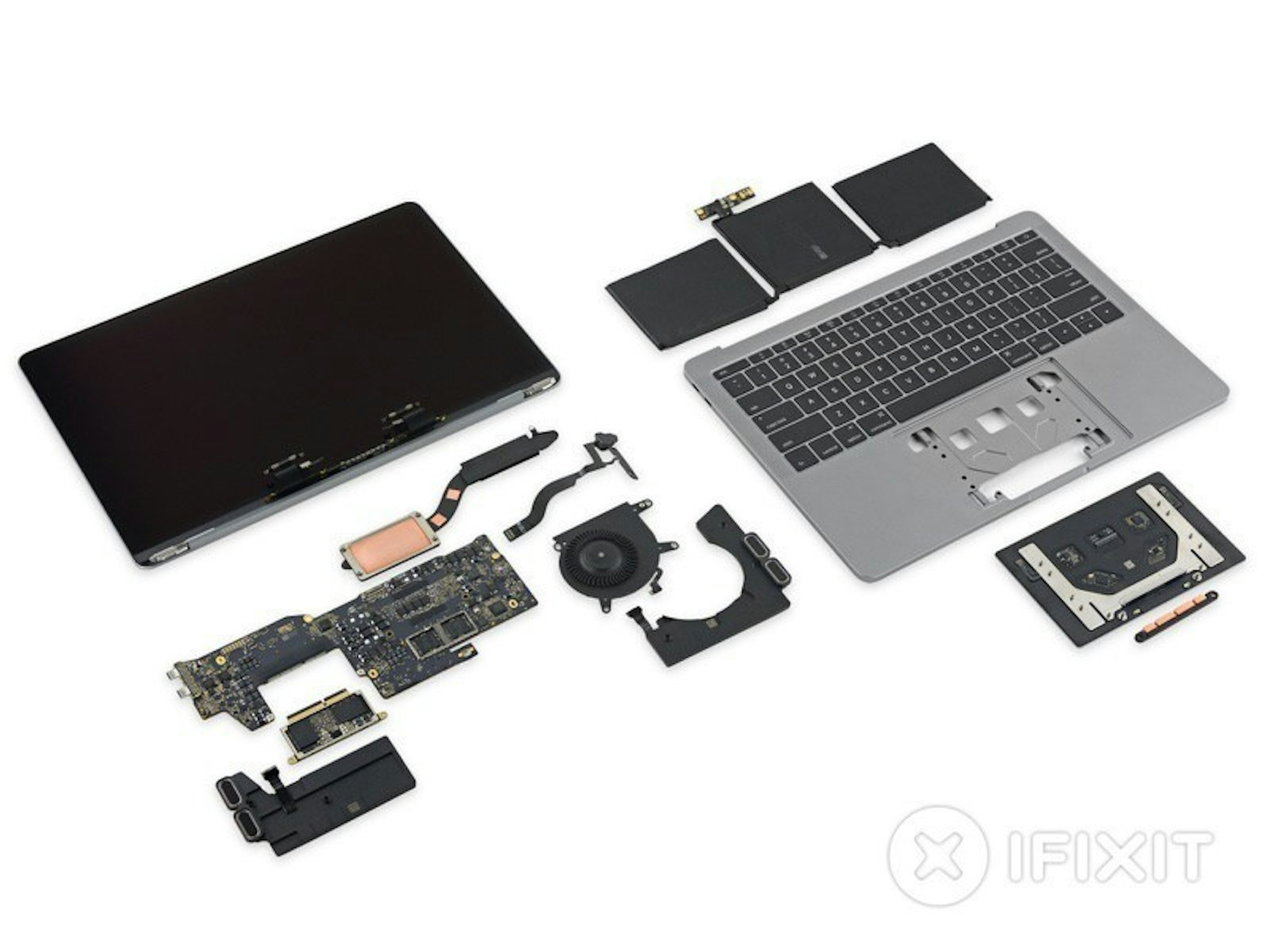

蘋果在近期宣布推出新款MacBook Pro之後,iFixit網站很快地將其中未搭載Touch Bar、僅搭載兩組USB Type-C的13.3吋MacBook Pro進行拆解。

hvmxhbrycrp3jtg2-huge_resize

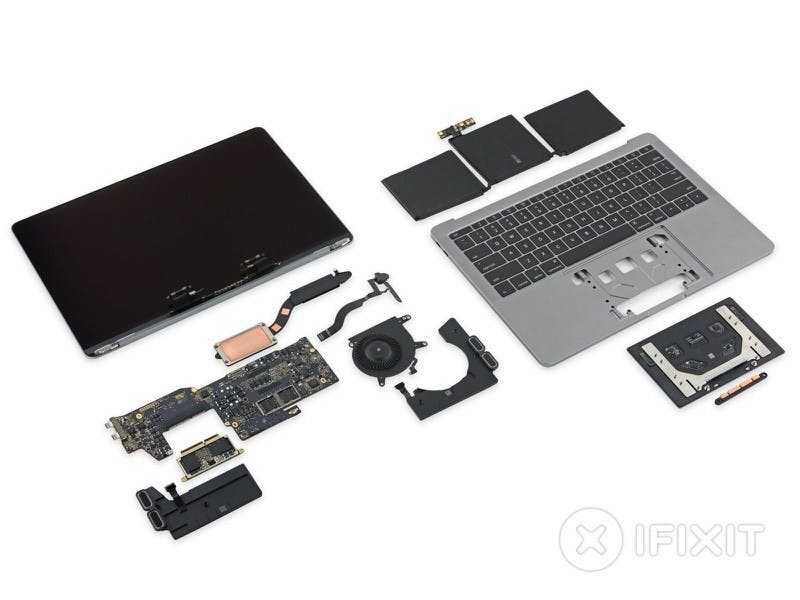

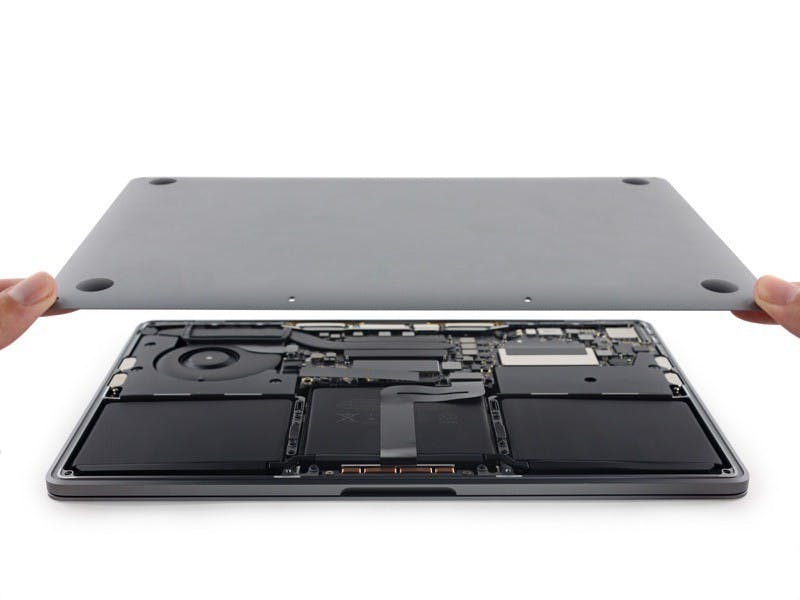

就iFixit網站說明,未搭載Touch Bar設計的新款13.3吋MacBook Pro,整體上並不算難拆解,基本上只要按照順序即可完成各部位拆解。

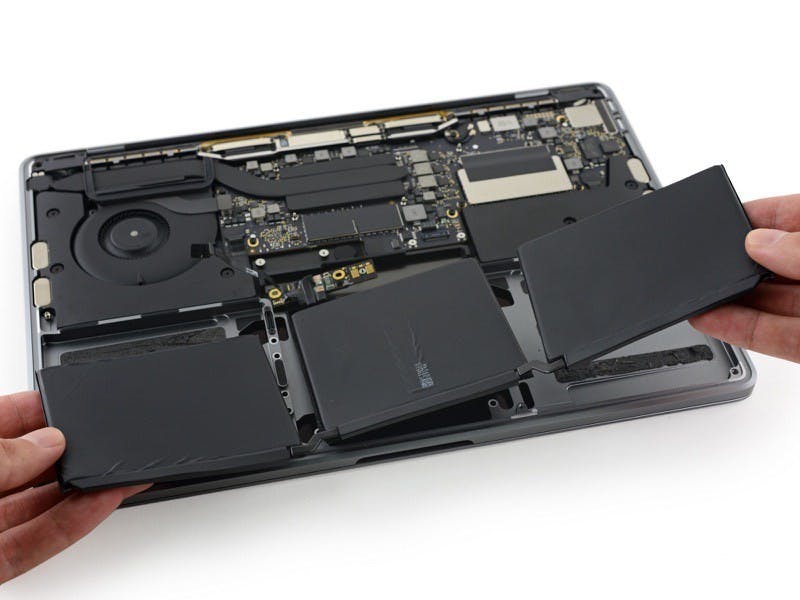

在此次特別加大尺寸的觸控板中,蘋果分別採用意法半導體 (ST Microelectronics)以ARM Cortex-M3設計的STM32F103VB控制晶片,以及Broadcom BCM5976C1KUFBG觸控控制器,另外也配合Force Touch機能搭載提供反饋力道的Taptic Engine模組。另外,可對應10小時連續使用時間的電池容量為4781mAh,對應54.5 Wh電池功率表現。

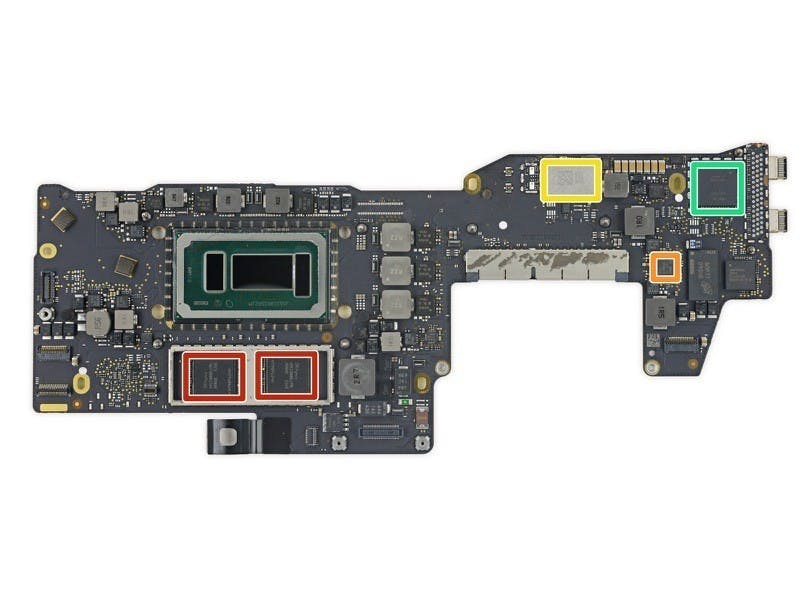

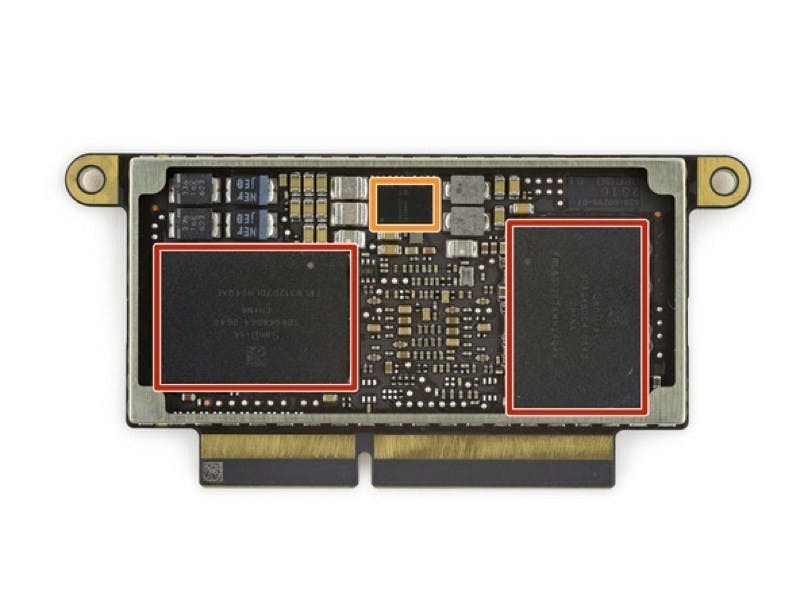

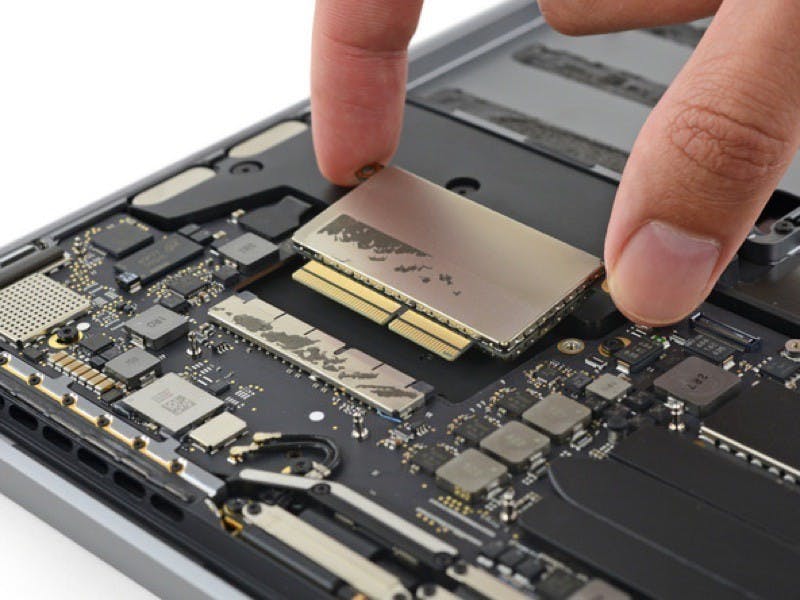

儲存元件部分,新款MacBook Pro採用SanDisk客製化PCIe SSD,其中256GB儲存容量分別是以四組64GB NAND flash構成,而記憶體則採用SKhynix提供LPDDR3規格,Wi-Fi模組則改由上海環旭電子設計規格。

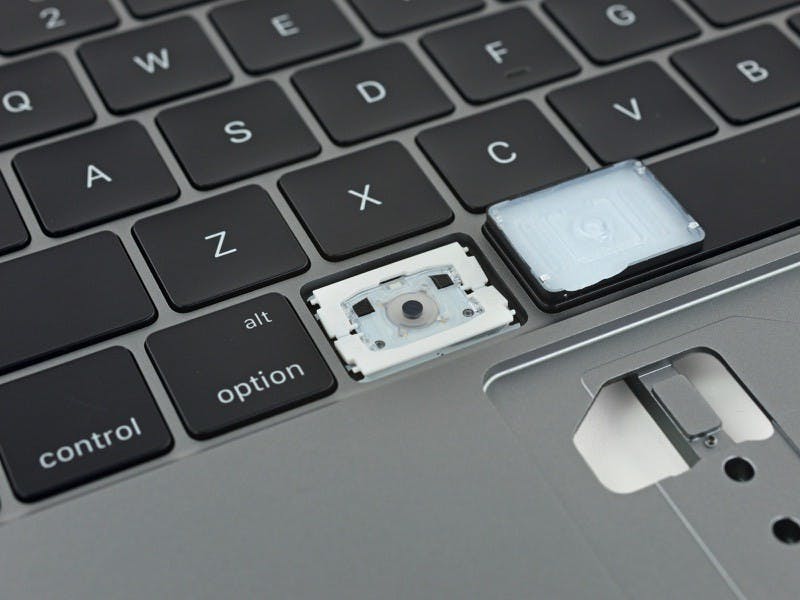

此外,iFixit網站也說明第二代蝶式鍵盤設計確實與第一代版本不同,包含按鍵實際行程長度、按鍵邊緣呈現稍高,方便讓使用者敲打使用。

ngcmujba2hquieua-huge_resize

61weeipyjj1xwli1-huge_resize

mvlahbmfvwevet3a-medium_resize

w4gpwev2k6on6aws-medium_resize

5wfbdvpifgjwbzts-huge_resize

xoa5bxb5rwbdjjtf-huge_resize
