iFixit 把 Switch 拆光了並給出不算難修復的評價,來看看裡面用了甚麼料件吧

2017.03.06 01:29PM
4354
是iFixit 把 Switch 拆光了並給出不算難修復的評價,來看看裡面用了甚麼料件吧這篇文章的首圖

圖片來源: iFixit

知名電子產品拆解網站 iFixit 稍早也將火紅的任天堂遊戲主機 Switch 進行徹底的拆解以及維修複雜度分析, Switch 在修復難度獲得相當容易修理的 8 分(最容易修理為 10 分),當然在拆解的過程也一併把裡面的關鍵組件也展示出來,接下來一起來看看 Switch 用了哪些晶片吧~

關於 Switch 可見先前遊戲小虎的開箱文章:請點此

完整拆解圖片請見 iFixit 網站:請點此

6ed231ccf13e9c21f32bcc5a563c8af7

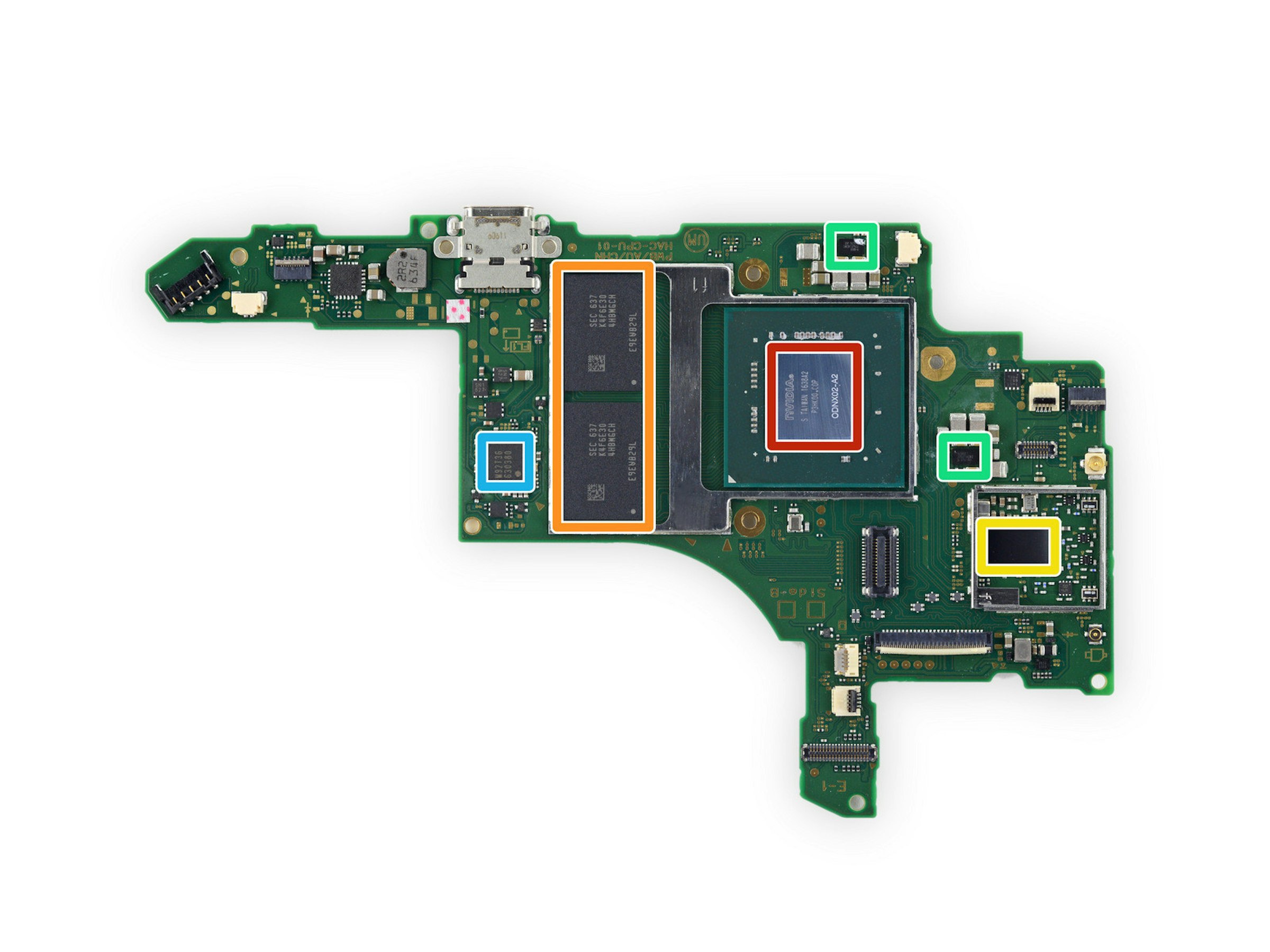

為了使 Switch 能順暢運作, Switch 內部仍使用與筆電差不多的銅熱導管風扇主動散熱器,同時在機背的部分有一塊兼具支撐與導熱的金屬板,內建的電池為 16Wh ,畢竟 Switch 本質仍是一台高效能的 6.2 吋大螢幕掌上型主機,相對傳統掌機或是 Wii U GamePad 需要較大的電池;在主機板上,作為核心的是 NVIDIA ODNX02-A2 ,很可能是基於 NVIDIA Tegra X1 的特殊版本,不過目前無論 NVIDIA 與任天堂都未正式說明其本質,搭配的記憶體顆粒是兩條來自三星的 K4F6E304HB-MGCH 2 GB LPDDR4 DRAM 模組, WiFi 與藍牙由博通的 BCM4356 MIMO 2x2 WiFi + 藍牙 4.1 晶片負責,至於音訊則是 Realtek ALC5639 ,這也是 NVIDIA 在 Jetson 開發板所選擇的音訊晶片。

bd910c0bfb2da911db4cd2145fb698c1

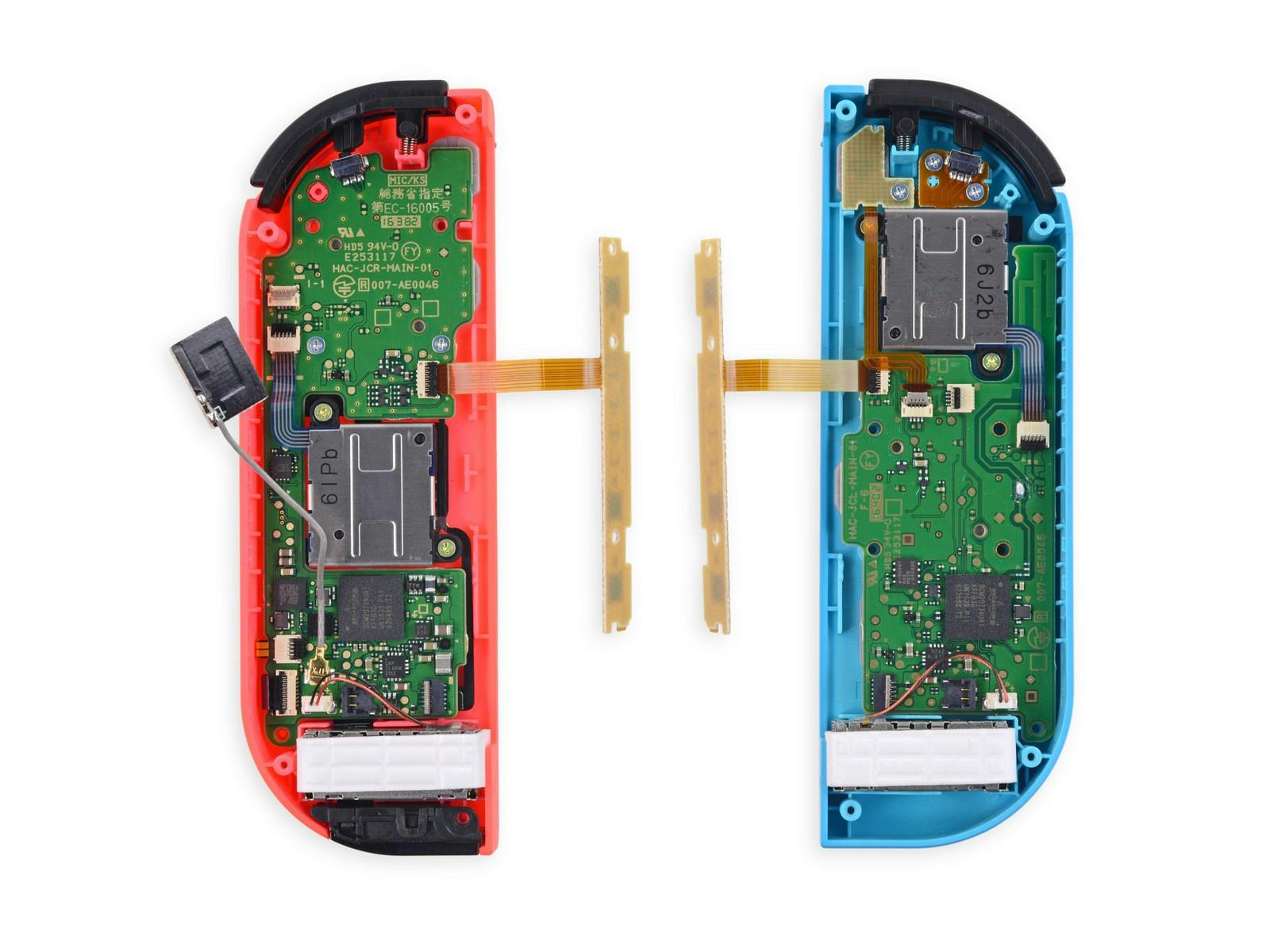

控制器中,左右的控制器雖然基板不同,不過主要的晶片是差不多的,而在左方的控制器中,負責進行無線溝通的是博通的 BCM20734 晶片,這是一顆整合標準藍牙與藍牙低功耗的晶片,並且整合可用於語音輸入的類比數位轉換功能,另外左方控制其還有用於進行 NFC 讀取的則是 ST 的 NFCBEA 812006 33 晶片,此外還有利用四個紅外線發光二極體構成的偵測系統;而左右控制器中都具備 1.9Wh 的鋰電池,以及陀螺儀、加速度計、還有 HD Rumble 微馬達。

a24e6c35dc6057ce9650680626b38121

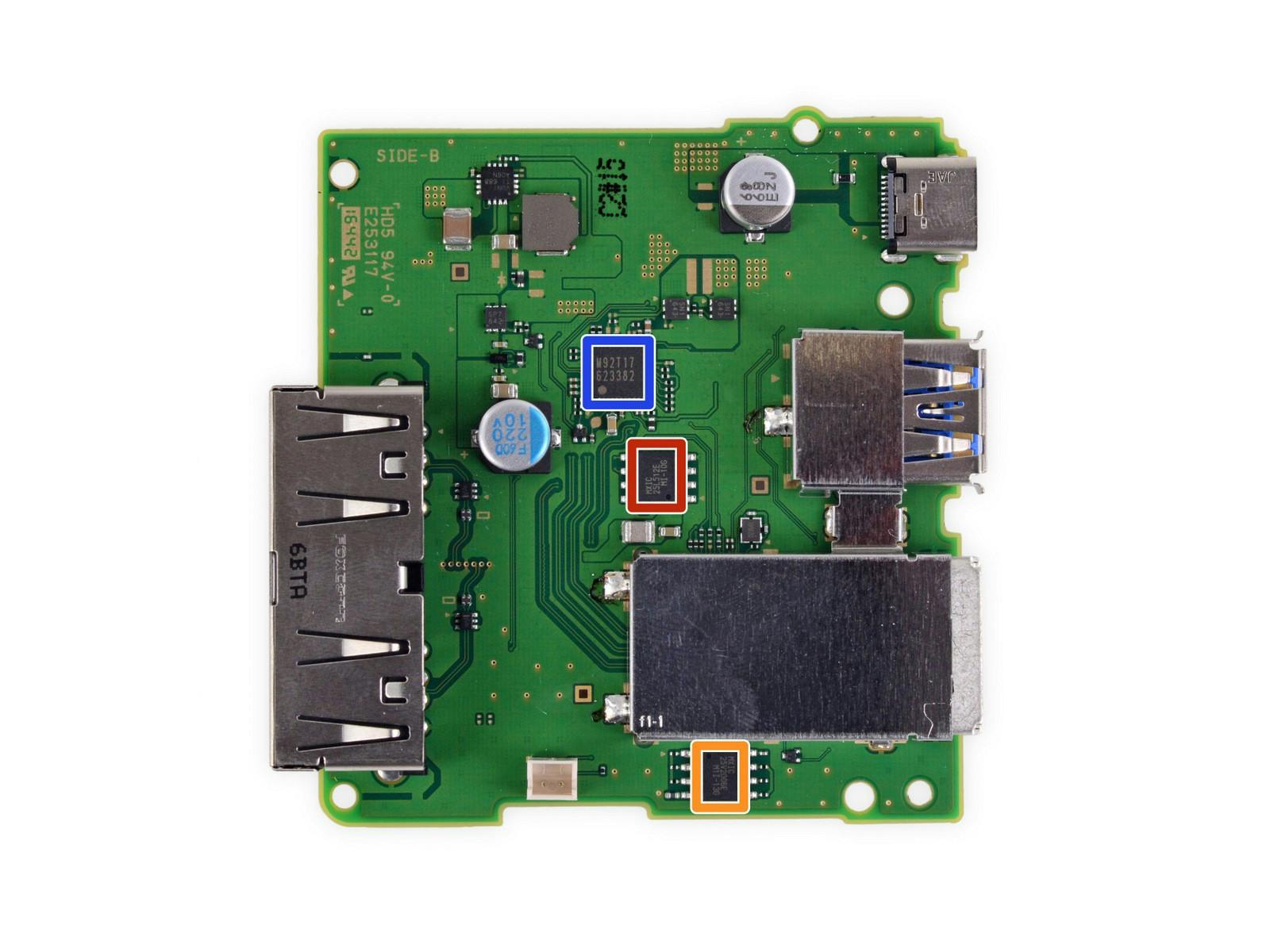

至於底座的主機板具備 Macronix International MX25L512E 512 Kb CMOS 快閃記憶體以及 Macronix International MX25V2006E 2 Mb CMOS 快閃記憶體,至於負責控制 USB 的則是 VIA Lab 的 VL210 USB 3.0 Hub 控制晶片,但尷尬的是雖然輸出底座晶片是支援 USB 3.0 的,但現階段 Switch 透過底座仍只能提供 USB 2.0 ,要待後續系統更新才會解放回 USB 3.0 速度。

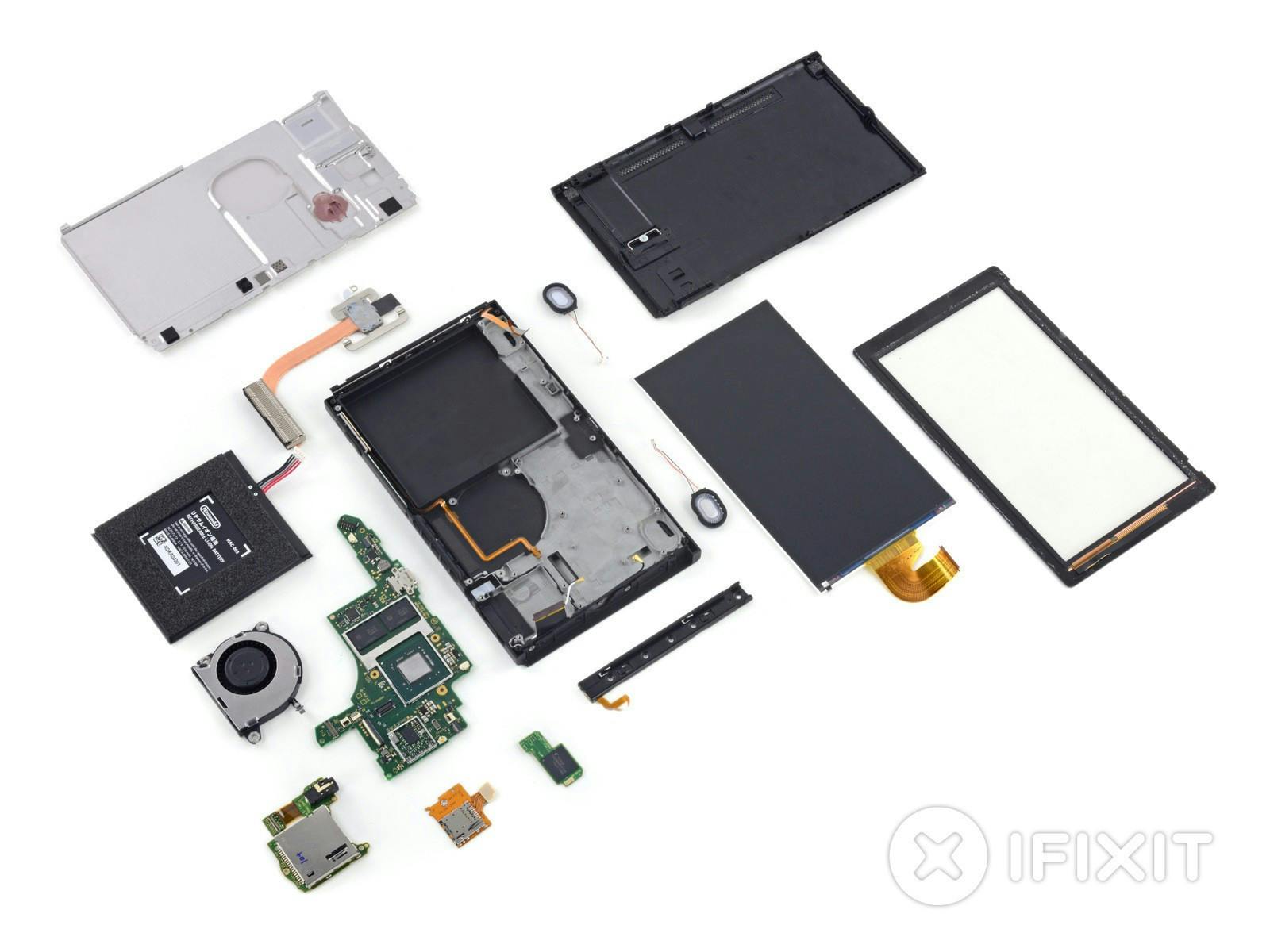

iFixit 對 Switch 的維修評價大致上很正面, Switch 以大量的螺絲取代近年以黏膠接合的方式,不過螺絲是屬於特規設計,而多數的組件、包括類比按鈕、讀卡器與耳機插槽等都是模組化設計,可容易的替換,且電池也是採用模組設計,能夠輕易地被置換,不過 Switch 的螢幕與近期電子產品比較不同的是其觸控層與面板並未嵌合,而是兩塊獨立組件,雖然維修容易但設計較複雜,其次若要更換螢幕面板或是觸控層,仍需透過加熱的方式將強力接著劑溶解。
