硬科技:光華電腦DIY回憶錄之最吵的硬碟 初遇IBM硬碟

2019.02.05 07:22AM
6128
Data storage, Computer hardware, Motherboard, Network Cards & Adapters, Central processing unit, Computer, Electronics, Input/output, Controller, Network interface, computer hardware, Computer hardware, Electronics, Technology, Electronic device, Computer component, Motherboard, Personal computer hardware, Electronics accessory, Electronic engineering, Electronic component

各位科科看筆者抱怨SCSI這麼久,那本系列科科文的主角:硬碟機,究竟花落誰家?其實按照1990年代末期的市場態勢和SCSI硬碟佔有率,SCSI規格的創始者,並以業界首度7200rpm的「Barracuda (梭魚)」系列威鎮四方的Seagate,才是最沒風險的選擇。

但大學時代的筆者一直有在閱讀「0與1科技雜誌」的硬碟博土專欄 (作者是儲存業界無人不知無人不曉、長年任職於Seagate的業界前輩朱秋男先生,筆者也購入其著作「硬式磁碟機原理」,但不知道藏到哪裡去了一直找不到,在某NAS廠商任職期間,沒機會在跟Seagate合辦活動時拿書請朱大哥簽名,讓筆者感到非常的遺憾),對長期擁有獨門絕技「磁阻式磁頭 (Magneto-Resistive Head, MR Head)」的IBM硬碟產生了不切實際的妄想,考量到價格和散熱,3顆容量2.16GB的IBM Ultrastar 2ES (型號DCAS-32160),成為筆者同時初嘗SCSI與IBM硬碟的契機。會一次買3顆的原因也很簡單:日後將分配到其他的電腦上,當然,這也跳票了。

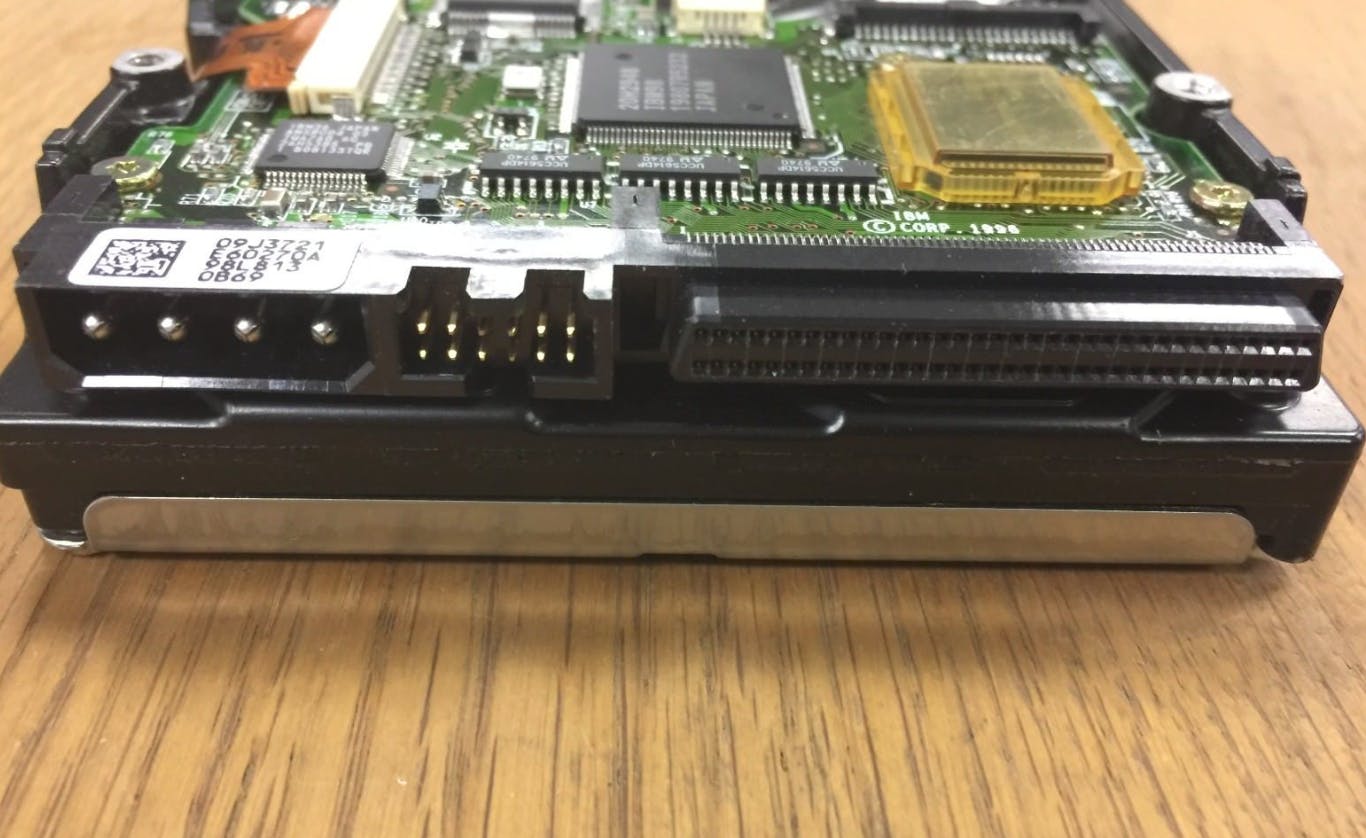

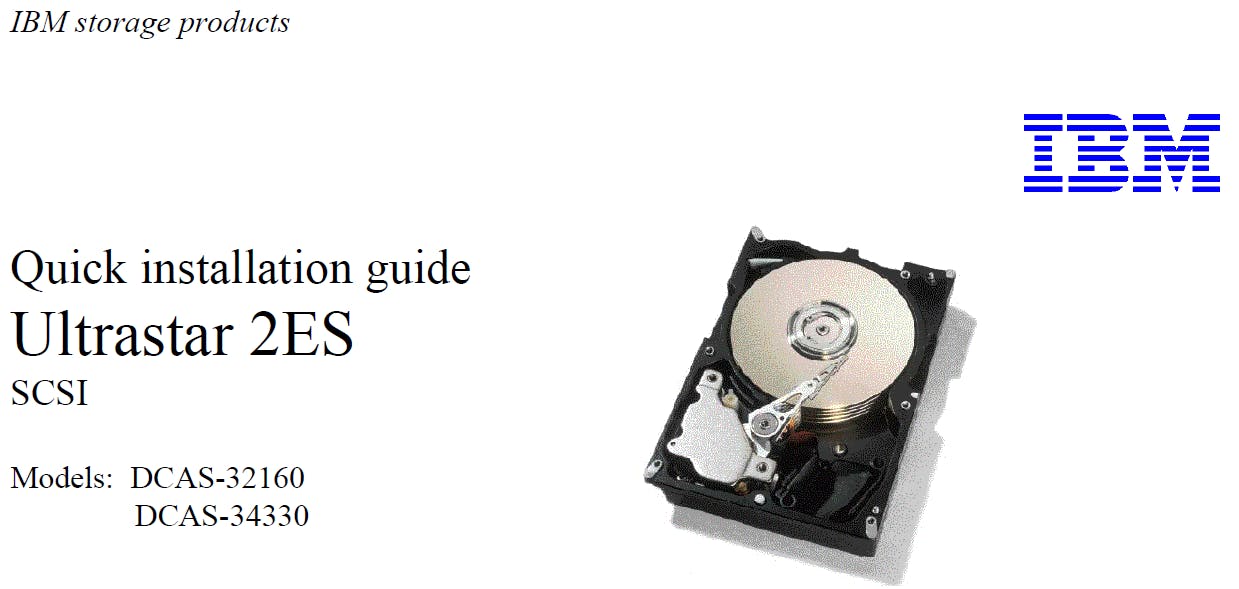

型號:Ultrastar 2ES (DCAS-32160)
廠牌:IBM
容量:2.16GB
轉速:5400rpm
快取記憶體:512kB
界面:Ultra Wide SCSI
界面最高傳輸率:40MB/s
運作溫度:55度

Power cord, Lenovo Power cable, IEC 60320, Power cable, Lenovo, , Electrical cable, , IBM, Brand, 2.8m 10a/100-250v c13 to iec 320-c20 r, Product, Electronics, Technology, Computer cooling, Electronic device, Hard disk drive, Computer component

在此就不得不談談IBM的早在1984年應用於磁碟驅動器、在1991年首先導入於IBM 0663 “Corsair” 硬碟的王牌技術「磁阻式磁頭」了,基於磁阻效應,透過對磁場變化相當敏感的電阻特性磁頭,來讀取碟片上的數據,可大幅提高單一碟片的容量,號稱提昇40%,之後IBM再導入Non-ID Sector磁軌紀錄格式「助拳」(不過可能會吃掉cache的部分空間),進一步擴大領先優勢。

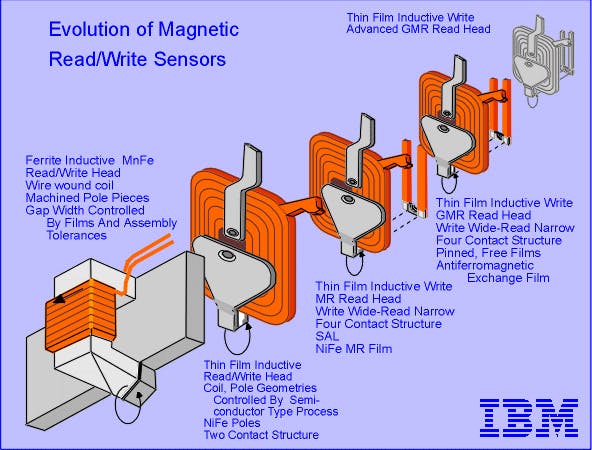

有別於前3個世代「讀寫合一」的電磁感應式磁頭技術 (亞鐵鹽類磁頭、MIG磁頭、薄膜磁頭),磁阻式磁頭只負責讀取,寫入則沿用傳統的感應式磁頭,也就是「讀寫分離」,感應寫、磁阻讀的讀寫方式,可針對讀寫的不同特性,來進行最佳化的調整。此外,磁阻式磁頭的工作穩定性和碟片轉速無關,無論對研發低轉速的筆電用硬碟,以及追求高轉速的伺服器用硬碟,都相當有利。

Disk read-and-write head, Hard Drives, Disk storage, Head crash, Computer data storage, Data recovery, IBM 305 RAMAC, Flying height, Data storage, Disk sector, disk read and write head, Text, Diagram, Parallel

很有趣的是,那時IBM仰賴磁阻式磁頭而佔到便宜的市場,並非伺服器 (Ultrastar) 和桌機 (Deskstar),而是2.5吋的筆電用產品 (Travelstar),因為小型化的硬碟難以藉由增加碟片數擴展容量,單碟片能否承載更多容量就足以決定規格勝敗,較高的儲存密度更確保以較低的轉速 (代表更低的功耗和外部安裝機構穩定度,這對筆電非常的重要) 也能維持一定水準的內部傳輸率和效能表現。

值得一提的他山之石:Quantum曾經發表產品定位與Fireball高度重疊的Sirocco (沙漠風暴) 系列,是該公司首款MR磁頭ATA硬碟,轉速僅有4500 RPM,但整體性能不輸Fireball,而且噪音、發熱量和功耗均明顯較優。

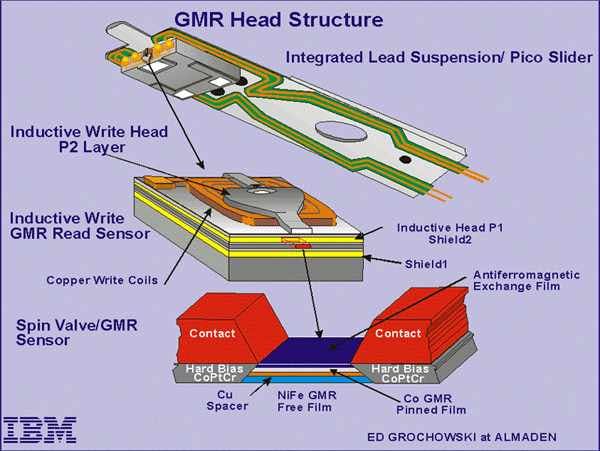

後來IBM在1997年推出的巨磁阻 (Giant MR, GMR) 磁頭沿用相同的原理,但使用磁阻效應更好的材料和多層薄膜結構,更為敏感,實現更高的儲存密度,首款巨磁阻磁頭硬碟IBM Deskstar 16GP Titan,3片碟片就16.8GB,幾乎是同期Quantum Fireball ST 6.4GB的3倍大。

Disk read-and-write head, Hard Drives, Disk storage, Hard disk drive platter, Giant magnetoresistance, Computer data storage, Data storage, Areal density, Flying height, Diagram, hdd head, Diagram, Naval architecture, Parallel

但隨著產品容量漸漸供過於求,消費者不再追求同時期內較高容量的產品,硬碟機產業終究無法繼續那套「穩定增加容量以維持產品價格即可輕鬆獲利」的老招數,硬碟機產業的利潤持續下滑 (近年唯一的轉機是2011年泰國水災沖毀硬碟供應鍊,竟然讓廠商可以隨意漲價,讓當年日本PC Watch下了一個酸到極點的標題「靠著水災享受高利潤的硬碟產業」),導致併購案接連發生,IBM也在2003年將部門出售給Hitachi,結束了在1956年創造硬碟的IBM,與這個產業長達近半世紀的緣份。

又不小心岔題岔很大了,到頭來,這3顆DCAS 2.16GB硬碟到底用的如何?

坦白講,筆者覺得自己實在是自找麻煩的白痴,最後整套完整的SCSI環境,還是賣給某位真正需要的朋友,再入手1顆在當時大受好評、退役後捐給社團的IBM DHEA 6.48GB (36480GB),1顆抵3顆,乾淨俐落的取而代之,機殼內也不再擠滿排線,清爽許多,早知如此,何必當豬。

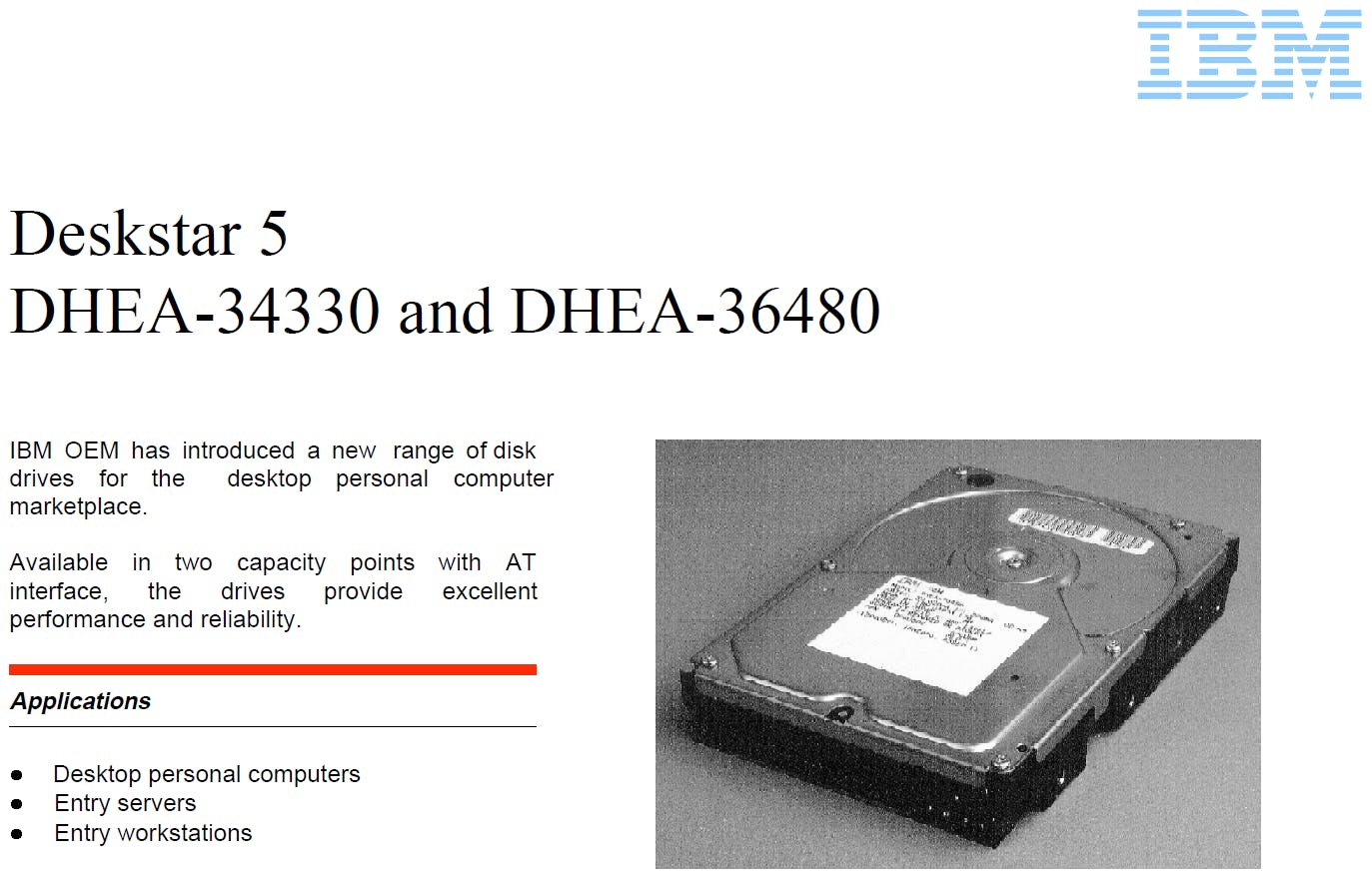

型號:Deskstar 5 (DHEA-36480)
廠牌:IBM
容量:6.48GB
轉速:5400rpm
快取記憶體:476kB
界面:ATA-4
界面最高傳輸率:33MB/s (Ultra DMA 33)
運作溫度:55度

, IBM, Canon Toner Cartridge, InfoPrint Toner Cartridge, Black - 6-pack, Electronics, Font, Brand, Product design, Toner, infoprint toner cartridge, black - 1-pack, Technology, Electronic device, Diagram

天啊,我就這樣白白浪費了我寶貴的青春啊!科科。

未完待續:下集「硬科技:光華電腦DIY回憶錄之最吵的硬碟 邂逅姍姍來遲的WD
