4G載波聚合CA是什麼?載波聚合原理技術與網路速度的關係介紹

2020.05.29 04:12PM
1857

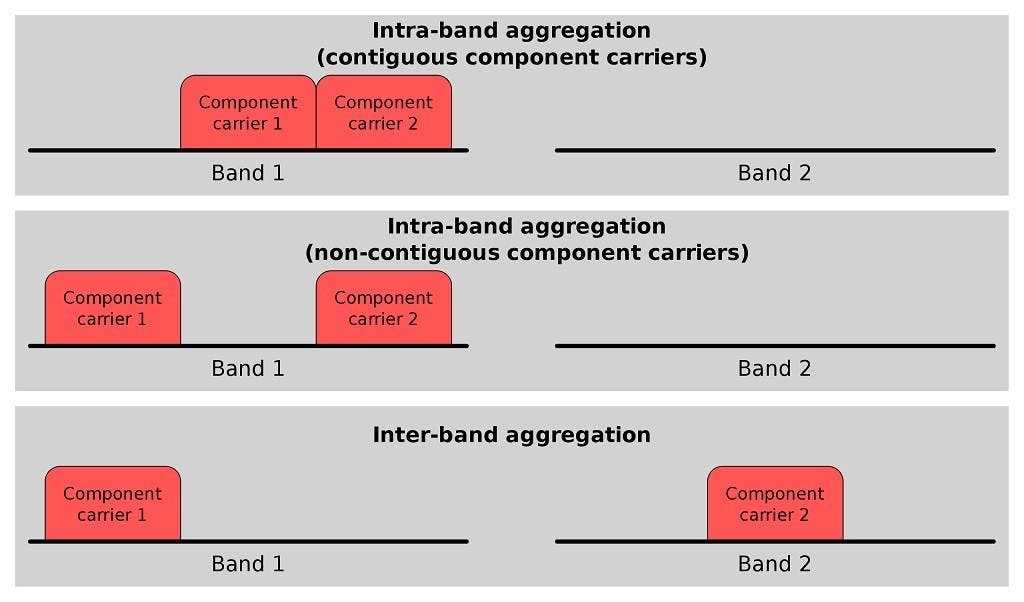

照片中提到了Intra-band, contiguous、Band 1、Intra-band, non-contiguous,包含了圖、運營商聚合、5G、LTE進階、LTE

雖然現在已經邁向了5G世代,不過載波聚合技術仍然影響著現代人的網路生活。載波聚合又稱為CA(Carrier Aggregation),是4G LTE-A的核心技術之一,如今在5G頻段競標結束之後,電信業者也希望透過載波聚合技術,再提高5G服務能夠提供的網路速度。到底載波聚合是什麼,和日常生活使用的網路有什麼關係呢?本篇將一一解答。

載波聚合CA:結合頻寬以提高網路傳輸效率

無線電波是有限的資源,再加上各家電信業者競標分配,能夠拿到的連續頻寬資源其實非常稀少,而頻寬不夠,就很有可能影響用戶網路的上傳下載速度。可以將頻寬想像成高速公路的車道,當車流要通過時,車道數量越多,速度越快,然而當可以行駛的車道零散在不同地方的時候,每條車道的寬度受限,速度就會遲遲無法提升。

載波聚合技術便是讓零碎、分散的頻寬能有效的被利用,它能夠將連續或不連續的頻寬整合,藉此提高傳輸效率與網路速度。再以高速公路和車流比喻的話,載波聚合技術讓車流能夠行駛上零散在各處的狹窄車道,提高網路傳輸效率。

▲載波聚合可以分成3種類型,第一種是在同個頻段且連續的頻譜,最為單純,而第二種則是同個頻段但不連續,相對複雜,至於最後一種則是不同頻段也不連續,最複雜但也最常見。雖然狀況不同,不過都是使用2條連續或不連續的車道進行傳輸,相較於只有1條車道,能夠加快速度。(圖片來源:Wiki)

CA數量越多可整合越多頻段 不過仍需多項條件配合

有時候會聽見2CA、3CA、或是5CA,CA代表載波聚合,而數字則代表了整合的頻寬數量。2CA代表整合了2個分散的頻寬,3CA代表整合3個頻寬,通常CA數字越多,頻段越寬,傳輸速度也就越快。不過,影響網路速度的技術有很多,CA只能表示聚合的頻寬數量,並不能夠完全代表網路速度快慢。網路速度還是要看電信業者的技術、頻寬、訊號狀態等多種因素決定。

另外,雖然現在的4G手機大多支援載波聚合技術,不過如果想要得到如5CA等較高的載波聚合數量,要看手機規格、電信業者、基地台是否配合。舉例來說,目前台灣電信業者只有中華電信在熱門地區支援5CA技術,因此如果用戶使用的網路不是中華電信、且手機最高只支援3CA的話,那同樣無法享受到5CA服務。

照片中提到了中華電信已於2018年提供全台都會區23、個熱鬧商圈、高鐵全線5CA服務,即使未、搭配5CA終端設備4G客戶也可透過結合,包含了角度、牌、產品設計、字形、角度

▲中華電信於2018年率先提供5CA服務,理論值可以達到900Mbps上傳下載速度。不過目前5CA提供的區域相當有限。(圖片來源:中華電信)

照片中提到了SAMSUNG,跟三星集團有關,包含了三星Galaxy S10、三星Galaxy Fold、三星Galaxy S10、三星Galaxy S10 +、三星Galaxy S20 Ultra

▲三星Samsung於2019年推出的手機S10系列可以支援最高7CA技術,不過因為台灣目前尚未提供7CA,因此最多也只能有5CA的效果。

可下載App得知手機是否處於CA狀態

載波聚合是4G LTE-A的重要技術,如果手機處在載波聚合的狀態下,會顯示「4G+」或是「LTE+」。不過,無論手機目前是在2CA、3CA還是更多,都只會有4G+和LTE+,如果用戶想要知道更詳細的狀況,如目前網路的CA狀態、使用哪些頻段等等,可以下載NetMonster App,查看手機的網路狀態。

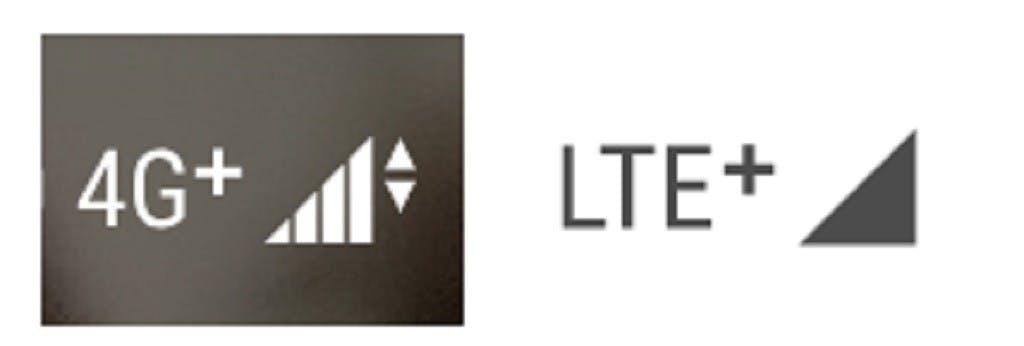

照片中提到了4G+ LTE+,包含了圖形、商標、牌、產品設計、字形

▲當手機網路處於載波聚合狀態時,會呈現4G+或是LTE+。

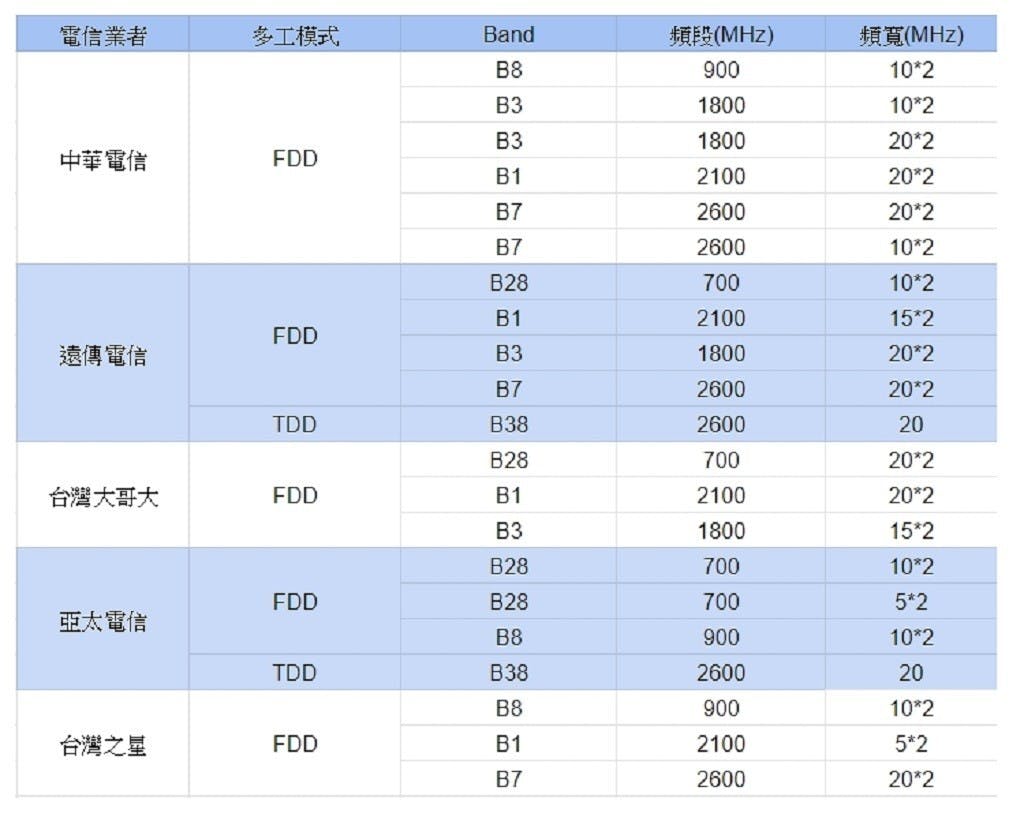

照片中提到了電信業者、多工模式、Band,包含了數、角度、線、點、字形

▲台灣電信業者在4G頻段取得的頻寬相當零散,而載波聚合技術能夠將不連貫的頻寬合併使用。

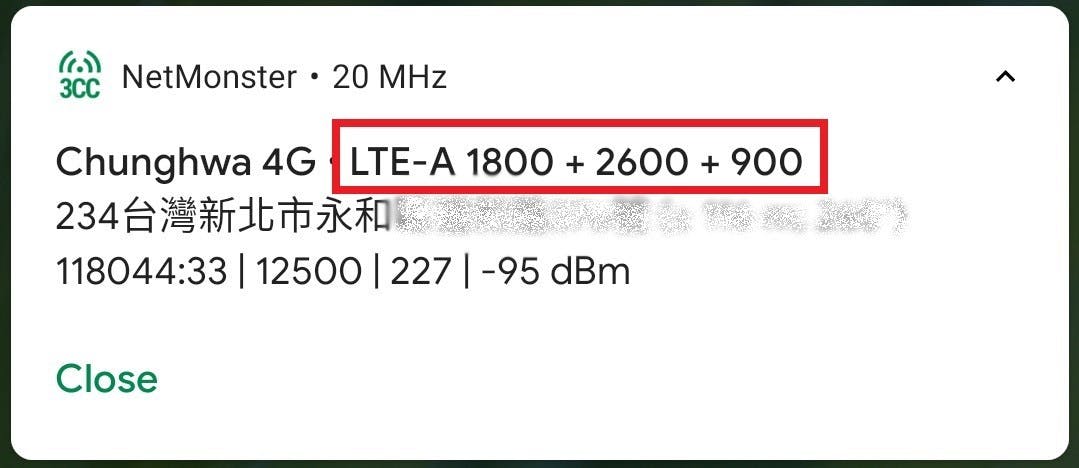

照片中提到了NetMonster • 20 MHz、3CC、Chunghwa 4G LTE-A 1800 + 2600 + 900,包含了文獻、文獻、角度、線、點

▲如圖所示,目前手機的網路為3CA,分別使用了1800MHz、2600MHz、900MHz共3個頻段的頻寬,屬於不同頻段的載波聚合狀態。

照片中提到了NetMonster • 20 MHz、3CC、Chunghwa 4G LTE-A 1800 + 2600 + 2600,包含了文獻、文獻、窗口、角度、線

▲同樣是3CA的狀態,不過使用的是1800MHz與2個2600MHz頻段的頻寬。

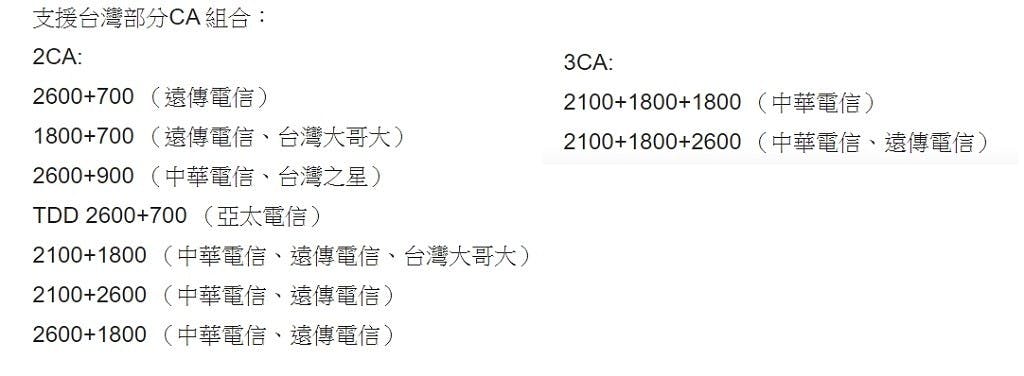

照片中提到了支援台灣部分CA組合:、2CA:、ЗСА:,包含了數、Teoriefinančníhoprávaafinančnívědy、稅務機關、達索維奇(Daáovýřád)、稅收法

▲有些手機型號會明確標注支援的CA組合,意即如果電信業者提供以上組合之外的CA組合,則手機也無法支援。圖為紅米Note 8T。(圖片來源:小米)

載波聚合與網路速度並非絕對關係

如前所述,載波聚合能夠將零散的頻寬合併,CA數量越高,代表獲得的理論頻寬越大,理論上能夠擁有更快的網路速度。不過,CA僅能夠代表頻寬合併的數量,網路速度也與手機處理器、電信業者的技術、訊號穩定度等條件有一定的關係,CA無法完全決定網路表現。
