RTX 3080 創始版動眼看,更緊湊的 PCB 、新 12pin 供電與創新風道設計理念

2020.09.11 01:06PM
1334
照片中包含了格柵、產品設計、產品、設計

NVIDIA 將在 9 月中旬正式推出 RTX 3080 ,稍早台灣 NVIDIA 提供 RTX 3080 Founder Edition 創始版供拍攝,雖然整體長度近似 RTX 2080 創始版,不過此次不光只是風扇遮罩設計的改變,自 PCB 布局到散熱風道皆有顛覆性的改變。

照片中包含了格柵、產品設計、電子產品、字形、設計

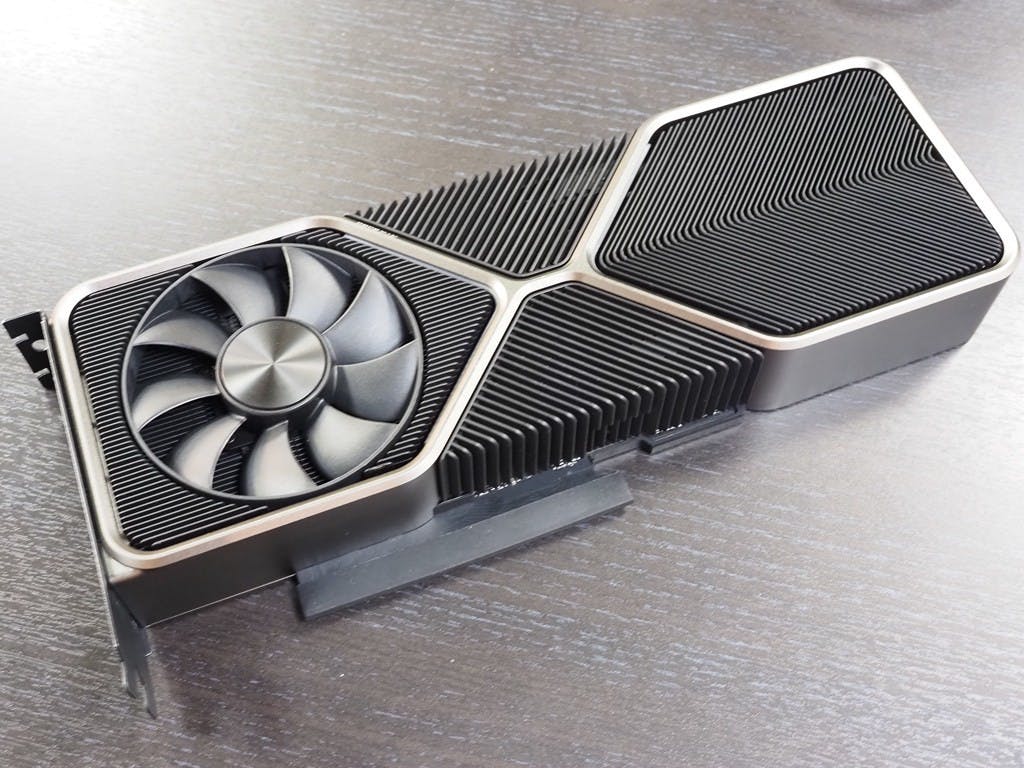

▲正面將散熱鰭片融入正面整體設計

照片中提到了RTX 3080、GEFORA,包含了電子產品、電子產品、產品設計、電子樂器、設計

▲此次背板也帶有巨大的 X 字,後半段可看到散熱片

照片中提到了GEFORCERTX,包含了產品設計、牌、產品、字形、設計

▲三面皆以遮罩蓋住

照片中提到了PTX3080,包含了格柵、產品設計、牌、產品、角度

▲正面 X 框上有細小的 RTX 3080 刻字

照片中提到了1080、NVIDIA,跟灣流航空航天有關,包含了電子產品、產品設計、電子產品、電子機器、小工具

▲反面 X 框上為 NVIDIA 字樣

RTX 3080 創始版的風扇遮罩與背板設計呈現巨大的 X 型、或說是象徵 Infinity /無盡的設計,而細看鈦金色的 X 邊框上還有著細小的 RTX 3080 字體,不同於傳統風扇遮罩會將底部散熱片遮蓋、四邊開放,此次創始版因應風道概念變化,從正面與反面皆可看到部分的散熱鰭片,並將除了 I/O 外的三邊覆蓋,使兩組風扇的進、排氣風道更規律。

照片中提到了GEFORCE RTX,包含了產品設計、產品、設計

▲上下對稱的中央散熱片裸露

照片中包含了格柵、產品設計、產品、金屬、設計

▲新型的小 12Pin 供電

在中央上下對稱的黑色鰭片處,頂部採用全新的小型 12pin 供電設計,同時可看到此供電插槽並非與底部的 PCB 採垂直或是水平,而是呈現傾斜角度,這並非是考慮造型設計,而是由於因應新風道的緊湊化 PCB 設計;此次 NVIDIA 在創始版盡可能把 PCB 長度縮減,並對應後風扇的位置開有三角形凹槽,而位於 PCB 凹槽附近的供電插槽才因此採用傾斜配置。

照片中跟蘋果公司。有關,包含了格柵、汽車設計、格柵、摩托車、汽車

▲靠 I/O 端的風扇採鼓風

照片中包含了格柵、汽車、格柵、行政車、汽車設計

▲後風扇位於反面,正面可透過鰭片看到些許風扇

照片中包含了電腦散熱、顯卡、電腦散熱、電腦硬件、電腦

▲後方 I/O

照片中包含了硬件、產品設計、電子產品、設計、產品

▲後風扇與典型散熱器不同,安裝在背面

RTX 3080 的風道設計不同於傳統的鼓風或是下吹後往四邊擴散的概念,而是以靠 I/O 端的風扇鼓風排氣,後方的風扇直接往散熱片加壓後吹出,若在傳統塔型機箱,將會看到熱氣以兩個風道排氣,一路從 I/O 口排氣,一路則是將風道自主機板的 PCIe 往 CPU 方向把風帶出,而後藉由機箱後方的排氣風扇把熱帶出,藉由兩組風道強化散熱,相較 RTX 20 創始版在 320W 功耗不僅風扇更安靜,溫度也低了近 20 度。
