又一款千元以內的平民化散熱器 Prolimatech Lynx

2012.02.18 02:29PM
16
是又一款千元以內的平民化散熱器 Prolimatech Lynx這篇文章的首圖

Prolimatech是國內能見度比較低的質感散熱器品牌

該品牌的設計走向除了作工外還頗有自我想法

之前狐仔介紹給大家過的Genesis就是一例

這次要給大家看的則是以輕薄平價為出發點的玩具

當然了...在開始前還是要先感謝一下出錢的苦主GTM

沒有他...大家應該沒機會看到這顆散熱器的在台測試

(為了幫他買這一顆...讓狐仔費了一些功夫)

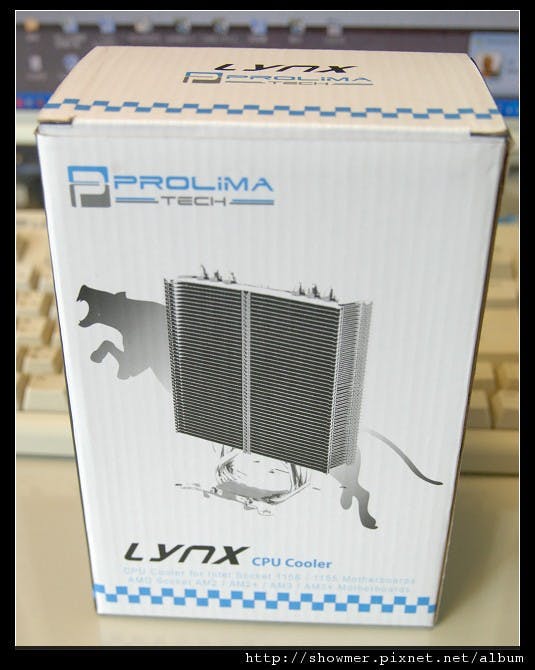

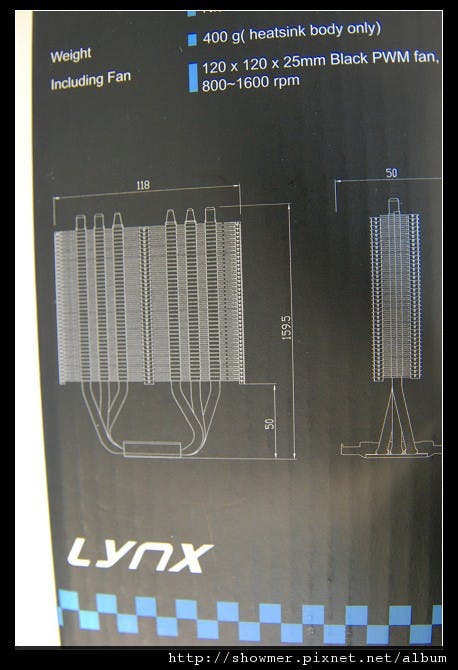

包裝盒上有尺吋標示...單位為mm

應該不難發現...它真的不是很大顆

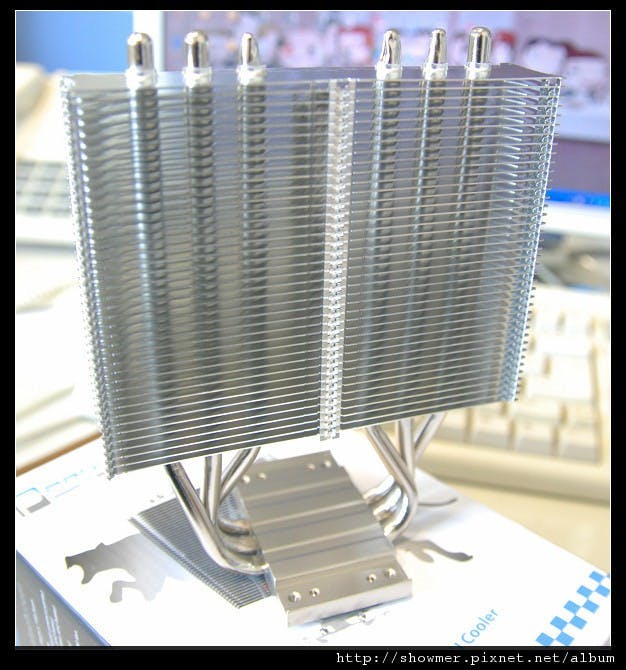

看看本體

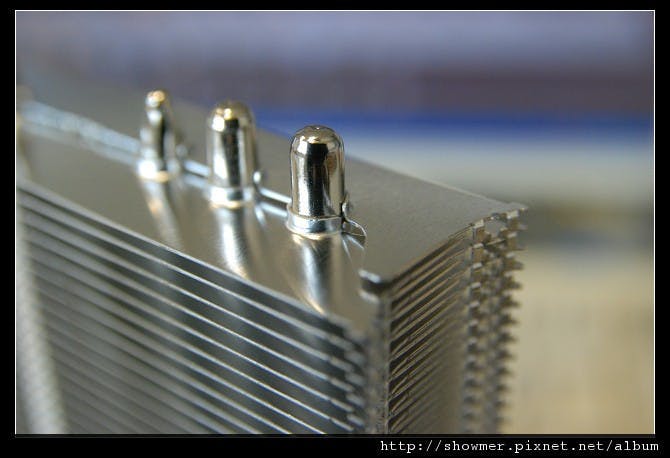

熱管在鰭片上的排列方式是一字排開的

如此排列可以更有效利用風扇的每一分風流

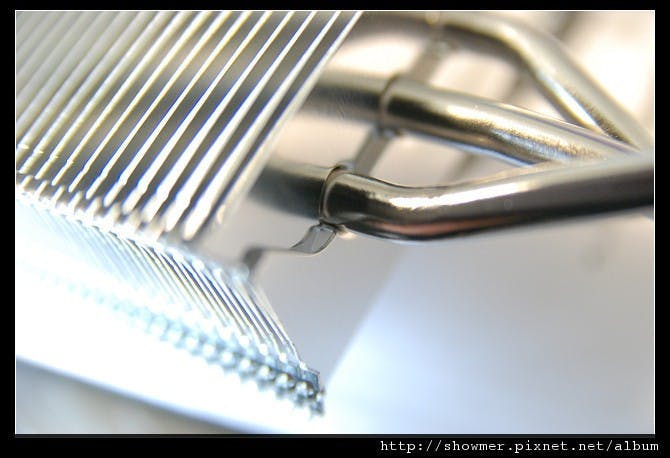

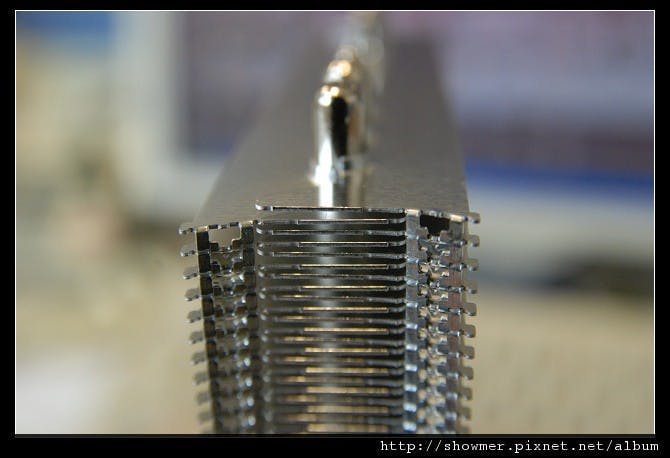

鰭片的設計頗為有趣

只有與半邊的熱管焊在一起...每一層交叉堆疊



有一派的人指稱這樣的設計會增加大量風阻

但其實從垂直方向看的話會發現...其兩鰭片的遮蔽%數不高

可以看出設計者很努力在風阻與紊流之間找平衡點

讓每一分表面積能更有效的被利用

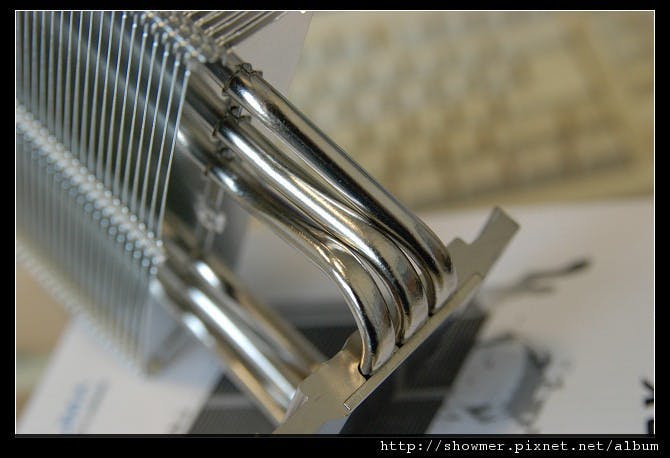

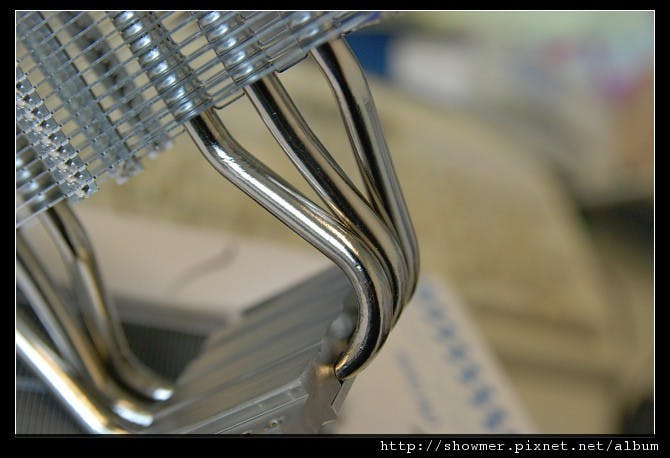

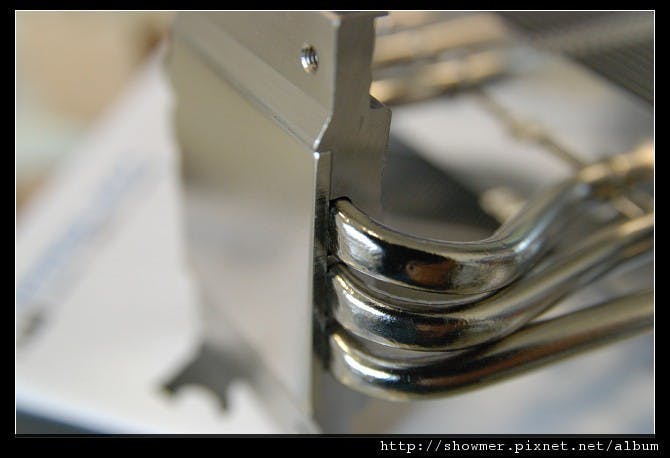

熱管的彎折技術看起來不錯

但為了讓熱管能一次排開...有部份的熱管被彎曲了較大的角度

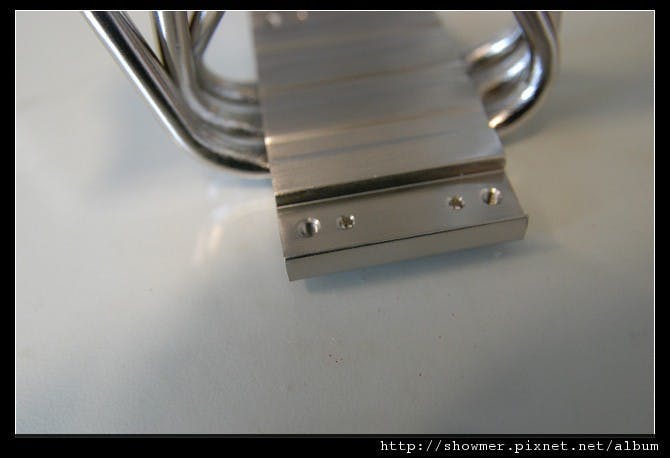

於底座處有略微壓扁

個人推測是為了配合與較薄的銅底有更多的接觸面所採取的對策

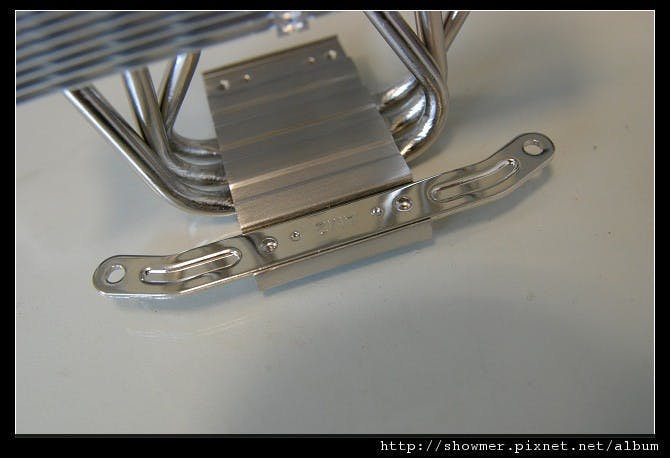

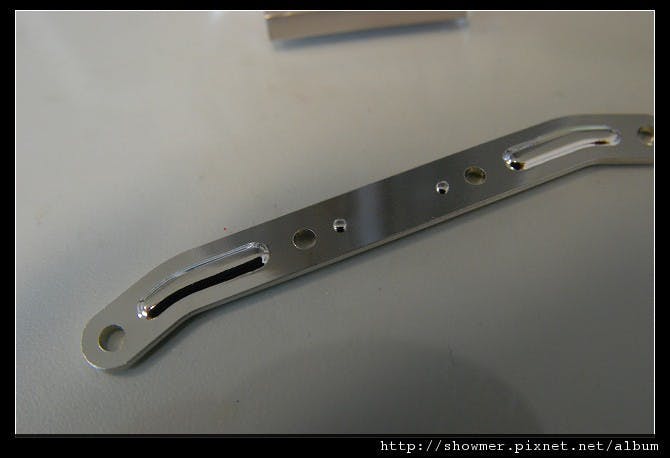

這道剖溝則為扣具的安裝處

內測的兩個凹洞須配合扣具上的防呆設計安裝

(示範扣具為AMD家的)

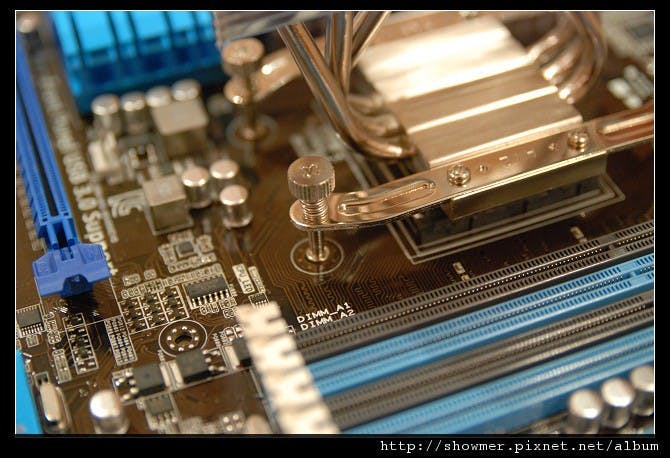

安裝於主機板上...

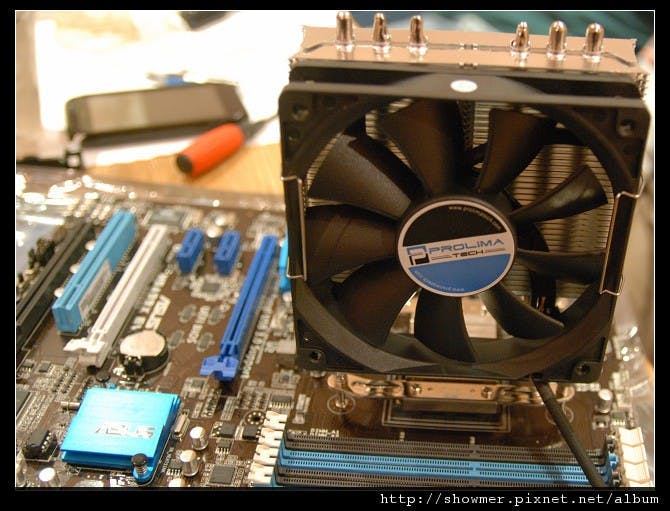

再掛上風扇

(原廠設置是一個...但有加掛風扇用的扣具)


再貼溫度曲線前看一下所送的配件

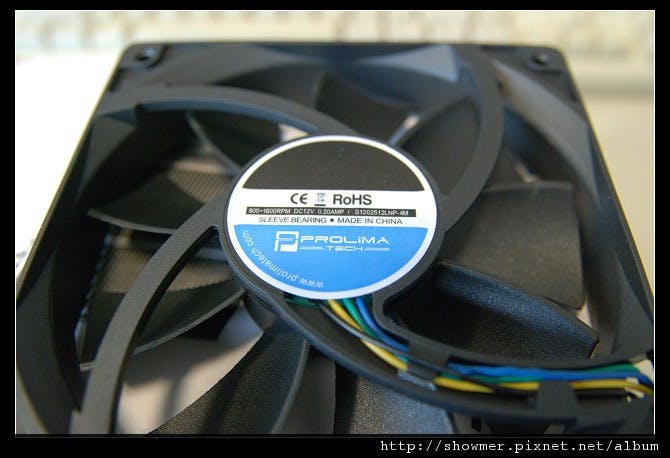

這是風扇

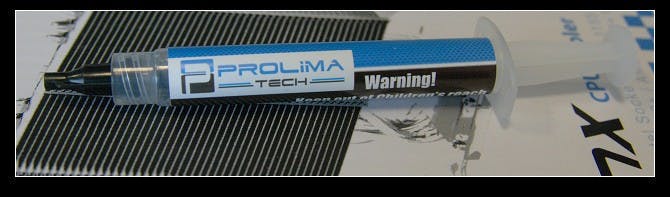

導熱膏


這是由購買者親自見證且跑出來的溫度曲線圖

裝備與CPU速度如圖內所示

單Core核心跑出來的溫度數字有些怪異(軟體定義問題造成的)

建議各位將目光放在超頻前(有被啟動turbo core)後的溫差

為了方便閱讀...狐仔將相同核心的圖擺在一起

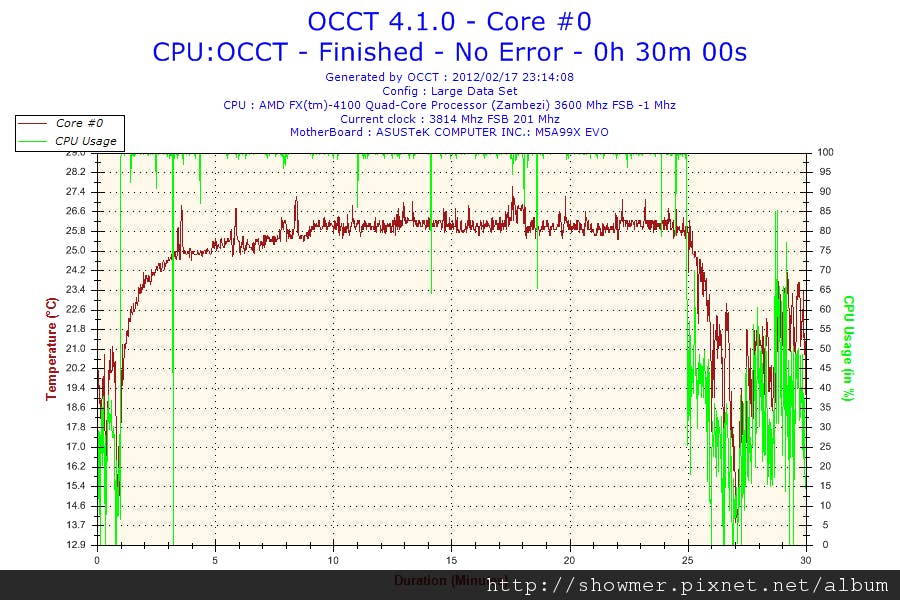

Core 0 超頻前

2012-02-17-23h14-Core #0.png

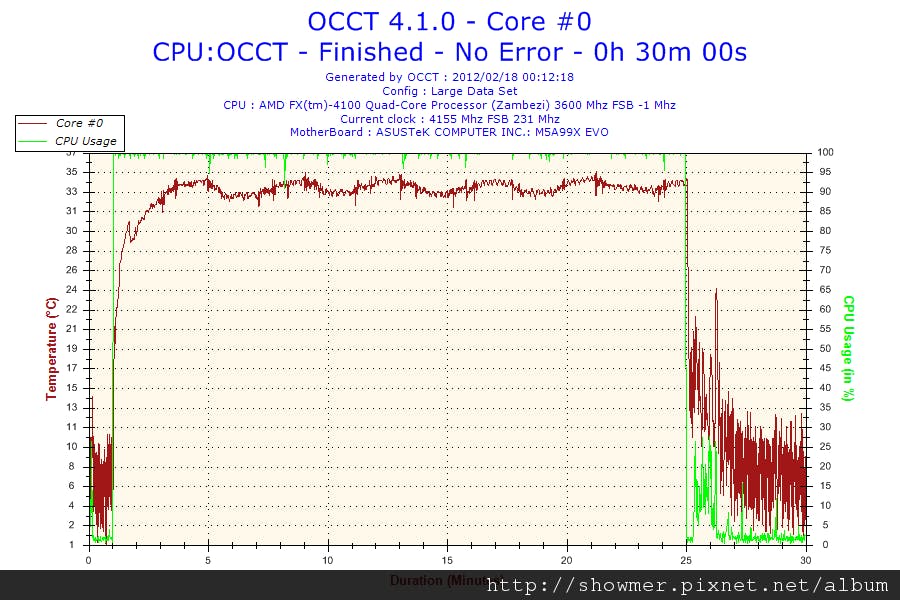

超頻後

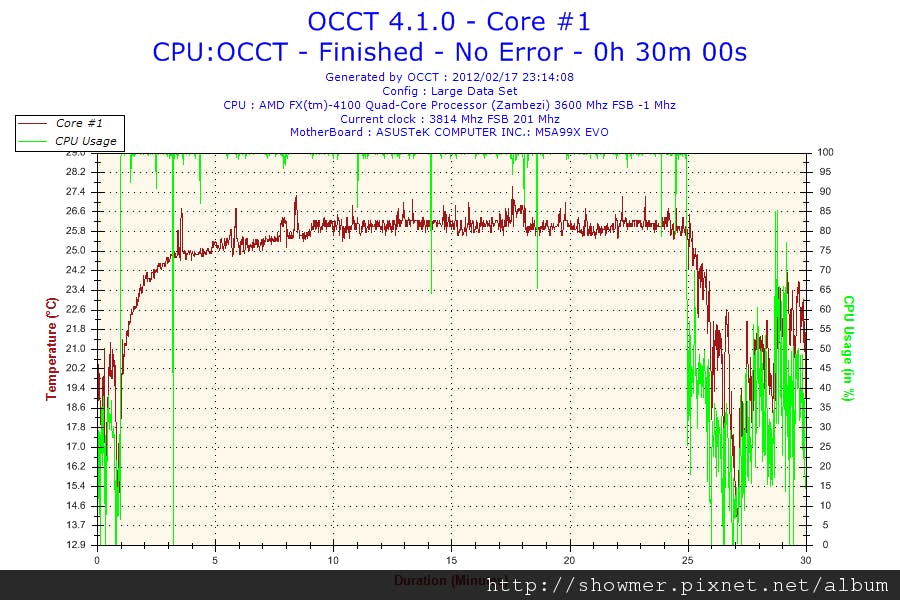

2012-02-18-00h12-Core #0.png  core1 超頻前

2012-02-17-23h14-Core #1.png

超頻後

2012-02-18-00h12-Core #1.png

core 2 超頻前2012-02-17-23h14-Core #2.png

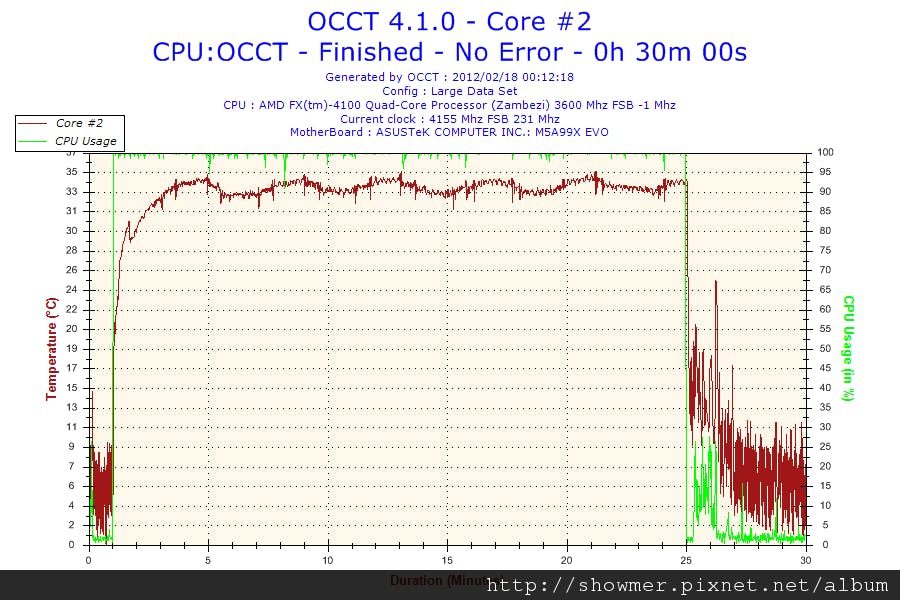

超頻後

2012-02-18-00h12-Core #2.png

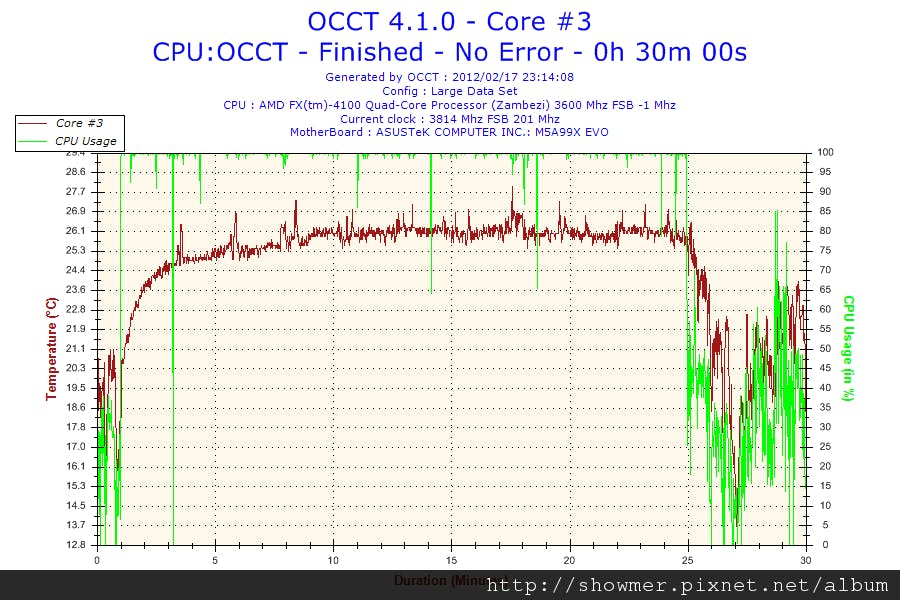

core 3 超頻前

2012-02-17-23h14-Core #3.png

超頻後

2012-02-18-00h12-Core #3.png

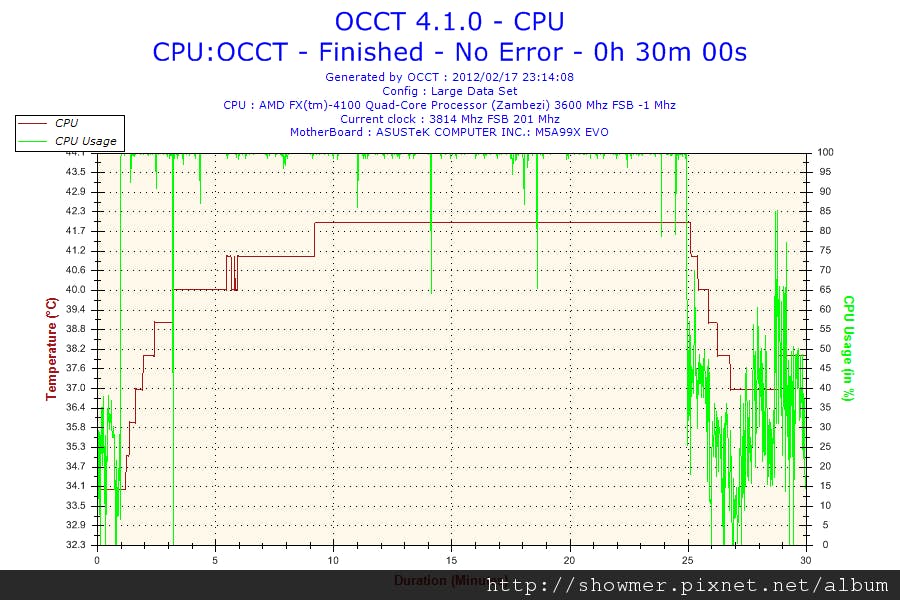

CPU超頻前

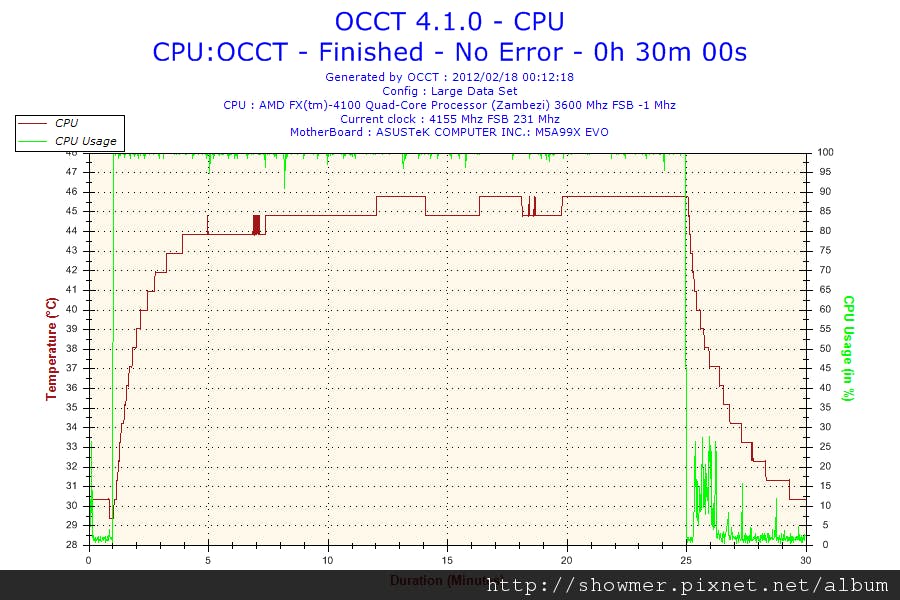

超頻後


以上...報告完畢

此型號目前最大量是出現在歐洲某國的系統商品牌電腦上

目在國內店面則是還在買不到的狀態(不是因為缺貨)

所以未來如果有人進貨要賣...其實狐仔也不確定是要賣幾兩

但是建議售價是在千元以內倒是事實

有興趣的朋友多多煩一下店面...說不定就會有進貨了









原文發表於傻瓜狐狸的雜碎物品
