[音響研究室] 音響系統最根本也最直接的音質提升方案:電源專線

by 陳寗
2014.11.21 07:09PM
18360

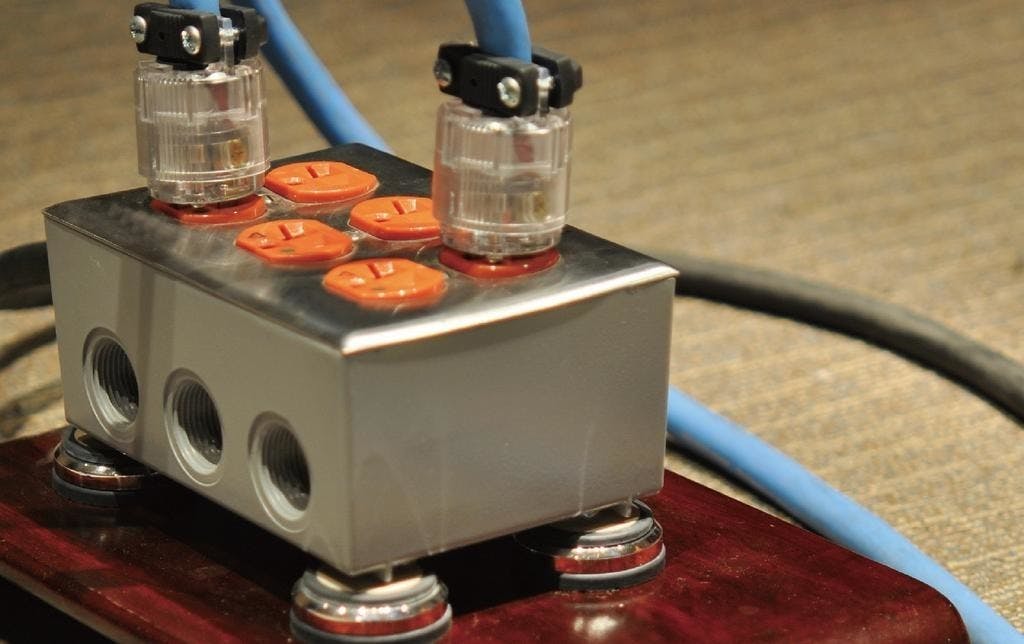

是[音響研究室] 音響系統最根本也最直接的音質提升方案:電源專線這篇文章的首圖

當你開始一頭栽進音響世界後,只要你不是那種「從不跟人討論也不上網爬文」的玩家,那麼相信你一定有聽過「拉專線」這個玩音響最終一定碰上的名詞。所謂拉專線,就是從你家電源總開關的地方重新再拉一條電源線給音響使用,也就是音響專用的電源線,簡稱「專線」。至於為什麼要拉專線呢?這是因為音響的發出聲音的能源就是「電力」,且不管是內部的訊號讀取、傳遞、或是最後推動喇叭,所有的環節都是由「電力」所驅動傳遞的,因此電源品質的好壞將直接影響音響聲音的表現。

e4691a6125abf91e23c619a16a19563e

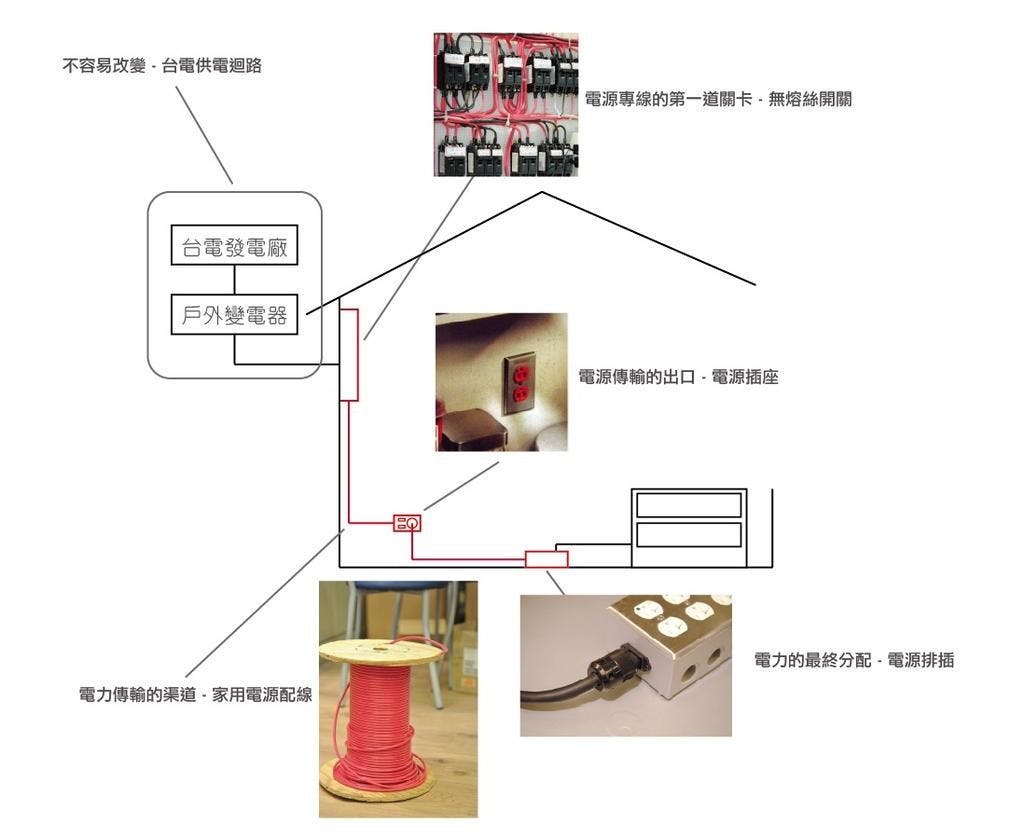

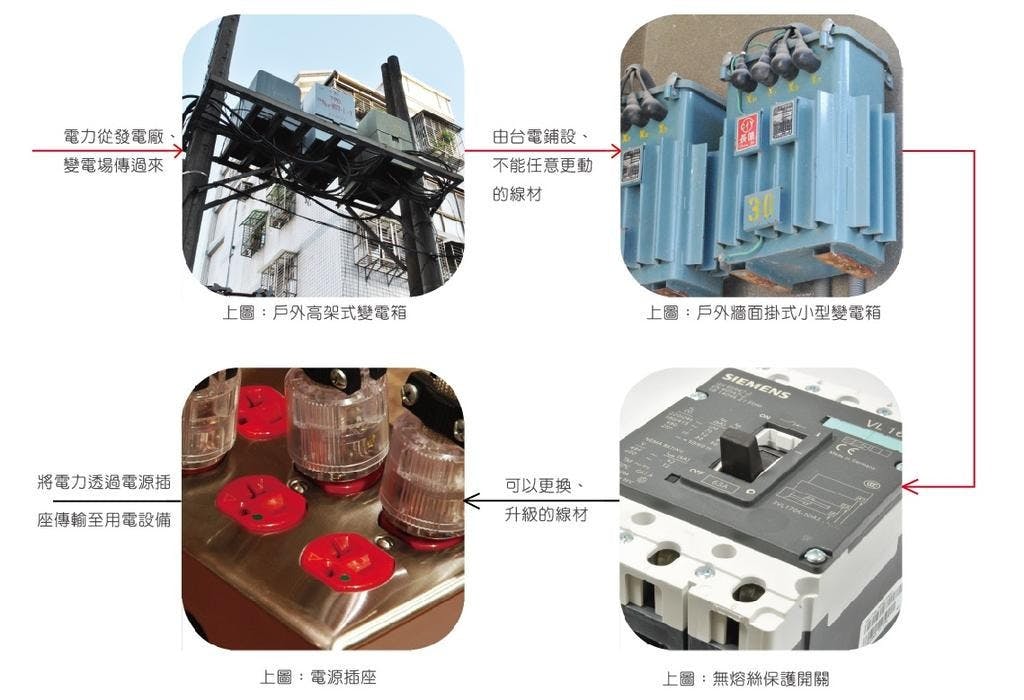

上圖是專線的示意圖,從這張圖片中可以看到,其實所謂的「音響專線」其實跟原本家中的電源插座沒什麼兩樣,唯一的差異就是其他的插座可能上面插了電視、冰箱、電腦、電扇等設備,而「音響專線」只用來安裝音響設備,包括訊源、擴大機等等。這麼做是因為如果在音響所使用的電源迴路上同時插有其他電器設備,例如冰箱、電視等,不僅會造成音響無法獲得充沛足夠的電源(因為被其他電器分掉了),甚至還會因為其他電器的運轉而對音響系統造成干擾,導致聲音表現不佳等問題。舉例來說,有時候家裡冰箱壓縮機啟動或打開電燈時會造成音響發出「波波」的聲音,就是因為音響與這些電器並聯在相同回路上,因此才會受到這些電器啟動突波干擾而發出波波聲。

bc4956dc362adbc7b27bdaa2ec1757aa




這樣一來大家應該就知道為什麼玩音響玩到最後往往都會想要幫整個音響系統拉一條「專線」了吧?正是因為希望能在現有系統上藉由電源供應的提升讓音響發揮 100% 應有的效能啊!換句話說,如果從源頭的電源供應就無法滿足音響的需求,那麼後面你再怎麼調整音響器材、更換高檔線材也只是稍做補強,無法做根本的音響性能與音質提升。不過音響專線到底包含哪些東西,鋪設的時候又該注意哪些要點呢?今天我就簡單地把電源專線上所包含的物件作個介紹,讓大家在拉專線的時候可以做個參考囉!

--

一、把關用電安全,同時也把關電源品質的重要組件:無融絲開關

9cfda795c026b538c73299f849128268

無融絲開關就是當你家跳電時,你需要去電源箱把他扳起來的那個「開關」,英文叫 Breaker,台灣水電工叫他「哺累嘎」。這東西會在用太多電器、超過安全附載時自動跳起以避免發生危險,但因為他是整個家用電源系統的門戶(所有電源都要經過他),因此這顆無融絲開關的品質將直接影響你整套電源專線的電源品質,如果隨便安裝一顆普通家用無融絲開關,那麼就算後面的專線用得再好再高檔也是枉然。一般來說,一般入門的專線系統大多使用國產「士林電機」的產品,但如果是更高階的使用者,則會考慮歐美名廠的無融絲開關,例如上圖的工業用大電流德國西門子無融絲開關。這玩意在安裝時就必須先跟水電講好、或是自己先去買回來放著,否則太高檔的進口貨水電工是不會自己幫你買來裝的(有些水電工還不知道有這種進口貨呢),請特別注意這點!

--

二、電源傳輸重要管道:電源線

572d81df960f982bc54f0812fddf052b

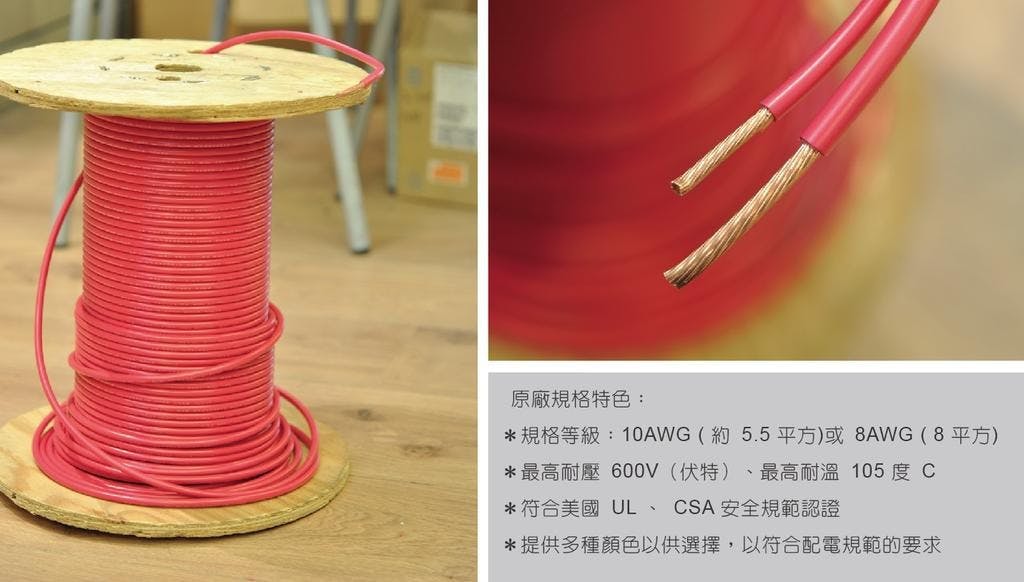

電源線 ... 這就不用多解釋了吧?就是用來埋在牆壁裡面、連接所有電源插座以及無融絲開關的線材。一般入門的電源線通常會採用台灣的太平洋、或是華新麗華產品,物美價廉加上「專用線路」,能給本來就沒有架設音響專線的使用者帶來極大的音響聲音表現提升,是網友推薦、大部分音響愛好者最常用的選擇。

fb7d1051d1391cb004d4d34c290afe0e

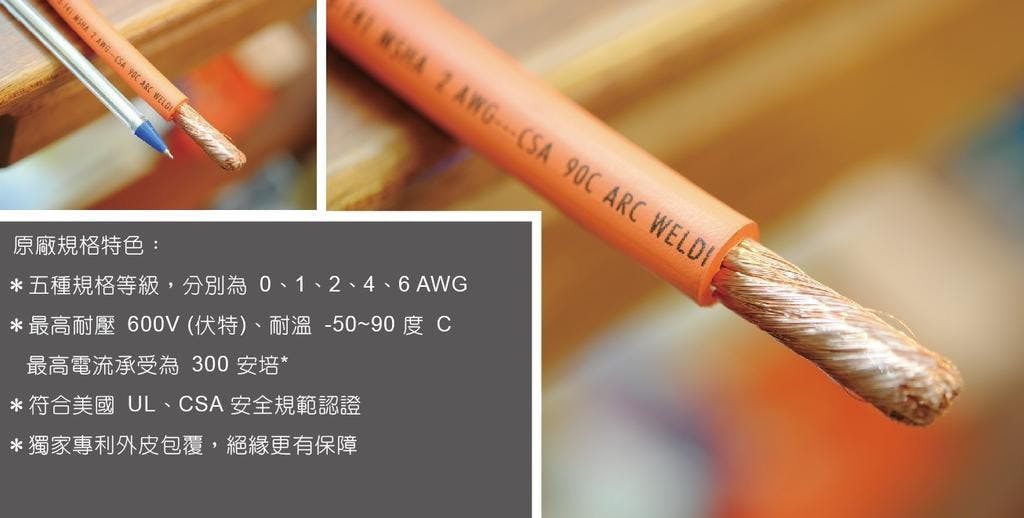

不過如果你希望能一次到位直接升級到最高等級的音響專線,那麼市面上也能找到一些歐美線纜大廠所製造的工業用大電流電源線材,這些線材雖然價格極高(一米上千元),但原本就是設計提供給工業大型機具所使用,因此能提供極大的電流承受,例如上圖的工業用電源導線就能提供高達 300A 的電流乘載量,是一般家用線材的十五倍以上。這類電源線材用在音響專線上能提供極為充沛的電力能量,對於那些規格驚人、價格也驚人的百萬、甚至千萬超高檔音響來說,這種電源專線才能讓他們發揮真正的音響實力。

註:音響用的「電源線」(插在擴大機上的那種)並不適合使用太長的線材,這是因為音響電源線在電力的衰減與損失會比上面這些電源迴路用的線材還要更大,因此寧可把電源專線的電源插座拉到音響器材附近,也不要去訂製太長(超過兩米)的電源線材來遷就電源插座的位置喔!

--

三、電源的出口:電源插座

7ed1380f213a5e207e8cb5ee91a57bc1

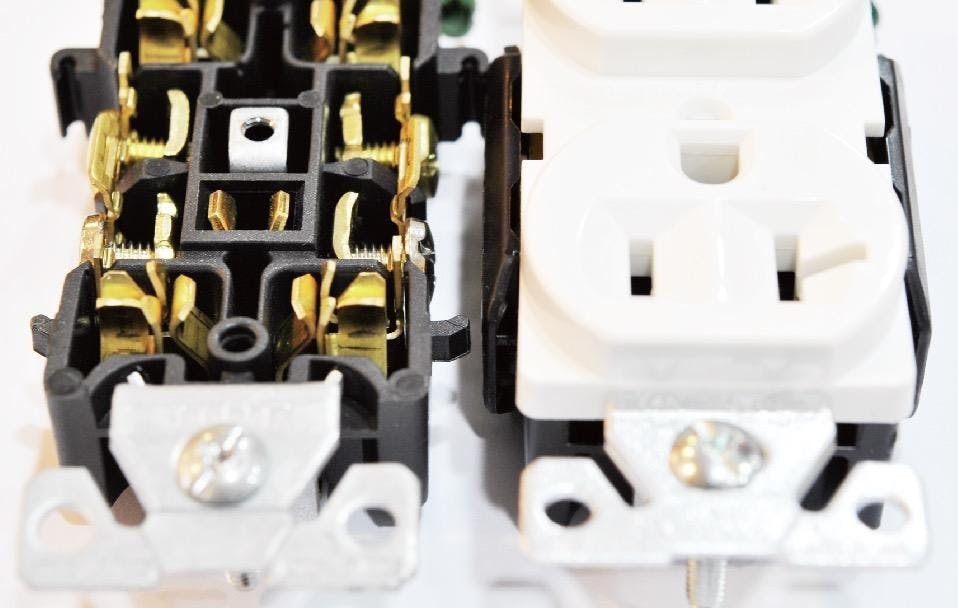

在經過無融絲開關、電源線之後,最後電源就得從電源插座出來才能讓音響器材們取用。這時候選擇足以匹配你的電源專線系統的電源插座就特別重要啦!要是前面的無融絲開關、電源線材都精心挑選高性能的產品,最後卻隨便找個一般電源插座代替,那可就功虧一簣囉~音響專用的電源插座有非常多的選擇,從幾百塊的美國 Cooper 醫療級插座到價格高達數千的日本名牌插座都有,而這些電源插座都有共通的特點:高夾力特殊結構的電源插座夾片以及高品質的夾片金屬原料。

e954641e414f7c87ee1249c91df99dcc

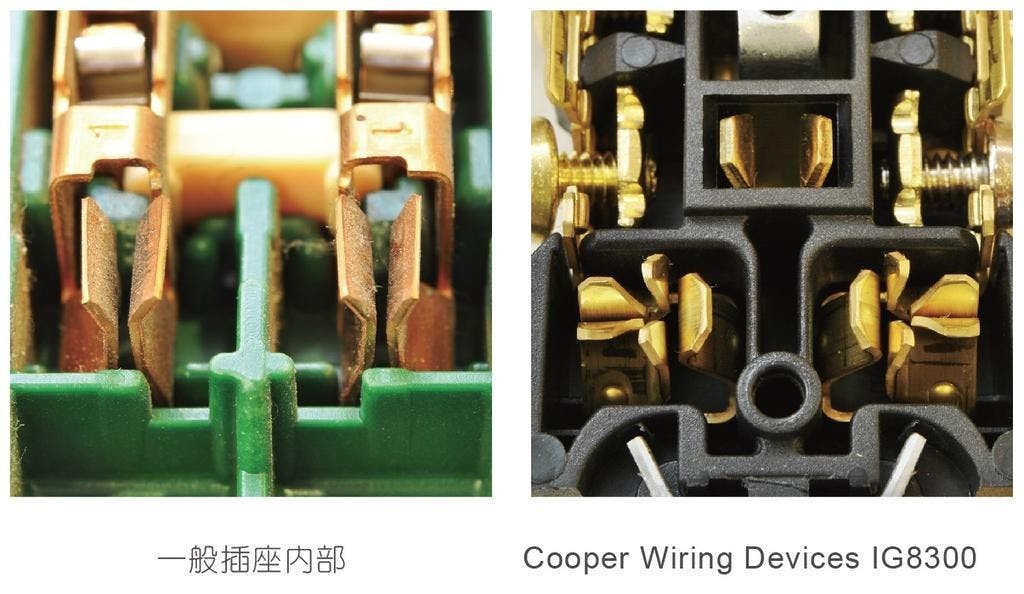

上圖是電源插座內部夾片的放大圖,左邊是我們一般家用常見的普通電源插座,右邊則是醫療設備專用的醫療級電源插座。一般家用電源插座都是向上圖左邊那種兩片式的電源夾片,因此在長期使用插拔之後常常會變得很鬆,插頭插上去之後很容易就會掉下來且材質容易氧化;反觀右邊的醫療級電源插座則採用五片式的特殊夾片結構,能在長年使用下仍維持最初的夾利且不易氧化。一般插座容易鬆脫、氧化的特性會使得電源插座的電源傳輸效能下降,就好像明明前面水管孔徑很大、最後水龍頭卻堵塞一樣,沒有辦法把電源順利的傳遞給音響器材。因此選用合適、電源傳輸性能佳的電源插座是音響電源專線非常重要的一步,也是決定你整條電源專線是否能帶給音響足夠的音質提升的關鍵。

註:由於工法、結構、材質、乃至表面處理不同,不同品牌不同等級的電源插座都有不同的音色表現,請選擇你最喜歡的產品安裝吧!

--

85789f66d13c80c65536c5b0890cc9be

電源專線雖然安裝麻煩,但對於音響聲音表現得提升卻是最根本且影響最大的。因此如果你已經把系統調整到沒啥好調、但卻又覺得好像哪裡不足,或許你欠缺的就是那條能供應音響系統充沛電源能量的「電源專線」囉!

--

作者:陳寗@癮科技

--

想知道更多有關音響的知識嗎?請持續收看「音響研究室」!
