從魷魚泡清酒發想的木質加工技術,專訪催生 JVC 木質振膜的資深技術開發顧問三浦拓二先生

2014.12.19 06:49PM
3906
是從魷魚泡清酒發想的木質加工技術,專訪催生 JVC 木質振膜的資深技術開發顧問三浦拓二先生這篇文章的首圖

照片右為技術部門資深技術顧問三浦拓二先生,左為海外行銷資深經理池邊步先生

木頭,是許多樂器的製作素材,也廣泛的被應用在音箱上,理論上若一款用於聆聽的音箱或耳機可從外殼到單體都用木頭製造,應該更能感受原音重新;耳機的框體不乏有廠商使用木殼,但幾乎沒看過有廠商將木質用於動圈單體的振膜,不是因為沒有廠商願意嘗試,而是木質振膜相當難完成。

但很困難並不代表做不出來,日本 JVC Kenwood 花了二十年的時間,希望藉由全木設計達到理想的原音再現,不斷的嘗試各種可能,就想將木頭用於振膜上;最終 JVA 完成了喇叭用的 Wood Cone 單體,更進一步的將此技術延伸到耳機,推出 JVC FX-800 ,而在今年 JVC 又將木質振膜昇華,推出能呈現 Hi-Res 音質的全新產品線。

今天也訪問到催生木質振膜的靈魂人物,在 JVC 內部素有 Takumi "匠"尊稱的技術部門資深技術顧問三浦拓二先生,以及曾擔任 JVC 加拿大 CEO 、現負責 JVC 海外行銷的資深經理池邊步先生,由他們兩位解釋 JVC 的木質振膜技術是如何與魷魚以及清酒有關。

在 JVC 的耳機產品線中,可簡單分為強調街頭時尚的 LifeStyle ,以及標榜 HiFi 的原音探究系列,而木質振膜技術也是隸屬在原音探究的系列。為何會挑戰木質振膜?除了想還原樂器的原音再現,也由於一般紙盆、金屬或是複合材質振膜材質結構過於完美,反而會產生多餘的斜振波,導致無法還原樂器原音。

56b136865cdc98ba7ed007f378a3919b

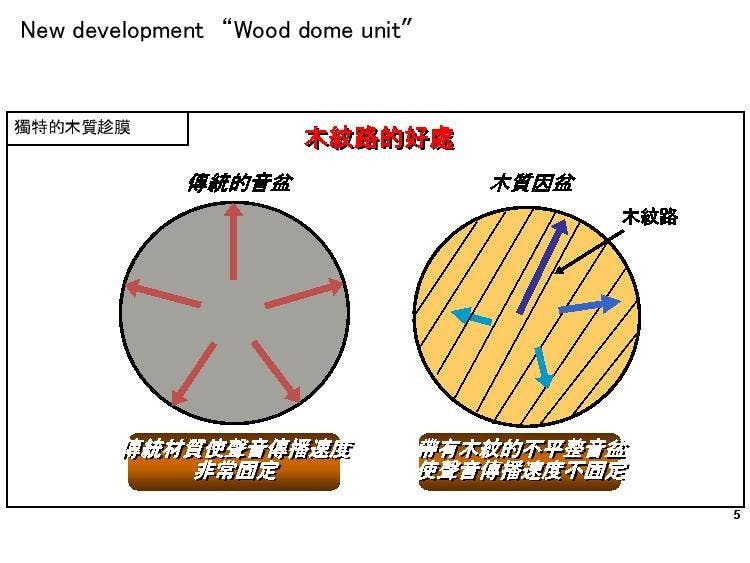

然而天然素材的木頭由於本身有著獨特的結構紋路,可藉由不規則的木紋將斜振波抑制,發出更貼近原音的表現;但是木頭的加工不容易,尤其是將木頭切割到足以作為振膜的厚度後相當容易在震動後破裂。

cf5606679b2db8e77050be6ce4855dd0

JVC 是怎克服木質材料的加工後容易破裂的問題?關鍵就在於魷魚與清酒。當時的研發團隊偶然在吃飯時發現有一道魷魚料理的與他們印象中吃過的魷魚不同,充滿彈性與嚼勁,一問之下才知道這道料理事先將魷魚浸泡過清酒,使得魷魚充滿彈性,這也讓 JVC 開發團隊有了啟發。

再嘗試各種木頭與酒的浸泡組合後,並且考慮度木頭受潮的問題再花四年找尋理想的定型液, JVC 木質振膜擱置了 20 年的時間,因為意外的插曲而完成。率先用於音箱後,將 Wood Cone 導入耳機。

6c9e4edb0bb27d67845c1e2a5d6ef755

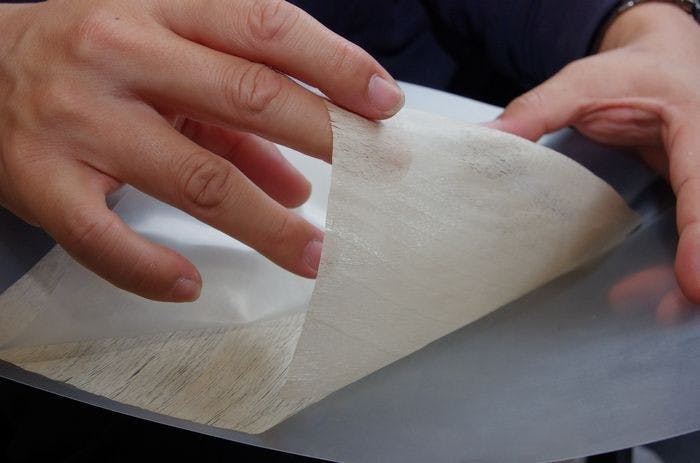

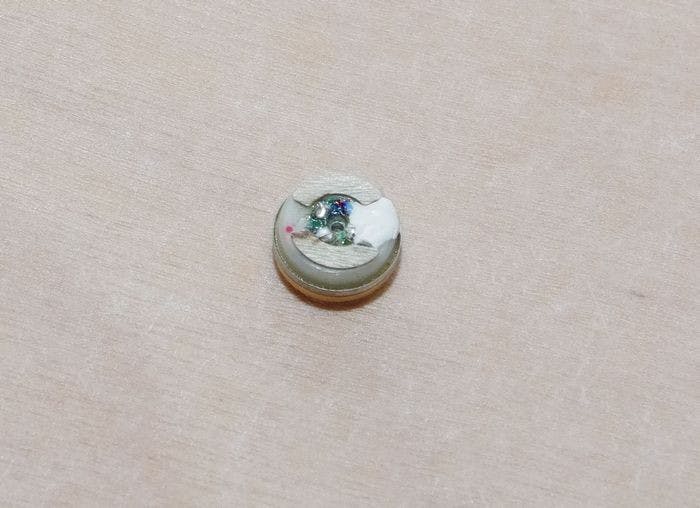

木質振膜單體的素材還未切割塑型前宛若薄紙一般

而從音箱單體到耳機單體又是艱難的挑戰,因為考慮到耳機單體不能難以驅動,需比音箱的振膜更薄,故整個單體的裁切與加工皆在日本完成;由於 JVC 也是嘗試過多種酒類以及木頭的組合才完成此技術,故 JVC 很抱歉的表示不能透露他們的木頭與酒的搭配方式。

第二世代與第一世代的木質耳機有哪些變化?一言以蔽之就是純類比以及 Hi-Res ,以調音與發想, FX-800 是一款可表達 CD 音質且具類比韻味的耳機,然而第二世代的 FX-750 、 FX850 以及即將推出的限量耳機 FX-1200 則是在保留類比韻味的同時,將細節表現力提升到足以呈現 Hi-Res 的產品。

4bd93036b80b9ab285db848817ee0d1c

在概念上看似簡單,不過 JVC 卻是在技術與結構又做了相當大的改進,透過三項全新的結構,將多餘的斜振波以及框體振動抑制到最低,目標是使耳機能夠僅保留由木頭所發出的聲音,最終才達到足以呈現 Hi-Res 的表現。

67583d1ab5a1c8b0897805be93f39ca5

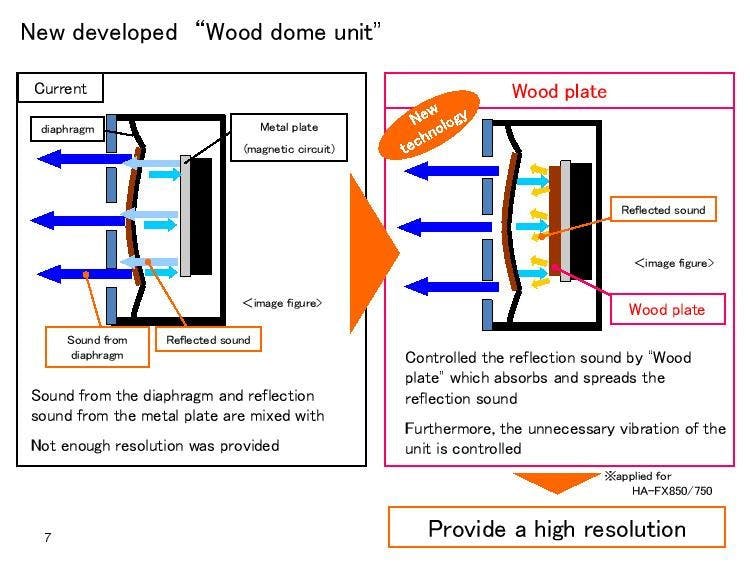

在單體結構, JVC 發現 FX-800 的單體發聲後,聲音在反向傳遞到內側磁鐵塊會產生多餘的殘響,所以 JVC 特別在磁鐵外多加一塊抑制木板,使聲音在反射後可藉由木板抑制並消除殘響。

e266329965ae0eece494cd7d11a0a543

4189b1c6eee34326aab28dc176530b9c

894fc40477cea1f8b526727ee86a424d

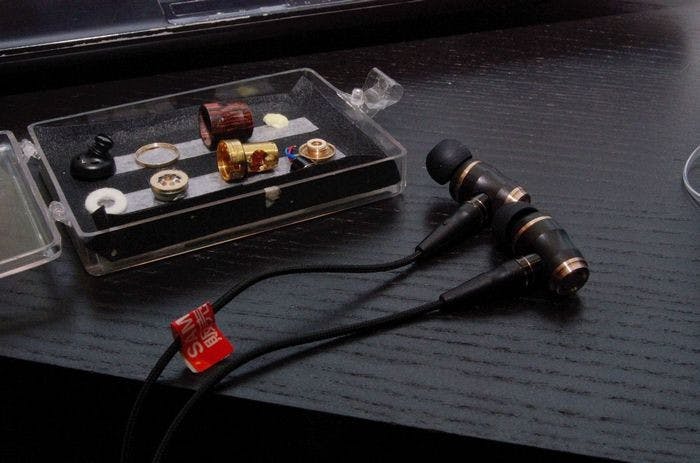

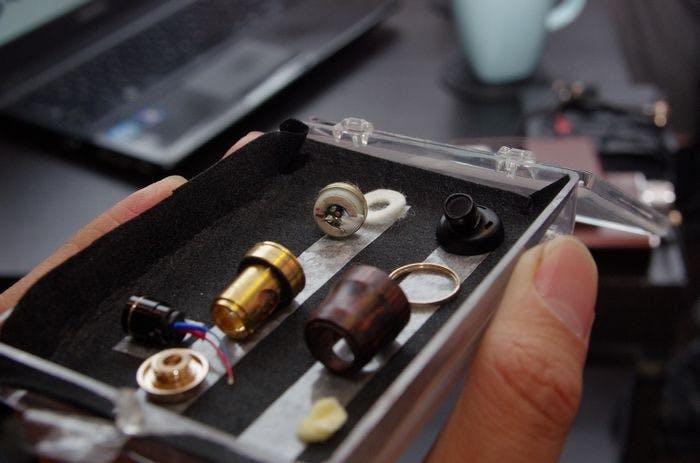

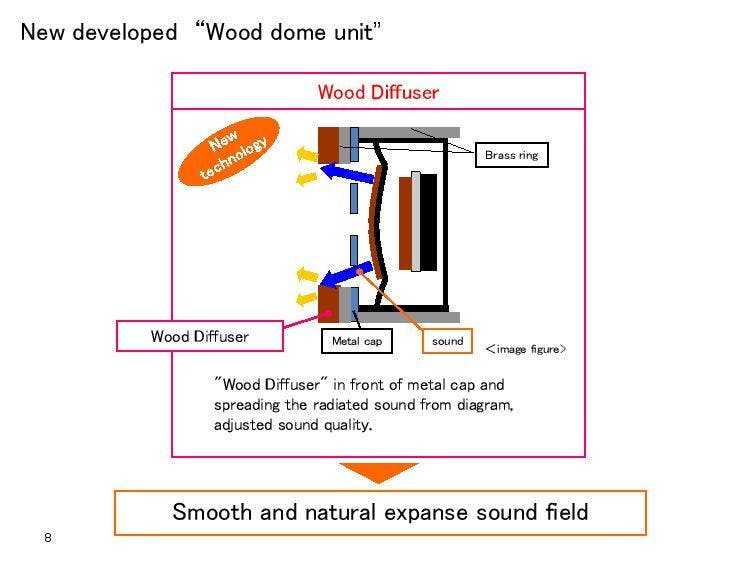

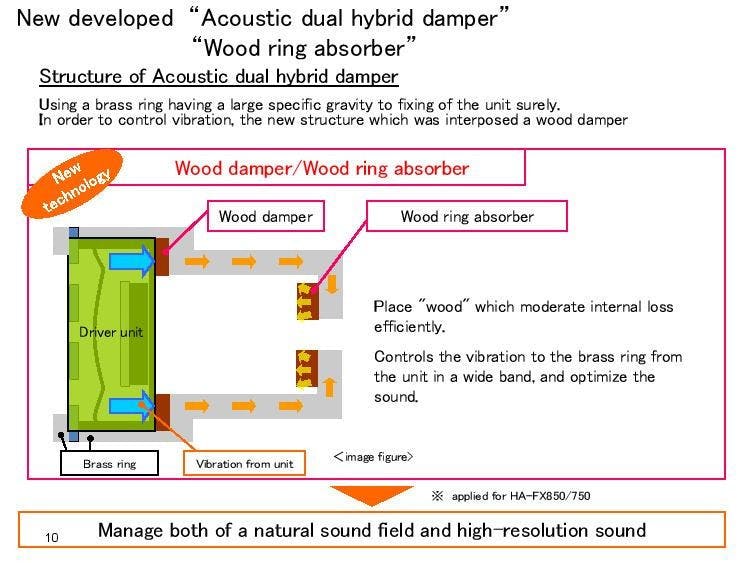

另外在單體的前方再多增一圈擴散板,以及在單體與框體接觸面再增加兩片木頭製的薄板作為緩衝,藉由層層的木質材料降低多餘的斜振波;同時考慮到單體振動, JVC 採用一體切削的黃銅嵌入於木頭框體內,力求使單體的振動能被黃銅內框體抑制。

在將所有可能影響聲音表現的振動抑制,並藉由多片木頭抑制斜振波, FX-750 、 FX-850 能夠表現出比起 FX-800 更優秀的響頻範圍,但同時盡可能達到只有木頭的部分能發聲,保留木頭該有的韻味與高解析力。

1541f7bc3c97fc6f12ad2d6162e2dce5

be3a66bc745df9d0f4084b4fc33ae252

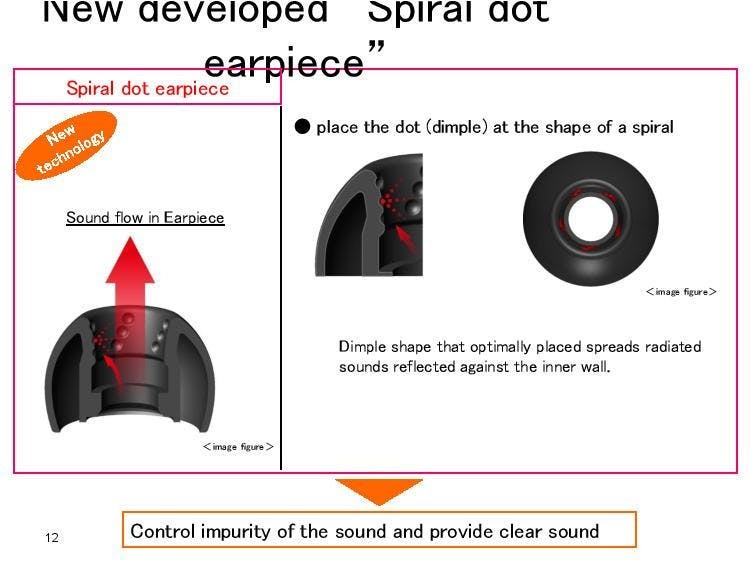

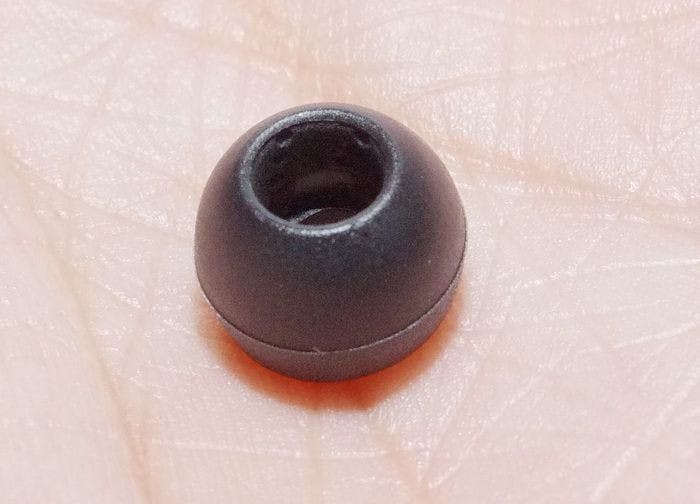

另一個一般消費者比較不會注意的地方則是此次新款木質振膜耳機所搭配的矽膠耳塞,這款耳塞是 JVC 全新開發的產品,除了材質舒適外,最重要的是他的內部有著螺旋狀的小孔,標榜可透過這些螺旋小孔吸收多餘振波,使聲音細節更佳。

f36af4f7932c2944cae6e8f20a172e01

這次 JVC 除了帶來已經在日本上市的 FX-750 、 FX-850 ,同時也發表在日本稱為 FX-1100 的 FX-1200 限量頂級木質振膜耳機,在技術本質上 FX-1200 可以視為 FX-850 的嚴選版本,基本技術是相同的,然而透過嚴謹的材料挑選與加工,使其表現能夠更超越原本的 FX-850 。

同時相較於 FX-850 採用無氧銅線材, FX-1200 則使用更高階的 6N OFC 無氧銅編織線材,使 FX-1200 達到更好的表現;至於 FX-1100 與 FX-1200 是否有差異? JVC 表示這只是為了方便內部生產管理,兩款產品並無日本國內銷售版特別好的情況;然而因為材料萬中選一加上加工不易, FX-1200 的生產數量約莫只有 5,000 隻。

至於為何會在高階產品導入可換線材、又為何選擇 MMCX , JVC 表示雖然他們對線材有信心,不過考量到一般消費者使用習慣,萬一線材毀損只能整隻換新,故採用可換線設計,同時又可讓消費者針對使用需求交換短線、耳機麥克風線,或是給發燒玩家藉由交換線材。

採用 MMCX 端子也是有多方的考量,主要是由於 MMCX 已經蔚為主流,在嘗試多種端子組合後 JVC 工程部門仍決定使用 MMCX 。雖然 MMCX 對一些玩家有耐用性的疑慮,不過 JVC 強調他們採用的端子都已經是具有相當水準。

46ed240967c754913ce4942cde72d4a4

0159c0a43049eaa497609433745305b9

994c1c3db806b1f59fb38edbfbd503f9

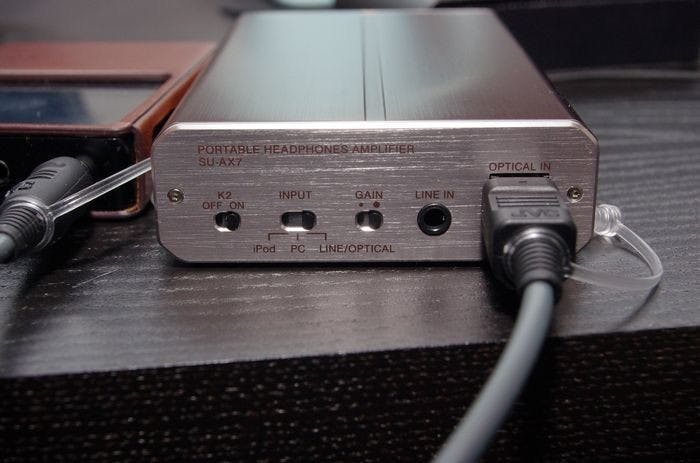

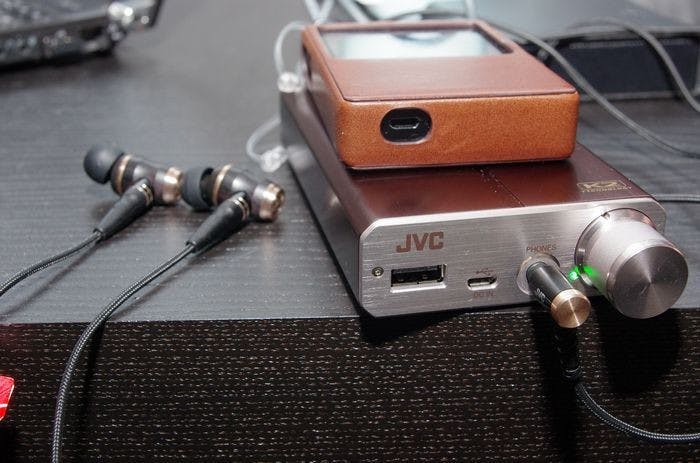

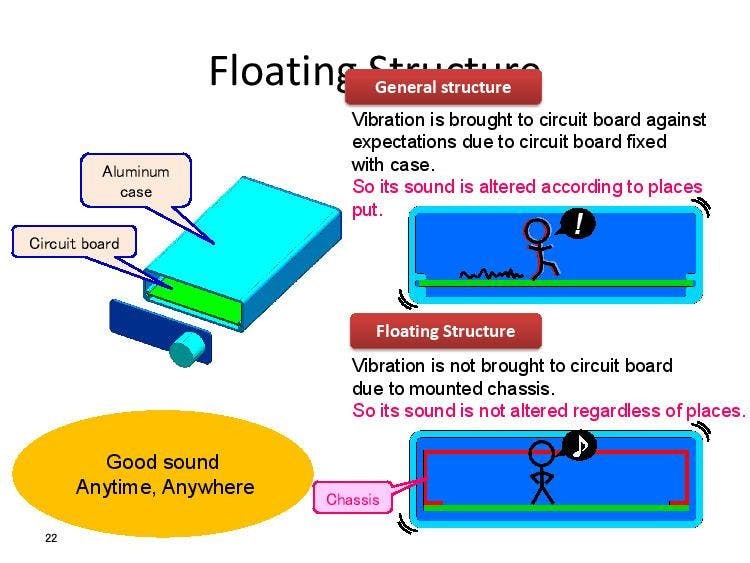

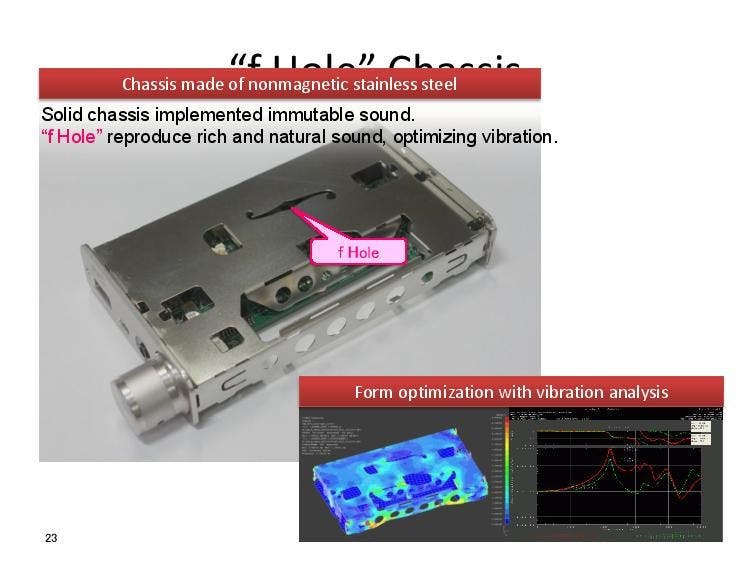

除了 Hi-RES 耳機外, JVC 也引進具 Hi-Res 水準的 SU-AX7 隨身 DAC 一體機,在結構將電路板採用浮動式結構,比起傳統將電路板卡在機殼上, JVC 透過在電路板安裝金鐘罩,把整個電路板與金鐘罩像一個小盒子一樣嵌入外框內,能夠避免框體與電路板造成多餘的震動,而金鐘罩上也有著稱為 f Hole 的抑振用開孔。

673d0aad79eeeefc3a966b2df1025b86

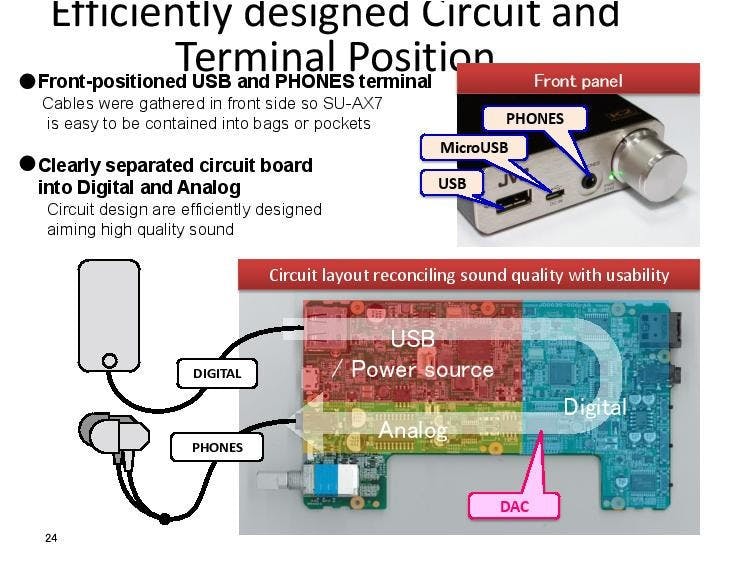

電路板雖考量空間並未採用數位與類比獨立分板,不過將電路板清楚的切分為三區,分別掌管 USB 與電力、數位結構以及類比結構,在有限的空間減少不同調性線路的相互干擾。

0211856fcde7d0a227ba049b93028c5d

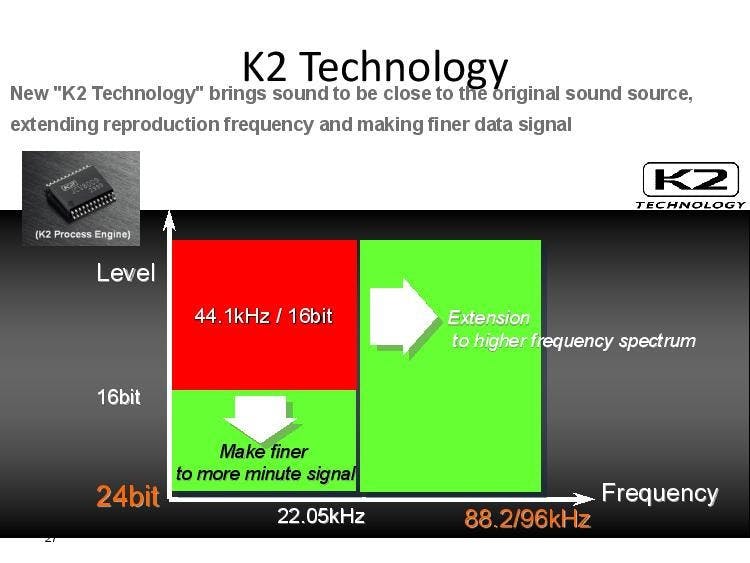

至於 DAC 採用的是旭化成 AKM 4399 ,搭配 TI 的 TPA6120 大電流耳擴晶片,可呈現達 24bit 192kHz 的音訊,同時搭載 JVC 獨家新一代 K2 音效補正技術使 CD 音質也能呈現出 Hi-Res 的表現。

e06c655b867f32c56776e4174c0534c3

對一家專業的音響與耳機公司來說,研發人員對於音樂的熱愛也會反映在產品上,在採訪後的試聽,三浦先生讓筆者聆聽一首他個人最愛的音樂,即是一首 Hi-Res 錄製的鋼琴演奏,而 FX-1200 搭配 SU-AX7 所呈現的溫潤感彷彿早期類比音響,同時在細節詮釋與速度感亦相當令人印象深刻,很難想像是一款如此溫潤音色的耳機表現出的細節。

換上另一首人聲音樂,雖然人聲表現不俗,不過也許是調音調性的關係, FX-1200 傳來的樂器聲顯然有些許的喧賓奪主,但整體調性鮮明的解析表現,相較於 FX-850 確實能感受到這款嚴選素材的高階版耳機的升級感。

7b3d3879484fd3c18b76f953a531fc9f
