Intel 展示晶圓上 8 波長雷射陣列技術 成為未來小晶片設計處理器應用關鍵

2022.06.30 03:51PM

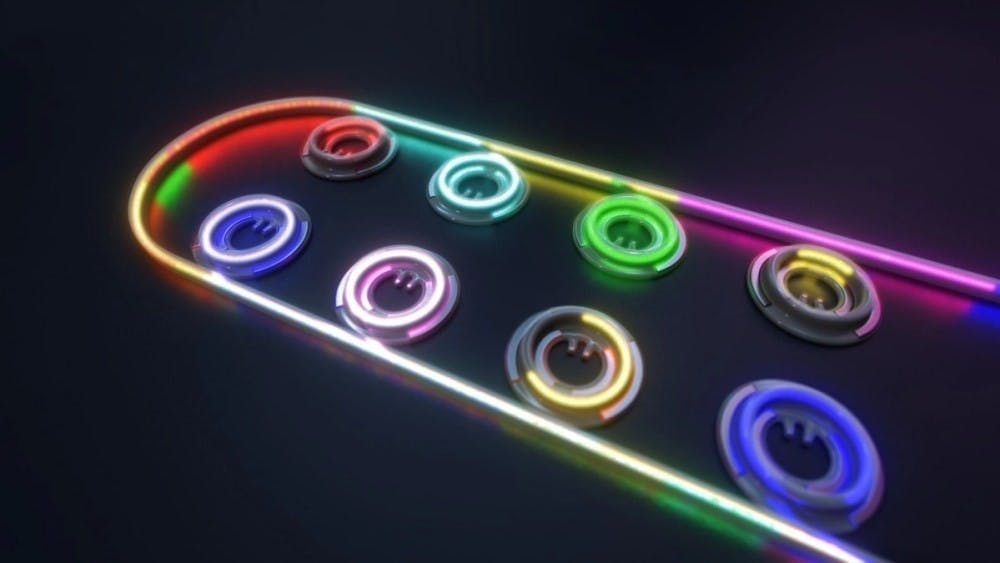

照片中包含了光、光子學、英特爾、矽光子學、集成電路

Intel透過旗下商用300mm混合矽光子平台設計、製造8波長DFB陣列,在三五族化合物半導體晶圓接合之前,使用先進的微影技術在矽當中定義波導光柵 (waveguide grating),相比目前用於製作3吋或4吋三五族化合物半導體晶圓的傳統雷射,將能維持更穩定的波長均一性,甚至在環境產生溫度變化時也能維持穩定。

Intel實驗室宣布在整合光子研究取得重大進展,預期將推動資料中心運算晶片之間,以及整體網路通訊頻寬技術成長。

在Intel實驗室最新研究中,透過多波長整合光學為基礎,展示一款全面整合至矽晶圓的8波長分散式回饋 (DFB)雷射陣列,並且對應±0.25分貝 (dB)輸出功率均一性表現,並且將波長間距均一性控制在±6.5%。

而此項技術進展,將能創造符合未來應用需求的光源,例如用於人工智慧、機器學習等新興網路密集運算負載中,藉由共同封裝光學與光學運算互連設計。此次提出的8波長分散式回饋雷射陣列,以Intel旗下300mm矽光子製程製造,並且能維持穩定波長輸出。

-

隨著製程技術持續下探,同時從1980年開始藉由光纖傳輸方式取代傳統銅線的作法也持續精進,目前已經有越來越多運用光學原理進行資料傳輸的技術發展,同時藉由高密度波長分波多工 (DWDM)技術的共同封裝光學解決方案,更可在提升傳輸頻寬之餘,大幅縮減光學晶片實際尺寸。

Intel此次提出技術,則是透過旗下商用300mm混合矽光子平台設計、製造8波長DFB陣列,在三五族化合物半導體晶圓接合之前,使用先進的微影技術在矽當中定義波導光柵 (waveguide grating),相比目前用於製作3吋或4吋三五族化合物半導體晶圓的傳統雷射,將能維持更穩定的波長均一性,甚至在環境產生溫度變化時也能維持穩定。

未來此項技術將成為推動光學運算互連小晶片 (chiplet)產品的關鍵,並且套用在日後打造CPU、GPU與記憶體產品。
