進光量更大、動態範圍更強, Panasonic 宣布將以有機薄膜 CMOS 技術生產影像感測器

2016.02.03 05:58PM
5348

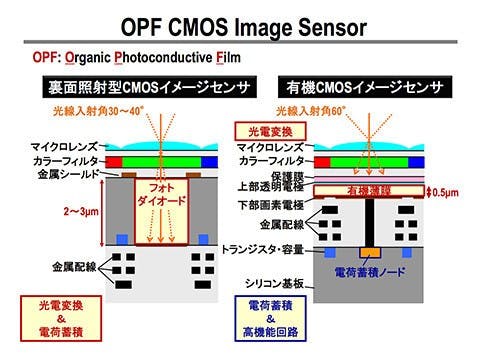

是進光量更大、動態範圍更強, Panasonic 宣布將以有機薄膜 CMOS 技術生產影像感測器這篇文章的首圖

圖片來源: DC.Watch

雖然 BSI 背照式感光元件已經是現在高階 CMOS 感光元件相當主流的技術,不過科技技術當然不會停止不前, Panasonic 就宣布將採用全新的有機薄膜 CMOS 技術生產感光元件( OPF CMOS ),相較現行的 BSI CMOS 可提升光線入射角,也再次增加進光量,同時也能提升動態範圍以及採用全局快門設計。 Panasonic 預計將基於此技術的感光元件用於監控、車載、廣播級相機、工業檢測用相機,當然也適用於一般消費型數位相機。

此技術相較於 BSI 技術將傳統用於接收光的矽光電二極體換成有機薄膜,而且相較原本矽光電二極體需要使用 2-3um 的深度,僅需使用 0.5um ,並且可把原本的深度空間用來擺放金屬配線,使元件體積更薄。

也由於需要的深度更淺,使光線入射角從原本的 BSI 元件的 30-40 度提升到 60 度,對於斜射光線也更容易捕捉,並且可使光學鏡片組設計更有彈性。此外在此新結構下,靈敏度比起 BSI 技術強化了 1.2 倍,並且可實現更寬的動態範圍;另外這種感光元件技術也具備亮暗同時成相結構,在一個畫素內具備接收亮與暗的感測器,動態範圍達到 128dB 。

此外,這項技術也可導入電子式全局快門技術,相較於電子式滾動式快門技術可減少影響高速拍攝時的影像殘影(基本上畫面移動產生膠狀現象就是滾動式快門造成),過去在雖就有全局快門技術,但需要透過在光接收區域具備儲存電路,導致訊號飽和度下降。

Panasonic 則是採用光電轉換快門控制技術,以調整有機薄膜的電壓實現光閘機能,就不需要安裝額外的儲存電路,能使訊號維持飽滿;另外採用高飽和度像素技術,可達到相較現行 CMOS 採用全局快門提升 10 倍的訊號飽和量。

且由於可透過改變電壓加壓時間,有機薄膜 CMOS 技術甚至可藉此感變靈敏度,並且透過靈敏度可變得多次曝光技術,能夠透過多次曝光進行拍攝藉此使曝光與運動中物體匹配。

新聞來源: DC.Watch
