iFixit 拆開三星 Galaxy S9 Plus ,雙光圈機構由兩片零件構成、雖內部採用模組化但拆了就難復原

2018.03.13 06:17PM
711

知名消費電子產品拆解網站 iFixit 最近將三星旗艦機 Galaxy S9 Plus 進行拆解,其中也看到三星主打的一鏡雙光圈鏡頭模組,三星強調主相機在手機界採用顛覆性的雙光圈設計,提供 f1.5 與 f2.4 兩段光圈,分別為追求低光拍攝與在一般環境更佳的畫質,然而在這麼小的機構中實現傳統光圈機構是不太容易的,為了實現可變光圈,三星則使用了不同的方式實現可變光圈設計。

圖片來源: iFixit

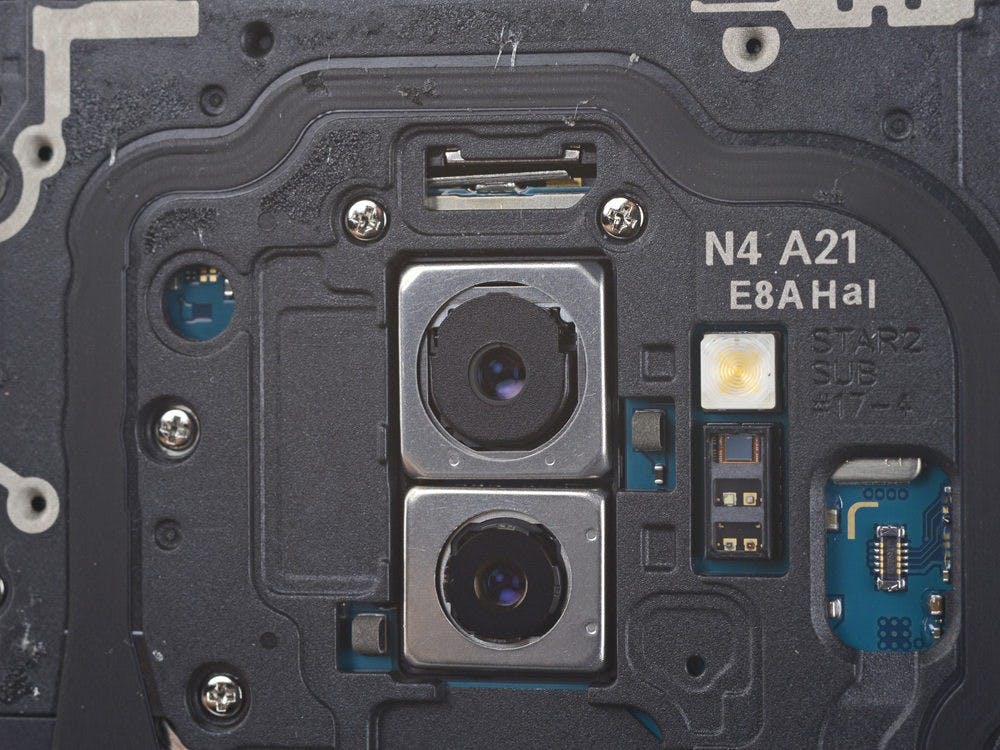

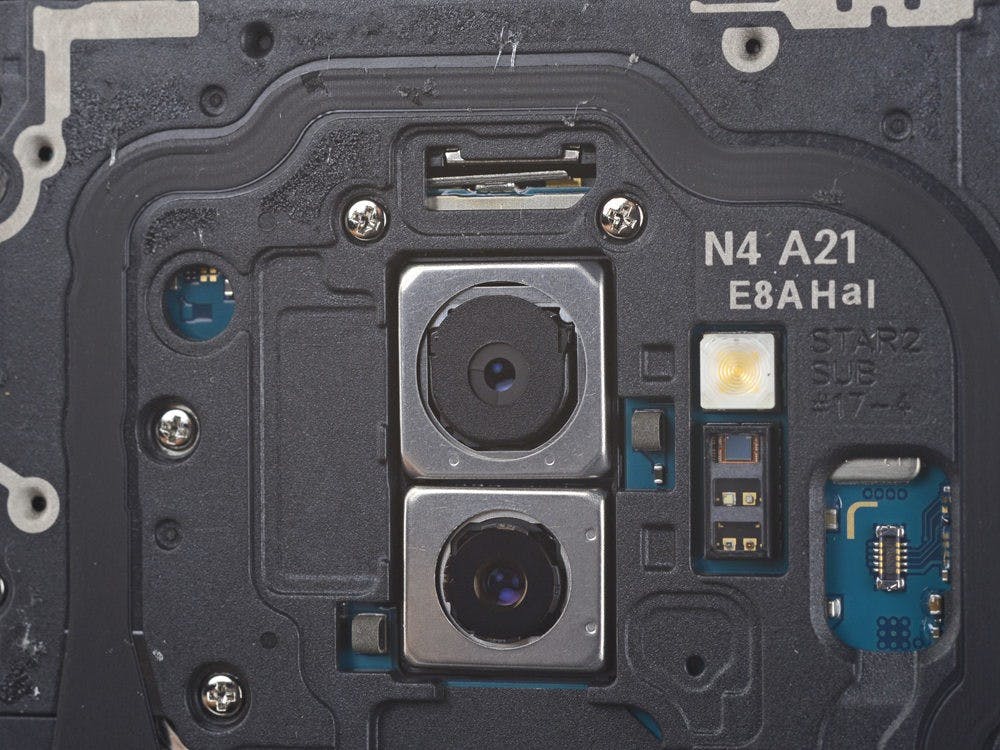

除了早期的插片式光圈設計外,當代的鏡頭為了能夠產生多段光圈可變設計,多由數片的光圈葉片盡可能構成圓形,以一般設計至少是五片葉片構成,不過三星由於僅提供兩段式的光圈,故機構方面可大量簡化, Galaxy S9 系列的雙光圈是由兩片圓弧型葉片相互嵌合後產生真圓形光圈,在縮減光圈後能維持真圓形這也是一般多片式光圈葉片所追求的終極境界,只是這是因為三星將光圈簡化為兩段設計,故可輕易做出真圓光圈。

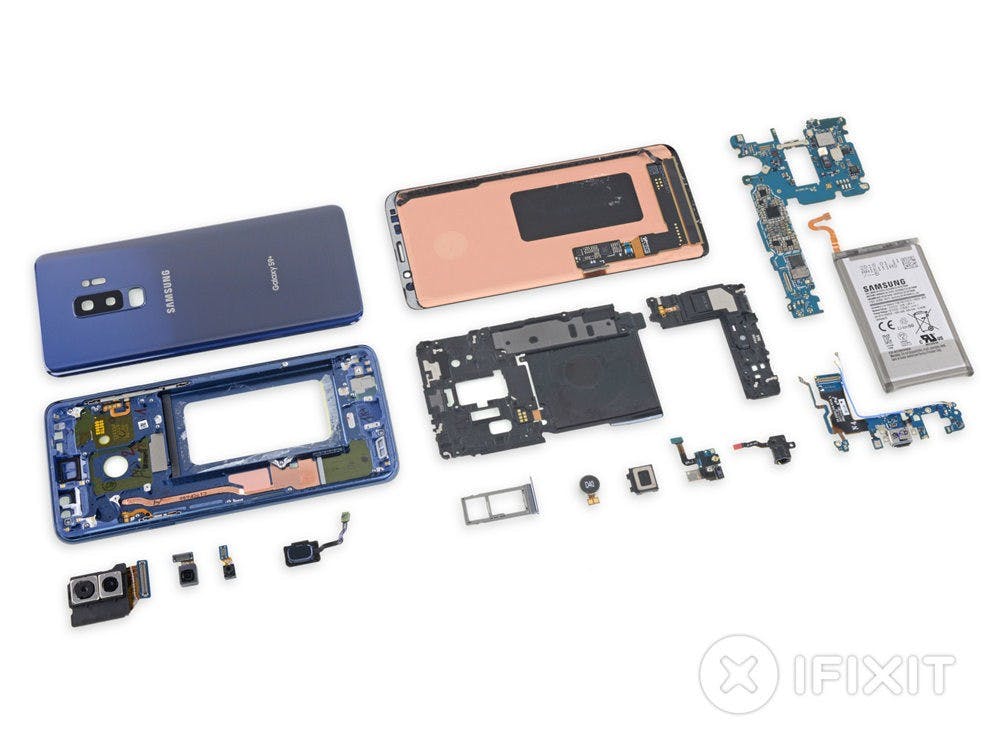

就 iFixit 拆解的結論來說, Galaxy S9 Plus 算是不太容易維修的機種,雖然主要零件大量採用模組化方式構成,但由於內部空間過於緊湊,機身前後玻璃都是以膠合方式黏貼,除了有容易破損的問題外,光是拆下螢幕就需要將手機進行一定程度的拆解,而後還要設法分離螢幕與框體之間的黏膠。

新聞與圖片來源: iFixit
