硬科技:光華電腦DIY回憶錄之宿網狂抽猛送的Intel網路卡(下)

2020.02.28 08:00AM
4007

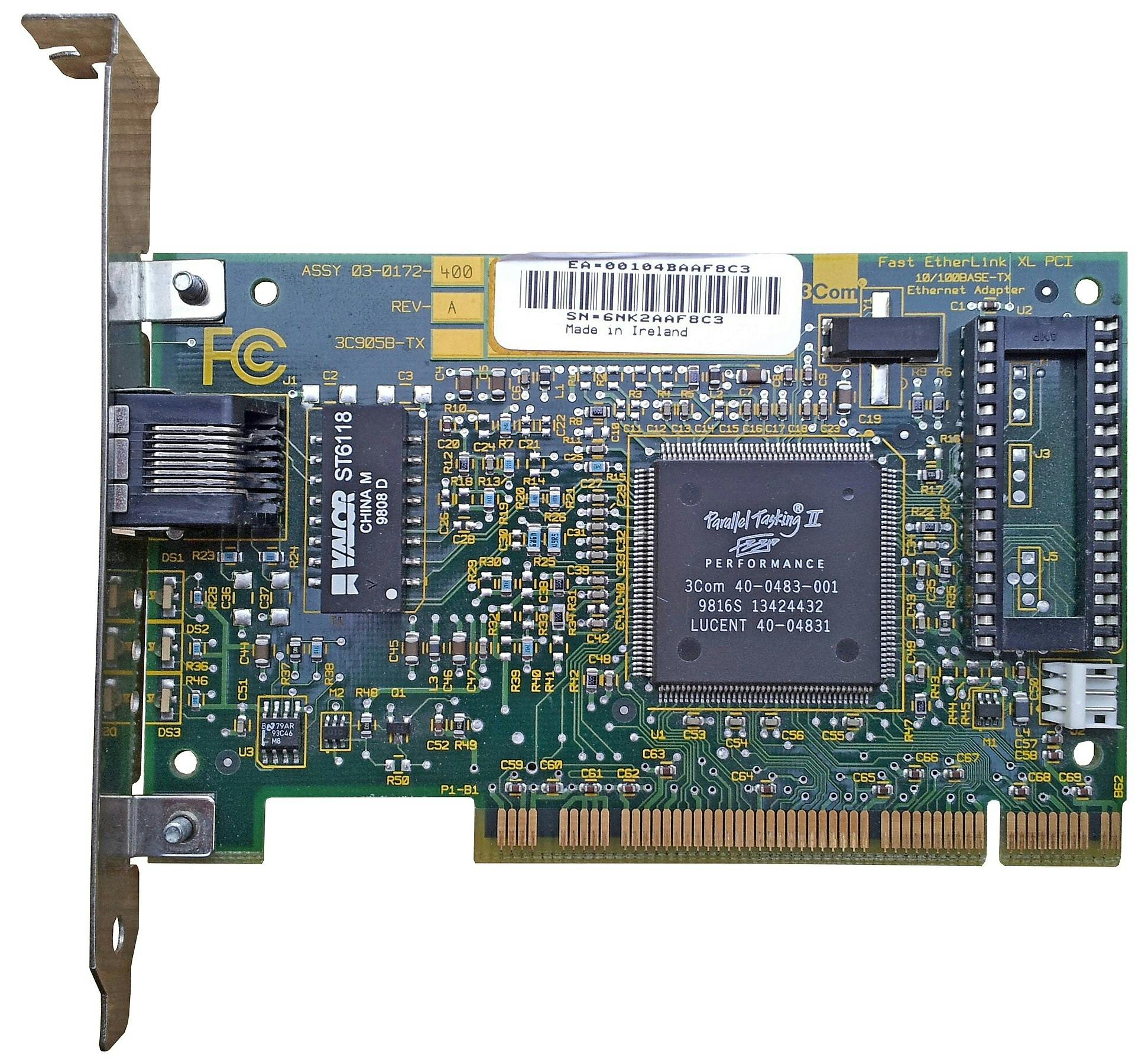

照片中提到了Fast EtherLink XL PCI、10/100BASE-TX、Ethernet Adapter,包含了10兆以太網、顯卡、網絡接口控制器、電腦硬件、乙太網路

前情提要Intel網路卡開始在宿舍大量普及,其實是第二代100Base-TX晶片82558之後的事情,初代的82557不但「傳說中的燙(運作溫度將近70度)」,還得外掛1顆好像也很燙手的82555 PHY,此外,PRO/100B網卡的PCI金手指尾端因節省電路板的「斜腳」設計容易不小心因施力不當而折斷,更是明顯的缺點。

充分利用舊製程的單純計畫

所以因製程技術的演進而整合PHY、支援ACPI與PCI電源管理規範、溫度也沒那麼燙手的82558控制晶片,很快的就取代82557,成為各型號Intel PRO/100網路卡的心臟,和Low-Profile擋板一起裝在透明塑膠盒的散裝零售產品,四處出現在光華商場和台中電子街的特定店家。

Intel當初進軍系統晶片組和網路晶片的「初衷」很單純:充分利用老舊製程的產能,所以只要摩爾定律持續前進,這些理論上「使用前一世代或前二世代CPU的製程」生產的網路晶片當然也會越來越小、整合越來越多的功能。至於Intel為何這幾年會搞到擠牙膏擠到現在幾乎所有產品的產能都塞在14nm製程的曠世豐功偉業,我們就暫時不研究了。

82558之後的下一代是晶片大幅縮小、對應3.3V PCI、支援System Management Bus (SMB) 、BGA封裝面積僅僅15mm x 15mm的82559 / 82550 / 82551,溫度更低,性能更好,價格更便宜,而筆者也很捧場地掏錢入手2張,但這也是筆者自費購買獨立網路卡的終章了。

消費級獨立網卡的終章

自從Realtek在1999年發表RTL8139系列之後,就越來越難看到Intel的桌上型網路卡在零售市場的身影,直到這些年來,連筆者都記不得歷年來的主機板上被「種」的到底是哪顆螃蟹晶片,時過境遷,現在真的是「只要能用就好」,CSMA/CD也幾乎隨著交換器(Switch)晶片的普及而絕跡了,真是令人不勝唏噓。

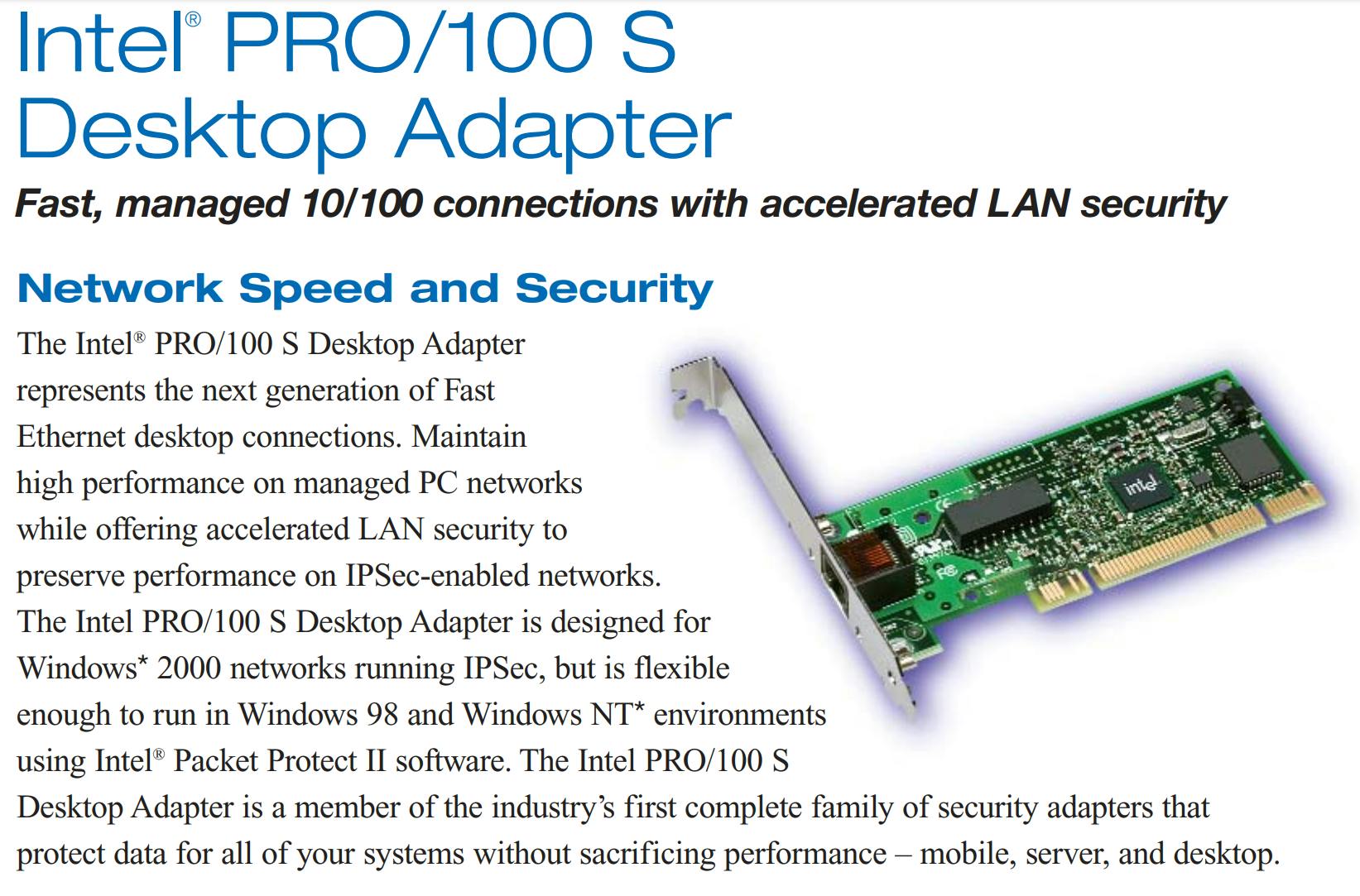

照片中提到了Inteľ PRO/100 S、Desktop Adapter、Fast, managed 10/100 connections with accelerated LAN security,包含了網絡接口控制器、網絡接口控制器、英特爾、適配器、英特爾PILA8460C3以太網10 / 100MBPS RJ45 PCI網絡適配器

同場加映同時期也號稱很能搶頻寬的網卡:由乙太網路發明者Bob Metcalfe所創辦的3Com公司(日後被HP併購)的3C905B-TX系列,但因為比Intel的產品貴很多,所以比較罕見,而筆者幾乎沒在學生宿舍瞻仰過這張網路卡,大概都只能在某些有錢的科系系館電腦教室一睹其風采吧。

這裡就不得不提起1張因為價格便宜所以在學生族群非常普及、而且出現過很多種不同版本的100Base-TX網卡:Dlink DFE-530TX。其性能表現究竟如何,是否足以匹敵搭載DEC 21140控制晶片的「前代」Dlink DFE-500TX,CPU利用率是否高到無法讓筆者接受,這裡就不花篇幅討論了,筆者只記得某次意外土匪到某塊530TX,用沒多久就默默的乾脆送人了。

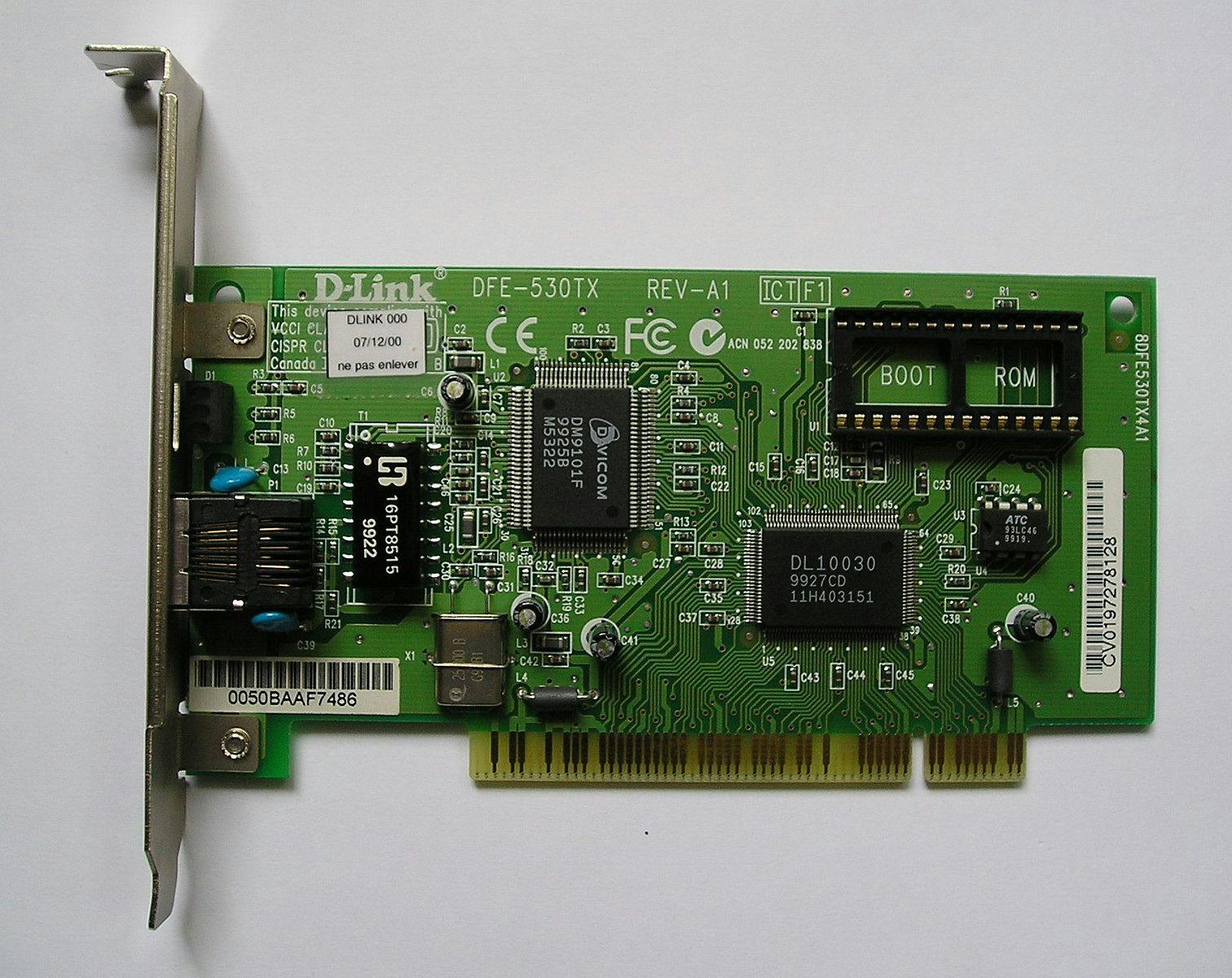

照片中提到了D-Link DFE-530TX、REV-A1、ICTF1,包含了d鏈接dfe 530tx、尼康D3100、D-Link、母板、凌華DFE-530tx

最後,既然標題有宿舍網路,就談談「網路芳鄰」和NetBEUI這件事。

坦白講,老一輩的科科應該都還有點印象,只要不使用NetBEUI協定,僅僅透過LMHOSTS紀錄NetBIOS和IP位址的對應關係,在檔案總管的網址上輸入對方的IP,在前面加上2條反斜線 ( \\ ),以區分其後的分享名稱(用單斜線分隔),就能瀏覽對方的資源並先講好透過密碼保護,無須「網路芳鄰廣播逛大街」,對區域網路的衝擊也不會這麼大,而「不要直接用網路看影片放MP3」也是可以宣導的,不必完全硬著頭皮「嚴禁網路芳鄰」,也無須準備「優良黑站,功在宿網」的匾額,只能說,這真的是年輕時犯下的錯誤,真的太科科了。
