Intel 2020 架構日: CPU 、 GPU 與製程全面進化的 Tiger Lake

2020.08.13 10:10PM
630

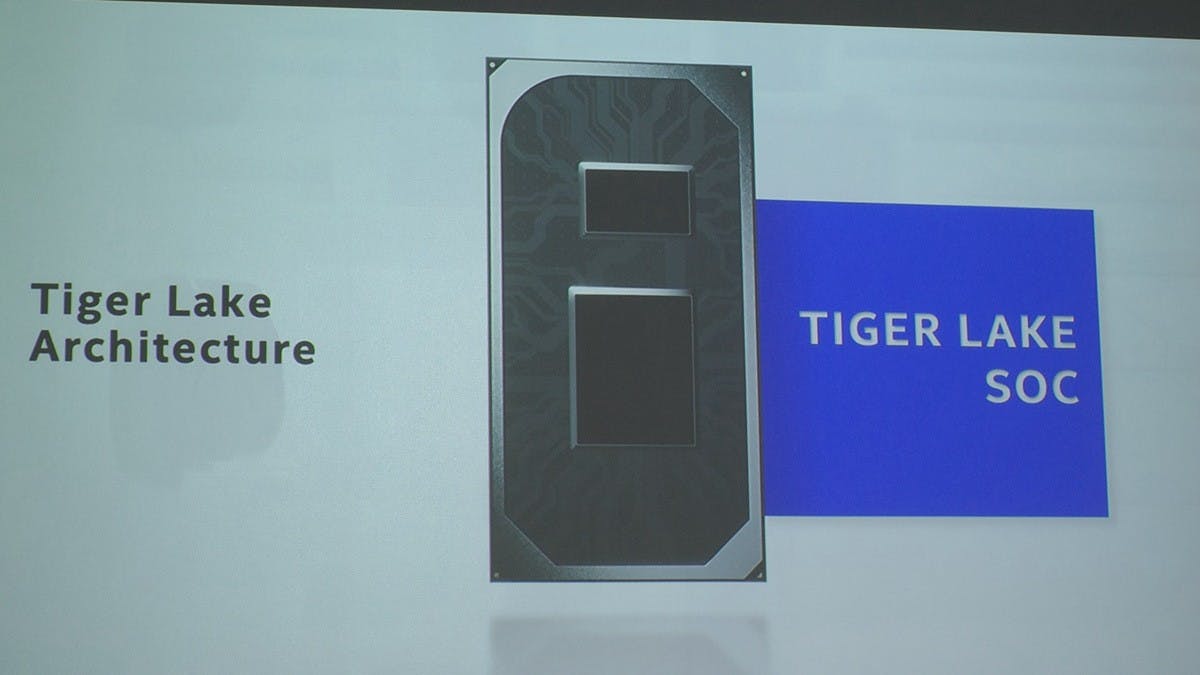

照片中提到了Tiger Lake、Architecture、TIGER LAKE,包含了超級建築師3d、產品設計、電子產品、牌、儀表

今年 Intel 在消費市場的重頭戲,莫過於新一代的 Tiger Lake ;雖然去年所推出的 Ice Lake 已經是首度採用 10nm 製程的產品,然而 Tiger Lkae 則是自 CPU 、 GPU 與製程皆有革命性的改革, Tiger Lake 將是 Intel 第一款使用 10nm SuperFin 製程的產品,可在更低的電壓達更高時脈,同時也藉由嶄新的架構提升整體運算性能,但同時還可更為省電。

照片中提到了CPU、Greater than generational performance in CPU、GPU,包含了電腦安全、垂直市場、商業、發達國家、行業

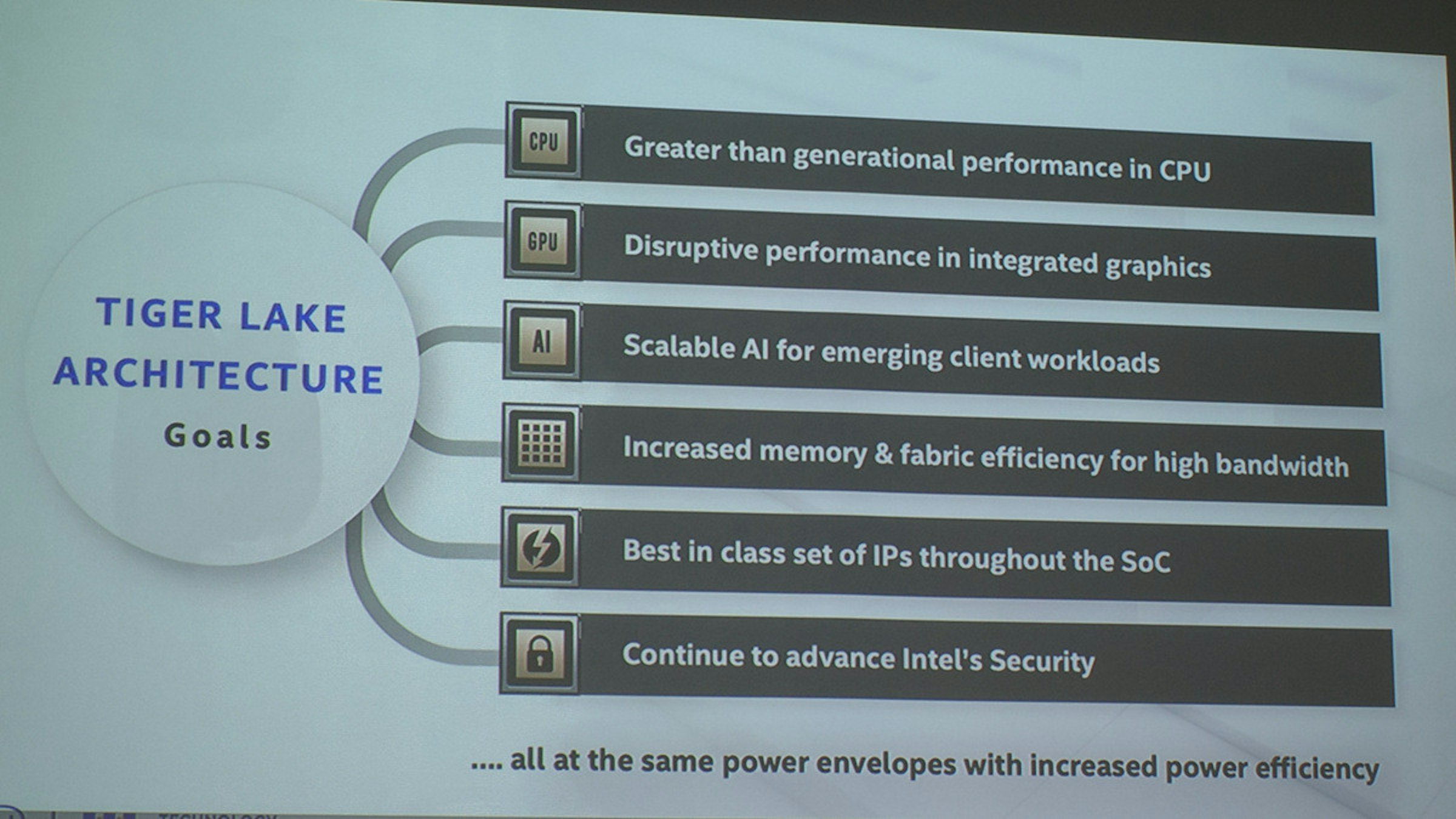

▲ Tiger Lake 的設計目標

照片中提到了NEW、New High-Performance Transistor、Innovation across the entire process stack, from channel to interconnects,包含了產品設計、儀表、設計、產品

▲ 10nm SuperFin 製程

照片中提到了DISCLOSURE、Willow Cove Core、TUB CACE,包含了軟件、字形、牌、儀表、電子產品

▲ Willow Cove CPU 架構

照片中提到了NEW、WILLOW COVE、4.5,包含了設計、牌、產品設計、設計、儀表

▲ Willow Cove 比起 Sunny Cove 有更好的電壓範圍與電壓/時脈表現

照片中提到了Sunny Cove、Willow Cove、(Video speed 30x),包含了地圖、字形、顯示裝置、商標、設計

▲ Willow Cove 具同電壓下達更高時脈

Intel 在 Ice Lake 使用代號 Sunny Cove 的 CPU 架構,然而 Tiger Lake 使用的 Willow Cove 不僅改善運算效能,能具備寬的電壓調整範圍,相較 Sunny Cove 可在相同電壓之下達到更高時脈,並可使用較 Sunny Cove 更高的電壓達到更驚人的性能,同時透過達 1.25MB MLC 快取,使多核運算更具效率。

照片中提到了K Graphics、NEW、DISCLOSURE,包含了多媒體、顯示裝置、字形、儀表、電子產品

▲ Xe GPU 較 Gen.11 大幅提升

此次 Tiger Lake 另一個革命性的重點,就是整合 Intel 新世代 Xe GPU 架構, Tiger Lake 整合的是 Xe LP 架構,此架構重視的是功耗效能比,具備 96 個 EU ,達 1,536flopas / Clock 性能,對比 Ice Lake 的 Gen. 11 GPU 大幅改善電壓/時脈比,同時也可透過較 Gen.11 更高的電壓達到更高的時脈。

照片中提到了NEW、DISCLOSURE、1.5x Larger Engine,包含了軟件、計算機鍵盤、電子產品、電腦、電子樂器

▲ Xe 的架構

照片中提到了GEN11 EUs、EXECUTION UNIT、Thread control,包含了牌、產品設計、儀表、字形、設計

▲ Gen.11 的 EU 設計

照片中提到了NEW、DISCLOSURE、EUs,包含了電子產品、牌、產品設計、電子產品、儀表

▲ Xe 的 EU 設計

照片中提到了For more complete information about performance and benchmark results, visit www.intel.com/benchmarks、Townsend: See that tank, Edwards? Don't get us stuck in the muck like that.、Gen11 Graphics-25W,包含了天空、儀表、屏幕截圖

▲可在低電壓達到相同的畫面水準與流暢度

Xe LP 的 EU 設計與 Gen.11 相當不同, Gen.11 每個 EU 具備 2 個 FPU/INT ,而 Xe LP 的 EU 則是使用單一更大型的 FPU/INT ,並配有 Extended Math ,另外較 Gen.11 也加大 L2 與 L3 快取,以結果論,可在 15W 電壓下達到逼近 Gen.11 在 25W 的水準。

照片中提到了Variable Rate Shading、Derived from Intel Coarse Pixel Shading、Per draw shading rate optimization,包含了顯示裝置、顯示裝置、儀表、字形、電腦顯示器

▲支援 VRS 可變著色速率

Xe LP 也更符合現代影像需求,支援 4K / 8K 60P 解碼, AV1 編碼格式,提供 HDR 、 Dolby Vision 格式,並可支援 360Hz 更新率與 12bit BT.2020 廣色域,同時藉由代號 Monza 新式 DX11 驅動改善在 DX11 的多工處理,此外也支援 VRS 可變著色速率技術,使遊戲體驗更為流暢,還有支援強化遊戲清晰度的 Game Sharpening 技術,與提供雲端遊戲自動最佳化等機能。

照片中提到了NEW、DISCLOSURE、Fabrics and Memory,包含了介紹、字形、儀表、牌、介紹

▲ Tiger Lake 可支援 DDR5

照片中提到了NEW、DISCLOSURE、Intel Gaussian and Neural Accelerator (GNA 2.0),包含了牌、產品設計、儀表、字形、設計

▲ GNA 2.0 AI 加速

Tiger Lake 也是 Intel 首款支援 DDR5 的平台,可支援 DDR5-5400 , DDR4-3200 , LPDDR4X-4267 等記憶體支援,並強調藉由 Intel Total Memory Encryption / TME 提供完整的記憶體安全防護;另外搭載 Intel Gaussian and Neural Accelator ( GNA 2.0 ) AI 加速,較 Ice Lake 進一步提升 AI 處理性能。

照片中提到了Display and IPU6、DISCLOSUR、NEW,包含了多媒體、牌、產品設計、電子產品、儀表

▲ 顯示與多媒體影像處理部分

顯示輸出則提供達 64GBps 的同步頻寬、記憶體的專用結構通道,滿足多個高解析畫面輸出的品質;另外藉由 IPU6 ,可支援達 6 個 4K 30P 視訊串流,搭配 27MP 畫素元件,提供 4K90P 影像與 42MP 靜態影像的支援。

照片中提到了10、NEW、DISCLOSURE,包含了文獻、牌、字形、儀表、文獻

▲支援 USB 4 與 Thunderbolt 4

照片中提到了NEW、DISCLOSUR、Power Management,包含了材料、牌、產品設計、儀表、字形

▲更先進的能源管理

且 Tigel Lake 也終於導入 PCIe 4.0 的支援,並提供 Thunderbolt 4 、 USB 4 的支援性;同時 Intel 也強調 Tiger Lake 採用更先進的能源管理機能 DVFS ,具備動態時脈與動態電壓控制,助其具更好的能源效率。
