M.2 PCIe 5 SSD 的可能增添 25mm 寬的 25110 規格,藉此換取更多 PCB 空間

2022.05.27 01:59PM

目前 M.2 SSD 形式已經是 PC 產業相當主流的儲存設備與介面,不過隨著傳輸技術進展到速度更快但發熱也更高的 PCIe 5.0 規格, M.2 SSD 的儲存規格可能將重新洗牌,根據傳聞未來 PCIe 5.0 的 M.2 SSD 有可能提供寬度增加到 25mm 寬度的 25110 規格,藉此換取更多的 PCB 可用空間。不過 25110 規格雖比起 22110 僅寬了 3mm ,但 SSD 產品仍可能與現行 22110 插槽產生干涉。

目前市場主流的 M.2 SSD 是以 2280 規格為主,所謂的 2280 指的是 22mm 空、 80mm 長的尺寸,其它 M.2 常見(或偶而會見到)規格也是以 22mm 寬為主的 2230 、 2250 與 22110 ;負責制定 M.2 SSD 尺寸規格的 PCI-SIG 在 2020 年添加了 25110 規格,今年 Computex 技嘉首度在即將推出的 X670 / X670E 系列主機板宣布導入 25110 規格。

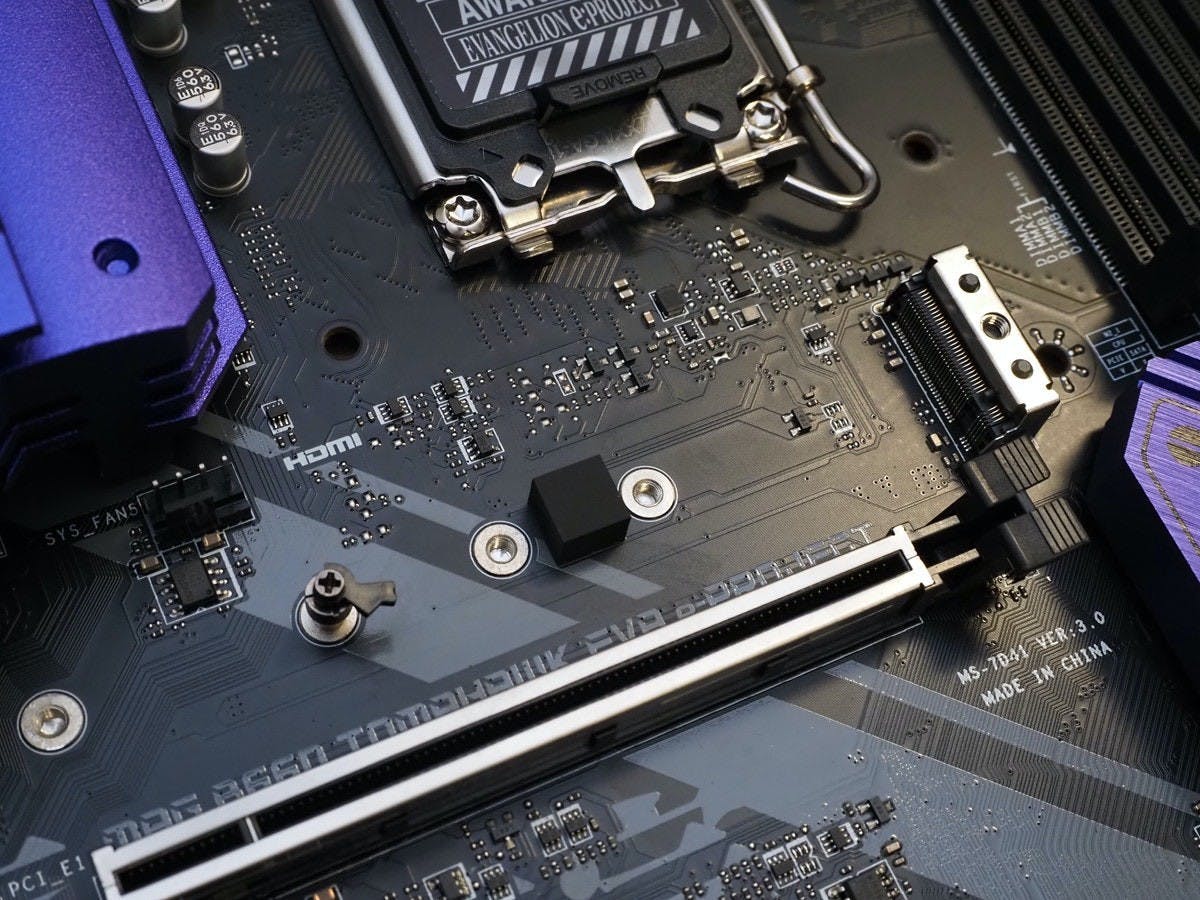

▲雖然寬度僅是從 22mm 增加到 25mm ,不過對一些配置較緊湊的 22110 插槽確實可能會遭遇寬度干涉問題

雖然 25110 只是相較現行的 2280 / 22110 規範多了 3mm 的寬度,不過光是這 3mm 就可帶來許多的 PCB 配置彈性,例如晶片的位置、被動元件與散熱器的面積都可藉此增加;但 25110 只是一個可能的選項,畢竟即便金手指相容,但也得考慮到尺寸規格變化後的插槽相容問題,由於未看到技嘉主板的實際樣貌,但考慮到產業不太可能貿然使用新規格, 25110 的金手指與鎖點位置應該是具備與 22110 的相容性;然而反過來由於寬度增加 3mm ,也許 25110 與一些帶有散熱片設計的 22110 插槽會造成干涉也說不定。
