AMD 今日解禁的第三世代的主流型筆電與平板處理器，分別是針對無風扇設計如平板的 Mullins 以及針對筆電的 Beema ，最大功耗分別為 TDP 4.5W 與 TDP 15W ，這兩款處理器可分別對應上一代的 Temash 與 Kabini ；這兩款產品皆是基於 Puma+ 核心架構搭配改良的 GCN GPU 。

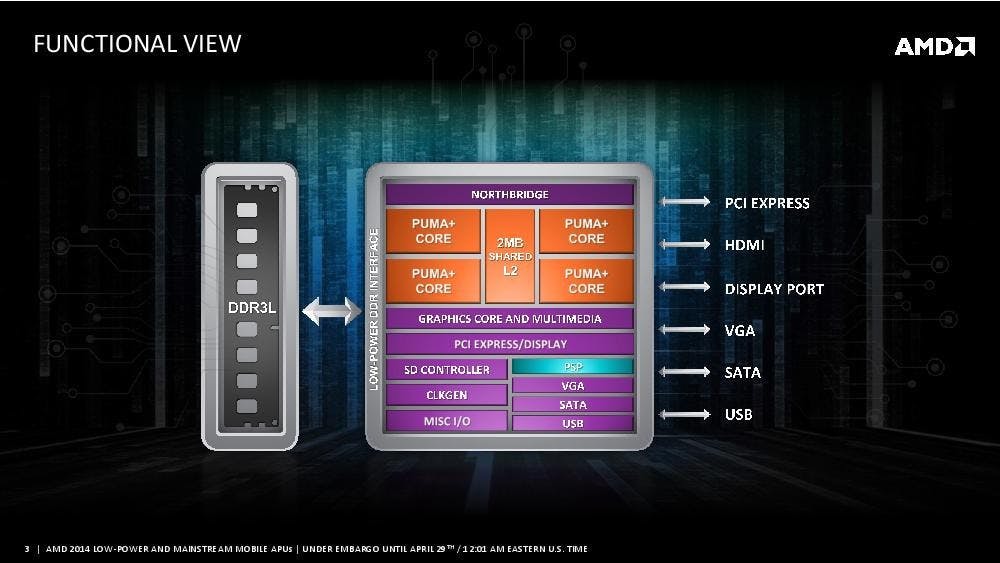

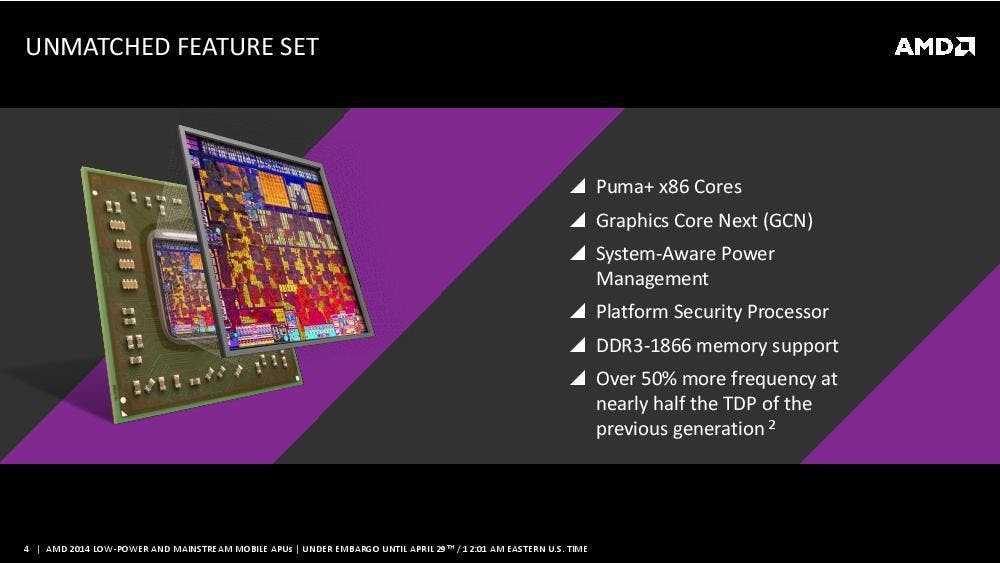

此次 Mullins 與 Beema 架構的重點在於採用改良型的 Puma+ 核心架構結合 GCN GPU 之餘，還導入 System-Aware Platform Management 平台級功耗管理，大幅的降低發熱與耗電。另外可支援 DDR3-1866 記憶體，並可支援 LPDDR3 省電型記憶體，提供更好的整體平台功耗。

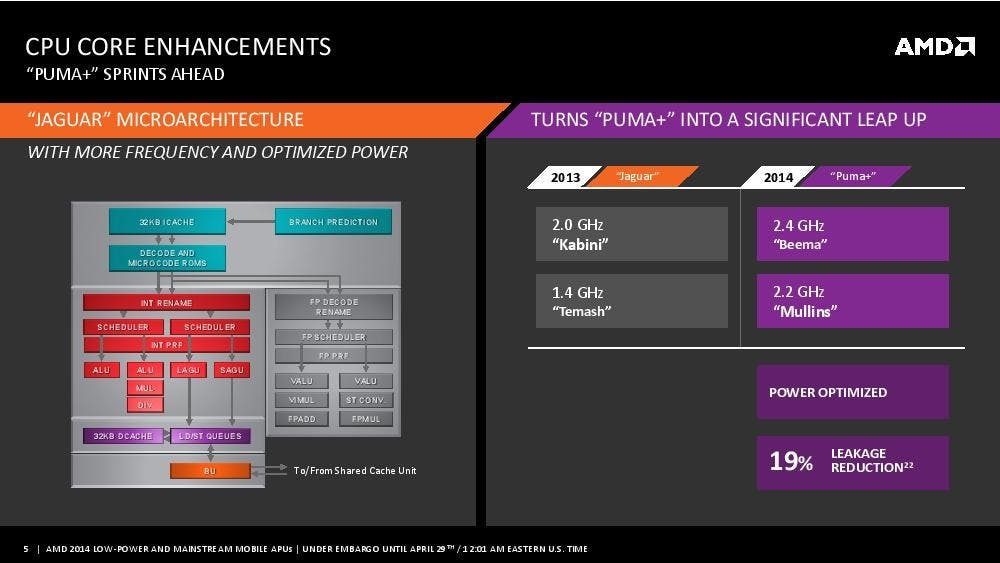

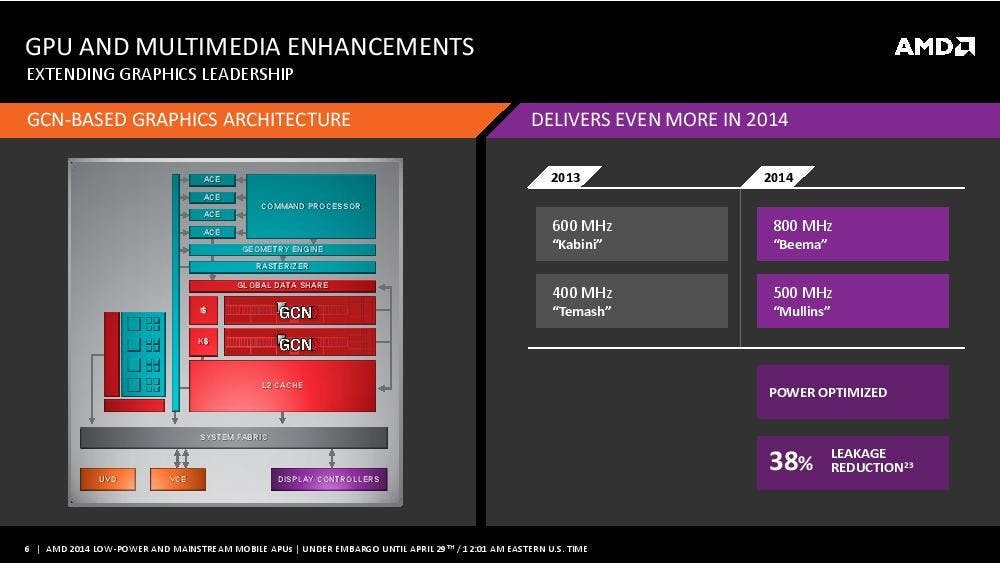

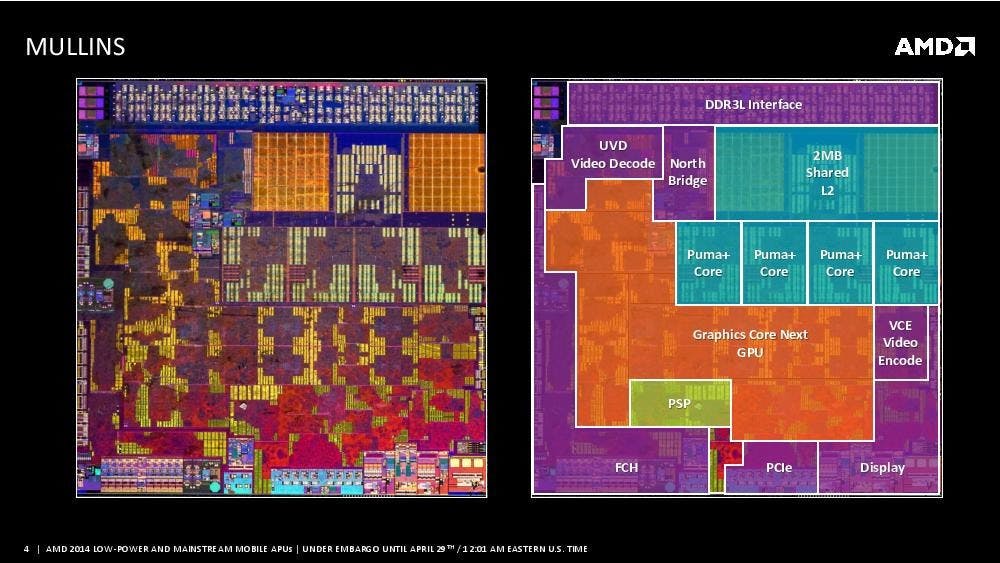

此次導入 Puma+ 核心，在架構與製程的改善，在同樣耗電下時脈還能提升，尤其對於低功耗平台的 Mullins 時脈可達 2.2GHz ，也是相當大的突破；另外 GPU 雖同樣是 GCN ，不過微幅提升了時脈，使得效能再次提升。另外在架構編排方面，盡可能的將最需頻繁溝通的 CPU 核心與 GPU 靠近排列，不僅提升傳輸效率，也可減少大量資訊傳輸的漏電。

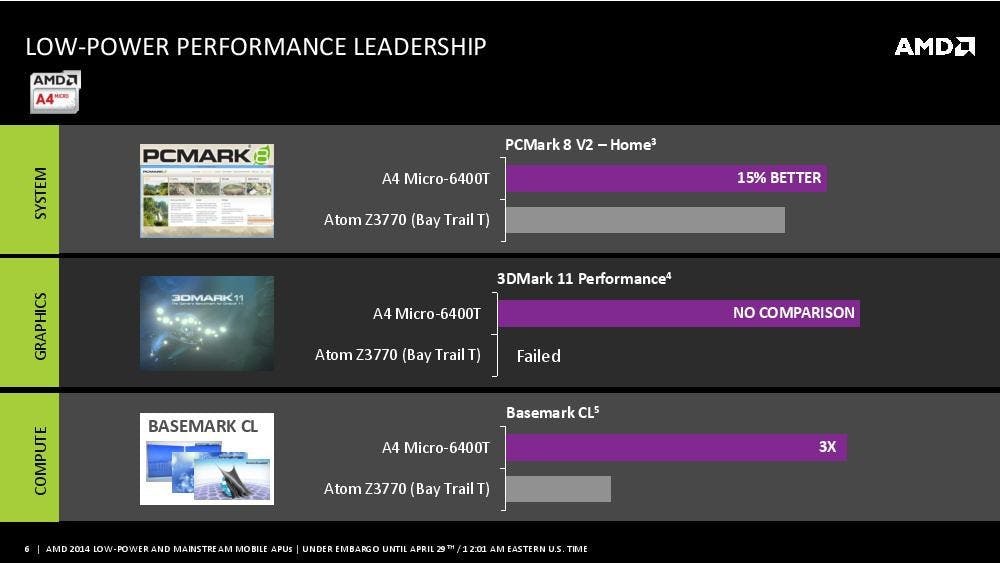

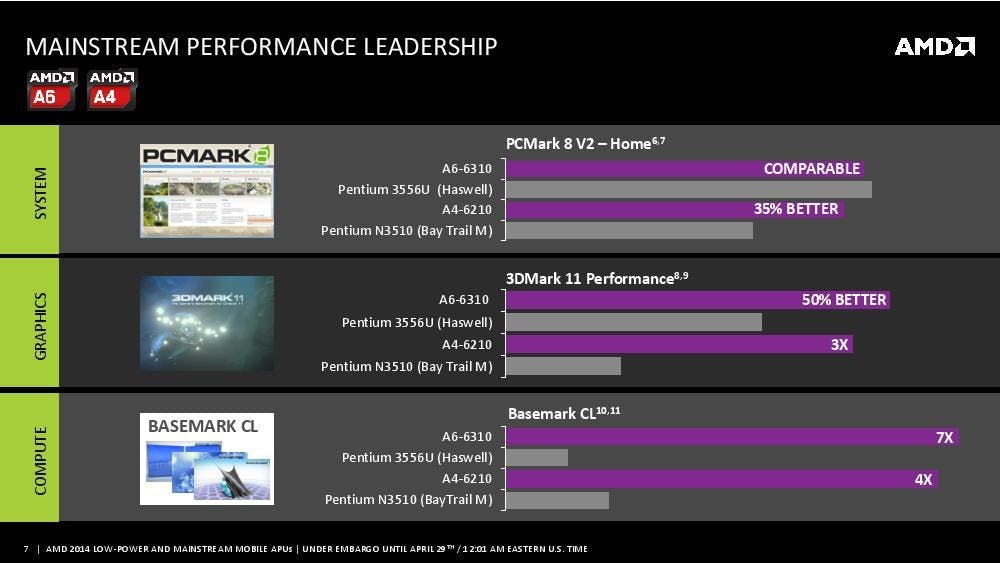

接下來就是例行性的效能 PK ，可看到 AMD 鎖定的目標對手分別是以 Beema 對應 Pentium (bay Trail M 與 Haswell )， Mullins 對應 Atom Z ，可看到特別在平行運算的項目， APU 由於 GPU 的整體效能比起競爭對手更強勢，故領先幅度相當高。

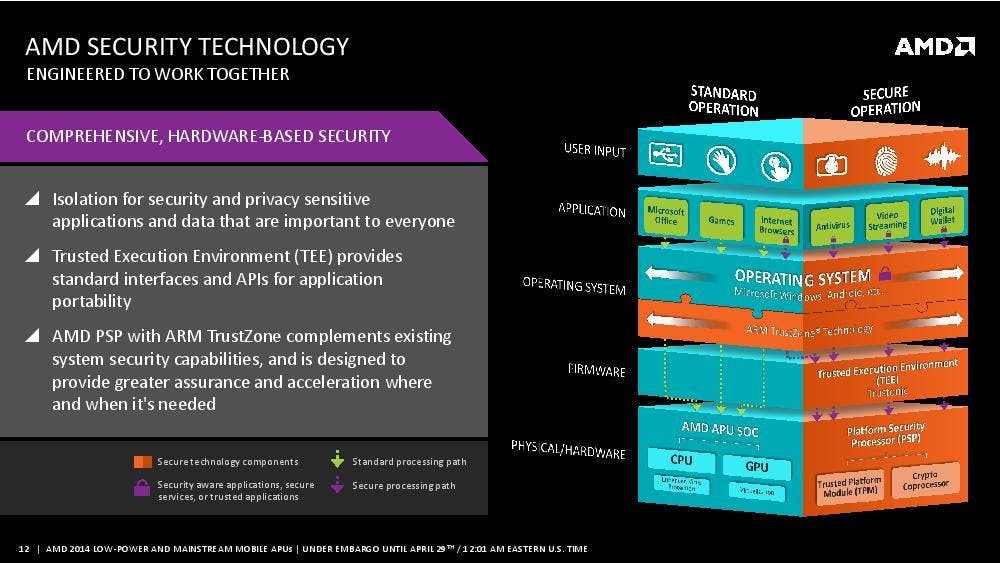

另外， AMD 也活用 ARM 的架構授權，在 Beema 與 Mullins 導入 ARM 的 TrustZone 硬體安全技術， AMD 稱此架構為 PSP ，是基於 ARM Cortex-A5 的硬體式安全防護，內嵌獨立的 SRAM ，並支援 TPM 2.0 ； AMD 稱 TrustZone 是目前許多 ARM 嵌入式 SoC 都搭載的業界標準安全防護技術，而 Beema 與 Mullins 則成為首個導入此技術的 x86 處理器。
至於在軟體與服務支援性方面， AMD 也強調與軟體廠商合作，提供如串流影像方面的 Quick Stream 技術(撥放串流影片時將網路資源集中於串流)、 Pefect Picture with Steady Video 影像與照片補正技術，還有手勢控制、臉部登入以及透過與 BlueStack 合作的 Windows 下 Android 模擬器最佳化。

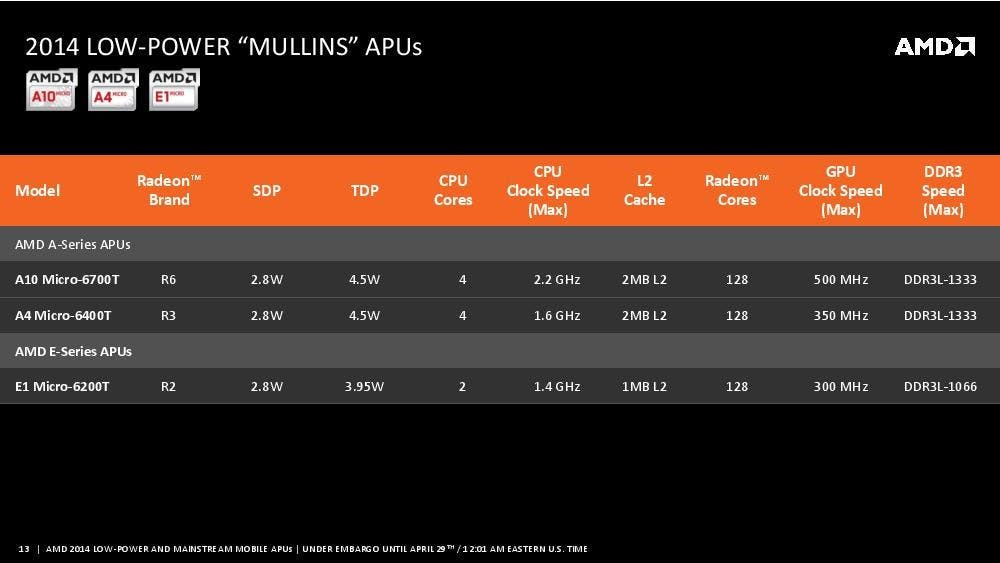

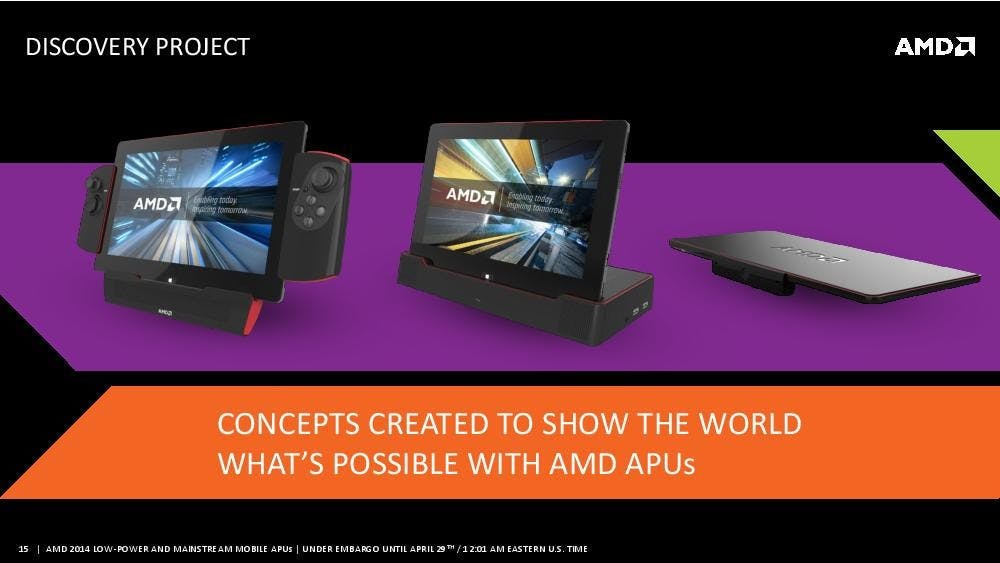

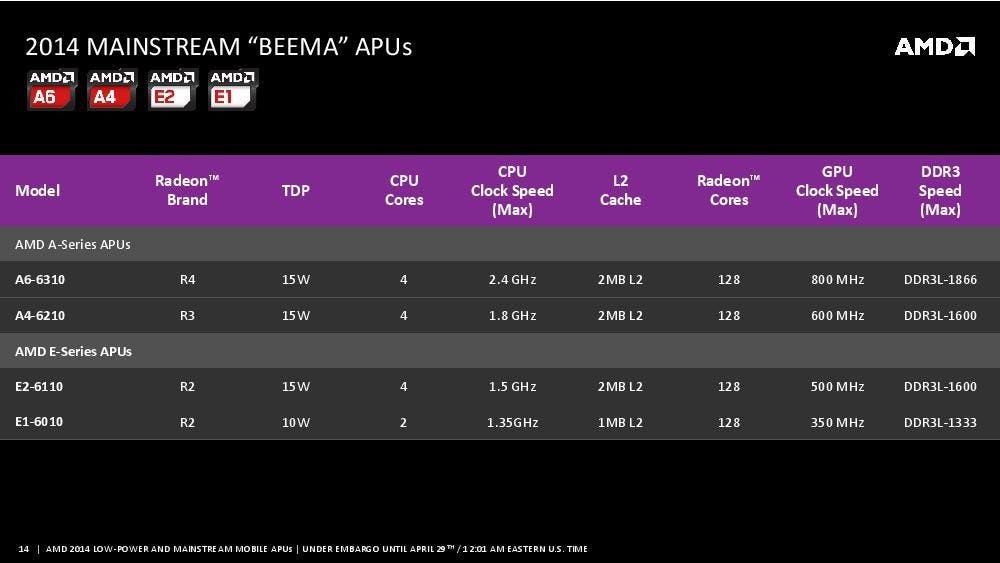

Beema 與 Mullins 皆有雙核心與 4 核心兩種版本，其中 Mullins 的雙核版本 E1 Mikro-6200T 功耗僅有 TDP 3.9W ，是發熱最低的一款。另外 AMD 也針對 Mullins 將提供名為 Discovery 的參考設計。
