前情提要。處理器的世界也是有「超熱 + 超大 + 超貴 = 超生」這條約定俗成的不成文準則,當各位科科仔細看完下面這張從雙處理器伺服器一路到中階桌機、AMD Zen2家族與Intel Cascade Lake / Coffee Lake的比較表,完全不難理解為何AMD近來可以四處攻城掠地的理由,而Intel卻只能為了個人電腦CPU的供貨不足而公開道歉,至於這把缺貨之火會不會一路燒到金雞母Cascade Lake-SP體系的Xeon,就謝謝再見不研究了,不幸烏鴉嘴中了請科科們不要砍我,聽說Intel新一代的Xeon平台「Whitley」,初代CPU「Cooper Lake」還是繼續擠著14nm製程的牙膏。

用7nm製程打造更小的IO Die

至於看起來很大顆的IO Die,AMD已經在CES發表「7nm製程、單一晶粒整合I/O與記憶體控制器」的8核心APU,代表AMD也已經可以使用台積電7nm製程打造更小的IO Die,唯一能阻止AMD這樣作的,恐怕只有台積電那被客戶們秒殺的先進製程產能吧,據傳連最新的5nm都被搶光光了。

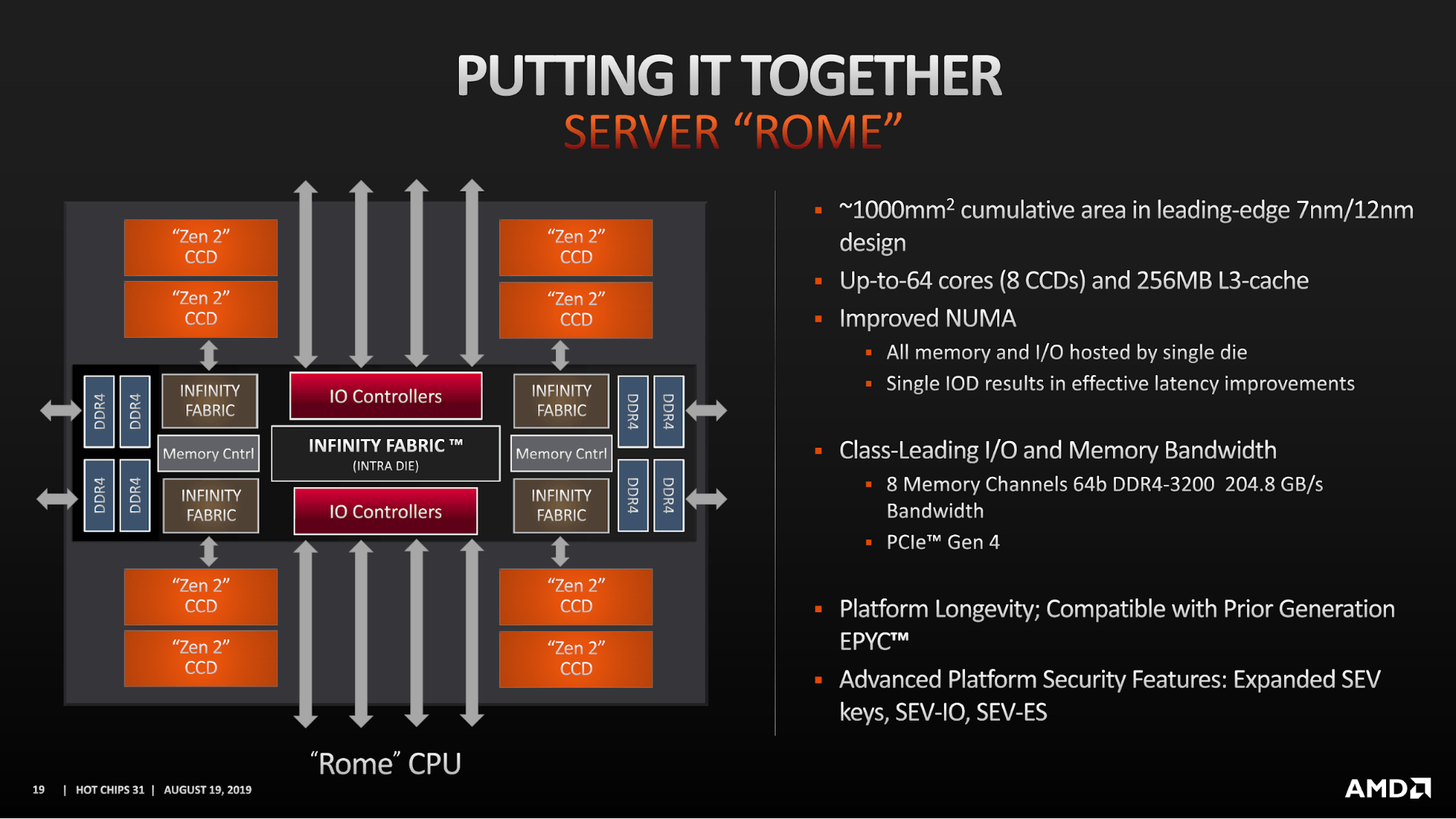

照片中提到了AMD、Intel、Zen2家族,包含了音樂、插圖、設計、美國、門墊

科科們還記得,當年AMD拼死拼活開發「原生四核心」的K10「Barcelona」,總算勉強趕上產品時程,卻又爆發TLB臭蟲敲響AMD攻勢喪鐘的往事嗎?

坦白講,第一次看到「雙餡水餃」Intel Xeon Platinum 9200系列(腳位FCBGA5903,包2顆Cascade Lake-SP)時,當下馬上聯想到10年前AMD的12核Opteron「Magny-Cours(腳位Socket G34,包2顆Istanbul)」,接著就被Intel的Nehalem家族為首的鐘擺(Tick-Tock)瘋狗浪一口氣滅頂,開始長達數年「AMD 兩顆打不過Intel一顆」的黑暗時代,Intel在2011年5月初義氣風發的宣佈「我們即將在上線的22nm製程導入3D立體電晶體(Tri-Gate)」更是其製程技術優勢的高峰,時過境遷,令人不勝唏噓。

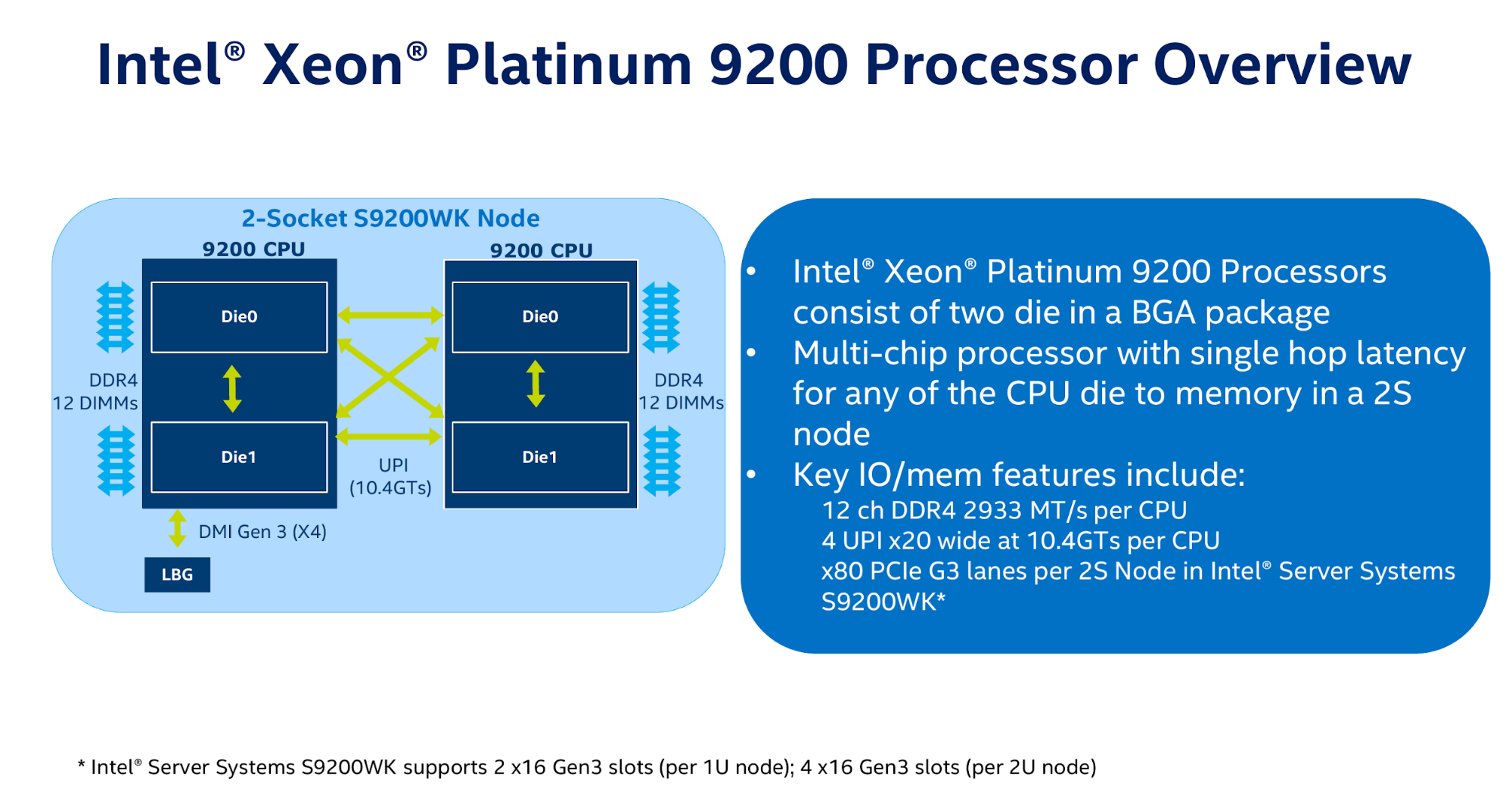

照片中提到了Intel® Xeon® Platinum 9200 Processor Overview、2-Socket S9200WK Node、9200 CPU,包含了級聯湖緩存帶寬、中央處理器、喀斯喀特湖、至強、英特爾

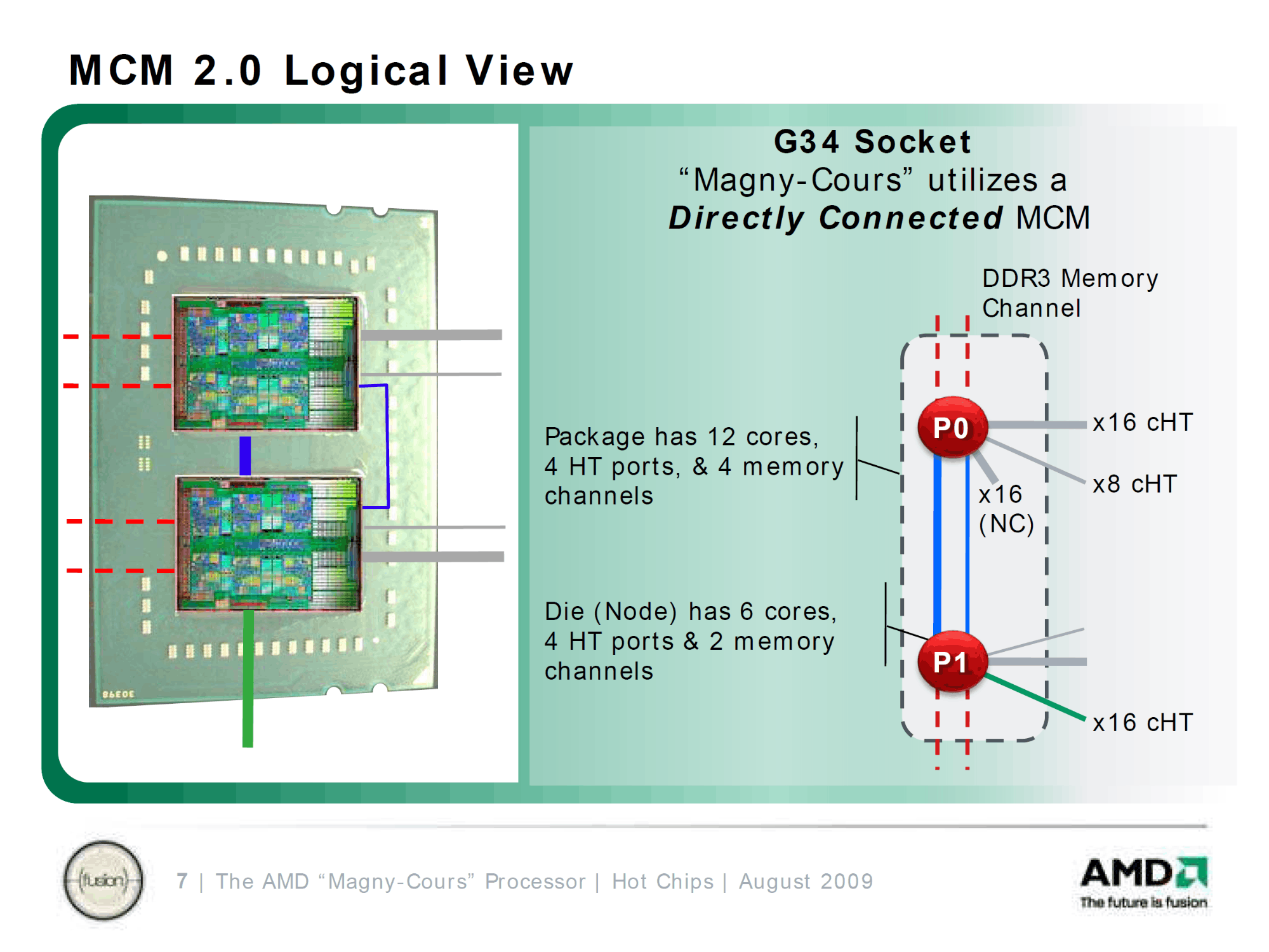

照片中提到了MCM 2.0 Logical View、G34 Socket、

說來諷刺,Intel從Xeon 7100「Tulsa」和Xeon 7400「Dunnington」為起點,走向大型化快取路線,也催生不斷「天元突破」的die size,當時Intel高層受到媒體訪問時(記得還是CNET)還直言「大型化的晶片有助於消化產能,有益無害」,現在Intel的人回顧這段話,絕對笑不出來,因為現在用快取記憶體容量活活壓死他們的就是AMD。

也許新一波的包水餃大賽,就將在2020年熱烈上映,科科。
