NVIDIA 針對工作站與研究機構推出 PCIe 版 A100 GPU ,功耗降至 250W 並可雙卡 NVLink

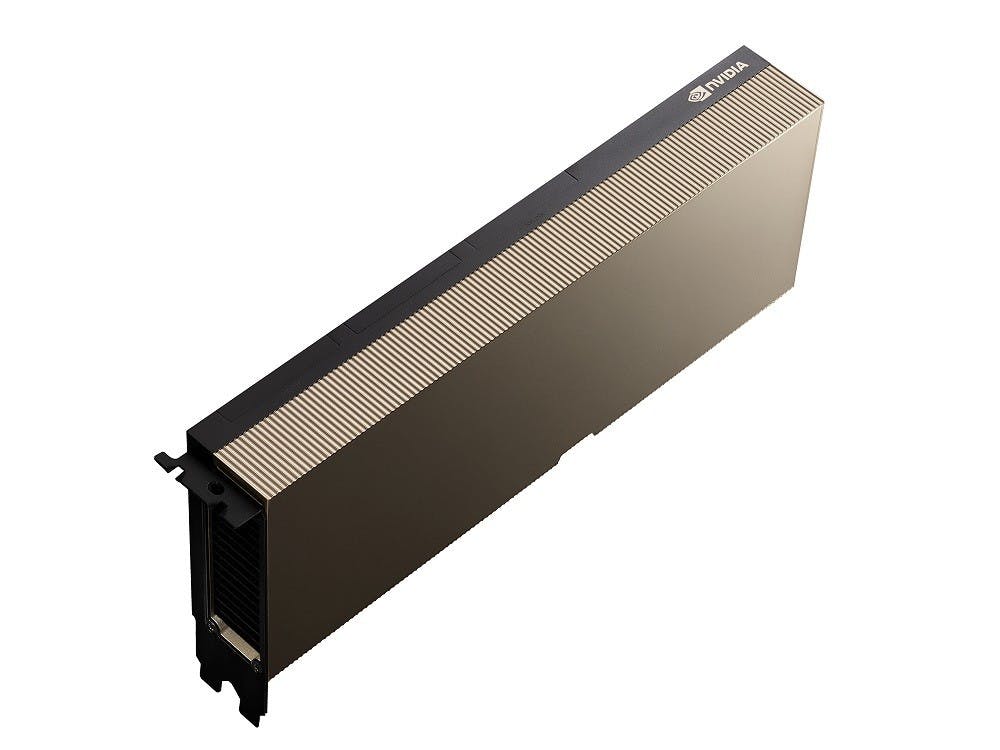

NVIDIA 在日前的 GTC 線上主題演講宣布 Ampere 架構的 NVIDIA A100 GPU ,而藉著 ISC 2020 前夕, NVIDIA 再發表針對小型工作站、研究機構的 PCIe 版本的 NVIDIA A100 ,相較先前發表的 SXM 介面版本,除了連接介面的改變之外,也針對散熱設計調降功耗,不過由於新架構的加持,仍在 AI 性能比起上一代 V100 提升達 20 倍。 NVIDIA A100 PCIe 版本維持使用 A100 晶片,搭配 40GB 的三星 HBM2 記憶體,功耗因應散熱設計由 400W TDP 調降為 250W TDP ,但保有整合 TF32 與支援 FP
