採用雙 Denver 2.0 搭配四 Cortex-A57 與 Pascal GPU , NVIDIA 發表代號 Parker 之新款 Tegra 處理器
NVIDIA 在今年 CES 公布新款自動駕駛平台 DRIVE PX2 ,同時也宣布這款平台將採用下一代的 NVIDIA Tegra ,僅透露將採用雙核 Denver 搭配四核 Cortex-A57 的組合,事隔半年左右, NVIDIA 終於公布這款新世代 Tegra 處理器的真身,也就是代號 Parker 的 SoC ,然而正式的名稱還未公布,不過依照慣例近期以 GPU 架構命名,很可能會稱為 Tegra P1 。 隨著 Parker 發表, NVIDIA 也宣布其架構設計, 2 Denver 2.0 + 4 Cortex-A57 是藉由稱為 Coherent HMP 的技術使其能進行協同處
8 年前
是GTC 2016 : Driver PX 2 ,從輔助駕駛到人工智慧的關鍵鑰匙這篇文章的首圖
GTC 2016 : Driver PX 2 ,從輔助駕駛到人工智慧的關鍵鑰匙
NVIDIA 在 GTC 大談自動駕駛並非第一次,不過今年在 CES 所發表的全新自動駕駛車載平台 DRIVE PX2 卻讓人感覺離全自動駕駛又更推進了一大步,不同於運算效能甫突破 1TFLOPS 的 DRIVE PX ,採用新一代 Tegra 並搭配 Pascal 架構獨立 GPU 的 DRIVE PX2 一口氣把效能推進到 8TFLOPS ,已經超越現行的準專業級 GPU TITAN X 的 7TFLOPS ,運算力提升的同時也等於能進行更複雜的深度學習。 今年在 GTC 大會的主題演講上, NVIDIA 執行長黃仁勳也展示了一段基於 DRIVE PX2 的自動駕駛成果,而這段影片有趣的地
9 年前
是CES 2016 : Drive PX 2 潛藏的 NVIDIA 下一代 Tegra 與 GPU 架構策略這篇文章的首圖
CES 2016 : Drive PX 2 潛藏的 NVIDIA 下一代 Tegra 與 GPU 架構策略

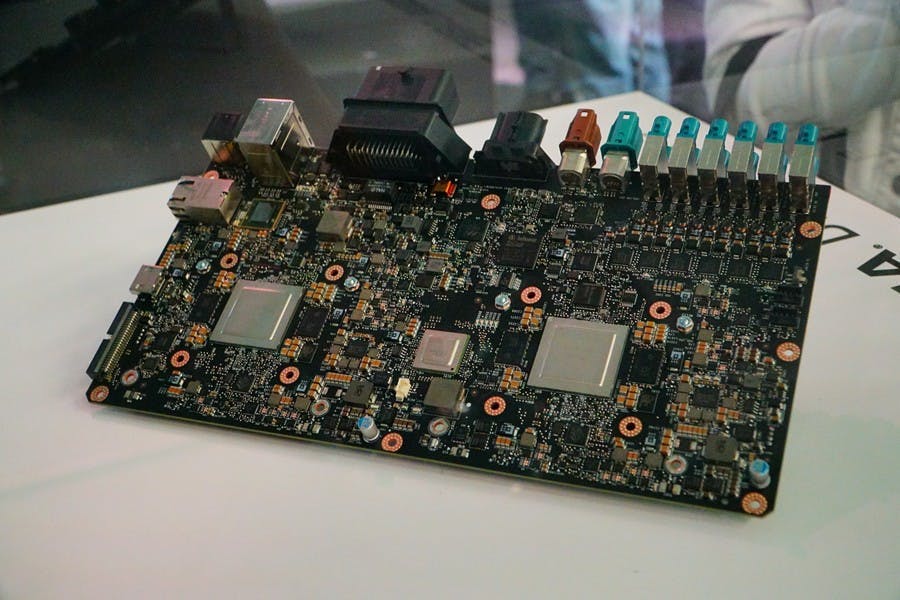

NVIDIA 稍早在 CES 2016 展前記者會公布了新一代的 Drive PX 2 車載自動駕駛平台, NVIDIA 雖未趁機介紹這個平台上所使用的兩個全新晶片,然而從其硬體規劃卻稍可見新一代 Tegra 設計以及 Pascal 初期的產品策略。 從 NVIDIA 公布的 CPU 設計,可推測出 NVIDIA 下一代的 Tegra 將回歸到自主架構 Denver 作為大核設計,並輔以一組 Cortex-A57 作為小核設計,並由確認版載兩個 SoC ,推估核心的架構為 4 核心 Cortex-A57 搭配雙核 Denver ,然而 GPU 沒意外仍會沿用目前的 Maxwell 架構,最快也
9 年前
是CES 2016 : NVIDIA 發表新一代自動駕駛模組 Drive PX 2 ,採 12 核 CPU 搭配 Pascal GPU這篇文章的首圖
CES 2016 : NVIDIA 發表新一代自動駕駛模組 Drive PX 2 ,採 12 核 CPU 搭配 Pascal GPU
NVIDIA 去年在 CES 發表針對車載的兩項模組,分別是針對資通訊平台的 DRIVE CX ,以及針對自動駕駛的 DRIVE PX ,而 NVIDIA 在稍早的 CES 2016 主題演講發表第二世代的車載平台 NVIDIA DRIVE PX 2 ,將運算效能再度提升。 NVIDIA 也宣布,瑞典的 Volvo 將成為首家導入 Drive PX 2 平台作為自動駕駛的車廠,並預計在 2017 年藉由 100 台搭載 Drive PX 2 的 XC90 休旅車,在瑞典的哥德堡進行半自動駕駛開發。 第一世代的 DRIVE PX 採用了兩顆 Tegra X1 , CPU 核心總共為 8+8 =
9 年前
是ARM 陣營的自主微架構或採用標準 Cortex-A 微架構到底差在哪?這篇文章的首圖
ARM 陣營的自主微架構或採用標準 Cortex-A 微架構到底差在哪?
在稍早 ARM 宣布 64 位元強化版指令集 ARMv8-A 以及全新的高階微架構 Cortex-A72 時,初始共同宣示的合作夥伴少了過去常見的親密夥伴三星,雖然 ARM 表示有高達 10 家以上的合作夥伴成為首波授權夥伴,不過日前就不斷有傳聞三星將開始自行設計微架構,也不能排除三星打算追隨蘋果、高通、 NVIDIA 走向自主架構之路的可能,然而有便利的 Cortex-A 微架構授權,為何還要另起爐灶? ARM 的架構如其全稱 Advanced RISC Machine 一樣,就是基於精簡型指令集架構 RISC 為基礎所設計,不過隨著市場需求改變,智慧手機興起之後整個市場對於 ARM 架構的
10 年前
是CPU-Z 資訊透露 Nexus 9 將搭載 NVIDIA 雙 Denver 核心的 64bit Tegra K1 處理器這篇文章的首圖
CPU-Z 資訊透露 Nexus 9 將搭載 NVIDIA 雙 Denver 核心的 64bit Tegra K1 處理器

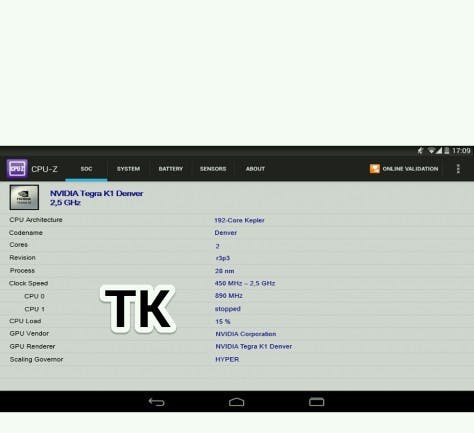

隨著可支援 64 位元、代號 Android L 的新一代 Android 系統正式推出時間將近,也逐漸有不少手機或是平板已經或是即將搭載 64 位元架構的應用處理器;而一份 Google 新一代平板 Nexus 9 的截圖似乎也透露這款全新的官方版平板將採用來自 NVIDIA 的雙 Denver 核心架構的 64 位元版 Tegra K1 ,核心時脈則是設定在 2.5GHz , GPU 與 32 位元版本一樣同為 192 個 CUDA 流處理器的 Mobile Kepler 架構。 目前還未能得知這款全新的 NEXUS 平板代工將花落誰家,但以 HTC 呼聲最大;這款作為 Google 展示
10 年前
是首款高效能 64 位元 Android 晶片, NVIDIA 公布雙 Denver 版 Tegra K1 技術細節這篇文章的首圖
首款高效能 64 位元 Android 晶片, NVIDIA 公布雙 Denver 版 Tegra K1 技術細節
圖片來源: NVIDIA Blog NVIDIA 今年在公布新一代應用處理器 Tegra K1 時,即宣布除了 4+1 的 Cortex-A15 版本之外,還會再推出採用基於 ARMv8 64 位元自主架構 Denver 的雙核心版本, NVIDIA 在稍早的 Hot-Chip 高峰會也公布更多關於 Denver 版本的技術細節。 Denver 版本的 Tegra K1 與 32 位元版本同樣搭是搭配基於 Kepler 架構的 192 個 Cuda 核心 GPU 設計,並且與 32 位元版本的針腳也一模一樣,便於終端廠商可直接在既有針對 32 位元版本的平台直接套用 64 位元版本。 Denv
10 年前
是HTC Volantis 平板諜照再現,傳為 8.9 吋 64 位元 Tegra K1 鋁殼設計這篇文章的首圖
HTC Volantis 平板諜照再現,傳為 8.9 吋 64 位元 Tegra K1 鋁殼設計
圖片來源: @evleaks @evleaks 在稍早貼出一張號稱是 HTC 新一代平板 Volantis 的近距離拍攝照片,並且指出先前的渲染照片完全是錯誤的,另外也透露這款平板的未確認規格。 Volantis 將是採用鋁合金一體外殼,並且搭載 NVIDIA 的 64 位元 Denver 核心 Tegra K1 雙核處理器,記憶體可能高達 5GB ,並且採用 8.9 吋螢幕,正式出貨解析度可能為 2,560 x 1600 ,內建 64GB 儲存空間,相機則可能為 8MP 。不過 @evleaks 也指出,測試機的解析度為 1,680 ,相機僅為 5MP ,且似乎還有搭載高通 64 位元旗艦處
11 年前
是醞釀近三年,運算級架構的 ARM 應用處理器 NVIDIA K1 不光只為消費市場而生這篇文章的首圖
醞釀近三年,運算級架構的 ARM 應用處理器 NVIDIA K1 不光只為消費市場而生
去年 NVIDIA 在 GTC 公布後兩年 Tegra 的規劃表,當時指出在 2014 年問世的 Logan 將是搭載 Kepler 架構以及 Cortex-A15 的四核應用處理器, 2015 年的 Parker 才會是搭載四核 64 位元 Denver 的設計;但隨著 ARM 架構 64 位元化在去年被蘋果 A7 點燃,就不斷有傳聞 NVIDIA 可能會提前推出 64 位元的 Logan ,在 CES 由 CEO 黃仁勳親口證實了這個消息。 有趣的是,這項計畫雖然加速 NVIDIA 的 64 位元布局,卻未牴觸 NVIDIA 先前要在 2015 年才會導入四核 64 位元 Denver 核
11 年前
